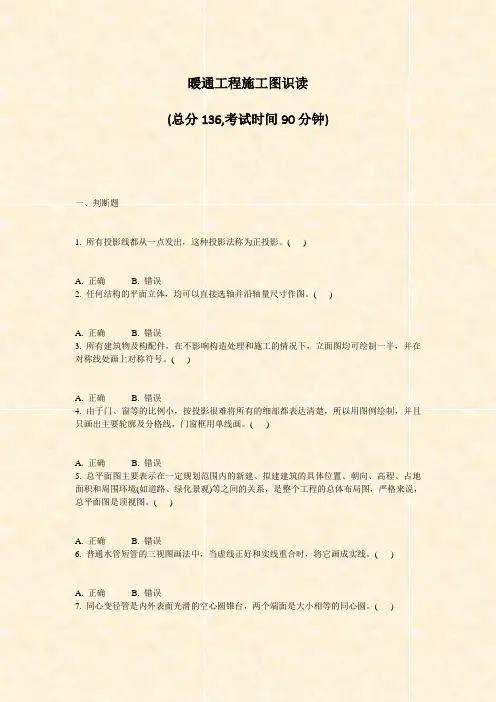

暖通工程施工图识读(总分136,考试时间90分钟)一、判断题1. 所有投影线都从一点发出，这种投影法称为正投影。
( )A. 正确B. 错误2. 任何结构的平面立体，均可以直接选轴并沿轴量尺寸作图。
( )A. 正确B. 错误3. 所有建筑物及构配件，在不影响构造处理和施工的情况下，立面图均可绘制一半，并在对称线处画上对称符号。
( )A. 正确B. 错误4. 由于门、窗等的比例小，按投影很难将所有的细部都表达清楚，所以用图例绘制，并且只画出主要轮廓及分格线，门窗框用单线画。
( )A. 正确B. 错误5. 总平面图主要表示在一定规划范围内的新建、拟建建筑的具体位置、朝向、高程、占地面积和周围环境(如道路、绿化景观)等之间的关系，是整个工程的总体布局图，严格来说，总平面图是顶视图。
( )A. 正确B. 错误6. 普通水管短管的三视图画法中，当虚线正好和实线重合时，将它画成实线。
( )A. 正确B. 错误7. 同心变径管是内外表面光滑的空心圆锥台，两个端面是大小相等的同心圆。
( )A. 正确B. 错误8. 风管位置重叠时，若上面风管宽小于下面风管，则上面的大风管用实线画出，下面的小风管用虚线画出。
( )A. 正确B. 错误9. 风管位置重叠时，若上面风管宽不小于下面风管，则两风管都画出来。
( )A. 正确B. 错误10. 一张平面图上可以绘制几种类型管道，给水和排水管道要在一起绘制。
( )A. 正确B. 错误11. 系统图中对用水设备及卫生器具的种类、数量和位置完全相同的支管、立管，可不重复完全绘出，但应用文字标明。
( )A. 正确B. 错误12. 当系统图立管、支管在轴测方向重复交叉影响识图时，可断开移到图面空白处绘制。
( )A. 正确B. 错误13. 建筑居住小区给排水管道，需要绘制系统图。
( )A. 正确B. 错误14. 热水采暖的顶层平面图要标明膨胀水箱集气罐等设备的位置、规格及管道连接情况。
( )A. 正确B. 错误15. 单线系统轴测图是把整个风管系统，包括设备风管和部件，全用轴测图投影方法绘制成立体形象的系统图。
暖通空调工程施工图识读暖通空调工程施工图的有关规定：GB/T50114－2010暖通空调制图标准。
一、图线及其含义：1）线宽组为b、0.5b、0.35b；2）含义。
二、比例：三、常用图例采暖施工图：（一）采暖系统的分类与组成：供暖系统组成：热媒制备（热源）、热媒输送、热媒利用；按供热范围可分为：局部供暖系统、集中供暖；散热方式可分为：对流和辐射供暖二种。
集中供暖系统由三部分组成：热源、热力网（供热管线系统）、热用户（供热、通风空调、热水供应）。
采暖系统的基本形式：室内采暖施工图：室内采暖施工图，是指建筑物内采暖管道的平面图、管道系统图、详图等。
采暖管道、散热器和附件示意性地画在给定的建筑平面图上，系统图则反映系统的全貌，反映出管道与散热器的连接。
（一)采暖设计说明书（二)平面图的识读1.室内供暖平面图分为：2.室内供暖平面图的识读：（1）查明建筑物内散热器的平面位置、种类、片数以及散热器的安装方式。
（2）了解水平干管的布置方式，干管上的阀门、固定支架、补偿器等的平面位置和型号，以及干管的管径。
（3）查清系统立管数量和布置位置。
（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置和管道直径。
（5）在蒸汽采暖系统平面图上还标有疏水装置的平面位置、规格尺寸等。
（6）查明热媒入口及入口地沟情况。
（二)平面图的识读图片-底层平面图的识读图片-二层平面图的识读图片-三层平面图的识读图片-四层（三)系统图的识读采暖系统轴测图表示热媒入口至出口的采暖管道、散热设备、主要附件的空间位置和相互关系。
系统轴测图一般为斜等测图。
识读时要掌握的主要内容和注意事项如下：（1）查明管道系统的连接，各段管路的管径大小、坡度、坡向、水平管道和设备的标高，以及立管编号等。
（2）了解散热器的类型、规格及片数。
（3）注意查清其他附件与设备在系统中的位置，凡注明规格尺寸者，都要与平面图和材料表等进行核对（4）查明热媒入口处各种设备、附件、仪表、阀门之间的关系，同时搞清热媒来源、流向、坡度、标高、管径等，如有节点详图时要查明详图编号，以便查找。
