采暖工程图

（二）室内采暖系统施工图的识读
1、先看施工说明从文字说明中可以了解以下几方面的内容： ①散热器的型号； ②管道的材料及管道的连接方式； ③管道、支架、设备的刷油和保温做法； ④施工图中使用的标准图和通用图。
2、再看室内采暖施工平面图采暖平面图是室内采暖系统工程的最基本和最
重要的图，它主要表明采暖管道和散热器等的平面布置和平面位置。要注意以下几点：
热水采暖系统组成示意图
热水供暖系统分类：
热水供暖系统分类：
热水供暖系统分类：
机械循环热水采暖系统
立管
3
I
II
4
III
IV
V
3
1 2
五供暖工程施工图的识读
（一）供暖施工图的组成
供暖施工图一般分为室外和室内两部分。室外部分表示一个区域的供暖管网，包括总平面图、管道横纵剖面图、详图及设计施工说明。室内部分表示一幢建筑物的供暖工程，包括供暖系统平面图、轴测图、详图及设计、施工说明。室内采暖系统施工图由施工说明、施工平面图、采暖系统图和采暖施工详图及大样图组成。
器的安装与立、支管的连接方式
(3) 顶层平面图
供热干管的位置、管径、坡度、固定支架位置等
管道最高处集气罐、放风装置、膨胀水箱的位置、标高、型号等
立管的位置及编号散热器的位置及每组散热器的片数，散热
器的安装与立、支管的连接方式
34
35
2.系统图
系统图又称流程图，也叫系统轴测图，与平面图配合，表明了整个采暖系统的全貌。供暖工程系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。当采用正面斜轴测投影法时，y轴与水平线的夹角可选用45°或30°。系统图的布置方向一般应与平面图一致。

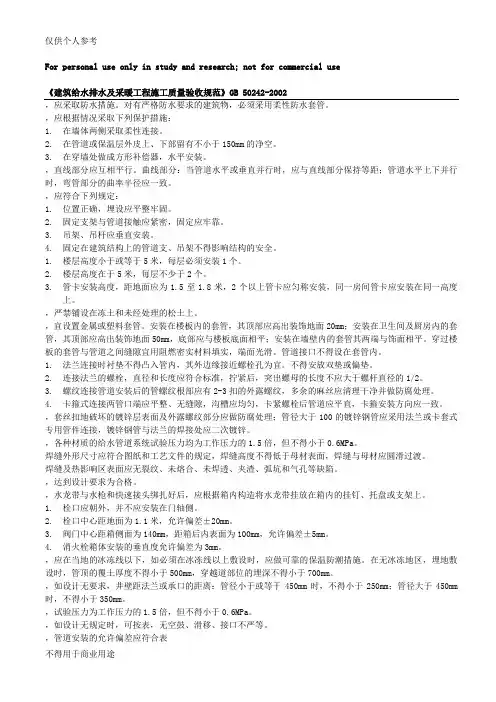

GB50242-2002 建筑给水排水及采暖工程施工质量验收规范

For personal use only in study and research; not for commercial use《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002，应采取防水措施。

对有严格防水要求的建筑物，必须采用柔性防水套管。

，应根据情况采取下列保护措施：1.在墙体两侧采取柔性连接。

2.在管道或保温层外皮上、下部留有不小于150mm的净空。

3.在穿墙处做成方形补偿器，水平安装。

，直线部分应互相平行。

曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。

，应符合下列规定：1.位置正确，埋设应平整牢固。

2.固定支架与管道接触应紧密，固定应牢靠。

3.吊架、吊杆应垂直安装。

4.固定在建筑结构上的管道支、吊架不得影响结构的安全。

1.楼层高度小于或等于5米，每层必须安装1个。

2.楼层高度在于5米，每层不少于2个。

3.管卡安装高度，距地面应为1.5至1.8米，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。

，严禁铺设在冻土和未经处理的松土上。

，宜设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，端面光滑。

管道接口不得设在套管内。

1.法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。

不得安放双垫或偏垫。

2.连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。

3.螺纹连接管道安装后的管螺纹根部应有2-3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。

4.卡箍式连接两管口端应平整、无缝隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍安装方向应一致。

，套丝扣地破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。

建筑采暖工程施工图

2）系统图
系统图又称流程图，也叫系统轴测图，与平面图配合，表明了整个采暖系统的全貌。供暖工程系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。当采用正面斜轴测投影法时，y轴与水平线的夹角可选用45°或30°。系统图的布置方向一般应与平面图一致。
系统图包括水平方向和垂直方向的布置情况。
2.比例总平面图、平面图的比例，宜与工程项目设计的主导专业一致。
3.图例采暖与空调水管管道阀门与附件、调控装置和仪表等，常用图例绘制。
二、采暖施工图
（一）采暖施工图的组成
采暖工程施工图由文字部分和图示部分组成。文字部分包括设计施工说明、图纸目录、图例及设备材料表等，图示部分包括平面图、系统图和详图。
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主要尺寸、指北针，必要时应注明房间名称。建筑（各房间分布、门窗和楼梯间位置等）。在图上应注明轴线编号、外墙总长尺寸、地面及楼板标高等与采暖系统施工安装有关的尺寸。
（2）热力入口位置，供、回水总管名称、管径。
•图3 柱型、圆翼型散热器画法 •图4 光管式、串片式散热器画法
（8）采暖系统编号、入口编号由系统代号和顺序号组成。室内采暖系统代号“N”，其画法如图5 所示，其中图(b)为系统分支画法。
•图5 系统代号
（9）竖向布置的垂直管道系统，应标注立管号，如图6所示。为避免引起误解,可只标注序号,但应与建筑轴线编号有明显区别。
（7）在安装和调整运转时应遵循的标准和规范。（8）施工注意事项，施工验收应达到的质量要求； 2）图纸目录包括设计人员绘制部分和所选用的标准图部分。
3）图例

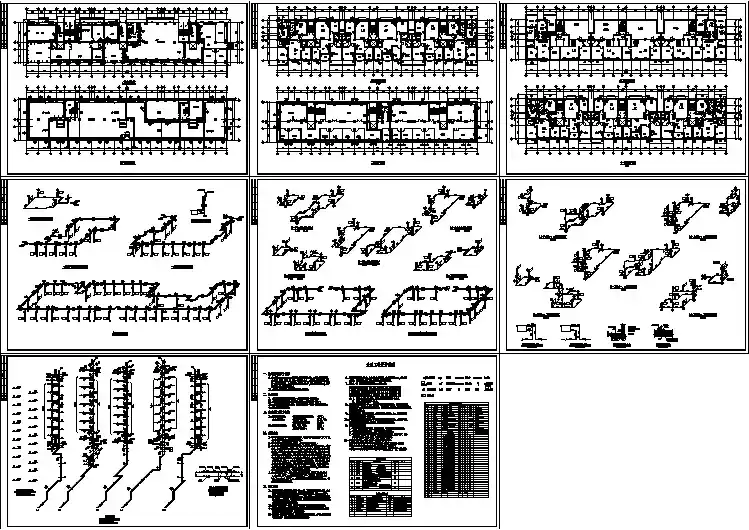

高层住宅楼采暖设计施工图纸

-30-25-20-15-10-50510152025303540455055600510152025303540-30-25-20-15-10-505101520253035404550556065707580859095100105110115120125130135焓湿图101325PaDe25De25GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-400GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400Z45T-16SP45F-10SP45F-10SP45F-10Z45T-16J11F-16ZP-IZ45T-16J11F-16ZP-IY-100GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400内标式温度计 GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400锁闭阀静态平衡阀过滤器g2-2N-5标准层采暖系统图DN50平衡调节阀710、本专业施工安装人员应与土建、电气及给排水专业人员密切配合，土建施工时应（河南省洛阳市）2.5m/s；冬季室外平均风速：6H管径及设备型号均与实际系统中管径相同户外热表箱内设备示意流量传感器H：指住宅楼梯间休息平台处建筑地面标高F：指住宅入户门处建筑地坪标高系统热力入口设备及安装详见03YN001/12采暖系统图DN80DN70DN504.500H：指住宅楼梯间休息平台处建筑地面标高F：指住宅入户门处建筑地坪标高楼层和标高对应关系%%P0.0001F2FDN80DN50N-2N-1-0.3001HDN503.2102H1FDN808.7003F11.7004

大型集中供热站建筑施工图纸

1060002450045003600060004450045005600060006450045007600060008450045009'650650990009000151650AA10005000BB60006000CC60001/C60002/C6000DD60001/D4800E1/E4500F3980044300C-1C-2C-3C-4M-3M-3M-3M-3M-4M-4M-5C-5C-4C-4Z2(500X700)IIIIIIM-1M-1C-1C-2C-3C-4C-8C-8M-3M-3M-3M-3M-3M-3M-4C-11M-4C-16C-6M-7C-8C-7C-12450060018006005509005501200210012001500300015001500300015003000600180060055015006950250550150095025050010001251255001000250150030001500500100030002501650120016501000210029001002501200210012001000210029001200210012001000210029001650120016501650100045025016501000165010001650100035037015003000200250150030001000300900300300015001200300015001500%%p0.00米层平面图1:100低压配电室锅炉集控室循环水泵房化学水处理及水泵间男卫生间上M-11上M-2200250上1800010800C-8C-4C-4C-81251251251251251251500100025002500C-16Z1(500X900)Z2(500X900)Z2(500X900)1500Z3(500X500)

建筑暖通施工图_五层学院教学楼采暖通风施工图

25252525131313101010111111161616162020202013201313137716161414121299101011116677881111202020131313131111111110101010202020161620201818111110101212131311111212201818171719191515151515152DN70DN252DN702DN32DN32DN70DN70DN70DN70DN50DN40DN70DN40DN50DN50DN40DN40DN32DN32DN32DN32DN25DN20DN20DN32DN32DN32DN40DN40DN40DN50DN40DN40DN32DN32DN25DN25DN20DN20DN25DN32DN32DN40DN40DN40DN50DN70DN50DN40DN40DN32DN32DN32DN32DN20DN40DN32DN32DN25DN25DN20DN20DN32DN32DN32DN40DN40DN40DN50DN50DN70DN40DN25DN32DN32DN40DN40DN70DN70DN7025252DN20DN2025251310111620DN202DN201310111320DN202DN201310111320DN202DN201310111320DN202DN201310111320DN202DN20DN202DN20876711DN202DN2078671120202DN20DN2020DN252DN2016111013202016111013DN202DN2016202DN20DN20201611121216DN202DN201611121220DN202DN201410111320DN202DN201410111320DN202DN20129101118DN202DN2

采暖工程施工图PPT课件

第七节采暖工程施工图的表示方法及识读
.
1
前言
内容采暖工程施工图所含内容采暖工程施工图的表示方法采暖工程施工图的识读
要求掌握采暖工程施工图的表示方法，能读懂施工图
.
2
一、采暖工程施工图所含内容
图纸目录：包括蓝图明细和所采用的标准图明细。
设计说明：包括设计依据、工程概况、设计范围及内容、管道材质、接口方式及保温做法、散热器的规格型号。
详图（大样图）：表示某些部位的详细作法。
.
4
二、采暖工程施工图的表示方法
图例采暖供水管及立管采暖回水管及立管固定支架散热器自动排气阀手动放风门丝堵或盲板
.
5
采暖工程施工图的表示方法
方形伸缩器手动集气罐温度计
.
6
三、采暖工程施工图的识读
识读方法 1）仔细阅读设计说明弄清以下问题：工程概况、采暖系统包含的内
容、管道布置形式、管道材质及接口方式、防腐保温要求等。 2）系统图与平面图对照阅读 3）按一定顺序阅读按水流方向：入户管——水平干管——立干管——立支管——水平支管——料设备明细表：包括名称、规格型号、数量。
平面布置图：表明建筑物内管道和设备的平面布置，主要包括入户管、水平干管、立干管、立支管、水平支管平面位置、管径、以及立支管编号；散热器的位置及片数。
.
3
采暖工程施工图所含内容
系统图(轴测图、空视图)：利用轴测作图原理，在立体空间中反映整个系统情况。图中注明了入户管、水平管的标高、坡度；立支管编号；管径等。

室内采暖工程施工方案

室内采暖工程施工方案室内采暖工程施工方案提要：对各层预留孔洞位置是否垂直、吊线、剔眼、栽卡子。

将预制好的管道按编号顺序运到安装地点室内采暖工程施工方案本工程低温地板辐射采暖系统由专业施工队伍施工。

（1)立管安装①采暖系统安装遵循先地下后地上,先做总立管后做干支管。

②对各层预留孔洞位置是否垂直、吊线、剔眼、栽卡子.将预制好的管道按编号顺序运到安装地点。

③检查立管的每预留口标高、方向、半圆弯等是否准确、平正。

将事先栽好的卡子松开,把管放入卡内拧紧螺栓、用吊杆、线坠从第一节管开始找好垂直度,扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵.（2）地板辐射管道安装①分水器安装位置及立管和水平管预留口是否准确。

量出支管尺寸(分水器中心距墙与立管预留口中心距墙之差）。

②按量出支管的尺寸，断管、溶接、调直。

将专用接头与分集水器连接好。

③地板绝热层铺设前必须对楼层地面做平整处理.④加热盘管整管敷设，地板下严禁有接头。

⑤穿墙处管道要设套管保护，盘管连接分水器出地面处及局部管道密集处设1.0×5０×50ｍｍ的防裂钢丝网。

⑥填充层混凝土采用豆石混凝土标号C20,厚度５0ｍm，豆石粒径不大于１2mm；地板供暖面积超过30m2或长边超过6ｍ时，设置间距不大于６ｍ且宽度不小于5mm的伸缩缝；加热管伸缩缝设￠2５的聚氯乙烯软套管,长度不小于100mm。

⑦为防止墙体的传热以及方便混凝土的伸缩，浇注填充层混凝土时，在墙体四周加放填充保温材料聚苯板.(３）系统水压试验与冲洗①系统全部安装完成，经检查无误后，即可进行水压试验，试验压力分别为：中区1.1MPa,高区1．４MＰa.②填充层混凝土施工前对加热管进行试压,试验压力为1．5MPa,填充层施工及养护初期48小时以内,加热盘管保持试验压力。

③系统水压试验合格后，即可进行系统冲洗.④本系统冲洗介质采用自来水，冲洗流速不小于３m/s，经连续反复冲洗,出口水的颜色、透明度与入口处水的颜色基本一致,冲洗方可结束。

采暖系统施工图详解

采暖系统的设计和施工说明一般包括以下内容：（1）建筑物的采暖面积、热源的种类、热媒参数、系统总热负荷。
（2）采用散热器的型号及安装方式、系统形式。
（3）在安装和调整运转时应遵循的标准和规范。（4）在施工图上无法表达的内容，如管道保温、油漆等。（5）管道连接方式，所采用的管道材料。（6）在施工图上未作表示的管道附件安装情况，如在散热器支管与立管上是否安装阀门等。
2、平面图
表示建筑物各层采暖管道与设备的平面布置，比例一般与建筑平面图的比例相同。
(1)采暖施工平面图与建筑施工平面图的相同之处
它们都注明了指北针、轴线编号、房间主要尺寸，并标明了各房间分布、门窗和楼梯间位置等。
(2)采暖施工平面图的不同之处
1)楼层平面图(即中间层平面图）立管的位置及编号。散热器的位置及每组散热器的片数，散热器的安装与立、支管的连接方式。
方形补偿器
集气罐
采暖顶层平面图
在顶层平面图中，供水总立管设在（ ⑦ ）轴线附近，与L15立管连接的供水干管管径分别为（ DN32）和（ DN25）,集气罐位于（ ⑥ ）轴线两侧。
在底层平面图中，供热引入管设在靠近（ ①或A ）轴线附近， -0.70 DN70 标高为（ )m,管径为（），回水总管的管径为（ DN50），与L13立管连接的回水干管管径分别为（ DN25）和（ DN32）, 供水立管共有（ 15 ）根,L10立管连接的散热器片数为（ 5 ）。
采暖施工图常用图例
散热器供水干管回水干管供水立管
固定支架
地沟
采暖底层平面图
在底层平面图中，供热引入管设在靠近（ ⑥）轴线附近，管径为（ DN50），回水总管的管径为（ DN50），与L14立管连接的回水干管管径分别为（ DN25）和（ DN20）, 供水立管共有（15 ）根,L12立管连接的散热器片数为（ 12 ）。

GB50242- 建筑给水排水及采暖工程施工质量验收规范

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002之巴公井开创作3.3.3地下室或地下构筑物外墙有管道穿过的，应采纳防水措施。

对有严格防水要求的建筑物，必须采取柔性防水套管。

3.3.4管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采纳下列呵护措施：1.在墙体两侧采纳柔性连接。

2.在管道或保温层外皮上、下部留有不小于150mm的净空。

3.在穿墙处做成方形抵偿器，水平装置。

3.3.6明装管道成排装置时，直线部分应互相平行。

曲线部分：当管道水平或垂直并行时，应与直线部分坚持等距；管道水平上下并行时，弯管部分的曲率半径应一致。

3.3.7管道支、吊、托架的装置，应符合下列规定：1.位置正确，埋设应平整牢固。

2.固定支架与管道接触应紧密，固定应牢靠。

3.吊架、吊杆应垂直装置。

4.固定在建筑结构上的管道支、吊架不得影响结构的平安。

3.3.8钢管水平装置的支、吊架间距不该大于表3.3.8的规定。

3.3.10钢管垂直或水平装置的支架间距应符合表3.3.10的规定。

3.3.11金属管道立管管卡装置应符合下列规定：1.楼层高度小于或等于5米，每层必须装置1个。

2.楼层高度在于5米，每层很多于2个。

3.管卡装置高度，距地面应为1.5至1.8米，2个以上管卡应匀称装置，同一房间管卡应装置在同一高度上。

3.3.12管道及管道支墩（座），严禁铺设在冻土和未经处理的松土上。

3.3.13管道穿过墙壁和楼板，宜设置金属或塑料套管。

装置在楼板内的套管，其顶部应高出装饰地面20mm；装置在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；装置在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙宜用阻燃密实资料填实，端面光滑。

管道接口不得设在套管内。

3.3.15管道接口应符合下列规定：1.法兰连接时衬垫不得凸入管内，其外边沿接近螺栓孔为宜。

不得安顿双垫或偏垫。

2.连接法兰的螺栓，直径和长度应符合尺度，拧紧后，突出螺母的长度不该大于螺杆直径的1/2。

结构施工图(建筑制图)

图6-7 坐便器
6.1 给排水施工图
思考
怎么确定坐便器的位置及尺寸？答：坐便器会出现在卫生器具布置图中，其位置可以根据相邻的轴线测得；尺寸能够在卫生洁具表中查到。
6.1 给排水施工图
提示
6.1 给排水施工图
(3)图6-8和图6-9是管道的节点图。属本层使用但安装在下层空间的重力管道，均绘于本层平面图上。一般将给水系统和排水系统绘制于同一平面图上，这对于设计和施工以及识读都比较方便。一般给水管道以每一引入管为一个给水系统；排水管道以每一排出管为一个排水系统。平面图(及系统图)中的管道连接均为简略表示，具有示意性。
6.1 给排水施工图
4. 标高
(1)标高单位为m。一般注至小数点后第三位，在总图中可注写到小数点后第二位。
(2)标注位置。管道应标注起点、转角点、连接点、变坡点、交叉点的标高。压力管道宜标注管中心标高，室内外重力管道宜标注管内底标高。必要时，室内架空重力管道可标注管中心标高，但图中应加以说明。
•于室内底层给排水施工图中引出相应管道位置并标明。
•复制建筑总平面图。
6.1 给排水施工图
思考
外网和内网是如何连接的？答：从配水管引出到进水管。
6.1 给排水施工图
6.1.4 消防给水系统
1. 消防栓给水系统
室内消火栓给水系统的主要组件有室内单消火栓、水带、水枪、消防卷盘(又称水喉)、水泵接合器，其中水泵接合器是供消防车从室外向室内消防系统供水的接口，有地上式、地下式和墙壁式三种，由接合器本体和止回阀、闸阀、安全阀、泄水阀等部件组成。
6.1 给排水施工图
8. 使用比例
在管道纵断面图中，可根据需要对纵向采用较大的比例，横向采用较小的比例；在建筑给水排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

供热工程⑴

供热工程⑴第一篇室内供暖体系第一节天然轮回热水供暖体系第二节机械轮回热水供暖体系第三节高层建筑供暖体系第四节室内热水供暖体系管路安排和敷设要求第五节供暖施工图第二章供暖体系设计热负荷第一节供暖体系设计热负荷第二节围护构造传热耗热量第三节冷风渗入渗出耗热量第四节高层建筑冷风渗入渗出耗热量第五节冷风侵入耗热量第六节围护构造的最小与经济传热阻第三章供暖体系的散热设备及从属设备第一节散热器第二节辐射采暖第三节暖风机第四节热水供暖体系的从属设备第四章室内热水供暖体系的水力运算第一节管路水力运算的基来源差不多理第二节室内热水供暖体系水力运算的义务和方法第三节天然轮回热水供暖体系的水力运算第四节机构轮回热水供暖体系的水力运算第五章室内热水供暖体系施工图及设计运算实例第六章室内蒸汽供暖体系第一节蒸汽供暖体系的特点及分类第二节室内低压蒸汽供暖体系第三节室内高压蒸汽供暖体系第四节蒸汽供暖体系的管路安排第五节蒸汽供暖体系的从属设备第七章室内蒸汽供暖体系的水力运算第一节室内低压蒸汽供暖体系的水力运算第二节室内高压蒸汽供暖体系的水力运算第二篇集中供热体系第八章集中供热体系第一节集中供热系兼顾划切实事实上定第二节集中供热体系的热负荷第三节集中供热体系的年耗热量第四节集中供热体系的情势第九章室外热水供热管网的水力运算第一节室外热水供热管网水力运算的基来源差不多理第二节室外热水供热管网水力运算方法及例题第十章热水网路的水压图和定压方法第一节绘制水压图的基来源差不多理第二节绘制水压图的要求、方法和步调第三节用户与热网的连接情势第四节热水网路的定压方法第五节轮回水泵和补给水泵的选择第十一章热水供热体系的水力工况和供热调剂第一节热水网路的水力掉调第二节热水网路的水力稳固性第三节热水供热体系的供热调剂第十二章集中供热体系的热力站及体系的重要设备第一节集中供热体系的热力站第二节集中供热体系的重要设备第十三章供热管道的安排与敷设第一节供热管道的安排情势及管网的平面安排第二节供热管道的敷设第三节供热管道的排水、放气与疏水装配第四节管道的热膨胀及补偿器第五节管道支座第六节供热管道的保温第七节供热管道的检查室及检查平台第八节室外供热管网的平面图与纵断面图第十四章供热体系的验收、启动、运行和故障处理第一节供热体系的验收第二节室外热水管网的启动第三节供热体系的运行第四节供暖体系的故障处理第一篇室内供暖体系供暖确实是依照热均衡的道理，在冬季以必定方法向建筑物供给热量，以保持人们日常生活、工作和临盆活动所需的情形温度。

某地区宽城小区供热换热站工程施工图

1-10.51.1.1.51.59.14.784.19Kw0.418M/ DN206.安装在地沟内的采暖管道均要求保温,保温厚度不得小于下表规定的数值.7.系统管道标高均指管中心标高,以建筑图为基准,图中尺寸以毫米计,标高以米计.2.明装管道.设备和容器必须刷一道防锈漆,两道面漆.如有保温和防露要求,应涂两道防锈漆.4.管道.设备和容器的保温,应在防腐水压试验合格后进行.如需先保温或预先做保温层,应将管道连接处5.垂直管道作保温层:层高小于或等于5米,每层设一个支撑托板;层高大于5米,每层不少于两个.支撑托6.采暖系统立支管管径表示方法说明:如表示立管为 ,支管为 .1.工作压力不大于千克力/厘米(表压力,下同)的蒸汽采暖系统,应以系统顶点工作压力的2倍7.安装在非采暖房间的集气罐.膨涨水箱.补水箱及采暖管道均要求保温,保温材料可采用岩棉管壳.作水压试验,同时在系统低点,不得小于千克力/厘米.热水采暖或工作压力超过千克力/厘米的蒸汽采暖系统,应以系统顶点工作压力加千克力/厘米作水压试验,同时在系统顶点的试验压力不得小六.本工程热媒为热水由校内锅炉房供给供水为回水为 ,总热负荷为 ,七.本说明未述及者均按<<采暖与卫生工程施工及验收规范>> 执行.板焊在管壁上,其位置应在立管卡的上部 .集气罐的手动放风阀门，就近接至污水盆处.1257070630公称直径4.管道穿墙壁和楼板，设置铁皮或钢制套管。安装在楼板内的套管，其顶部高出地面 ,底部应与楼板底面平；安装在墙壁内的套管,其两端应与饰面平。由固定点起允许不设伸缩器的直管段最大长度1.立管与干管的连接要用乙字弯。五层以下建筑中的供暖立管，不设置伸缩器。五层~七层的建筑中的供暖立管，当热媒为低温水时，在立管中间设固定卡;当热媒为低压蒸汽或高于的二.管道系统安装6065553.散热器的安装按国标图,串联散

采暖施工图

（2）散热器与管道的连接方式，例如是垂直单管还是水平单管的，是双管上供或是下供式等。（3）管路系统中阀门的位置、规格。
（4）集气罐的规格、安装形式（立式或是卧式）。（5）蒸汽供暖疏水器和减压阀的位置、规格、类型。
（7）按规定对系统图进行编号，并标注散热器的数量。柱型、圆翼型散热器的数量应注在散热器内，如图3所示；光管式、串片式散热器的规格及数量应注在散热器的上方，如图4所示。
（2）水平管道的规格宜标注在管道的上方，竖向管道的规格宜标注在管道的左侧。
2.图示部分
1）平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。
内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主要尺寸、指北针。
（2）热力入口位置，供、回水总管名称、管径。（3）干、立、支管位置和走向，管径以及立管（平面图上为小圆圈）编号。
4、散热器类型、规格？
2、供、回水干管沿水流方向分别有怎么样的坡度？
3、供水引入管、回水排出管的直径多少？标高多少？
采暖系统图
供热方式：
垂直式or水平式？ X供X回？单管or双管系统？
采暖施工图常用图例
标高
（1）采暖施工图中需要限定高度的管道和设备，应标注标高，标高以米为单位。
（2）一般管道标注中心标高，此时不用说明，但标高应标在管段的始端或末端。
（3）管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。
（4）散热器宜标注底标高，同一层、同一标高的散热器只标右端的一组。
（4）在施工图上无法表达的内容，如管道防腐、保温的做法等。
（5）所采用的管道材料及管道连接方式。
（6）在施工图上未作表示的管道附件安装情况，如在散热器支管与立管上是否安装阀门等。

第七节建筑采暖施工图

DN32以上为焊接；（4) 散热器选用铸铁四柱813型，每组散热器设手
动放气阀；
第七节建筑采暖施工图
二、采暖施工图
（5) 集气罐采用《采暖通风国家标准图集》N103中 Ⅰ型卧式集气阀；
（6) 明装管道和散热器等设备，附件及支架等刷红丹防锈漆两遍，银粉两遍；
（7) 室内地沟断面尺寸为500 mm×500 mm，地沟内管道刷防锈漆两遍，50 mm厚岩棉保温，外缠玻璃纤维布；
第七节建筑采暖施工图
二、采暖施工图
（8）主要设备或管件（如支架、补偿器、膨胀水箱、集气罐等）在平面上的位置。
（9）用细虚线画出的采暖地沟、过门地沟的位置。
第七节建筑采暖施工图
二、采暖施工图
•图1 平面图中散热器与管道连接
第七节建筑采暖施工图
二、采暖施工图
•图2 详图索引号
第七节建筑采暖施工图
演讲完毕，谢谢听讲!
再见，see you again
2020/12/6
第七节建筑采暖施工图
第七节建筑采暖施工图
二、采暖施工图
（7）按规定对系统图进行编号，并标注散热器的数量。柱型、圆翼型散热器的数量应注在散热器内，如图3所示；光管式、串片式散热器的规格及数量应注在散热器的上方，如图4所示。
（8）采暖系统编号、入口编号由系统代号和顺序号组成。室内采暖系统代号“N”，其画法如图5所示，其中图(b)为系统分支画法。
第七节建筑采暖施工图
2.3.3 室内供暖施工图的识读
第七节建筑采暖施工图
2.3.3 室内供暖施工图的识读
第七节建筑采暖施工图
2.3.3 室内供暖施工图的识读
第七节建筑采暖施工图
室内供暖施工图的识读

建筑施工工程师手册第十一章《采暖工程施工》

回水立管中心距送水立管中心 .&’’，上下测尺应准确，将从顶层的回
第十一章
采暖工程施工
・ ,*+ ・
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
第十一章
采暖工程施工
・ -!% ・
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
缝的距离，不能满足施工规范和管道安装工艺标准规定的要求。严禁在主干管端头处制作 “ #” 型羊角式 !" 采暖管道主干管分支安装，弯管赖连接分支管道，以防影响水的流量和产生阻力。供热管道的管材、管件的材质应符合设计及规范的要求。采暖管道应使用钢馆；热水供应管道应使用镀锌的钢管、管件及配件。埋设或敷设在不通行地沟内的供热管道，除安装阀类处采用法兰连接外，其他接口均应焊接。在分支管路有阀类的地方，应设检查井。供热管道的坡度，应符合设计要求。如设计无要求，其坡度应符合以下要求： $" 热水采暖和热水供应的管道以及汽水同向流动的蒸汽和凝结水的管但不得小于 !&。道，其坡度一般为 %&，其坡度不得小于 ’&。 !" 汽水逆向流动的蒸汽管道，地沟内管道（包括保温层）安装位置应符合以下规定： $" 与沟壁间保留的净距 $(( ) $’(**； !" 与沟底间保留的净距 $(( ) !((**；半通行和通行地沟 %" 与沟顶间保留的净距不通行地沟为 ’( ) $((**；为 !(( ) %((**。架空敷设的供热管道安装高度，如设计无要求，应符合以下要求：不应低于 !"’*； $" 人行地区，不应低于 +"’*； !" 通行车辆地区，距轨顶不应低于 ,*。 %" 跨越铁路，蒸汽喷射器的组装，应符合以下要求：喷嘴与混合室、扩压管的中心必须一致。试运行 $" 蒸汽喷射器组装中，时，应调整喷嘴与混合室的距离。一般不小于 ! ) %*。喷射器并联安装 !" 蒸汽喷射器出口后的直管段，时，每个喷射器后宜安装止回阀。除污器、疏水器、减压器的型号、规格及严密性，必须符合设计要求。
