第七节-建筑采暖工程施工图
ቤተ መጻሕፍቲ ባይዱ
（1） 节点图 能清楚地表示某一部分采暖管道的详细结构 和尺寸，但管道仍然用单线条表示，只是将比 例放大，使人能看清楚。
散热器、管道及其附件(阀门、疏水器)均在图上 表示出来。
此外，还标注各立管编号、各段管径和坡度、散 热器片数、干管的标高。
系统图应包括如下内容：
（1）采暖管道的走向、空间位置、坡度，管径 及变径的位置，管道与管道之间连接方式。
（2）散热器与管道的连接方式，例如是竖单管 还是水平串联的，是双管上分或是下分等。
（7） 当平面图、剖面图中的局部要另绘详图时，应在平 面图或剖面图中标注索引符号，画法如图2所示，图(a)为 详图编号及所在图纸号，图(ｂ)为详图所在标准图或通用 图图集号及图纸号。
•图2 详图索引号
（8） 主要设备或管件（如支架、补偿器、膨 胀水箱、集气罐等）在平面上的位置。
（9） 用细虚线画出的采暖地沟、过门地沟的 位置。
第七节-建筑采暖工程施 工图
2020年7月8日星期三
主要内容
一、一般规定 二、采暖施工图 三、室内采暖施工图的识读
一、 一般规定
1.线型
基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、0.7 mm、1.0 mm。图中仅有两种线宽时， 线宽组宜为b和0.25b。暖通空调制图采用的线型 及其含义见图例。图样中若采用自定义图线及含 义，应明确说明，但不能与《暖通空调制图标准 》(GB/T 50114—2001)的规定相反。此外，对于 室外供热管网，按行业标准《供热工程制图标准 》（CJJ/T 78—97）执行。
（3）干、立、支管位置和走向，管径以及立管（平面 图上为小圆圈）编号。
（4）散热器（一般用小长方形表示）的类型、位置和数 量。各种类型的散热器规格和数量标注方法如下：
（1） 节点图 能清楚地表示某一部分采暖管道的详细结构 和尺寸，但管道仍然用单线条表示，只是将比 例放大，使人能看清楚。
散热器、管道及其附件(阀门、疏水器)均在图上 表示出来。
此外，还标注各立管编号、各段管径和坡度、散 热器片数、干管的标高。
系统图应包括如下内容：
（1）采暖管道的走向、空间位置、坡度，管径 及变径的位置，管道与管道之间连接方式。
（2）散热器与管道的连接方式，例如是竖单管 还是水平串联的，是双管上分或是下分等。
（7） 当平面图、剖面图中的局部要另绘详图时，应在平 面图或剖面图中标注索引符号，画法如图2所示，图(a)为 详图编号及所在图纸号，图(ｂ)为详图所在标准图或通用 图图集号及图纸号。
•图2 详图索引号
（8） 主要设备或管件（如支架、补偿器、膨 胀水箱、集气罐等）在平面上的位置。
（9） 用细虚线画出的采暖地沟、过门地沟的 位置。
第七节-建筑采暖工程施 工图
2020年7月8日星期三
主要内容
一、一般规定 二、采暖施工图 三、室内采暖施工图的识读
一、 一般规定
1.线型
基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、0.7 mm、1.0 mm。图中仅有两种线宽时， 线宽组宜为b和0.25b。暖通空调制图采用的线型 及其含义见图例。图样中若采用自定义图线及含 义，应明确说明，但不能与《暖通空调制图标准 》(GB/T 50114—2001)的规定相反。此外，对于 室外供热管网，按行业标准《供热工程制图标准 》（CJJ/T 78—97）执行。
（3）干、立、支管位置和走向，管径以及立管（平面 图上为小圆圈）编号。
（4）散热器（一般用小长方形表示）的类型、位置和数 量。各种类型的散热器规格和数量标注方法如下：

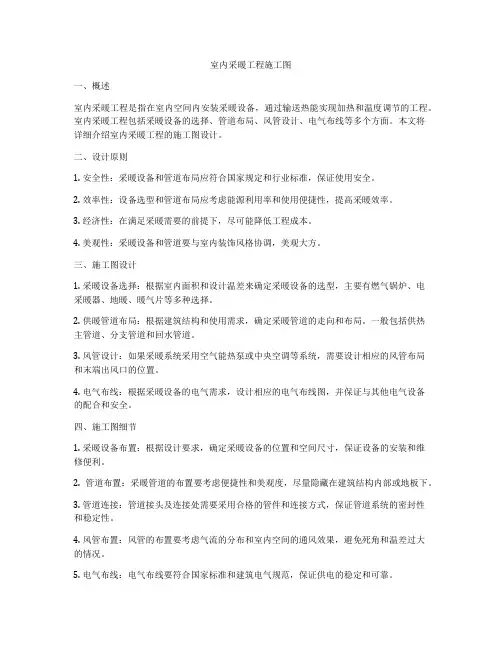

室内采暖工程施工图
室内采暖工程施工图一、概述室内采暖工程是指在室内空间内安装采暖设备，通过输送热能实现加热和温度调节的工程。
室内采暖工程包括采暖设备的选择、管道布局、风管设计、电气布线等多个方面。
本文将详细介绍室内采暖工程的施工图设计。
二、设计原则1. 安全性：采暖设备和管道布局应符合国家规定和行业标准，保证使用安全。
2. 效率性：设备选型和管道布局应考虑能源利用率和使用便捷性，提高采暖效率。
3. 经济性：在满足采暖需要的前提下，尽可能降低工程成本。
4. 美观性：采暖设备和管道要与室内装饰风格协调，美观大方。
三、施工图设计1. 采暖设备选择：根据室内面积和设计温差来确定采暖设备的选型，主要有燃气锅炉、电采暖器、地暖、暖气片等多种选择。
2. 供暖管道布局：根据建筑结构和使用需求，确定采暖管道的走向和布局。
一般包括供热主管道、分支管道和回水管道。
3. 风管设计：如果采暖系统采用空气能热泵或中央空调等系统，需要设计相应的风管布局和末端出风口的位置。
4. 电气布线：根据采暖设备的电气需求，设计相应的电气布线图，并保证与其他电气设备的配合和安全。
四、施工图细节1. 采暖设备布置：根据设计要求，确定采暖设备的位置和空间尺寸，保证设备的安装和维修便利。
2. 管道布置：采暖管道的布置要考虑便捷性和美观度，尽量隐藏在建筑结构内部或地板下。
3. 管道连接：管道接头及连接处需要采用合格的管件和连接方式，保证管道系统的密封性和稳定性。
4. 风管布置：风管的布置要考虑气流的分布和室内空间的通风效果，避免死角和温差过大的情况。
5. 电气布线：电气布线要符合国家标准和建筑电气规范，保证供电的稳定和可靠。
五、施工工艺1. 采暖设备安装：采暖设备的安装需要符合厂家要求和相关标准，保证设备的正常使用和维护。
2. 管道安装：采暖管道的安装需要保证管道的水平、垂直和连接处的密封性，对于地暖系统，需要保证管道的敷设平整和保温性。
3. 风管安装：风管的安装需要保证各个连接处的密封性和风口的定位准确，对于中央空调系统，需要考虑风口的布置和气流的分布。

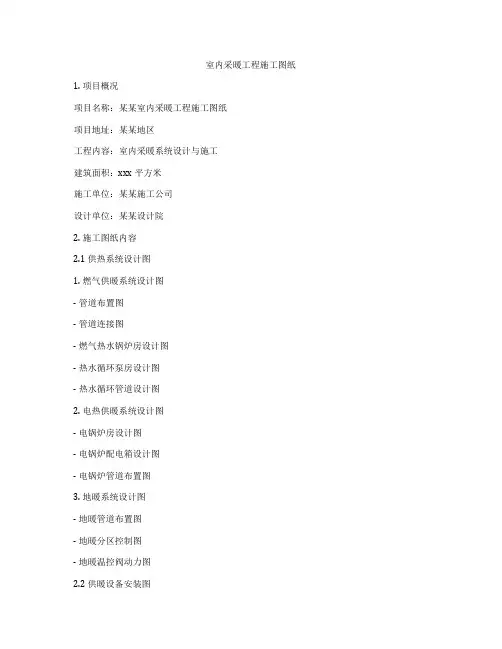

室内采暖工程施工图纸
室内采暖工程施工图纸1. 项目概况项目名称：某某室内采暖工程施工图纸项目地址：某某地区工程内容：室内采暖系统设计与施工建筑面积：xxx平方米施工单位：某某施工公司设计单位：某某设计院2. 施工图纸内容2.1 供热系统设计图1. 燃气供暖系统设计图- 管道布置图- 管道连接图- 燃气热水锅炉房设计图- 热水循环泵房设计图- 热水循环管道设计图2. 电热供暖系统设计图- 电锅炉房设计图- 电锅炉配电箱设计图- 电锅炉管道布置图3. 地暖系统设计图- 地暖管道布置图- 地暖分区控制图- 地暖温控阀动力图2.2 供暖设备安装图1. 燃气锅炉设备安装图- 锅炉布置图- 锅炉管道连接图- 锅炉配管图- 锅炉排烟管道设计图2. 电锅炉设备安装图- 电锅炉布置图- 电锅炉管道连接图- 电锅炉配备箱电气连接图3. 地暖设备安装图- 地暖分配器安装图- 地暖管道连接图- 地暖泵安装图2.3 供热管道设计图1. 燃气供暖管道布置图- 管道尺寸设计- 管道连接方式设计- 管道支架设计2. 电热供暖管道设计图- 电锅炉供暖管道布置图- 电锅炉供暖管道连接图- 电锅炉供暖管道支架设计3. 地暖管道设计图- 地暖管道布置图- 地暖管道连接图- 地暖管道支架设计2.4 配电系统设计图1. 燃气锅炉配电系统设计图- 锅炉电控柜布置图- 锅炉电气设备连接图- 锅炉电路图2. 电锅炉配电系统设计图- 电锅炉电控柜布置图- 电锅炉电气设备连接图- 电锅炉电路图3. 地暖系统配电系统设计图- 地暖电控柜布置图- 地暖电气设备连接图- 地暖电路图3. 室内采暖工程施工图纸详细设计方案3.1 供暖系统设计方案1. 供暖系统类型选择- 根据建筑面积、使用需求和能源来源选择最合适的供暖系统类型。
2. 管道布置方案- 根据建筑平面图、布局情况和管道敷设要求，设计供暖管道布置方案。
3. 设备选型方案- 根据设计要求、性能需求和经济考虑选择最合适的供暖设备品牌和型号。
高层住宅楼全套采暖设计施工图
-30-25-20-15-10-50510152025303540455055600510152025303540-30-25-20-15-10-505101520253035404550556065707580859095100105110115120125130135焓湿图101325PaDe25De25GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-400GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400Z45T-16SP45F-10SP45F-10SP45F-10Z45T-16J11F-16ZP-IZ45T-16J11F-16ZP-IY-100GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400内标式温度计 GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400锁闭阀静态平衡阀过滤器g2-2N-5标准层采暖系统图DN50平衡调节阀710、本专业施工安装人员应与土建、电气及给排水专业人员密切配合，土建施工时应（河南省洛阳市）2.5m/s；冬季室外平均风速：6H管径及设备型号均与实际系统中管径相同户外热表箱内设备示意流量传感器H：指住宅楼梯间休息平台处建筑地面标高F：指住宅入户门处建筑地坪标高系统热力入口设备及安装详见03YN001/12采暖系统图DN80DN70DN504.500H：指住宅楼梯间休息平台处建筑地面标高F：指住宅入户门处建筑地坪标高楼层和标高对应关系%%P0.0001F2FDN80DN50N-2N-1-0.3001HDN503.2102H1FDN808.7003F11.7004

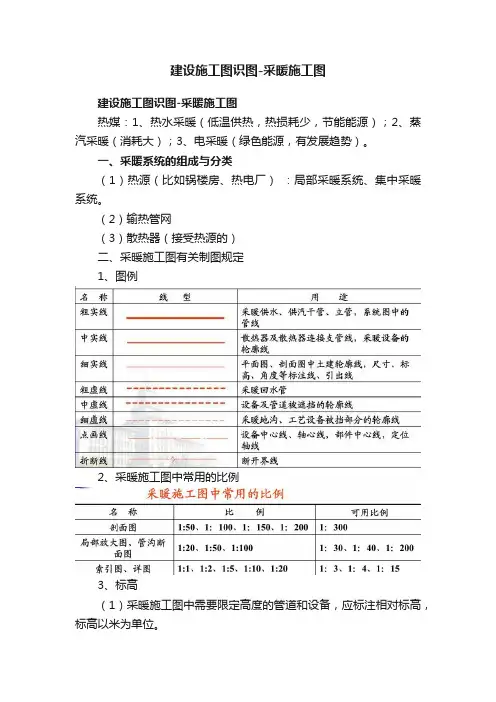

建设施工图识图-采暖施工图
建设施工图识图-采暖施工图
建设施工图识图-采暖施工图
热媒：1、热水采暖（低温供热，热损耗少，节能能源）；2、蒸汽采暖（消耗大）；3、电采暖（绿色能源，有发展趋势）。
一、采暖系统的组成与分类
（1）热源（比如锅楼房、热电厂）：局部采暖系统、集中采暖系统。
（2）输热管网
（3）散热器（接受热源的）
二、采暖施工图有关制图规定
1、图例
2、采暖施工图中常用的比例
3、标高
（1）采暖施工图中需要限定高度的管道和设备，应标注相对标高，标高以米为单位。
（2）一般管道标注中心标高，此时不用说明，但标高应标在管段的始端或末端。
（3）管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。
（4）散热器宜标注底标高，同一层、同一标高的散热器只标右端的一组。
4．坡度
5．管径
4．坡度
5．管径
（1）公称通径的标记由字母“DN”后面加一数值来表示。
当需要注明外径和壁厚时，用“D(或φ)外径×壁厚”表示。
（2）水平管道的规格宜标注在管道的上方，竖向管道的规格宜标注在管道的左侧。
双线表示的管道，其规格可标注在管道轮廓线内。
（3）多条管线的规格标注方式。
管线密集时采用中间图画法，其中短斜线也可统一用圆点。
6．系统编号
采暖立管的系统编号用字母“L”加阿拉伯数字表示，
采暖入口和系统编号用字母“R” 加阿拉伯数字表示。
7．图例
三、室内采暖平面图
四、采暖系统图。

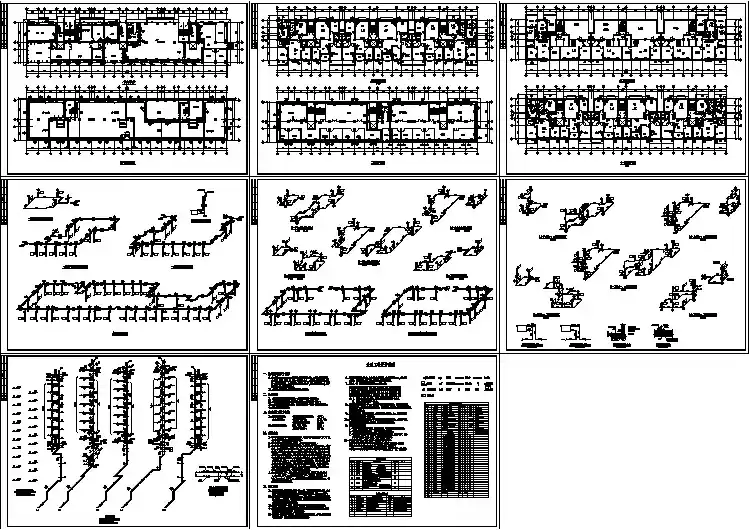

高层住宅楼采暖设计施工图纸
-30-25-20-15-10-50510152025303540455055600510152025303540-30-25-20-15-10-505101520253035404550556065707580859095100105110115120125130135焓湿图101325PaDe25De25GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-400GGZF-700GGZF-700GGZF-700GGZF-700GGZF-700GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400Z45T-16SP45F-10SP45F-10SP45F-10Z45T-16J11F-16ZP-IZ45T-16J11F-16ZP-IY-100GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400内标式温度计 GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400GGZF-400锁闭阀静态平衡阀过滤器g2-2N-5标准层采暖系统图DN50平衡调节阀710、本专业施工安装人员应与土建、电气及给排水专业人员密切配合，土建施工时应（河南省洛阳市）2.5m/s；冬季室外平均风速：6H管径及设备型号均与实际系统中管径相同户外热表箱内设备示意流量传感器H：指住宅楼梯间休息平台处建筑地面标高F：指住宅入户门处建筑地坪标高系统热力入口设备及安装详见03YN001/12采暖系统图DN80DN70DN504.500H：指住宅楼梯间休息平台处建筑地面标高F：指住宅入户门处建筑地坪标高楼层和标高对应关系%%P0.0001F2FDN80DN50N-2N-1-0.3001HDN503.2102H1FDN808.7003F11.7004
建筑暖通施工图_五层学院教学楼采暖通风施工图
25252525131313101010111111161616162020202013201313137716161414121299101011116677881111202020131313131111111110101010202020161620201818111110101212131311111212201818171719191515151515152DN70DN252DN702DN32DN32DN70DN70DN70DN70DN50DN40DN70DN40DN50DN50DN40DN40DN32DN32DN32DN32DN25DN20DN20DN32DN32DN32DN40DN40DN40DN50DN40DN40DN32DN32DN25DN25DN20DN20DN25DN32DN32DN40DN40DN40DN50DN70DN50DN40DN40DN32DN32DN32DN32DN20DN40DN32DN32DN25DN25DN20DN20DN32DN32DN32DN40DN40DN40DN50DN50DN70DN40DN25DN32DN32DN40DN40DN70DN70DN7025252DN20DN2025251310111620DN202DN201310111320DN202DN201310111320DN202DN201310111320DN202DN201310111320DN202DN20DN202DN20876711DN202DN2078671120202DN20DN2020DN252DN2016111013202016111013DN202DN2016202DN20DN20201611121216DN202DN201611121220DN202DN201410111320DN202DN201410111320DN202DN20129101118DN202DN2
第七节建筑采暖工程施工图新
2019/7/25
《建筑装饰设备》
3
2.比例 总平面图、平面图的比例，宜与工程项目 设计的主导专业一致。
3.图例 采暖与空调水管管道阀门与附件、调控装 置和仪表等，常用图例绘制。
2019/7/25
《建筑装饰设备》
4
二、 采暖施工图
（一）采暖施工图的组成
采暖工程施工图由文字部分和图示部分组成。文字部 分包括设计施工说明、图纸目录、图例及设备材料表等， 图示部分包括平面图、系统图和详图。
2019/7/25
《建筑装饰设备》
27
2.系统图
阅读供暖系统图时，一般从热力入口起，先弄 清干管的走向，再逐一看各立、支管。
参照图9，系统热力入口供、回水干管均为 DN50，并设同规格阀门，标高为-0.900 m。引入室 内后，供水干管标高为-0.300 m，有0.003上升的坡 度，经主立管引到二层后，分为两个分支，分流后 设阀门。两分支环路起点标高均为6.500 m，坡度 为0.003，供水干管始端为最高点，分别设卧式集 气罐，通过DN15放气管引至二层水池，出口处设 阀门。
图3 柱型、圆翼型散热器画法 图4 光管式、串片式散热器画法
2019/7/25
《建筑装饰设备》
16
（8） 采暖系统编号、入口编号由系统代号和顺 序号组成。室内采暖系统代号“N”，其画法如图 5所示，其中图(b)为系统分支画法。
图5 系统代号
2019/7/25
《建筑装饰设备》
17
（9）竖向布置的垂直管道系统，应标注立管号， 如图6所示。为避免引起误解,可只标注序号,但应 与建筑轴线编号有明显区别。
2019/7/25
《建筑装饰设备》
26
在二层平面图(见图8) 和⑦轴交界处分为左、右两个分支环路，分别向 各立管供水，末端干管分别设置卧式集气罐，型 号详见说明，放气管管径为DN15，引至二层水池。

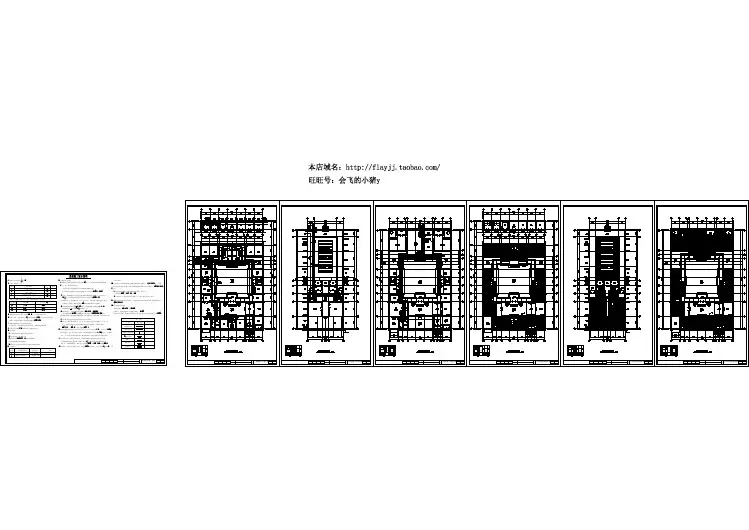

采暖工程CAD构造图纸
宿舍主卧室书房起居室起居室卧室卧室卧室厨房储藏间餐厅车库工人房内庭院内庭院内庭院内庭院内庭院影壁监控厨房卧室卧室卧室餐厅宿舍主卧室书房%%p0.000-0.390卧室-0.130-0.520-0.650-0.260-0.130-0.260-0.520女主人卧室起居室厨房储藏间餐厅车库会议室工人房更衣室更衣室男主人卧室储藏内庭院内庭院影壁内庭院内庭院内庭院卧室书房卧室卧室卧室卧室暖施 4三号院暖气干管平面%%p0.000-0.390-0.130-0.130-0.130-0.520-0.650-0.260-0.130-0.130-0.260-0.520-0.390-0.390-0.600-0.150淋浴更衣淋浴机房游泳池台球房棋牌室KTV乒乓球监控主卧室内庭院卧室卧室储藏间内庭院工人房卫生间卫生间卫生间内庭院卫生间女主人卧室内庭院卧室卧室卫生间卫生间厨房餐厅车库更衣暖施 3二号院暖气干管平面暖施 2一号院暖气干管平面门厅-0.260-0.520-0.650-0.260-0.520-0.520-0.130-0.130-0.390-0.3901号院2号院3号院-0.450-0.1501号院2号院3号院1号院2号院3号院DN32 -0.30DN32 -0.30DN40DN40DN32 -0.30DN32 -0.30DN32 -0.45DN32 -0.45DN50 -0.57DN50 -0.75DN80 -1.20DN80 -1.20DN32 -0.45DN32 -0.45DN32DN32DN50DN50DN20 -0.50DN20 -0.50DN32 -0.58DN32 -0.58DN25 -0.60DN25 -0.60DN25 -0.80DN25 -0.80DN32DN32DN32DN32DN50 -1.50DN50 -1.50DN32 -0.45DN32 -0.45DN25DN25DN50DN50D
建筑采暖施工图识读
建筑采暖施工图识读10.1 建筑采暖施工图标准图例建筑采暖施工图供暖管道、附件、设备及仪器常用图例如表10.1所示。
表10.1 供暖管道、附件、设备及仪器常用图例续表10.2 建筑采暖施工图的表示方法建筑采暖施工图应按热媒在管内所走的路线顺序识读,即先找到系统热力入口,按水流方向识读。
10.2.1 平面图室内采暖平面图主要表示采暖管道、散热器及附件在建筑平面图上的位置以及它们之间的相互关系,是施工图中的重要图样。
平面图的阅读方法如下:①查明热力入口在建筑平面上的位置、管道直径、热媒来源、流向、参数及其做法等,了解供热总干管和回水干管的出入口位置,供热水水平干管与回水水平干管的分布位置及走向。
热力入口装置一般由减压阀、混水器、疏水阀、分水器、分汽缸、除污器及控制阀门等组成。
如果平面图上注明有热力入口的标准图号,识读时则按给定的标准图号查标准图;如果热力入口有节点图,识读时则按平面图所注节点图的编号查找热力入口大样图进行识读。
若采暖系统为上供下回环形或双管采暖系统,则供热水平干管绘在顶层平面图上,供热立管与供热水平干管相连,回水水平干管绘在底层平面图上,回水立管与回水水平干管相连;若供气(水)干管敷设在中间层或底层,则分别说明是中供式或下供式系统;若散热器出口处和底层干管上出现疏水阀,则表明该系统为蒸汽采暖系统;若干管最高处设有集气罐,则说明为热水采暖系统。
②查看立管的编号,弄清立管的平面位置及其数量:采暖立管一般布置在外墙角,或沿两窗之间的外墙内侧布置。
楼梯间或其他有冻结危险的场所一般均单独设置立管。
双管系统的供气或供水立管一般设置于面向的右侧。
③查看建筑物内散热器的平面布置、种类、数量(片数)以及安装方式(明装、暗装或半暗装),了解散热器与立管的连接情况。
凡有供热立管(供热总立管除外)的地方就有散热器与之相连,并且散热器通常都布置在房间外窗内侧的窗台下(也有少数沿内墙布置),其目的是使室内空气温度均匀。
采暖施工图
（2）散热器与管道的连接方式，例如是垂直单管还是水平单管的， 是双管上供或是下供式等。 （3）管路系统中阀门的位置、规格。
（4）集气罐的规格、安装形式（立式或是卧式）。 （5）蒸汽供暖疏水器和减压阀的位置、规格、类型。
（7） 按规定对系统图进行编号，并标注散热器的数量。柱型、 圆翼型散热器的数量应注在散热器内，如图3所示；光管式、串片 式散热器的规格及数量应注在散热器的上方，如图4所示。
（2）水平管道的规格宜标注在管道的上方，竖向管道的规格 宜标注在管道的左侧。
2.图示部分
1）平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。
内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主 要尺寸、指北针。
（2）热力入口位置，供、回水总管名称、管径。 （3）干、立、支管位置和走向，管径以及立管（平 面图上为小圆圈）编号。
4、散热器类型、规格？
2、供、回水干管沿 水流方向分别有怎 么样的坡度？
3、供水引入管、回 水排出管的直径多 少？标高多少？
采暖系统图
供热方式：
垂直式or水平式？ X供X回？ 单管or双管系统？
采暖施工图常用图例
标高
（1）采暖施工图中需要限定高度的管道和设备，应标注标高，标 高以米为单位。
（2）一般管道标注中心标高，此时不用说明，但标高应标在管段 的始端或末端。
（3）管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。
（4）散热器宜标注底标高，同一层、同一标高的散热器只标右端 的一组。
（4） 在施工图上无法表达的内容，如管道防腐、保 温的做法等。
（5） 所采用的管道材料及管道连接方式。
（6） 在施工图上未作表示的管道附件安装情况， 如在散热器支管与立管上是否安装阀门等。
（4）集气罐的规格、安装形式（立式或是卧式）。 （5）蒸汽供暖疏水器和减压阀的位置、规格、类型。
（7） 按规定对系统图进行编号，并标注散热器的数量。柱型、 圆翼型散热器的数量应注在散热器内，如图3所示；光管式、串片 式散热器的规格及数量应注在散热器的上方，如图4所示。
（2）水平管道的规格宜标注在管道的上方，竖向管道的规格 宜标注在管道的左侧。
2.图示部分
1）平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。
内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主 要尺寸、指北针。
（2）热力入口位置，供、回水总管名称、管径。 （3）干、立、支管位置和走向，管径以及立管（平 面图上为小圆圈）编号。
4、散热器类型、规格？
2、供、回水干管沿 水流方向分别有怎 么样的坡度？
3、供水引入管、回 水排出管的直径多 少？标高多少？
采暖系统图
供热方式：
垂直式or水平式？ X供X回？ 单管or双管系统？
采暖施工图常用图例
标高
（1）采暖施工图中需要限定高度的管道和设备，应标注标高，标 高以米为单位。
（2）一般管道标注中心标高，此时不用说明，但标高应标在管段 的始端或末端。
（3）管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。
（4）散热器宜标注底标高，同一层、同一标高的散热器只标右端 的一组。
（4） 在施工图上无法表达的内容，如管道防腐、保 温的做法等。
（5） 所采用的管道材料及管道连接方式。
（6） 在施工图上未作表示的管道附件安装情况， 如在散热器支管与立管上是否安装阀门等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图3 柱型、圆翼型散热器画法 图4 光管式、串片式散热器画法
（8） 采暖系统编号、入口编号由系统代号和顺 序号组成。室内采暖系统代号“N”，其画法如图 5所示，其中图(b)为系统分支画法。
图5 系统代号
（9）竖向布置的垂直管道系统，应标注立管号， 如图6所示。为避免引起误解,可只标注序号,但应 与建筑轴线编号有明显区别。
2）系统图
系统图又称流程图，也叫系统轴测图，与平面图 配合，表明了整个采暖系统的全貌。供暖工程系统图 应以轴测投影法绘制，并宜用正等轴测或正面斜轴测 投影法。当采用正面斜轴测投影法时，y轴与水平线 的夹角可选用45°或30°。系统图的布置方向一般应 与平面图一致。
系统图包括水平方向和垂直方向的布置情况。
1.文字部分 1）设计施工说明
供暖系统的设计施工说明一般包括以下内容： （1） 建筑物的采暖面积、热源的种类、热媒参数、 系统总热负荷。 （2）系统形式，进出口压力差；各房间设计温度；
（3） 采用散热器的型号及安装方式、系统形式。 （4） 在施工图上无法表达的内容，如管道防腐、保 温的做法等。
（5） 所采用的管道材料及管道连接方式。 （6） 在施工图上未作表示的管道附件安装情况，如 在散热器支管与立管上是否安装阀门等。
2.比例 总平面图、平面图的比例，宜与工程项目 设计的主导专业一致。
3.图例 采暖与空调水管管道阀门与附件、调控装 置和仪表等，常用图例绘制。
二、 采暖施工图（一Fra bibliotek采暖施工图的组成
采暖工程施工图由文字部分和图示部分组成。文字部 分包括设计施工说明、图纸目录、图例及设备材料表等， 图示部分包括平面图、系统图和详图。
（4）散热器（一般用小长方形表示）的类型、位置和数 量。各种类型的散热器规格和数量标注方法如下：
① 柱型、长翼型散热器只注数量(片数)； ② 圆翼型散热器应注根数、排数，如3×2(每排根数× 排数)； ③ 光管散热器应注管径、长度、排数，如 D108×200×4［管径（mm）×管长（mm）×排数］； ④ 闭式散热器应注长度、排数，如1.0×2［长度（m） ×排数］；
（1）建筑物的平面布置，其中应注明轴线、房间主要 尺寸、指北针，必要时应注明房间名称。建筑（各房间分 布、门窗和楼梯间位置等）。在图上应注明轴线编号、外 墙总长尺寸、地面及楼板标高等与采暖系统施工安装有关 的尺寸。
（2）热力入口位置，供、回水总管名称、管径。
（3）干、立、支管位置和走向，管径以及立管（平面 图上为小圆圈）编号。
4）主要设备材料表
为了便于施工备料，保证安装质量和避免浪费，使施 工单位能按设计要求选用设备和材料，一般的施工图均应附 有设备及主要材料表，简单项目的设备材料表可列在主要图 纸内。设备材料表的主要内容有编号、名称、型号、规格、 单位、数量、质量、附注等。
采暖施工图常用图例
2.图示部分
1）平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面 布置。内容包括：
（3）路系统中阀门的位置、规格。 （4）集气罐的规格、安装形式（立式或是卧 式）。
（5）蒸汽供暖疏水器和减压阀的位置、规格、 类型。
（6）节点详图的索引号。
（7） 按规定对系统图进行编号，并标注散热 器的数量。柱型、圆翼型散热器的数量应注在散 热器内，如图3所示；光管式、串片式散热器的规 格及数量应注在散热器的上方，如图4所示。
⑤ 膨胀水箱、集气罐、阀门位置与型号；
⑥ 补偿器型号、位置，固定支架位置。
（5） 对于多层建筑，各层散热器布置基本相 同时，也可采用标准层画法。在标准层平面图上， 散热器要注明层数和各层的数量。
（6） 平面图中散热 器与供水(供汽)、回水 (凝结水)管道的连接按 图1所示方式绘制。
图1 平面图中散热器与管道连接
（1） 节点图 能清楚地表示某一部分采暖管道的详细结构 和尺寸，但管道仍然用单线条表示，只是将比 例放大，使人能看清楚。
（7） 当平面图、剖面图中的局部要另绘详图时，应在平 面图或剖面图中标注索引符号，画法如图2所示，图(a)为 详图编号及所在图纸号，图(ｂ)为详图所在标准图或通用 图图集号及图纸号。
图2 详图索引号
（8） 主要设备或管件（如支架、补偿器、膨 胀水箱、集气罐等）在平面上的位置。
（9） 用细虚线画出的采暖地沟、过门地沟的 位置。
第七节 建筑采暖工程施工图
主要内容
一、一般规定 二、采暖施工图 三、室内采暖施工图的识读
一、 一般规定
1.线型
基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、0.7 mm、1.0 mm。图中仅有两种线宽时， 线宽组宜为b和0.25b。暖通空调制图采用的线型 及其含义见图例。图样中若采用自定义图线及含 义，应明确说明，但不能与《暖通空调制图标准》 (GB/T 50114—2001)的规定相反。此外，对于室 外供热管网，按行业标准《供热工程制图标准》 （CJJ/T 78—97）执行。
图6 立管号
3）详图 在供暖平面图和系统图上表达不清楚、用 文字也无法说明的地方，可用详图画出。 详图是局部放大比例的施工图，因此也叫 大样图。它能表示采暖系统节点与设备的详细 构造及安装尺寸要求，例如，一般供暖系统入 口处管道的交叉连接复杂，因此需要另画一张 比例比较大的详图。它包括节点图、大样图和 标准图。
散热器、管道及其附件(阀门、疏水器)均在图上 表示出来。
此外，还标注各立管编号、各段管径和坡度、散 热器片数、干管的标高。
系统图应包括如下内容：
（1）采暖管道的走向、空间位置、坡度，管径 及变径的位置，管道与管道之间连接方式。
（2）散热器与管道的连接方式，例如是竖单管 还是水平串联的，是双管上分或是下分等。
（7） 在安装和调整运转时应遵循的标准和规范。 （8）施工注意事项，施工验收应达到的质量要求； 2）图纸目录 包括设计人员绘制部分和所选用的标准图部分。
3）图例
采暖施工图中的管道及附件、管道连接、阀门、采暖设 备及仪表等，采用《暖通空调制图标准》中统一的图例表示， 凡在标准图例中未列入的可自设，但在图纸上应专门画出图 例，并加以说明。下页表摘录了《暖通空调制图标准》中的 部分图例。
（8） 采暖系统编号、入口编号由系统代号和顺 序号组成。室内采暖系统代号“N”，其画法如图 5所示，其中图(b)为系统分支画法。
图5 系统代号
（9）竖向布置的垂直管道系统，应标注立管号， 如图6所示。为避免引起误解,可只标注序号,但应 与建筑轴线编号有明显区别。
2）系统图
系统图又称流程图，也叫系统轴测图，与平面图 配合，表明了整个采暖系统的全貌。供暖工程系统图 应以轴测投影法绘制，并宜用正等轴测或正面斜轴测 投影法。当采用正面斜轴测投影法时，y轴与水平线 的夹角可选用45°或30°。系统图的布置方向一般应 与平面图一致。
系统图包括水平方向和垂直方向的布置情况。
1.文字部分 1）设计施工说明
供暖系统的设计施工说明一般包括以下内容： （1） 建筑物的采暖面积、热源的种类、热媒参数、 系统总热负荷。 （2）系统形式，进出口压力差；各房间设计温度；
（3） 采用散热器的型号及安装方式、系统形式。 （4） 在施工图上无法表达的内容，如管道防腐、保 温的做法等。
（5） 所采用的管道材料及管道连接方式。 （6） 在施工图上未作表示的管道附件安装情况，如 在散热器支管与立管上是否安装阀门等。
2.比例 总平面图、平面图的比例，宜与工程项目 设计的主导专业一致。
3.图例 采暖与空调水管管道阀门与附件、调控装 置和仪表等，常用图例绘制。
二、 采暖施工图（一Fra bibliotek采暖施工图的组成
采暖工程施工图由文字部分和图示部分组成。文字部 分包括设计施工说明、图纸目录、图例及设备材料表等， 图示部分包括平面图、系统图和详图。
（4）散热器（一般用小长方形表示）的类型、位置和数 量。各种类型的散热器规格和数量标注方法如下：
① 柱型、长翼型散热器只注数量(片数)； ② 圆翼型散热器应注根数、排数，如3×2(每排根数× 排数)； ③ 光管散热器应注管径、长度、排数，如 D108×200×4［管径（mm）×管长（mm）×排数］； ④ 闭式散热器应注长度、排数，如1.0×2［长度（m） ×排数］；
（1）建筑物的平面布置，其中应注明轴线、房间主要 尺寸、指北针，必要时应注明房间名称。建筑（各房间分 布、门窗和楼梯间位置等）。在图上应注明轴线编号、外 墙总长尺寸、地面及楼板标高等与采暖系统施工安装有关 的尺寸。
（2）热力入口位置，供、回水总管名称、管径。
（3）干、立、支管位置和走向，管径以及立管（平面 图上为小圆圈）编号。
4）主要设备材料表
为了便于施工备料，保证安装质量和避免浪费，使施 工单位能按设计要求选用设备和材料，一般的施工图均应附 有设备及主要材料表，简单项目的设备材料表可列在主要图 纸内。设备材料表的主要内容有编号、名称、型号、规格、 单位、数量、质量、附注等。
采暖施工图常用图例
2.图示部分
1）平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面 布置。内容包括：
（3）路系统中阀门的位置、规格。 （4）集气罐的规格、安装形式（立式或是卧 式）。
（5）蒸汽供暖疏水器和减压阀的位置、规格、 类型。
（6）节点详图的索引号。
（7） 按规定对系统图进行编号，并标注散热 器的数量。柱型、圆翼型散热器的数量应注在散 热器内，如图3所示；光管式、串片式散热器的规 格及数量应注在散热器的上方，如图4所示。
⑤ 膨胀水箱、集气罐、阀门位置与型号；
⑥ 补偿器型号、位置，固定支架位置。
（5） 对于多层建筑，各层散热器布置基本相 同时，也可采用标准层画法。在标准层平面图上， 散热器要注明层数和各层的数量。
（6） 平面图中散热 器与供水(供汽)、回水 (凝结水)管道的连接按 图1所示方式绘制。
图1 平面图中散热器与管道连接
（1） 节点图 能清楚地表示某一部分采暖管道的详细结构 和尺寸，但管道仍然用单线条表示，只是将比 例放大，使人能看清楚。
（7） 当平面图、剖面图中的局部要另绘详图时，应在平 面图或剖面图中标注索引符号，画法如图2所示，图(a)为 详图编号及所在图纸号，图(ｂ)为详图所在标准图或通用 图图集号及图纸号。
图2 详图索引号
（8） 主要设备或管件（如支架、补偿器、膨 胀水箱、集气罐等）在平面上的位置。
（9） 用细虚线画出的采暖地沟、过门地沟的 位置。
第七节 建筑采暖工程施工图
主要内容
