建筑采暖工程施工图新

表示2号轴线后附加的第一根轴线； 表示C号轴线后附加的第三根轴线； ⑵ 1号轴线或A号轴线之前的附加轴线应以分母 01、0A分别表示1号轴线或A号轴线之前的轴线， 如： 表示1号轴线之前附加的第一根轴线； 表示A号轴线之前附加的第三根轴线；
标高符号
标高适用于表明房高部分（如室内外地面、窗 台、门窗口上沿、雨棚和檐口底面、各楼板层上皮 以及女儿墙顶面等处） 高度的标注方法。表示方 法用标高符号。
b 0.5b 0.25b 0.5b 0.25b b 0.25b 0.25b
平、剖面图中被剖切的主要 建筑构造的轮廓线 平、剖面图中被剖切的次要 建筑构造的轮廓线 尺寸线，尺寸界线、图例线、 索引符号、标高符号 建筑构造及建筑构配件不可 见轮廓线
图例线，不可见轮廓线 起重机（吊车）轨道线
中心线、对称线、定位轴线
单位为米
标高的种类：
绝对标高、相对标高
我国规定青岛的黄海平均海平面定为绝对标高 的零点，其他各地标高均以此为基准。
一般建筑施工图都使用相对标高，即以首层室内地 面高度为相对标高的零点，写作 负零。高于它的为正，但不注正号，如 低于它的为负，在数字前必须加注负号，如 ，读作正 ，
表示低于室内地面450毫米。
（三） 建筑剖面图
建筑剖面图是假想用
侧平面（或正平面）将房
屋剖开，移去靠近观察者
的那一部分，把余下的部
分向投影面投射所得到的 投影图叫作建筑剖面图， 简称剖面图。
剖面图是用以表示房屋内部的空间布局的。从剖面 图中可看到楼层的分层和各层的高度、楼板的厚度、门窗 的高度以及楼梯、屋顶、阳台的形式等。
二、房屋建筑图的图示特点
（一）图样的名称与配臵
表1-1 房屋建筑图与机械图的图样名称对照

室内采暖工程施工图纸1. 项目概况项目名称：某某室内采暖工程施工图纸项目地址：某某地区工程内容：室内采暖系统设计与施工建筑面积：xxx平方米施工单位：某某施工公司设计单位：某某设计院2. 施工图纸内容2.1 供热系统设计图1. 燃气供暖系统设计图- 管道布置图- 管道连接图- 燃气热水锅炉房设计图- 热水循环泵房设计图- 热水循环管道设计图2. 电热供暖系统设计图- 电锅炉房设计图- 电锅炉配电箱设计图- 电锅炉管道布置图3. 地暖系统设计图- 地暖管道布置图- 地暖分区控制图- 地暖温控阀动力图2.2 供暖设备安装图1. 燃气锅炉设备安装图- 锅炉布置图- 锅炉管道连接图- 锅炉配管图- 锅炉排烟管道设计图2. 电锅炉设备安装图- 电锅炉布置图- 电锅炉管道连接图- 电锅炉配备箱电气连接图3. 地暖设备安装图- 地暖分配器安装图- 地暖管道连接图- 地暖泵安装图2.3 供热管道设计图1. 燃气供暖管道布置图- 管道尺寸设计- 管道连接方式设计- 管道支架设计2. 电热供暖管道设计图- 电锅炉供暖管道布置图- 电锅炉供暖管道连接图- 电锅炉供暖管道支架设计3. 地暖管道设计图- 地暖管道布置图- 地暖管道连接图- 地暖管道支架设计2.4 配电系统设计图1. 燃气锅炉配电系统设计图- 锅炉电控柜布置图- 锅炉电气设备连接图- 锅炉电路图2. 电锅炉配电系统设计图- 电锅炉电控柜布置图- 电锅炉电气设备连接图- 电锅炉电路图3. 地暖系统配电系统设计图- 地暖电控柜布置图- 地暖电气设备连接图- 地暖电路图3. 室内采暖工程施工图纸详细设计方案3.1 供暖系统设计方案1. 供暖系统类型选择- 根据建筑面积、使用需求和能源来源选择最合适的供暖系统类型。

2. 管道布置方案- 根据建筑平面图、布局情况和管道敷设要求，设计供暖管道布置方案。

3. 设备选型方案- 根据设计要求、性能需求和经济考虑选择最合适的供暖设备品牌和型号。

，外包镀锌铁皮。热力管道和设备表面大于 者必须保温。需保温的管道和设备有：采暖供、回水管，生活热水一次供回水管、排污管， 设 计 说 明1#0.80MPa(GB50242-2002)2001(DBJ01-164-2002） 锅炉间设在地下一层，并考虑屋面泄压。锅炉房设有自然送风，机械排风。 本锅炉房由锅炉间、水泵间、控制室、维修间、燃气计量间等组成。125270170125 锅炉房内所有设备，如锅炉、水泵、软水器、除氧器等设备基础的施工必须待订货且运抵现场核对基础尺寸最高处设放气阀 ，具体位置由施工单位根据现场情况确定，阀门安装便于操作。水平管道敷设时，一般采用 的坡度。坡向应便于排水和排气。施工时应在管道的最低处设放水阀 ，管道支吊架按照国家建筑标准设计图集《室内热力管道支吊架》（ ），施工、安装，管道之间的最大跨 <<现场设备工业管道焊接工程施工管道弯头采用冲压弯头,曲率半径为 倍公称直径。亦可采用煨弯，其曲率半径（至管中心）一般采用 倍公称 管道材质:采暖供回水管、软化水管、生活热水一次供回水管、除氧水管、补给水管、排污管均为无缝钢管,自来水管 锅炉房的设备安装应按<<机械设备安装工程及验收规范>>及设备厂家提供使用说明书进行施工及验收。（其中住宅楼 ，商场 ），浴室淋浴喷头按 个 。WNS5.6-1.25/95/70-Q 本锅炉房提供珠江骏景家园北区住宅楼的采暖和会所游泳池池水加热及浴室热负荷，供热面积 ,本锅炉房位于珠江骏景家园北区内，东临北区 楼，西侧为北区 地下车库。设计安装 台全 自动燃气热水锅炉，其中 台 锅炉（型号为 ）提供住宅楼采暖用热，锅炉（型号为 ）提供北区 楼会所和幼儿园生活热水用热。 生活热水供回水温度为 。95/70%%DC2001年版(GBJ 16-87)《建筑设计防火规范》8.67.66.05.54.9不保温管道（m）不保温管道（mm）保温管道（mm）保温管道（m）7.公称直径230140651302203.0DN503.51601502402505.0804.51006.0 《建筑设备施工安装通用图集》《建筑给水排水及采暖工程施工质量验收规范》三、锅炉工艺设备部分管道安装及验收参照<<工业管道工程施工及验收规范>>及 管道连接除阀门、设备处用法兰外,其余均采用焊接。 考下表选用：DN20 无误后，方可浇筑混凝土进行施工。5. 度可参 6.公称直径为热镀锌钢管。 4.3.2.（二）、管道安装2.1.1.（一）、设备安装4.6.5.50DN65i=0.0031.510080(91SB1,2,3,6)建 筑电 气给 排 水结 构暖 通164400m供、回水温度为 ， 《民用建筑设置锅炉房消防设计规定》《采暖通风与空气调节设计规范》主要依据下列规范规程和施工安装图集进行施工《锅炉房设计规范》采暖系统最高点标高为 ，最低点标高 ,定压定压方式均为补给水泵变频调速连续补水 。3.二. 设计依据 :3.2.1.4.一、工程概述1.采暖 2.0.7MW18000m(GB50041-92）69.2m2(GBJ 19-87)-6.8m2LSS0.7-0.7/95/70-Q85/60%%DC35.6MW2#4mm14. 烟道采用厚度为 的钢板制作。3 -5mm 水泵与基础连接处装隔振垫等。设计中考虑了严格的降噪、减振措施，包括：锅炉燃烧器外罩隔声罩。 DN<50平时和事故排风系统。集水器,分水器要求由压力容器专业厂家制作,应符合劳动局有关规定及要求.排风风管采用镀锌钢板风管，钢板厚度按 执行。具体施工中请暖通专业施工人员配合结构专业做好留洞、支架等。施工中应与土建专业密切配合图中未尽事宜参照国家有关规范穿外墙的管道均作刚性防水套管排风口采用单层百叶风口事故排风机应为防爆风机。烟道法兰连接处垫以 厚的石棉橡胶板，烟道与烟室连接处的缝隙，应以石棉绳填实，以免漏风。叶窗安装消声百叶窗、进排风竖井内贴超细玻璃棉、水泵进出口安装泵用波纹补偿器 为满足锅炉间和值班控制室及水泵间的通风换气和防火要求，设置自然进风及和机械排风系统， 风管标高见平面图，水管标高内指管中心标高，图中所注标高以米计，管径距离以毫米计。14.013.012.0119.39.61802103003301507.02008.827024030040037045030025010.635011.6与验收规范>>为准。25095R417-115020030035044.四、其他4.6.6.5. 直径。DN253.2.1.所有管道阀门16.15.三、送风 、排风部分3.2.1. 其中排风系统分为 锅炉间进、排百 规定及图集执行。用蝶阀。91SB1-用截止阀,DN>50预留孔洞详图册,P122.暖91SB 应除锈刷防锈漆两遍.再保温,软化（补给）水管热力管道和设备在包扎保温材料前应进行水压试验，试验压力规定如下：热力设备按厂家的技术要求进行。排污管埋地部分加强防腐后再保温。管道试验压力按设计压力的 倍进行试压。排烟管管道保温厚度为 每台锅炉的烟管道上安装烟道闸门、水平烟道敷设时应保持 以上的抬头布置。所有压力表、温度计等在施工时平、剖面图不详之处须参照“热力系统图”现场安装于相应 各种管道及设备或保温表面涂色（外包镀锌铁皮的除外），并以箭头表示介质流动方向。涂色规定见下表： 为 ，2182400m，生活热水系统定压 ， 年版220.15MPa13#4总热负荷 11.13.12.采暖回水管烟道管道名称采暖供水管10.排烟管，除污器等。管道试压合格后，17.5MW台 19.8.，水系统管道保温厚度为 红色绿环暗灰绿色白环1.5红色涂 色排水管排污管1%管道名称自来水管 ，外包镀锌铁皮。80mm50%%DC保温材料采用岩棉绿色黑环黑色绿色黄环涂 色 的适当位置。50mm管道沿墙或柱敷设时，管道中心线离墙或柱表面的距离，除图中已注明的外，一般可参考下表尺寸，结合具体 当调整采用。 情况适 生活热水锅炉循环水泵生活热水变频调速补水泵采暖变频调速补水泵全自动燃气热水锅炉全自动燃气热水锅炉工程总负责专业负责初 审6型弹簧管压力表泵用波纹补偿器五其它电热水器21电磁阀减压阀双金属温度计仪表12Y6四5ZDF-1251.6CHBB80RX06-1751.6CHBB200RX06-190WSS T=0~150%%DCY-150 P=0~1.6MPa1.6CHBB40RX06-95A41H-16CDN125DN80安全阀截止阀43蝶式止回阀2三、序阀门对夹式蝶阀1名号DN80D373F-16Y43H-16CH-16H77F-16DN20DN40DN80DN40DN80DN300DN200DN50D373F-16D373F-16D373F-16D373F-16D373F-16称型DN350DN200DN250DN125DN300及号规33个8个1个个84个个11个个11用户自配审 定审 核注 册 师2热镀锌钢管个13个个1个个141个个个244个2量个2个个82个个43格位单数备注1二、1514131211燃烧器隔声罩无缝钢管管材5.6MW 型除污器卧式直通除污器烟道闸门Y集水器10987海绵铁过滤除氧器常压密闭除氧水箱分水器全自动软水器N-06N-05N-01N-03N-04N-02图 号N-08N-07纸图目录8675423序号1 设备基础平面图锅炉房剖面图（一） 锅炉房烟道平面图 通风平面图锅炉房剖面图（二）改改改改改锅炉房首页 锅炉房热力系统图 锅炉房平面布置图改改改图 名N-08作废N-07N-04N-05N-06作废作废作废作废N-02N-03N-01备 注作废作废作废453采暖循环水泵号2一、1序锅炉及辅助设备名2台配套壁挂式变频控制柜SLS40-1000206-04米建设单位工程名称设 计校 核制 图DN80DN20D38x3DN125D133x4.0D76x3.5D57X3.5D219X6.0锅炉房首页日 期阶 段图 别图 号设计号米米米米米米米现场测量后制作D700 L=2530mmD377X9.0D325x8.0D273X7.0%%c250DN80800x400DN350 (单罐流量型）Q=28m/h N=40W（220V）V=10m %%C2200X3950（H）D700 L=2530mmQ=6.3m/h H=12.5mH O N=0.55kWQ=30m/h 33THO-1600TRA-1400332米米米个3个个个个个31111手动控制泵吸入端承压带液位显示控制器个台11台套110.8MPa2003.12施 工N-01暖 通改配套壁挂式变频控制柜设 备 材 料 表1.25MPa18.5KW0.7MW额定热功率： 功率：0.7MPaQ=35m/h H=22mH O N=5.5kW65GDL24-12X8Q=28.8m/h H=88mH O N=11kWSLWR80-125Q=226m/h H=33mH O N=30kW额定供回水温度： SLWR200-400B33工作压力32295/70%%DC24KW85/60%%DC额定热功率： 功率：额定供回水温度： 运行温度： 工作压力LSS0.7-0.7/95/70-QWNS5.6-1.25/95/70-Q号称型95/70%%DC5.6MW及规格烟囱为后侧水平出口泵吸入端承压标高见图泵吸入端承压泵吸入端承压2台台2台40.8MPa1.2MPa1.2MPa标高见图烟囱为后侧水平出口提供生活热水用热台台13位单数量提供采暖用热备注

2）系统图
系统图又称流程图，也叫系统轴测图，与平面图 配合，表明了整个采暖系统的全貌。供暖工程系统图 应以轴测投影法绘制，并宜用正等轴测或正面斜轴测 投影法。当采用正面斜轴测投影法时，y轴与水平线 的夹角可选用45°或30°。系统图的布置方向一般应 与平面图一致。
系统图包括水平方向和垂直方向的布置情况。
2.比例 总平面图、平面图的比例，宜与工程项目 设计的主导专业一致。
3.图例 采暖与空调水管管道阀门与附件、调控装 置和仪表等，常用图例绘制。
二、 采暖施工图
（一）采暖施工图的组成

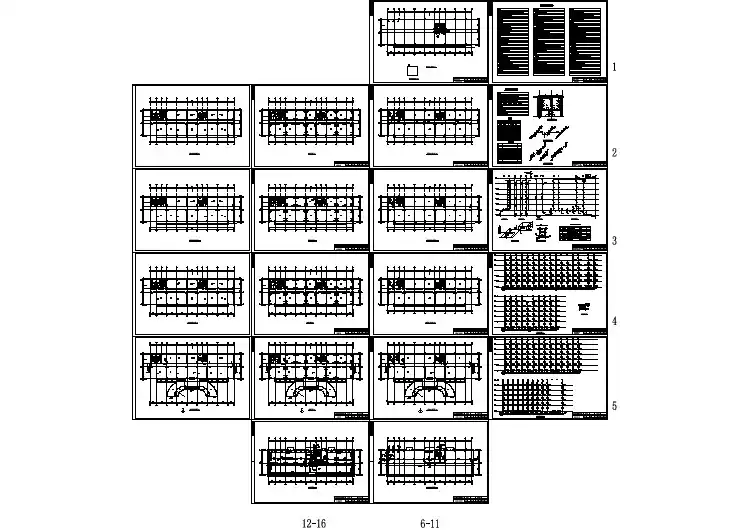

采暖工程施工图由文字部分和图示部分组成。文字部 分包括设计施工说明、图纸目录、图例及设备材料表等， 图示部分包括平面图、系统图和详图。
室内供暖平面图表示建筑各层供暖管道与设备的平面 布置。内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主要 尺寸、指北针，必要时应注明房间名称。建筑（各房间分 布、门窗和楼梯间位置等）。在图上应注明轴线编号、外 墙总长尺寸、地面及楼板标高等与采暖系统施工安装有关 的尺寸。
（2）热力入口位置，供、回水总管名称、管径。
•图3 柱型、圆翼型散热器画法 •图4 光管式、串片式散热器画法
（8） 采暖系统编号、入口编号由系统代号和顺 序号组成。室内采暖系统代号“N”，其画法如图5 所示，其中图(b)为系统分支画法。
•图5 系统代号
（9）竖向布置的垂直管道系统，应标注立管号 ，如图6所示。为避免引起误解,可只标注序号,但 应与建筑轴线编号有明显区别。
（7） 在安装和调整运转时应遵循的标准和规范。 （8）施工注意事项，施工验收应达到的质量要求； 2）图纸目录 包括设计人员绘制部分和所选用的标准图部分。
3）图例

（3） 在采暖平面图和系统图中表示不清楚又无法用
文字说明的地方，一般可用详图表示。采暖系统施
① ② ③
PPT文档演模板
室内采暖工程施工图预算
3.3 采暖安装工程量计算及定额应用
•3.3.1 采暖工程量计算的依据
（1）采暖工程的施工图设计、配套的土建施工
（2）采暖工程施工及验收规范、质量评定标准。
PPT文档演模板
③ ④
室内采暖工程施工图预算
采暖系统图主要表示采暖系统管道在空间的走 向，识读采暖管道系统图时，要注意以下几点：
①弄清采暖管道的来龙去脉，包括管道的空间 走向和空间位置，管道直径及管道变径点的位置；
② ③ ④和平面图对照，看哪些管道是明装，哪些管
PPT文档演模板
室内采暖工程施工图预算
PPT文档演模板
Hale Waihona Puke 室内采暖工程施工图预算（3）钢制板式散热器 钢制板式散热器型号表示方法如图3.12
（4 钢制扁管散热器型号表示方法如图3.13
PPT文档演模板
室内采暖工程施工图预算
PPT文档演模板
•图3.7 铸铁散热器
室内采暖工程施工图预算
•图3.8 钢制散热器
•（a）闭式钢串片散热器；（b）钢串片式散热器；（c）钢制板式散热器； •（d）扁管单板式散热器
PPT文档演模板
室内采暖工程施工图预算
PPT文档演模板
•图3.9 钢制柱式散热器
室内采暖工程施工图预算
PPT文档演模板
•图3.10 钢制柱式散热器型号表示方法
室内采暖工程施工图预算
PPT文档演模板
•图3.11 闭式对流散热器型号表示方法
室内采暖工程施工图预算
PPT文档演模板

回水立管中心距送水立管中心 .&’’， 上下测尺应准确， 将从顶层的回
第十一章
采暖工程施工
・ ,*+ ・
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
第十一章
采暖工程施工
・ -!% ・
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
缝的距离， 不能满足施工规范和管道安装工艺标准规定的要求。 严禁在主干管端头处制作 “ #” 型羊角式 !" 采暖管道主干管分支安装， 弯管赖连接分支管道， 以防影响水的流量和产生阻力。 供热管道的管材、 管件的材质应符合设计及规范的要求。采暖管道应 使用钢馆； 热水供应管道应使用镀锌的钢管、 管件及配件。 埋设或敷设在不通行地沟内的供热管道， 除安装阀类处采用法兰连接 外， 其他接口均应焊接。在分支管路有阀类的地方， 应设检查井。 供热管道的坡度， 应符合设计要求。如设计无要求， 其坡度应符合以下 要求： $" 热水采暖和热水供应的管道以及汽水同向流动的蒸汽和凝结水的管 但不得小于 !&。 道， 其坡度一般为 %&， 其坡度不得小于 ’&。 !" 汽水逆向流动的蒸汽管道， 地沟内管道 （包括保温层） 安装位置应符合以下规定： $" 与沟壁间保留的净距 $(( ) $’(**； !" 与沟底间保留的净距 $(( ) !((**； 半通行和通行地沟 %" 与沟顶间保留的净距不通行地沟为 ’( ) $((**； 为 !(( ) %((**。 架空敷设的供热管道安装高度， 如设计无要求， 应符合以下要求： 不应低于 !"’*； $" 人行地区， 不应低于 +"’*； !" 通行车辆地区， 距轨顶不应低于 ,*。 %" 跨越铁路， 蒸汽喷射器的组装， 应符合以下要求： 喷嘴与混合室、 扩压管的中心必须一致。试运行 $" 蒸汽喷射器组装中， 时， 应调整喷嘴与混合室的距离。 一般不小于 ! ) %*。喷射器并联安装 !" 蒸汽喷射器出口后的直管段， 时， 每个喷射器后宜安装止回阀。 除污器、 疏水器、 减压器的型号、 规格及严密性， 必须符合设计要求。

签 名 专 业结 构建 筑给 排 水电 气暖 通签 名建 经 专 业泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名签 名 专 业结 构建 筑给 排 水电 气暖 通签 名建 经 专 业签 名 专 业结 构建 筑给 排 水电 气暖 通签 名建 经 专 业签 名 专 业结 构建 筑给 排 水电 气暖 通签 名建 经 专 业签 名 专 业结 构建 筑给 排 水电 气暖 通签 名建 经 专 业 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业建 经签 名暖 通电 气给 排 水建 筑结 构 专 业签 名 专 业结 构建 筑给 排 水电 气暖 通签 名建 经 专 业签 名耐火等级为一级。5.4.3.2.1.本工程为******有限公司小件车间，拟建于**经济技术开发区**镇**村西，为多层厂房（一）、工程概况一、设计说明： 建筑结构形式为：框架结构;设计合理使用年限为50年，抗震设防烈度为7度；： 建筑层数、高度： 地上六层，建筑高度23.50米。本工程建筑面积 7780平方米 耐火等级为一级。（二）、设计范围：（二）、设计范围：（二）、设计范围：本设计范围包括建筑的给水排水、消防、采暖、防排烟及通风。（二）、设计范围：（三）、设计依据：《建筑给水排水设计规范》GB50015-20031.2.GB50016-2006《建筑设计防火规范》3.GB50140-2005《建筑灭火器配置设计规范》4.GB50242-2002《建筑给排水及采暖工程施工质量验收规范》5.GB50019-2003《采暖通风与空气调节设计规范》6.建设单位提供的周围市政资料及其它设计要求 （四）、系统设计：本工程设有给水系统、排水系统、雨水系统、消火栓系统、干粉灭火器设置、防排烟及通风系统、采暖系统。给水系统：给水系统：1.给水系统：给水系统：1.11.21.3本工程设计秒流量为 3.53 L/s。计量方式：在一层管道井内设入户总表.本工程由城市管网供水，供水压力0.3MPa。水压超过0.35MPa,入户管需设减压阀。通气方式：直接伸顶通气。伸顶透气管高出屋面500mm。透气管超过屋面需设避雷装置。2.2本工程卫生间污废水采用合流制。2.1排水系统：2.雨水系统：3.3.1屋面雨水外排至散水处，再汇流进雨水井。3.3屋面雨水采用型雨水斗873.4消火栓给水系统：4.室内消火栓用水量为 室外消防水量为 。火灾延续时间2小时。4.箱及一套加压稳压装置，为消火栓系统稳压.4.34.4室内消火栓管网成环状布置，有两条消防引入管。屋顶设试验消火栓。室内消火栓箱型号为SG24A65-P。4.5室内消火栓:消火栓型号为SN65，龙带为DN65衬胶水龙带，长25米,直流水枪型号为QZ19/%%C19，消防泵启泵按钮。室外设两套消防水泵接合器4.6消火栓给水泵的控制:消火栓给水泵两台，互为备用。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启4.715L/S;25L/S移动式灭火器：5.本工程按中危险等级配置灭火器。每个消火栓处设置两具磷酸铵盐干粉灭火器MF/ABC3。通风、防排烟系统6.自然排烟的设置：6.1内走道、门厅采用可开启外窗的自然排烟方式。本工程采暖热负荷：259kW7.2.17.2采暖设计7.2.2采暖系统：采暖系统形式采用同程式下供下回双管并联系统；散热器采用铜铝复合柱翼型散热器SCTLZY-7.5/6-1.0型，标准量为151W（Δt=64.5℃）。 工作压力1.0MPa。4.7 消火栓栓口距地面或楼板面1.10m。采暖系统7.7.1.37.1.27.1.1设计参数7.1冬季采暖室外计算干球温度：-6%%dC,室外平均风速：3.3m/s。热源：采暖供回水温度60/50%%dC，系统工作压力0.4MPa。室内设计温度：办公室、车间：20%%dC,门厅、卫生间16%%dC。设计参数共用立管：顶端设自动排气阀。7.2.37.2.4热计量方式:总热计量设在负一层热力控制室内，详见04K502(选用自力式压差控制阀）7.2.5采暖管管材：采用承压不低于1.6MPa的热镀锌管材。）2水暖设计说明（采暖系统原理图（2）负一给排水、消防平面图一层给排水、消防平面图给排水大样图图号图纸名称图纸规格-1水暖施A1-2水暖施图纸目录图例）2水暖设计说明（A1-3水暖施给排水系统原理图、消防水箱原理图、消防设备和主要材料明细表A1-4水暖施二层给排水、消防平面图A1-5水暖施三~五层给排水、消防平面图A1-6水暖施六层给排水、消防平面图A1-7水暖施屋顶给排水、消防平面图 机房屋顶给排水平面图A1-8水暖施负一层采暖平面图A1-9水暖施一层采暖平面图A1-10水暖施二层采暖平面图A1-11水暖施A1-12水暖施A1-13水暖施A1-14水暖施三~五层采暖平面图A1-15水暖施A1-16水暖施六层采暖平面图A1采暖系统原理图（1） 散热器连接详图）1水暖设计说明（图纸目录例图减压阀漏蹲小脸地暖盘管间距用A表示。7.指洗脸盆 指小便器 指蹲便器 指地漏 指洗涤盆系统图中各汉字表示的器具对应如下：平面图中对称及相似的管道，系统图用同一个表示，h代表各层室内地面标高。6.5.室外采暖供回水干管采用玻璃棉保温。5.全部给水配件均采用节水型产品.6.散热器涂非金属涂料，增大散热量。4.本工程热力入口设置热量总表。3.保温屋顶k=0.43W/m2.K 外保温墙体 k=0.41W/m2.K 2.围护结构热工计算参数外窗k=2.60W/m2.K 1.（九）、节能专篇：4.保温管道：进行保温后，外壳再刷防火漆二道。室外露天敷设的采暖、给水管道采用50mm玻璃丝棉保温，并设电伴热防冻。4.条的规定进行冲洗。8.6.2中GB50242-2002保温应在完成试压合格及除锈防腐处理后进行。5.直埋管道采用聚氨酯保温层，聚乙烯外套管,详图集L04N905-50 管井采暖立管做保温，保温材料采用玻璃丝棉管壳，DN<40 25mm；DN≥40 30mm。保温结构详图集L04N905-41结构3。采暖管道按《建筑给水排水及采暖工程施工质量验收规范》4.非采暖空间给水管道、消火栓管道采用玻璃棉保温，厚度参见采暖保温厚度。当管道标高发生矛盾时，符合小管让大管有压管让无压管的原则；3.未尽事宜请按现行国家或省、市有关现行规范、规定执行。 4.本图所注压力管道标高均指管中心标高,雨水、污水等重力流管道标高指管内底。2.计算。mm计算外，其余以m图中所注尺寸除管长、标高以1.（八）、其它：3.6.各种金属管道应在试压合格后进行油漆、防腐、保温。5.管道支架除锈后刷樟丹二道，灰色调和漆二道。3.明装热镀锌管刷樟丹二道，红色调和漆二道;埋地部分刷冷底子油一道、石油沥青三道。2.排水铸铁管，埋地部分刷冷底子油一道，石油沥青两道；1.在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。（五）、管道冲洗：（六）管道和设备的保温：1.2.（七）、防腐及油漆：室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时最大设计流量。3.2时最大设计流量。室内消火栓给水系统与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防3.1消防给水管道冲洗：3.雨水管和排水管冲洗以管道通畅为合格。2.条的规定。4.2.3中GB50242-2002工质量验收规范》的流速进行冲洗，并符合《建筑给水排水及采暖工程施1.5m/s给水管道在系统运行前须用水冲洗和消毒，要求以不小于1.建 经暖 通电 气给 排 水建 筑结 构序号123456789101112131141516温控阀N采暖管伸缩节W污水管管道附件系统平面液压浮球阀蝶阀闸阀阀门止回阀倒流防止器自动排气阀YJ图雨水管低区给水管例名称图例名称管道：通气帽形过滤器YPS系统系统平面平面清扫口立管检查口形存水弯形存水弯圆形地漏刚性防水套管固定支架平面系统室内单口消火栓消防设施消火栓给水管X磷酸铵盐干粉灭火器 专 业签 名 专 业签 名4.排水立管穿屋面采用铸铁管，做防腐处理。3.12.2雨水采用镀锌钢管，沟槽或法兰连接。采暖管管材：供回水干管采用承压1.6MPa热镀锌钢管污废水管管材：重力自流立管采用PVC-U普通内螺旋管，埋地管采用柔性接口机制铸铁管；2.1排水管道：2.管径不大于80mm接口,采用丝接;管径大于80mm采用沟槽式或法兰连接.阀门及需拆卸部位采用法兰连接.消防给水管道：3.管，熔接。1.（一）、管材 给水管管材：给水干管DN80及以上采用内外衬塑钢管，小于DN80采用内衬塑钢管。支管给水用PPR（S5）二、施工说明消火栓给水管道埋地部分采用给水铸铁管。室内部分采用内外壁热镀锌钢管(公称压��

采暖系统的设计和施工说明一般包括以下内 容： （1）建筑物的采暖面积、热源的种类、热媒 参数、系统总热负荷。
（2） 采用散热器的型号及安装方式、系统形式。
（3） 在安装和调整运转时应遵循的标准和规范。 （4） 在施工图上无法表达的内容，如管道保温、 油漆等。 （5） 管道连接方式，所采用的管道材料。 （6） 在施工图上未作表示的管道附件安装情况， 如在散热器支管与立管上是否安装阀门等。
2、平面图
表示建筑物各层采暖管道与设备的平面布置，比例 一般与建筑平面图的比例相同。
(1)采暖施工平面图与建筑施工平面图的相 同之处
它们都注明了指北针、轴线编号、房间主要尺寸， 并标明了各房间分布、门窗和楼梯间位置等。
(2)采暖施工平面图的不同之处
1)楼层平面图(即中间层平面图） 立管的位置及编号 。 散热器的位置及每组散热器的片数，散热器的 安装与立、支管的连接方式。
方形补偿器
集气罐
采暖顶层平面图
在顶层平面图中，供水总立管设在（ ⑦ ）轴线附近，与L15立 管连接的供水干管管径分别为（ DN32）和（ DN25）,集气罐位 于（ ⑥ ）轴线两侧。
在底层平面图中，供热引入管设在靠近（ ①或A ）轴线附近， -0.70 DN70 标高为（ )m,管径为（ ），回水总管的管径为 （ DN50），与L13立管连接的回水干管管径分别为（ DN25）和 （ DN32）, 供水立管共有（ 15 ）根,L10立管连接的散热器片 数为（ 5 ）。
采暖施工图常用图例
散热器 供水干管 回水干管 供水立管
固定支架
地沟
采暖底层平面图
在底层平面图中，供热引入管设在靠近（ ⑥）轴线附近，管径 为（ DN50），回水总管的管径为（ DN50），与L14立管连接的 回水干管管径分别为（ DN25）和（ DN20）, 供水立管共有（15 ） 根,L12立管连接的散热器片数为（ 12 ）。

工程建设图集 (水、电、暖、消）图集号图集中文名称04S206 自动喷水与水喷雾灭火设施安装03K501-1 燃气红外线辐射供暖系统设计选用及施工安装05SK603 民用建筑工程设计互提资料深度及图样—暖通空调专业05R502 燃气工程设计施工04DX002 工程建设标准强制性条文及应用示例(房屋建筑部分。

电气专业) 04DX003 民用建筑工程电气施工图设计深度图样05DX004 民用建筑工程电气初步设计深度图样》93(03)D101-2 户外电力电缆终端头2003年局部修改版03D103 10kV及以下架空线路安装03D201-4* 10／0．4kV变压器室布置及变配电所常用设备构件安装96D301-1 线槽配线安装97D302-2 低压母线分段断路器二次接线02SS405-1 硬聚氯乙烯(PVC—U)给水管安装02(03)S515 排水检查井2003年局部修改版04S519 小型排水构筑物04S520 埋地塑料排水管道施工94S602-4 深井潜水泵井室94S602-5 附属设备及土建详图94S602-6 深井泵房电气设计图集02S701 砖砌化粪池94K101-2 玻璃钢屋顶风机基础及安装96K110-2 皮带防护罩94K120-1 轻型蝶阀94K302 卫生间通风器安装03S402 室内管道支架及吊架02SS405-3 铝塑复合给水管安装02S515 排水检查井05SS904 民用建筑工程设计常见问题分析及图示(给水排水93K110-1 风机入口阀97K130-1 ZP型片式消声器、ZW型消声弯管94K402-1 集气罐制作及安装05SDX006 民用建筑工程设计常见问题分析及图(电气专业)》94D101-5 35kV及以下电缆敷设99D203-1 35／6(10)千伏变配电所二次接线(交流操作部分)04D701-1* 电气竖井设备安装03D702-3* 特殊灯具安装92X101-1 架空通信线路安装和墙壁电缆安装01SSl26 住宅用热水器选用及安装04S202 室内消火栓安装05SS903 民用建筑工程互提资料深度及图样(给水排水)03K132 风管支吊架96K150-2 圆伞形风帽94K303 分体式空调器安装02R110 燃气(油)锅炉房工程设计施工图集99D102-1 6~10kV铁横担架空绝缘线路安装90D703-1 水箱及水池水位自动控制安装03X801-1 建筑智能化系统集成设计图集01S122-6 SW、WW系列浮动盘管型半即热式水加热器选用及安装02S403 钢制管件02SS405-2 无规共聚聚丙烯(PP—R)给水管安装03SS505 柔性接口给水管道支墩05SS905 给水排水专业教学及见习工程师应用图册05K210 采暖空调循环水系统定压99R101 燃煤锅炉房工程设计施工图集05R103 热力站设计施工图集95R417-1 室内热力管道支吊架00DX001 建筑电气工程设计常用图形和文字符号90D303-1 交流380V鼠笼电动机常用控制电路图99(03)D501-1* 建筑物防雷设施安装2003年局部修改版04FK01 防空地下室通风设计示例04FD01 防空地下室电气设计示例01SSl05 常用小型仪表及特种阀门选用安装01S123 贮水罐选用及安装01S201 室外消火栓安装99S304 卫生设备安装02S404 防水套管03S407-1 建筑给水金属管道安装一铜管03S504 刚性接口给水承插式铸铁管道交墩94S602-2 半地下式深井泵房96K120-2 钢制蝶阀02R111 小型立、卧式油罐图集01R406 温度仪表安装图03R402 除污器04S204 消防专用水泵选用及安装94S602-3 深井泵罩01K403 风机盘管安装（含01（03）T403的2003局部修订）05SK605 暖通空调专业教学及见习工程师应用图册98R401-1 常压密闭水箱05SDX007 建筑电气教学及见习工程师应用图册93(03)D101-1 户内电力电缆终端头2003年局部修改版93D101-3 电力电缆终接头99D703-2 液位测量装置安装04X501* 火灾报警及消防控制99X601 住宅智能化电气设计施工图集02S101 矩形给水箱99S203 消防水泵接合器安装95S517 排水管道出水口95(03)S517 排水管道出水口（2003年局部修改版）04S531-5 湿陷性黄土地区排水检查井04S801-1 钢筋混凝土倒锥壳保温水塔94K101-1 轴流式通风机05K602 民用建筑工程暖通空调及动力初步设计深度图样03R411-1 室外热力管道安装(地沟敷设)03R411-2 室外热力管道地沟93D101-1 户内电力电缆终端头98D301-2 硬塑料管配线安装03D301-3* 钢管配线安装94D401-3 爆炸和火灾危险环境下电气线路和电气设备安装96D702-2* 常用灯具安装03X102 移动通信室内信号覆盖系统97X700(下) 智能建筑弱电工程设计施工图集04FD02 防空地下室电气设备安装98S102 卧式水泵隔振及其安装05R407 疏水装置的选用与安装95SSl03 立式水泵隔振及其安装01S122-1 RV系列导流型容积式水加热器选用及安装04S301 建筑排水设备附件选用安装01(03)S305 小型潜水排污泵选用及安装2003年局部修改版04S407-2 建筑给水金属管道安装一薄壁不锈钢管03SS703-1 建筑中水处理工程(—)05S902 民用建筑工程给水排水初步设计深度图样96K110-3 电动机防雨罩05SK604 民用建筑工程设计常见问题分析及图示—暖通空调及动力专业93D101-2 户外电力电缆终端头99D201-2 干式变压器安装03D501-3* 利用建筑物金属体做防雷及接地装置安装03D705-1* 电热采暖、伴热设备安装05X101-2* 地下通信线缆敷设02X101-3* 综合布线工程设计施工图02SSl04 二次供水消毒设备选用与安装01S122-9 SS、MS系列U形管型容积式水加热器选用及安装03S401 管道和设备保温、防结露及电伴热05S502 室外给水管道附属构筑物03S702 钢筋混凝土化粪池98K101-3 离心式通风机安装图(A式在钢支架上安装04K502 热水集中采暖分户计量系统施工安装00D101-7 预制分支电力电缆安装01D203-2* 6—10千伏配电所二次接线(直流操作部分)01D302-3* 低压母线分段断路器二次接线(续)04D701-3* 电缆桥架安装03X301-1* 广播与扩声01SJ914 住宅卫生间99(03)S203 消防水泵接合器安装2003年局部修改版95S124 自控恒温装置92S303 医院卫生设备安装02SS405-4 交联聚乙烯(PE-X)给水管安装97S501-1 井盖及踏步95S518-1 雨水口(铸铁井圈)04S531-2 湿陷性黄土地区给水排水检漏管沟04S531-3 湿陷性黄土地区给水排水检漏井94S602-1 地面式深井泵房04K102 风机安装03K404 低温热水地板辐射供暖系统安装03SR113 中央液态冷热源环境系统设计施工图集01R409 管道穿墙、屋面防水套管01R414 室外热力管道安装(架空支架)含局部修改版01(03)R414) 98R419 管道与设备保冷03X602 智能家居控制系统设计施工图集97X700(上) 智能建筑弱电工程设计施工图集04FS01 防空地下室给排水设计示例98S205 消防增压稳压设备选用与安装(隔膜式气压罐)04S516 混凝土排水管道基础及接口96K150-3 圆锥形风帽05K405 新型散热器安装04K601 民用建筑工程暖通空调施工图设计深度图样03R102 蓄热式电锅炉房工程设计施工图集01R405 压力表安装图97R412 室外热力管道支座01R415 室内动力管道装置安装(热力管道)01R416 室内动力管道装置安装(乙炔氧气管道)04DXl01-1 建筑电气常用数据03D603* 住宅小区建筑电气设计与施工02X201-1* 空调控制系统94X401-1 工业电视系统安装图03X401-2* 有线电视系统04S107 游泳池附件安装及设备选用01S125 开水器(炉)选用及安装03SS408 住宅厨、卫给排水管道安装02S501-2 双层井盖03K202 离心式水泵安装05R401-3 蓄热式水箱选用与安装94R404 热力管道焊制管件及设计选用图97D201-1 35／0．4kV变压器室布置及设备构件安装95D202-1 蓄电池安装01D303-3* 常用水泵控制电路图99D501-1* 建筑物防雷设施安装02D501-2* 等电位联结安装03D602-1* 变配电系统智能化设计(10kV及以下)03D704-1* 小演播室及多功厅灯光设计03X101-4* 综合布线系统工程设计实例03X201-2* 建筑设备监控系统设计与安装01S302 雨水斗01S305 小型潜水排污泵选用及安装96S823~96S838 矩形钢筋混凝土清水池有效容积50m3—4000m3 99K103 防、排烟设备安装96K150-1 筒形风帽及附件05R501 公用设备专业常用压力管道设计93D101-4 电力电缆终端头及接头99D303-2 常用风机控制电路图91D401-2 吊车裸滑触线安装03D501-4* 接地装置安装91D701-2 封闭式母线安装04D702-1* 常用低压配电设备安装96S406 建筑排水用硬聚氯乙烯(PVC—U)管道安装03R401-2 开式水箱05K407 疏水装置的选用与安装03SR417-2 装配式管道吊挂支架安装图05SDX005 民用建筑工程设计互提资料深度及图样(电气专业)》93(03)D101-3 电力电缆终接头2003年局部修改版00D202-2 应急柴油发电机组安装90D401-1 塑料防护式安全滑触线安装05D702-4* 用户终端箱04FS02 防空地下室给排水设计02S106 中小型冷却塔选用及安装01S122-5 TBF系列浮动盘管型半容积式水加热器选用及安装01S122-7 BDG系列浮动盘管型半容积式水加热器选用及安装04S409 建筑排水用柔性接口铸铁管安装90S503 格栅、格网及起吊架95S518-2 雨水口(混凝土井圈)04S531-1 湿陷性黄土地区给水排水管道基础及接口04S531-4 湿陷性黄土地区给水阀门井04S802-1 钢筋混凝土倒锥壳不保温水塔04S901 民用建筑工程给水排水施工图设计深度图样96K402-2 散热器及管道安装98R418 管道与设备保温03R420 流量仪表管路安装图93(03)D101-4 电力电线终端头及接头2003年局部修改版99D101-6 矿物绝缘电缆敷设99D102-2 1000V以下铁横担架空绝缘线路安装04D201-3* 室外变压器安装04D202-3* 集中型电源应急照明系统99D302-1 低压双电源切换电路图04CD01 双电源自动转换装置设计图集95SS103 立式水泵隔振极其安装01SS105 常用小型仪表及特种门选用安装05K232 汽水集配器目录－－国家工程建设标准设计图集（给排水）S1-1 全国通用给水排水标准图集(合订本) S1-1S1-2 全国通用给水排水标准图集(合订本) S1-2S1-A 给水设备安装(冷水部分)S1-(一)S1-B 给水设备安装(热水及开水部分)S2-(二)S101 矩形给水箱 02S101S102 卧式水泵隔震及安装 98S102SS103 立式水泵隔震及安装 95SS103SS104 二次供水消毒设备选用与安装 02SS104SS105 常用小型仪表及特种阀门选用安装 01SS105 S106 中小型冷却塔选用及安装02S106S107 游泳池附件安装及设备选用 04S10705S108 倒流防止器安装05S108S122 水加热器选用及安装 01S122(1～10)S123 贮水罐选用及安装 01S123S125 开水器（炉）选用及安装 01S125SS126 住宅用热水器选用及安装 01SS126S2-1 全国通用给水排水标准图集(合订本) S2-1S2-2 全国通用给水排水标准图集（合订本）S2-2 S2 消防设备安装 S2S201 室外消火栓安装 01S201S202 室内消火栓安装99S202S203 消防水泵接合器安装 99S203S204 消防专用水泵选用及安装04S204S205 消防增压稳压设备选用与安装（隔膜式气压罐）98S205 S206 自动喷水与水喷雾灭火设施安装 04S206S301 建筑排水设备附件选用安装 04S301★S302 雨水斗 01S302S3-1 全国通用给水排水标准图集(合订本) S3-1S3-2 全国通用给水排水标准图集(合订本) S3-2S3 排水设备及卫生器具安装 S3S302 雨水斗 01S302S304 卫生设备安装 99S304S305 小型潜水排污泵选用及安装 01S305S4-A 室内给水排水管道及附件安装(一) S4(一)S4-B 室内给水排水管道及附件安装(二) S4(二)S401 管道及设备保暖、防结露及电伴热03S401S402 室内管道支架及吊架 03S402S403 钢制管件 02S403S404 防水套管 02S404S405 给水塑料管安装 02S405-1～4S406 建筑排水用硬聚氯乙烯（PVC－U）管道安装 96S406S407－1 建筑给水排水金属管道安装03S407－104S407-2 建筑给水金属管道安装--薄壁不锈钢管04S407-2 SS408 住宅厨、卫给水排水管道安装 03SS40804S409 建筑排水用柔性接口铸铁管安装04S409S501-1～2 单层、双层井盖及踏步S501-1～2S501－2 双层井盖02S501－2S502 室外给水管道附属构筑物 05S502★S504 刚性接口给水承插铸铁管道支墩03S504S505 柔性接口给水管道支墩03SS505S515 排水检查井 02S515S516 混凝土排水管道基础及接口 04S51604S519 小型排水构筑物04S519S520 埋地塑料排水管道施工 04S520★S701 砖砌化粪池 02S701S702 钢筋混凝土化粪池 03S702SS703-1 建筑中水处理工程(一) 03SS703-104S803 圆形钢筋混凝土蓄水池(总容积50-2000立方米)04S803S823 矩形钢筋混凝土清水池 (50～4000M3) 96S823～833、96S836～838 S901 民用建筑工程给水排水施工图设计深度图样04S901（含光盘）S902 民用建筑工程给水排水初步设计深度图样05S902（含光盘）目录－－国家工程建设标准设计图集（强弱电）DX001 建筑电气工程设计常用图形和文字符号 00DX001DX002 工程建设标准强制性条文及应用示例（电气部分）04DX002DX003 民用建筑工程电气施工图设计深度图样04DX003DX004 民用建筑工程电气初步设计深度图样05DX004DX006 民用建筑工程设计中常见问题分析及图示---电气专业05SDX006 DX101-1 建筑电气常用数据 04DX101-1★04CD01 双电源自动转换装置设计图集04CD01D101 电缆敷设 (2002年合订本)D101-1～7D103 10KV及架空线路安装 03D103D176 6-10KV铁横担架空绝线路安装 99D176SD181 线槽配线安装 96SD181D201-3 室外变压器安装04D201-3D201-4 10/0.4KV变压器室布置及变配电所常用设备构件安装 03D201-4 D202-3 集中型电源应急照明系统 04D202-3D203 变配电所二次接线(交、直流操作)(2002年合订本)D203-1～2D203-2 6-10KV变电所二次接线（直流操作）01D203-2D301 室内管线安装(2002年合订本) D301-1～2D301-1~3 室内管线安装D301-1~3★D301-3 钢导管配线安装 03D301-3D302 双电源切换及母线分段控制接线图 (2002年合订本)D302-1～3D303 常用电机控制电路图(2002年合订本)D303-2～3D302-3 低压母线分段断路器二次接线 01D302-3D303-3 常用水泵控制电路图 01D303-3D401 车间线路安装(2002年合订本)D401-1～3D501 防雷与接地安装（2003年合订本）D501－1～4D501-1 建筑物防雷设施安装99D501－1D501-2 等电位联结安装 02D501-2D501-3 利用建筑物金属体做防雷及接地装置安装03 D501-3D501-4 接地装置安装03D501－4D602-1 变配电系统智能化系统设计(10KV以下) 03D602-1D603 住宅小区建筑电气设计与施工 03D60397D701 高低压母线安装协97D70197D702 电气竖井线路与设备安装协97D702D701-1 电气竖井设备安装04D701-1D701-3 电缆桥架安装04D701-3D701 封闭式母线及桥架安装(2004年合订本)D701-3D702-1 常用低压配电设备04D702-1D702-1~2 常用低压配电设备及灯具安装（2002合订本）D702-1～2 D702-3 特殊灯具安装 03D702-305D702-4 用户终端箱05D702-4★D703 液位测量与控制D701－1～3D704 小演播室、多功能厅灯光设计 03D704-1D705-1 电热采暖、伴热设备安装 03D705-1X101 通信线路安装（合订本）X101－1～205X101-2 地下通信线缆敷设05X101-2X101-3 综合布线系统工程设计施工图集 02X101-3X101-4 综合布线系统工程设计实例 03X101-4X102 移动通信室内信号覆盖系统 03X102X201-1 空调系统控制 02X201-1X201-2 建筑设备监控系统设计安装 03D201-2X301-1 广播与扩声 03X301-1X401-2 有线电视系统 03X401－204X501 火灾报警及消防控制 04X501★X502 空气采样早期烟雾探测系统(2004合订本) 03X502 X601 住宅智能化电气设计施工图集 99X601X602 智能家居控制系统设计施工图集 03X602SX666 共用天线电视系统安装图 88SX666X700-1 智能建筑弱电工程设计施工图集 97X700-1X700-2 智能建筑弱电工程设计施工图集 97X700-2X801-1 建筑智能化系统集成设计图集03X801-1R4(二) 动力专业标准图集R4(二)R4(三) 动力专业标准图集R4(三)R402 除污器03R402R404 热力管道焊制管件设计选用图 94R404R405 压力表安装图01R405R406 温度仪表安装图01R406R409 管道穿墙、屋面防水套管 01R409R110 燃（油）锅炉房工程设计施工图集 02R110R111 小型立、卧式油罐图集02R111R112 拱顶油罐图集 02R112SR113 中央液态冷热源环境系统设计施工图集 03SR113 R411-1 室外热力管道安装（地沟敷设）04R411-1R411-2 室外热力管道地沟04R411-2R412 室外热力管道支座 97R412R413 室外热力管道安装(架空敷设) 01R413R414 室外热力管道安装(架空支架) 01R414R415 室内动力管道装置安装(热力管道) 01R415R416 室内动力管道安装(乙炔氧气管道) 01R416SR417-2 装配式管道吊挂支架安装图 03SR417-2R418 管道及设备保温98R418R419 管道及设备保冷98R419R420 流量仪表管路安装图 03R420R421 物(位)仪表安装图 03R421K101 通风机安装 K101-1～3K103 防排烟设备安装图 99K103K105 风帽及附件 K105-1～3K110 通风机附件安装(2002年合订本) K110-1～3K120 风管蝶阀(2002年合订本)K120-1～2K130-1 ZP型片式消声器、ZW型消声弯管 97K130-103K132 风管支吊架03K132★03K202 离心式水泵安装03K20205K232 分(集)水器分汽缸 05K232(新)★K302 卫生间通风器安装图（壁挂式、吊顶式）94K302K303 分体式空调器安装 94K303K402 散热器系统安装(2002年合订本) K402-1～2K403 风机盘管安装 01K403K404 低温热水地板辐射供暖系统安装 03K404K501-1 燃气红外线辐射供暖系统设计选用及施工安装 03K501-1 K601 民用建筑工程暖通空调及动力施工图设计深度图样04K601 K602 民用建筑工程暖通空调及动力初步设计深度图样05K602DX001 建筑电气工程设计常用图形和文字符号 00DX001DX002 工程建设标准强制性条文及应用示例（电气部分）04DX002DX003 民用建筑工程电气施工图设计深度图样04DX003DX004 民用建筑工程电气初步设计深度图样05DX004DX006 民用建筑工程设计中常见问题分析及图示---电气专业05SDX006 DX101-1 建筑电气常用数据 04DX101-1★04CD01 双电源自动转换装置设计图集04CD01D101 电缆敷设 (2002年合订本)D101-1～7D103 10KV及架空线路安装 03D103D176 6-10KV铁横担架空绝线路安装 99D176SD181 线槽配线安装 96SD181D201-3 室外变压器安装04D201-3D201-4 10/0.4KV变压器室布置及变配电所常用设备构件安装 03D201-4 D202-3 集中型电源应急照明系统 04D202-3D203 变配电所二次接线(交、直流操作)(2002年合订本)D203-1～2D203-2 6-10KV变电所二次接线（直流操作）01D203-2D301 室内管线安装(2002年合订本) D301-1～2D301-1~3 室内管线安装D301-1~3★D301-3 钢导管配线安装 03D301-3D302 双电源切换及母线分段控制接线图 (2002年合订本)D302-1～3D303 常用电机控制电路图(2002年合订本)D303-2～3D302-3 低压母线分段断路器二次接线 01D302-3D303-3 常用水泵控制电路图 01D303-3D401 车间线路安装(2002年合订本)D401-1～3D501 防雷与接地安装（2003年合订本）D501－1～4D501-1 建筑物防雷设施安装99D501－1D501-2 等电位联结安装 02D501-2D501-3 利用建筑物金属体做防雷及接地装置安装03 D501-3D501-4 接地装置安装03D501－4D602-1 变配电系统智能化系统设计(10KV以下) 03D602-1D603 住宅小区建筑电气设计与施工 03D60397D701 高低压母线安装协97D70197D702 电气竖井线路与设备安装协97D702D701-1 电气竖井设备安装04D701-1D701-3 电缆桥架安装04D701-3D701 封闭式母线及桥架安装(2004年合订本)D701-3D702-1 常用低压配电设备04D702-1D702-1~2 常用低压配电设备及灯具安装（2002合订本）D702-1～2 D702-3 特殊灯具安装 03D702-305D702-4 用户终端箱05D702-4★D703 液位测量与控制D701－1～3D704 小演播室、多功能厅灯光设计 03D704-1D705-1 电热采暖、伴热设备安装 03D705-1X101 通信线路安装（合订本）X101－1～205X101-2 地下通信线缆敷设05X101-2X101-3 综合布线系统工程设计施工图集 02X101-3X101-4 综合布线系统工程设计实例 03X101-4X102 移动通信室内信号覆盖系统 03X102X201-1 空调系统控制 02X201-1X201-2 建筑设备监控系统设计安装 03D201-2X301-1 广播与扩声 03X301-1X401-2 有线电视系统 03X401－204X501 火灾报警及消防控制 04X501★X502 空气采样早期烟雾探测系统(2004合订本) 03X502 X601 住宅智能化电气设计施工图集 99X601X602 智能家居控制系统设计施工图集 03X602SX666 共用天线电视系统安装图 88SX666X700-1 智能建筑弱电工程设计施工图集 97X700-1X700-2 智能建筑弱电工程设计施工图集 97X700-2X801-1 建筑智能化系统集成设计图集03X801-1。

0.51.1.1.51.59.14.1-121.0019.8021.1021.1020.6020.8020.8020.8020.8019.8019.8019.8017.8017.5017.5017.50热力接口G=0.35T/h19.8017.7017.50热力外网平面图1:500采暖入户井管道固定支架波纹膨胀节管道阀门井管径变径点直埋采暖回水管直埋采暖供水管图 例注:本图内管线长度只作为参考,以现场距离为准.过柏油路钢套管B4K21520JK20K19K14K13K12K11K1017.95K94.813.84.55.013.24.85.013.23.86.76.76.76.76.714.813.213.213.39.010.513.213.213.37.510.06.76.76.79.211.25.513.213.213.613.56.76.73.528.03.03.523.010.57.020.036.533.021.840.040.025.027.812.026.5B5G=1.51T/hDN40DN40G=1.43T/hDN40DN40DN40G=1.52T/hDN25G=0.33T/hG=0.31T/h车库}(%%P0.000)21.40(%%P0.000)21.4019.40(%%P0.000)(%%P0.000)19.40(%%P0.000)20.50(%%P0.000)19.9019.9019.9019.30(%%P0.000)20.7020.2020.10\H0.4444x\H0.4444x\H0.4444x\H0.4444x\H0.4444x2}2}2}次入口}\H0.4444x19.9019.3020.2020.1019.15(%%P0.000)19.3018.3518.3518.3518.30(%%P0.000)18.95街\P}心\P\H0.4444x18.25(%%

暖 通序号名称代号一技术标准1采暖与卫生工程施工及验收规范GBJ242-822热量单位、符合与换算GB2586-913热水锅炉参数系列GB3166-824锅炉烟尘排放标准GB3841-835安全阀GB12241-12243-89 6组合式空气处理机组噪声限值GB13326-917采暖通风与空气调节设计规范GB50019-20038城镇燃气设计规范GB50028-20069压缩空气站设计规范GB50029-200310氧气站设计规范GB50030-9111乙炔站设计规范GB50031-9112锅炉房设计规范GB50041-200813冷库设计规范GB50072-201014洁净厂房设计规范GB50073-200115石油库设计规范GB50074-200216采暖通风与空气调节术语标准GB50155-9217氢氧站设计规范GB50177-9318原油和天然气工程设计防火规范GB50183-9319旅游旅馆建筑热工与空气调节节能设计标准GB50189-9320发生炉煤气站设计规范GB50195-9421工业炉砌筑工程施工及验收规范GB50211-200422机械设备安装工程施工及验收规范GB50231-9823建筑给水排水及采暖工程施工质量验收规范GB50242-200224通风与空调工程施工质量验收规范GB50243-200225输气管道工程设计规范GB50251-9426锅炉安装工程施工及验收规范GB50273-200927制冷设备空气分离设备安装工程施工及验收规范GB50274-201028压缩机、风机、泵安装工程施工及验收规范GB50275-9829民用建筑工程室内环境污染控制规范GB50325-200130医院洁净手术部建筑技术规范GB50333-200231空调通风系统运行管理规范GB50365-200532地源热泵系统工程技术规范GB50366-200533城镇燃气技术规范GB50494-200934太阳能供热采暖工程技术规范GB50495-200935房间空气调节器电耗限定值及测试方法GB120213-8936制冷剂编号和安全分类GB/T7778-2001GB/T12712-9137蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求38金属波纹膨胀节用技术条件GB/T12777-9139一般用途离心通风机技术条件GB/T13275-9140小型贯流式通风机GB/T13933-9241组合式空调机组GB/T14294-9342热管术语GB/T14811-9343设备及管道保冷设计导则GB/T15586-199544风机盘管机组GB/T19232-200345水源热泵机组GB/T19409-200346蓄冷空调系统的测试和评价方法GB/T19412-200347工业循环水冷却设计规范GB/T50102-200348暖通空调制图标准GB/T50114-201049标准化工作导则GB/T1.1-200950采暖散热器灰铸铁柱型散热器JG3-200251采暖散热器灰铸铁翼型散热器JG4-200252采暖散热器铝制柱翼型散热器JG143-200253压铸铝合金散热器JG293-201054通风空调风口JG/T14-201055钢制柱型散热器JGJ29.1-8656钢制板型散热器JGJ29.2-8657灰铸铁柱型散热器JGJ30.1-8658灰铸铁长翼型散热器JGJ30.2-8659灰铸铁园翼型散热器JGJ30.3-8660采暖散热器系列参数螺纹及配件JGJ31-8661采用闭式小室测试采暖散热器的热工性能JGJ32-8662城市热力网设计规范JGJ34-9063洁净室施工及验收规范JGJ71-9064夏热冬冷地区居住建筑节能设计标准JGJ134-201065通风管道技术规程JGJ141-2004J363-200466空调变风量末端装置JG/T295-201067空气吹淋室JG/T296-201068蓄冷空调工程技术规程JGJ158-200869陶瓷工业锅炉施工及验收规程CECS1652004-9-2200470家用燃气燃烧器具安装及验收规程CJJ12代替CJJ12-86)71城镇燃气输配工程施工及验收规范CJJ33-200572供热术语标准CJJ55-9373聚乙烯燃气管道工程技术规程CJJ63-9574城镇燃气室内工程施工及验收规范CJJ94-200375通风管道技术规程CJJ141-2004J363-200476城镇供热系统安全运行技术规程CJJ/T88-200077热量表CJ128-200078燃气冷热电三联供工程技术规范CJJ145-201079城镇燃气用灰铸铁阀门通用技术要求CJ3005-9280供热用偏心蝶阀CJ/T92-199981高密度聚乙烯外户管聚氨脂泡沫塑料预制直埋保温管CJ/T114-2000代替CJ/T3002-199282导流型容积式水加热器和半容积式水加热器CJ/T163-200283城市供热管道用波纹管补偿器CJ/T3016-9384燃油壳管式热水机组CJ/T3084-199985城镇燃气术语CJ/T3085-199986间接加热式燃油燃气中央热水机组CJ/T3086-199987太阳能热水器选用与安装06J908-688住宅建筑采暖分户控制表热计量技术规定(试行)DB22/218-200089四川省城市燃气输配及应用工程设计、安装、验收规程DBJ203-8890地面辐射采暖及建筑给水共用聚丙烯(PP-C)DBJ41/T040-200091管道工程技术规程92制冷用R12.R22热力膨胀阀JB3548-8393机械工厂采暖通风与空气调节设计规范JBJ10-9694氨制冷系统安装工程施工及验收规范SBJ12-200095民用建筑防排烟技术规程DGJ08-88-200096防空地下室通风设计(2007年合订本)FK01-0297蒸气锅炉安全技术监察规程劳动部（96）276号文二标准图集(通风、空调)1国家标准图集合订本T12暖通空调标准图集(合订本)T33暖通空调标准图集(合订本)T64暖通空调标准图集(合订本)上T95离心式通风机混凝土基础89T104-16离心式通风机混凝土基础89T104-27暖风机安装图89T9108食堂小冷库选图集91T8009轻型蝶阀94T37010卫生间通风器安装图（壁挂式、吊顶式）94T45711分体式空调器安装图94T45812皮带防护罩96T11913电动机防雨罩96T12014钢制蝶阀（手柄式、拉链式）96T30215散热器及管道安装96T92216ZP 型片式消声器ZW 型消声弯管97T71017管道及设备保湿98T90118管道及设备保冷98T90219风机入口阀93K110-120轴流式通风机安装94K101-121玻璃钢屋顶风机基础及安装图94K101-222卫生间通风器安装94K30223分体式空调器安装94K30324集气罐制作安装94K402-125离心式通风机安装图（A 式钢支架上安装）98K101-326风机盘管安装01K40327低温热水地板辐射供暖系统安装01K40428离心式水泵安装03K20229低温热水地板辐射供暖系统安装03K40430燃气红外线辐射供暖系统设计选用及施工安装03K501-131热水集中采暖分户热计量系统施工安装04K50232民用建筑工程暖通空调及动力施工图设计深度图样04K60133风机安装05K10234采暖空调循环水系统定压05K20135分（集）水器 分汽缸05K23236新型散热器选用与安装05K40537民用建筑工程设计互提资料深度及图样(暖通)05SK60338民用建筑工程设计常见问题分析及图示05SK60439屋顶自然通风器选用与安装06K10540风管测量孔和检查门06K13141空气-空气能量回收装置选用与安装(新风换气部分)06K301-142空调系统热回收装置选用与安装06K301-243太阳能集热系统设计与安装06K50344水环热泵空调系统设计与安装06K50445冰蓄冷系统设计与施工图集06K61046防排烟系统设备及附件选用与安装07K103-247风阀选用与安装07K12048建筑空调循环冷却水系统设计与安装07K20349空调机房设计与安装07K30450洁净手术部和医用气体设计与安装07K50551工业通风排气罩08K10652金属、非金属风管支吊架08K13253通风管道沿程阻力计算选用表08K508-154民用建筑工程暖通空调及动力施工设计深度图样09K60155民用建筑工程暖通空调及动力初步设计深度图样09K60256风口选用与安装10K12157暖通动力施工安装图集（一）（水系统）10K50910R50458通风机安装（2002年合定本）K101-1～359通风机附件安装（2002年合订版）K110-1～360风管蝶阀K120-1～261风帽及附件（2002年合订版）K150-1～362散热器系统安装(2002年合订版）K402-1～263民用建筑工程暖通空调及动力设计深度图样K601～60264水泵出口软性接头N10565尼沃智线供暖系统2000YT002（总162）66暖通空调设计选用手册(上下)三动力设施标准图集及手册1装配式管道支架选用及安装88R4202变角形过滤器92R4233热力管道焊制管件及设计选用图94R4044室内热力管道支吊架95R4025热力管道焊制管件及设计选用图95R4046室内热力管道支吊架95R417-1原95R4027套管加热器96R3138管道穿屋面及地沟顶板防雨装置96R4099弹簧压力表安装图96R90110工业用玻璃水银温度计安装图96R90211室外热力管道支座97R41212常压密闭水箱98R401-113燃煤锅炉房工程设计施工图集99R50014压力表安装图01R40515温度仪表安装图01R40616管道穿墙屋面防水套管01R40917室外热力管道安装（架空敷设）（局部修改版）01（03）R41318室外热力管道安装（架空支架）（局部修改版）01（03）R41419室内动力管道装置安装（热力管道）01R41520室内动力管道装置安装（乙炔氧气管道）01R41621燃气（油）锅炉工程设计施工图集02R11022小型立、卧式油罐图集02R11123蓄热式电锅炉房设计施工图集03R10224开式水箱03R40125开式水箱03R401-226除污器03R40227室外热力管道安装（地沟敷设）03R411-128室外热力管道地沟03R411-229室内热力管道支吊架03R417-130差压流量仪表管道安装图03R42031物（位）仪表安装图集03R42132热交换站工程设计施工图集05R10333蒸气凝结水及疏水装置的选用与安装05R40734热水管道直埋敷设05R41035室内管道支吊架05R417-136常用压力管道设计与管理技术措施05R50137燃气工程设计施工05R50238地源热泵冷热源机房设计与施工06R11539直燃型溴化锂吸收式制冷（温）水机房设计与安装06R20140锅炉房风烟管道及附件06R40341动力专业设计常用数据06R50342空调用电制冷机房设计与施工07R20243气体站工程设计与施工08R30144管道及设备保温08R418-145管道及设备保冷08R418-246室外热力管道安装87SR416-147室外热力管地沟87SR416-248中央液态冷热源环境系统设计施工图集03SR11349开式水箱03SR401-250装配式管道吊挂支架安装图03SR417-251国家标准图集(合订本)R152动力设施标准图集合订本R4（95R402-96R425）53(一)、(二)、(三)动力专业标准图集(共三本)R454国家标准图集合订本R655水箱（2003年合订版）R401-1～256室内热力管道支吊架2003年合订版R417-1～257动力设施设计选用手册58暖通空调工程优秀设计图集（2）备注2004.04.01实施2002.6.1施行2004.8.1实施2002.4.1施行2002.4.1施行2011.3.1施行2002.10.1施行2004.8.1实行2002.8.1施行2002.10.1施行替代原90T911（一）、（二）新编2004.3.1实行原97G403改号代替原R4092002年6.1施行新编替代原87SR416-1替代原87SR416-2新编替代原96R407。

1-10.51.1.1.51.59.14.784.19Kw0.418M/ DN206.安装在地沟内的采暖管道均要求保温,保温厚度不得小于下表规定的数值.7.系统管道标高均指管中心标高,以建筑图 为基准,图中尺寸以毫米计,标高以米计.2.明装管道.设备和容器必须刷一道防锈漆,两道面漆.如有保温和防露要求,应涂两道防锈漆.4.管道.设备和容器的保温,应在防腐水压试验合格后进行.如需先保温或预先做保温层,应将管道连接处5.垂直管道作保温层:层高小于或等于5米,每层设一个支撑托板;层高大于5米,每层不少于两个.支撑托6.采暖系统立支管管径表示方法说明:如 表示立管为 ,支管为 .1.工作压力不大于 千克力/厘米(表压力,下同)的蒸汽采暖系统,应以系统顶点工作压力的2倍7.安装在非采暖房间的集气罐.膨涨水箱.补水箱及采暖管道均要求保温,保温材料可采用岩棉管壳.作水压试验,同时在系统低点,不得小于 千克力/厘米.热水采暖或工作压力超过 千克力/厘米 的蒸汽采暖系统,应以系统顶点工作压力加 千克力/厘米作水压试验,同时在系统顶点的试验压力不得小六.本工程热媒为热水由校内锅炉房供给供水为 回水为 ,总热负荷为 ,七.本说明未述及者均按<<采暖与卫生工程施工及验收规范>> 执行.板焊在管壁上,其位置应在立管卡的上部 .集气罐的手动放风阀门，就近接至污水盆处.1257070630公 称 直 径4.管道穿墙壁和楼板，设置铁皮或钢制套管。安装在楼板内的套管，其顶部高出地面 ,底部应与楼板底面平；安装在墙壁内的套管,其两端应与饰面平。由固定点起允许不设伸缩器的直管段最大长度1.立管与干管的连接要用乙字弯。五层以下建筑中的供暖立管，不设置伸缩器。五层~七层的建筑中的供暖立管，当热媒为低温水时，在立管中间设固定卡;当热媒为低压蒸汽或高于 的二.管道系统安装6065553.散热器的安装按国标图,串联散

当系统中有空气时，气体聚集在排气阀 的上部，体内气泡堆积使浮球随水位下降， 因此打开排气活塞；气体排尽后，水位上 升，浮球也随之上升，关闭排气活塞。如 拧紧阀体侧部的阀帽，排气阀停止排气， 在通常，阀帽应该处于开启状态。
冷风阀
5-4 采暖系统的设备与附件
（四）散热器温控阀
散热器温控阀是一种自动控制散热器散热量的设备
5-1 建筑采暖系统概述 5-2 热水采暖 5-3 蒸汽采暖 5-4 采暖系统的设备与附件 5-5 管道的布置与敷设安装 5-6 高层建筑采暖系统概述

***学习目标***
明确建筑采暖的意义，熟悉建筑采暖的基 本形式； 理解热水采暖的基本原理，掌握系统的分 类和组成，熟悉蒸汽采暖的特点； 熟悉采暖系统常见的设备及附件的功能， 掌握管道布置基本原则及敷设方法，了解 系统安装过程； 了解高层建筑采暖形式。
热风采暖
5-1 建筑采暖系统概述
（二）采暖系统的分类
2．按照热媒的不同
热水采暖 蒸汽采暖 热风采暖 热风来自暖系统以空气作为热媒，多用于消耗热量大、所需采暖 面积大，定时使用的建筑物中，如影剧院、体育场等大型公共 建筑，也可用于有特殊要求的工业厂房中。 热风采暖与前面所述两种采暖系统（即热水和蒸汽采暖系统） 相比，具有升温快，设备简单、投资较小等优点，但采暖系统 噪声比较大，不宜应用在住宅建筑中。 暖 风 机
5-2 热水采暖
4. 主要形式
（一）自然循环热水采暖系统
1-回水立管； 2-散热器回水支管； 3-膨胀水箱连接管； 4-供水干管； 5-散热器供水支管； 6-供水立管； 7-回水干管； 8-充水管（接上水 管）；
单管系统、双管系统
9-止回阀；
10-泄水管（接下水 管）；

如图11-3所示是一组散热器的安装详图。图中 主要表明暖气支管预散热器和立管之间的连接形 式，散热器与地面、墙面之间的安装尺寸、结合 方式及结合体本身的构造等。
采暖设备图也需要列出工程量表，读图时要注 意浏览。
图11-3 散热器安装详图
第三章 6---24
休息一下，巩固所 三、分支程序与循环程序设计 学的知识
任务2 掌握某办公楼采暖施工图的 解读
【任务介绍】
本任务主要是通过实例的解读，加深学生对采暖 施工图的图示内容、表达特点以及阅读方法的理 解。
【任务目标】
掌握首层采暖平面图、2～5层采暖平面图、顶层 采暖平面图、采暖系统轴测图、采暖立管图、大 样详图的解读。
一、首层采暖平面图
如图11-4所示是首层采暖平面图，主要表达了 首层采暖管道及设备布置。从图中可以看出：
一般采暖施工图分为室外和室内两大部分，室外 部分表示一个区域的采暖管网，包括总平面图、 管道横剖面图、管道纵剖面图、详图及设计施工 说明。
室内部分表示一幢房屋的采暖工程，包括采暖系 统平面图、系统轴测图、详图及设计、施工说明 。
识读采暖施工图应熟悉有关图例和符号，常用采 暖施工图例见有关标准规范。
表11-1 管道与散热器的连接画法
如图11-1所示是某实验室的采暖平面图实例。
图11-1采暖平面图
三、室内采暖轴测图
室内采暖系统轴测图主要表明散热器的组合及配 套设备的总体布局，热源管线的走向、直径、标 高及附件的位置等，如图11-2所示。
在识读采暖轴测图（也称采暖系统图）时，应重 点阅读以下内容：
图11-9热力入口即散热器连接详图
项目小结
通过本项目的学习，了解采暖施工图的组成、室 内采暖系统图及采暖详图的相关知识，在此基础上 ，会对一些简单的采暖施工图进行详细解读。

防烟系统和补风系统的室外进风口宜布置在室外排烟口的下方， 且高差不宜小于6.0m；当水平布置时，水平距离不宜小于20m。
暖通
暖通
住宅厨房设成品烟道（机制烟道）加止回阀；独立的临街餐饮商铺尽量分铺独立设置。当临街 商铺与住宅裙房合建时，应按《住宅设计规范》条文要求，避开对住宅用户影响的区域，设置 餐饮商铺。餐饮商铺此时没有条件独立设置排烟道时，应预留排烟口，由排烟风管集中收集油 烟排入排烟道，此时的排油烟烟道可采用不锈钢或其他满足排放和维护要求的材料作烟道。集 中收集油烟的烟道水平长度不宜大于30米。油烟应高空排放并不应影响住宅业主生活。
工程审图要点（暖通施工图）分类 分项源自审图要点是否满足要求
室内外设计参数、冷源、热源参数是否齐全，是否与任务书一致。
设计依据所引用规范、图集等是否为最新版本。
制冷、空调、采暖、通风、防排烟等系统对自动控制的要求是否阐述清楚，满足使用功能及与 电气专业一致。
图例是否完整及明确，并与图纸中一致（尤其注意各类阀门、风阀、管道高低区系统编号）。 管道材质、阀门、风道、保温做法、防腐做法、管道连接方式等是否明确完整并与设计任务书 一致。 穿越防火分区的防排烟及空调、通风管道应采用厚度2毫米以上焊接钢板焊接连接。
散热器的固定原件安装位置不应采用空心砌块等轻质墙体，应保证暖气片的固定牢固。
寒冷及严寒地区屋顶水箱间应采取防冻措施，建议设置采暖设备。
集中采暖系统的换热站或锅炉房位置应尽量设置在采暖负荷区域中心。
采用散热器的采暖系统，其采暖系统的水处理措施应根据暖气片的材质合理确定。
采暖系统循环水泵应采用变频水泵。
设备表中的设备编号与系统图、平面图应一致。
排烟口应标注排烟量，与防烟分区面积相对应。
穿过防火分区位置（包括管井、机房）设置280度带返回信号防火阀，排烟风机入口设置280度 防火阀，熔断关闭时联动停止风机运转。

38
4) 点按Select Filter栏左上角的实体类型下拉列表框，选择Circle Radius, 此时下拉列表框下边的X:行的下拉列表框和编辑框变黑，表示此时可 用，点按下拉列表框，将 = 改为 > ,再在编辑框内键入50，然后点按 Add to List按钮。 5) 点按Apply按钮，退出对话框，要求用户选择目标，这时用户可以 综合使用点选、Window方式和Crossing方式进行选择，不符合条件的 实体将会被系统自动滤掉。 用户如果用空回车响应Select objects，系统仍提示Select objects，但 这时已退出过滤选择方式，用户可以用常规方法选择目标，若要再次 使用过滤器，需重新键入’Filter。
暖通-注释
M-ANTO
注释
34
4.3 采暖系统CAD制图
4.3.1 图层设置 在前述图层设置的基础上，还可以细分，比如供水管可 以分为供水立管、供水支管、供水设备、供水标注等。 供水立管的中英文图层名分别为“暖通—采暖—供水— 立管”、“M-HOTW-SUPP-VPIP”。
35
4.3.2 相同内容的绘制
19
(2) 画法 1) 采暖系统轴测图应以轴测投影法绘制，并宜采用正等轴测 或正面斜二测投影法。 2) 采暖系统轴测图宜用单线绘制。。 3) 系统轴测图宜采用与相对应的平面图相同的比例绘制。 4) 需要限定高度的管道，应标注相对标高。
20
5) 散热器画法，其规格、数量应按下列规定标注： ① 柱式、圆翼形式散热器的数量，应注在散热器内（图4-3 a）。 ② 光管式、串片式散热器的规格、数量，应注在散热器的上方（图4-3 b）。
所述的制图方法和原则也适用于空调水系统，尤其是竖向分层式 风机盘管水系统。
