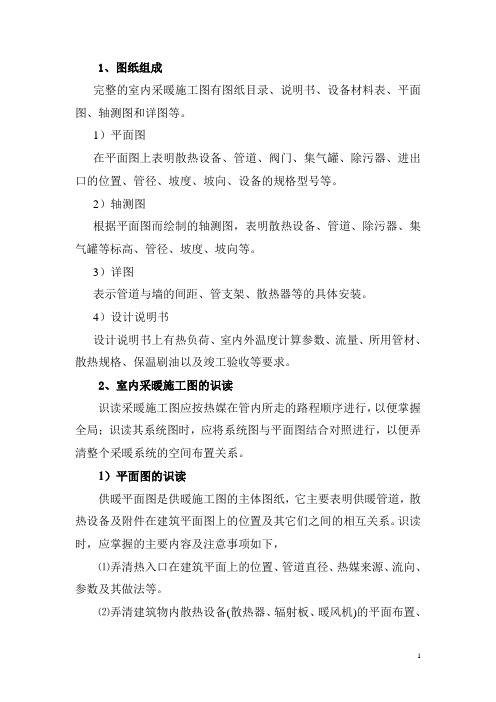

1、图纸组成完整的室内采暖施工图有图纸目录、说明书、设备材料表、平面图、轴测图和详图等。
1）平面图在平面图上表明散热设备、管道、阀门、集气罐、除污器、进出口的位置、管径、坡度、坡向、设备的规格型号等。
2）轴测图根据平面图而绘制的轴测图，表明散热设备、管道、除污器、集气罐等标高、管径、坡度、坡向等。
3）详图表示管道与墙的间距、管支架、散热器等的具体安装。
4）设计说明书设计说明书上有热负荷、室内外温度计算参数、流量、所用管材、散热规格、保温刷油以及竣工验收等要求。
2、室内采暖施工图的识读识读采暖施工图应按热媒在管内所走的路程顺序进行，以便掌握全局；识读其系统图时，应将系统图与平面图结合对照进行，以便弄清整个采暖系统的空间布置关系。
1）平面图的识读供暖平面图是供暖施工图的主体图纸，它主要表明供暖管道，散热设备及附件在建筑平面图上的位置及其它们之间的相互关系。
识读时，应掌握的主要内容及注意事项如下，⑴弄清热入口在建筑平面上的位置、管道直径、热媒来源、流向、参数及其做法等。
⑵弄清建筑物内散热设备(散热器、辐射板、暖风机)的平面布置、种类、数量(片数)以及散热器的安装方式(即明装、半暗装、暗装)。
⑶弄清供水干管的布置方式、干管上阀件附件的布置位置及型号以及干管的直径。
ⅰ全部立管管径均为DN20，接散热器支管管径均为DN15。
ⅱ散热器为四柱型。
ⅲ管道刷一道醇酸底漆，两道银粉漆。
ⅳ管道坡度均为0.002。
ⅴ回水管道过门做法见S14暖通2。
.⑷按立管编号弄清立管的平面位置及其数量。
⑸对蒸汽供暖系统，应在平面图上查出疏水装置的平面位置及其规格尺寸。
⑹对热水供暖系统，应在平面图上查明膨胀水箱、集气罐等设备的平面位置、规格尺寸。
2）系统图的识读供暖系统图是表示从热媒入口到热媒出口的供暖管道、散热设备，主要阀件、附件的空间位置及相互关系的图形。
识读时应掌握的主要内容及注意事项如下:⑴查明热入口装置的组成和热入口处热媒来源、流向、坡向、标高、管径以及热入口采用的标准图号或节点图编号。
建筑采暖施工图识读10.1 建筑采暖施工图标准图例建筑采暖施工图供暖管道、附件、设备及仪器常用图例如表10.1所示。
表10.1 供暖管道、附件、设备及仪器常用图例续表10.2 建筑采暖施工图的表示方法建筑采暖施工图应按热媒在管内所走的路线顺序识读,即先找到系统热力入口,按水流方向识读。
10.2.1 平面图室内采暖平面图主要表示采暖管道、散热器及附件在建筑平面图上的位置以及它们之间的相互关系,是施工图中的重要图样。
平面图的阅读方法如下:①查明热力入口在建筑平面上的位置、管道直径、热媒来源、流向、参数及其做法等,了解供热总干管和回水干管的出入口位置,供热水水平干管与回水水平干管的分布位置及走向。
热力入口装置一般由减压阀、混水器、疏水阀、分水器、分汽缸、除污器及控制阀门等组成。
如果平面图上注明有热力入口的标准图号,识读时则按给定的标准图号查标准图;如果热力入口有节点图,识读时则按平面图所注节点图的编号查找热力入口大样图进行识读。
若采暖系统为上供下回环形或双管采暖系统,则供热水平干管绘在顶层平面图上,供热立管与供热水平干管相连,回水水平干管绘在底层平面图上,回水立管与回水水平干管相连;若供气(水)干管敷设在中间层或底层,则分别说明是中供式或下供式系统;若散热器出口处和底层干管上出现疏水阀,则表明该系统为蒸汽采暖系统;若干管最高处设有集气罐,则说明为热水采暖系统。
②查看立管的编号,弄清立管的平面位置及其数量:采暖立管一般布置在外墙角,或沿两窗之间的外墙内侧布置。
楼梯间或其他有冻结危险的场所一般均单独设置立管。
双管系统的供气或供水立管一般设置于面向的右侧。
③查看建筑物内散热器的平面布置、种类、数量(片数)以及安装方式(明装、暗装或半暗装),了解散热器与立管的连接情况。
凡有供热立管(供热总立管除外)的地方就有散热器与之相连,并且散热器通常都布置在房间外窗内侧的窗台下(也有少数沿内墙布置),其目的是使室内空气温度均匀。
