三坐标测量孔系位置度方法的实践The P r act ice of M et hod Used i n Mea s u r i ng L oca t i on Degreeof Hole De pa rt ment by Th ree Coor di na t es李 梅(襄樊学院机械系 ,湖北 襄樊 441053)摘 要 : 简述了三坐标测量位臵度误差的原理及方法 ;三坐标测量位臵度误差应注意的问题 ; 通过具体的检测实例分析了如何利用基准坐标系的平 移 、旋转来对位臵度的测量数据进行优化处理 ,以减小三坐标测量软件对位臵度的评定误差 ,对零件质量进行正确判断 ,为企业产生经济效益 。

关键词 : 三坐标 ;位臵度 ;测量基准 ;测量坐标系 ;误差 ;平移 ;旋转1 前言在汽车机加工行业 ,需要进行位臵度检测的汽车零 部件很多 ;如 :发动机缸体 、进排气管 、曲轴 、制动毂 、横梁 座及变速箱壳体等等 ,其表面布满了空间孔系 ,相关孔系 之间的位臵尺寸及位臵度必须得到保证 ,才能满足装配 的互换性要求 。

为了保证这些空间孔系位臵 的 加 工 精 度 ,对以上各零件的每道加工工序都编制了三坐标自动 测量程序 。

大大地方便了质量部门对产品质量的监控 、 生产设备的调整 。

2 位置度三坐标测量与计算方法原理传统测量孔系位臵度的方法是使用专用综合量规检 验和平板坐标测量法 。

但专用综合量规检验只能定性测 量 ,不能判断方向 ;平板坐标测量法测量复杂而麻烦 ,且 费用高 ,时间长 ;而且这两种测量方法已不适合现在大批 量多品种的汽车工业生产 。

自从有了三坐标测量机后 , 对于位臵度的测量就容易得多了 。

三坐标测量机检测零 件的位臵度采用的是坐标测量方法 ,它可以编辑测量程 序实现零件位臵度的自动测量 ,有效减少人为误差 ;按照 零件上的加工基准 ,测量机可自动建立一个三维校正坐 标系 ,很方便的把零件上各孔 ( 或轴) 的位臵坐标测量出 来 ,并把位臵度计算出来 。

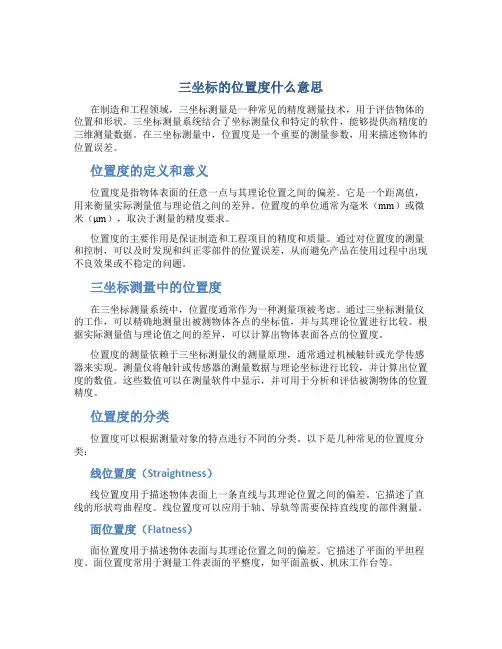

三坐标的位置度什么意思在制造和工程领域，三坐标测量是一种常见的精度测量技术，用于评估物体的位置和形状。

三坐标测量系统结合了坐标测量仪和特定的软件，能够提供高精度的三维测量数据。

在三坐标测量中，位置度是一个重要的测量参数，用来描述物体的位置误差。

位置度的定义和意义位置度是指物体表面的任意一点与其理论位置之间的偏差。

它是一个距离值，用来衡量实际测量值与理论值之间的差异。

位置度的单位通常为毫米（mm）或微米（μm），取决于测量的精度要求。

位置度的主要作用是保证制造和工程项目的精度和质量。

通过对位置度的测量和控制，可以及时发现和纠正零部件的位置误差，从而避免产品在使用过程中出现不良效果或不稳定的问题。

三坐标测量中的位置度在三坐标测量系统中，位置度通常作为一种测量项被考虑。

通过三坐标测量仪的工作，可以精确地测量出被测物体各点的坐标值，并与其理论位置进行比较。

根据实际测量值与理论值之间的差异，可以计算出物体表面各点的位置度。

位置度的测量依赖于三坐标测量仪的测量原理，通常通过机械触针或光学传感器来实现。

测量仪将触针或传感器的测量数据与理论坐标进行比较，并计算出位置度的数值。

这些数值可以在测量软件中显示，并可用于分析和评估被测物体的位置精度。

位置度的分类位置度可以根据测量对象的特点进行不同的分类。

以下是几种常见的位置度分类：线位置度（Straightness）线位置度用于描述物体表面上一条直线与其理论位置之间的偏差。

它描述了直线的形状弯曲程度。

线位置度可以应用于轴、导轨等需要保持直线度的部件测量。

面位置度（Flatness）面位置度用于描述物体表面与其理论位置之间的偏差。

它描述了平面的平坦程度。

面位置度常用于测量工件表面的平整度，如平面盖板、机床工作台等。

圆位置度（Circularity）圆位置度用于描述物体表面上一个圆与其理论位置之间的偏差。

它描述了圆的圆度好坏。

圆位置度常用于测量轴承孔、轴等旋转部件的圆度精度。

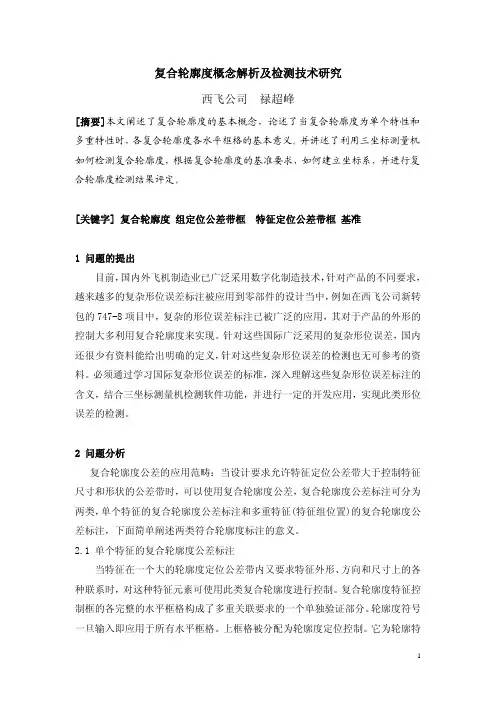

复合轮廓度概念解析及检测技术研究西飞公司 禄超峰[摘要]本文阐述了复合轮廓度的基本概念，论述了当复合轮廓度为单个特性和多重特性时，各复合轮廓度各水平框格的基本意义。

并讲述了利用三坐标测量机如何检测复合轮廓度，根据复合轮廓度的基准要求，如何建立坐标系，并进行复合轮廓度检测结果评定。

[关键字] 复合轮廓度 组定位公差带框 特征定位公差带框 基准1 问题的提出目前，国内外飞机制造业已广泛采用数字化制造技术，针对产品的不同要求，越来越多的复杂形位误差标注被应用到零部件的设计当中，例如在西飞公司新转包的747-8项目中，复杂的形位误差标注已被广泛的应用，其对于产品的外形的控制大多利用复合轮廓度来实现。

针对这些国际广泛采用的复杂形位误差，国内还很少有资料能给出明确的定义，针对这些复杂形位误差的检测也无可参考的资料。

必须通过学习国际复杂形位误差的标准，深入理解这些复杂形位误差标注的含义，结合三坐标测量机检测软件功能，并进行一定的开发应用，实现此类形位误差的检测。

2 问题分析复合轮廓度公差的应用范畴：当设计要求允许特征定位公差带大于控制特征尺寸和形状的公差带时，可以使用复合轮廓度公差，复合轮廓度公差标注可分为两类，单个特征的复合轮廓度公差标注和多重特征(特征组位置)的复合轮廓度公差标注，下面简单阐述两类符合轮廓度标注的意义。

2.1 单个特征的复合轮廓度公差标注当特征在一个大的轮廓度定位公差带内又要求特征外形、方向和尺寸上的各种联系时，对这种特征元素可使用此类复合轮廓度进行控制。

复合轮廓度特征控制框的各完整的水平框格构成了多重关联要求的一个单独验证部分。

轮廓度符号一旦输入即应用于所有水平框格。

上框格被分配为轮廓度定位控制。

它为轮廓特征的位置规定了较大的轮廓度公差。

标准的基准应按的先后顺序进行规定，下框格为轮廓度特征控制。

如包含了一个带复合轮廓度公差应用的不规则外形特征。

公差标注的特征通过基本尺寸相对规定的基准定位。

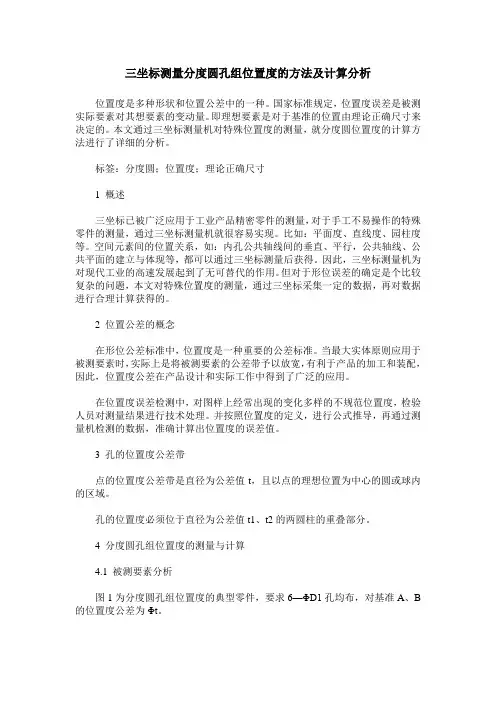

三坐标测量分度圆孔组位置度的方法及计算分析位置度是多种形状和位置公差中的一种。

国家标准规定，位置度误差是被测实际要素对其想要素的变动量。

即理想要素是对于基准的位置由理论正确尺寸来决定的。

本文通过三坐标测量机对特殊位置度的测量，就分度圆位置度的计算方法进行了详细的分析。

标签：分度圆；位置度；理论正确尺寸1 概述三坐标已被广泛应用于工业产品精密零件的测量，对于手工不易操作的特殊零件的测量，通过三坐标测量机就很容易实现。

比如：平面度、直线度、园柱度等。

空间元素间的位置关系，如：内孔公共轴线间的垂直、平行，公共轴线、公共平面的建立与体现等，都可以通过三坐标测量后获得。

因此，三坐标测量机为对现代工业的高速发展起到了无可替代的作用。

但对于形位误差的确定是个比较复杂的问题，本文对特殊位置度的测量，通过三坐标采集一定的数据，再对数据进行合理计算获得的。

2 位置公差的概念在形位公差标准中，位置度是一种重要的公差标准。

当最大实体原则应用于被测要素时，实际上是将被测要素的公差带予以放宽，有利于产品的加工和装配，因此，位置度公差在产品设计和实际工作中得到了广泛的应用。

在位置度误差检测中，对图样上经常出现的变化多样的不规范位置度，检验人员对测量结果进行技术处理。

并按照位置度的定义，进行公式推导，再通过测量机检测的数据，准确计算出位置度的误差值。

3 孔的位置度公差带点的位置度公差带是直径为公差值t，且以点的理想位置为中心的圆或球内的区域。

孔的位置度必须位于直径为公差值t1、t2的两圆柱的重叠部分。

4 分度圆孔组位置度的测量与计算4.1 被测要素分析图1为分度圆孔组位置度的典型零件，要求6—ΦD1孔均布，对基准A、B 的位置度公差为Φt。

被测孔位置度的公差带为：被测轴线必须位于直径为公差值t且相对于基准A、B所确定的理想位置为轴线的圆柱面内的区域。

孔对于基准A的误差，是指孔在整个有效长度上所有截面的位置都不能超过允许范围，对于基准B的误差包括径向误差和角向误差。

三次元位置度的测量方法我折腾了好久三次元位置度的测量方法，总算找到点门道。

说实话，三次元位置度的测量，我一开始也是瞎摸索。

我就知道这是个挺复杂的事儿，得用那些个测量工具来搞清楚一个物体在三维空间里到底在啥位置，位置准不准。

我刚开始尝试的时候，总是弄不明白那个探头该怎么放。

就好像你用筷子去夹花生米，如果你不知道花生米在哪里，还不晓得筷子该往什么方向伸，那肯定夹不到嘛。

我一开始就是这个样子，测量探头在三次元测量仪上晃悠，根本不知道从哪里开始下手测这个位置度。

而且那些个坐标啊，什么X、Y、Z轴，刚开始看的时候就跟天书似的。

我就犯了个错，我没好好地校准设备，以为只要把东西放上去就能测呢，结果测出来的数据那是乱七八糟的。

后来我就知道了，校准是个特别关键的步骤。

这就好比你开车，如果你的方向盘没校正好，车肯定开歪呀。

我就认真按照说明书一步一步地校准测量仪，把那些测量基准都设置得明明白白的。

我还试过测量简单形状的物体来练手，像正方体这种，四角的位置度还算比较好测。

但是一到那些奇奇怪怪形状的零件，我又犯嘀咕了。

我以为只要测量几个突出的点就行，其实不是。

要对整个面或者轮廓进行足够多数量的点测量，才能更准确地体现出位置度。

这就像你要描述一个人的外貌，光看鼻子眼睛可不够，得从脸的各个部分都去认识一样。

再就是测量软件里面的那些参数设定也特别重要。

我之前胡乱设置了一些公差范围之类的东西，根本就不合适。

后来我就慢慢研究那些参数都是什么意思，结合着实际要测量的工件要求来合理设定。

经过这么多的瞎鼓捣和不断尝试，我才慢慢把三次元位置度测量这事儿拎清一些。

还有一点我不太确定，就是不同材质的东西，会不会对测量结果有什么奇妙的影响呢？我只知道有些特别透明的或者特别软的材质，好像是在测量的时候得用一些特殊的方法或者配件，但我还没完全搞明白呢。

反正每次测量之前呀，你得先好好看看你要测的东西是什么样的，再根据以往的经验或者去查一些资料来决定测量的具体方法，可别像我一开始那样瞎搞，要不然肯定得返工重做，浪费不少时间和精力呢。

蔡司三坐标阵列孔位置度的测量涉及到对多个孔的位置度进行测量。

这些孔可能是相对基准进行公差的，也可能是在不同的方向上受到限制的。

具体测量方式如下：
1. 常规方法：配置小测针，测针直径小于孔径，测针进入孔内进行触测测量圆或圆柱进行评价。

2. 针规辅助测量：运行程序前在小孔插入匹配合适的针规，用常规测针测量针规外露的圆柱部分，再用此测量圆柱与孔口和孔底两处虚构横截平面分别相交构造成点或圆，分别评价两点或圆的位置度，两结果中取最大值为该小孔的位置度。

3. 自定心测量法：用大于孔径1.5倍以上直径的测针在小孔口部中心测量自定心点，评价该自定心点的位置度即为小孔的位置度。

此方法的优点是减少了小直径测针、吸盘、库位等部件的投入，无需使用针规，无额外操作，程序运行测量时间短，测量效率极高。

缺点是自定心点测量的是孔口倒角的中心，跟小孔的真实中心有一定的误差，故此方法整体测量误差相对较大，精度相对较低。

自定心测量法适用于位置度或尺寸要求不高的短小孔的测量，如压铸件的通油孔，一般来说小孔位置度要求在0.5以上均可使用此简易测量法。

以上内容仅供参考，如需更多信息，建议查阅蔡司三坐标的使用说明或咨询相关专业人士。

基于三坐标测量分度圆孔组位置度方法应用分析摘要：在加工零件过程中，有许多按某一特征分布的加工孔组，这些孔的特点是：各孔之间的相互位置要求较高 , 如要求均匀分布、等距分布或按理论正确尺寸确定的理想位置分布。

本文主要针对用三坐标测量分度圆孔组位置度的方法进行了详细的分析，为机床的调整和加工提供可靠依据。

关键字：三坐标测量、位置度、分度圆孔组在加工零件过程中，有许多按某一特征分布的加工孔组，这些孔的特点是：各孔之间的相互位置要求较高 , 如要求均匀分布、等距分布或按理论正确尺寸确定的理想位置分布。

评定这些位置度的常规方法是：1. 坐标测量法：利用心轴、通用量具、量仪进行测量。

这是较为传统的检测方法，优点是可以利用常用的量具、量仪进行检测，缺点是测量和计算过程复杂，耗时长，效率低，不适用于批量零件的检测，且检测精度完全依赖于检测工具的精度和检验人员的技术水平；2.专用位置度量规；是一种定性的评价位置度是否合格的传统方法。

它的优点是使用简便和有效，缺点是：制作周期长、效率低，成本过高，不适用于小批量零件的检测。

3.使用三坐标测量机进行测量和评价。

将被测零件放入测量机允许的测量空间，精确的测出被测零件表面的点在空间坐标中的数值，将这些点的坐标数值经过计算机处理，拟合形成测量元素(点、线面、圆、圆柱等)，在经过数学计算的方法得到位置公差及其它几何量数据，它快捷、便利且精度高，适用于小、中、大批量零件的检测。

因此，在生产中得到了广泛的应用。

本文将对三坐标测量分度圆孔组位置度方法进行详细分析，为机床的调整和加工提供了可靠依据。

1．被测要素分析图1 端盖端盖（图1）多用于齿轮箱、蜗轮箱和减速器箱体，防止灰尘、油污侵入运动部位，为分度圆孔组位置度检测的典型零件。

径向尺寸选用中心线作为A基准，长度基准以连接面B为主。

由于本文只针对用三坐标测量该零件的位置度的方法进行分析，因此其他尺寸的测量不在此分析。

位置度是用以控制被测要素的位置要求 , 是零件上被测的点、线、面的实际位置偏离理想位置的程度 , 理想位置由设计者根据零件的功能要求给出 , 用带框的理想正确尺寸来表示。

三坐标测量孔系位置度方法的实践摘要：现阶段，随着社会的发展，科学技术的发展也越来越迅速。

三坐标测量机（Coordinate Measuring Machining，简称 CMM） 20世纪 60 年代发展起来的一种新型高效的精密测量仪器。

目前，CMM已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门，成为现代工业检测和质量控制不可缺少的万能测量设备。

随着科技的发展，三坐标测量机对测量精度的要求越来越高。

笔者根据多年工作经验，对影响三坐标测量机测量精度的因素与对策进行探讨。

关键词：三坐标测量；孔系位置度方法；实践引言随着我国工程测量行业的快速发展，各大高校纷纷开展“互换性与测量技术专业”，但是在开展三坐标测量机综合性实验教学的过程中，由于对实验的规范操作步骤以及实施考核细节并不完善，所以导致教学的效果不理想，为此必须要基于三坐标测量机的综合性实验设计与实践进行全面提升，提高学生对于测量理论三坐标测量机的深刻领悟。

同时针对高校服务社会的职能下，实现三坐标机多功能，从而服务社会。

关键词：三坐标测量机；综合性试验设计；多功能三坐标测量机作为最重要的测量机械设备，具有通用性强、自动化水平、高精度准确的特点。

通过对于在机械工程专业实验教学环节的三坐标测量机综合性实验改进，能够形成综合性、创新性为主体的实验教学，促进广大学生的学习和实践水平全面提升，并且也能够让学生更加积极主动的适应社会实践发展的需求。

一、三坐标测量机综合性实验的设计综合性实验涉及到许多的学科和三坐标测量机，通过对于综合性实验内容进行分析，可以有效的培养学生观察能力、思维能力。

1影响三坐标测量机测量精度的因素1.1机房环境的温度与湿度影响三坐标测量机测量精度的因素很多，其中最重要的因素就是温度问题。

每年进行一次的精度校正，并不能保证在温度变化的情况下测量机都能测量准确。

尤其是当季节变化时，机房的温度已与校验时不同。

当温度偏离太大时会对测量精度造成很大影响。

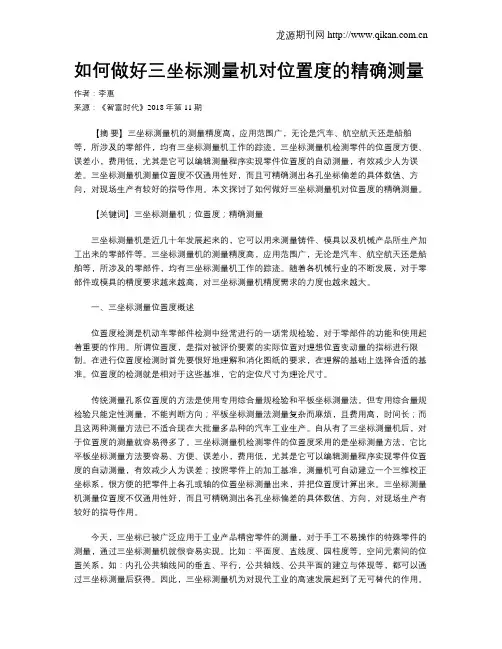

如何做好三坐标测量机对位置度的精确测量作者：李惠来源：《智富时代》2018年第11期【摘要】三坐标测量机的测量精度高，应用范围广，无论是汽车、航空航天还是船舶等，所涉及的零部件，均有三坐标测量机工作的踪迹。

三坐标测量机检测零件的位置度方便、误差小，费用低，尤其是它可以编辑测量程序实现零件位置度的自动测量，有效减少人为误差。

三坐标测量机测量位置度不仅通用性好，而且可精确测出各孔坐标偏差的具体数值、方向，对现场生产有较好的指导作用。

本文探讨了如何做好三坐标测量机对位置度的精确测量。

【关键词】三坐标测量机；位置度；精确测量三坐标测量机是近几十年发展起来的，它可以用来测量铸件、模具以及机械产品所生产加工出来的零部件等。

三坐标测量机的测量精度高，应用范围广，无论是汽车、航空航天还是船舶等，所涉及的零部件，均有三坐标测量机工作的踪迹。

随着各机械行业的不断发展，对于零部件或模具的精度要求越来越高，对三坐标测量机精度需求的力度也越来越大。

一、三坐标测量位置度概述位置度检测是机动车零部件检测中经常进行的一项常规检验，对于零部件的功能和使用起着重要的作用。

所谓位置度，是指对被评价要素的实际位置对理想位置变动量的指标进行限制。

在进行位置度检测时首先要很好地理解和消化图纸的要求，在理解的基础上选择合适的基准。

位置度的检测就是相对于这些基准，它的定位尺寸为理论尺寸。

传统测量孔系位置度的方法是使用专用综合量规检验和平板坐标测量法。

但专用综合量规检验只能定性测量，不能判断方向；平板坐标测量法测量复杂而麻烦，且费用高，时间长；而且这两种测量方法已不适合现在大批量多品种的汽车工业生产。

自从有了三坐标测量机后，对于位置度的测量就容易得多了。

三坐标测量机检测零件的位置度采用的是坐标测量方法，它比平板坐标测量方法要容易、方便、误差小，费用低，尤其是它可以编辑测量程序实现零件位置度的自动测量，有效减少人为误差；按照零件上的加工基准，测量机可自动建立一个三维校正坐标系，很方便的把零件上各孔或轴的位置坐标测量出来，并把位置度计算出来。

位置度的三坐标测量方法实践近几年来公司机加产品数量的增多，主要以整体车轮等机加件为主，常常要控制车轮要素间的相互位置，以保证车轮装配和工作性能，如轮与齿轮之间的销子等连接件连接。

在轮对上用于连接的销孔，加工时总会偏离其最理想的位置。

为了让车轮上的销孔与销子更好地连接，销子孔的直径，轮对上孔与孔的中心位置的误差。

通常控制孔中心位置的方法有两种：坐标尺寸和位置度公差，其中位置度公差是在尺寸公差的基础上，随着产品成批、大批量的生产的要求和加工、制造技术的提高而发展起来的。

目前，位置度误差一般采用三坐标机来测量，这是因为三坐标测量机具有独特测量位置度功能，其高自动化、高精度、高效率的检测和数理统计方法是其他任何方法和任何设备多无法相比的。

我公司所采用的测量软件是PC-dims、测量精度为（4±L/1000）μm。

一、PC-dims测量软件简介PC-dims是一套全新的测量软件，其蕴含强大的测量几何位置公差的功能，已广泛用于各个行业。

在整个过程中，测量控制系统稳定，操作简单，软件易学易懂。

它的编程、修改可在同一环境下进行，可以像word一样进行剪贴、复制，测量后生成的程序可实现自动测量，测量采用的算法为最小二乘法。

同时，此测量软件还可以对UG、CATIA等实体模型可直接导入，在建立模型坐标系后直接进行测量。

二、位置度误差基本概念1、位置度公差定义位置度误差是以带方框的理论正确尺寸给定被测要素的理想位置，并对每个测量要素给定位置度误差，以此限制被测要素的实际位置对理想位置的变动（偏离）。

当然位置度误差既可以用于单一元素，也能用于组合元素，例如，点的位置度、线的位置度、面的位置度。

不过在用于组合元素时，应注意所涉及的每个元素都应有位置度误差要求。

同时，位置度误差是相对的，可以依靠基准，也可以不依靠基准。

2、位置度误差的扩展应用位置度误差除用于互相平行、垂直或呈圆周分布的孔组外，还可以用于控制类似的场合。

位置度三坐标测量方法的实践摘要：本文通过分析位置度三坐标测量方法的基本原理，分析位置度三坐标测量方法面临的操作问题，例如如何调整基准坐标系使得测量数据更加精确，从而减小测量中的评定误差，能够正确判断产品质量的优劣性，使得企业利益最大化。

关键词：位置度；三坐标测量；测量基准许多加工企业都会利用位置度三坐标测量方法对零部件进行检测，比如汽车加工业常用此方法检测汽车各个机件零件的质量是否合格，因为汽车零件的表面有许多空间孔系，孔系之间的位置度和位置尺寸需要精确测量，才能保证汽车装配出现相互交换的可能性。

为提升空间孔系之间的加工精度，提高企业内各部门之间的交接效率，做好对产品质量的把控，对汽车的每个装配加工程序，安装有位置度三坐标测量软件，在加工程序时利用软件对加工工序进行自动测量。

通过充分利用此测量方法的基本特点，利用最大值化小的思想，采取对平面孔系实体的最大位置偏差因素进行分析，进而跟踪优化调整的措施，能够较快速、高效地处理好生产过程中的测量和零件加工、装配问题。

2 位置度三坐标测量方法的基本原理传统的空间孔系位置度测量方法包含以下两种，对此进行简要分析。

第一种为综合量规检验法在专用量规检验方法因为其定性测量的局限性，并不能准确判断孔系的方向；第二种为平板坐标测量法平板坐标测量法操作较为复杂、测量费用较高、测量时间长，在实际操作中显得不够灵活，也不利于企业进行商业运作。

随着新技术发展，这种传统的空间孔系位置度测量方法已经不能满足工业时代大规模生产要求，渐渐被汽车加工企业所淘汰。

进而三坐标位置度测量方法被许多加工企业争相应用，至此三坐标测量机诞生，使得企业的测量工作变得简单易行。

其原理主要是采用坐标测量的方法，通过计算机编辑测量程序对零件中的孔系位置度自动精确测量，能最大程度上降低操作误差，而且，按照零件上标注的加工标准，将标准规格数值记录在测量机器中，测量机即可自动生成三维校正坐标系，标记出零件上的孔或轴的坐标，精确求出位置度。

位置度的三坐标测量方法
叶宗茂
【期刊名称】《汽车工艺与材料》
【年(卷),期】2005(000)004
【摘要】在汽车机械加工行业中，需要进行位置度检测的汽车零部件很多，许多零件表面布满了空间孔系，相关孔系之间的位置尺寸及位置度必须得到保证，才能满足装配的互换性要求。

为了提高测量这些空间孔系位置的精度，对大部分零件的加工工序都编辑了三坐标自动测量程序，大大方便了各部门对产品质量的监控以及对生产设备的调整。

【总页数】3页(P30-32)
【作者】叶宗茂
【作者单位】神龙汽车有限公司,襄樊总厂,湖北,襄樊,441004
【正文语种】中文
【中图分类】TG8
【相关文献】
1.位置度的三坐标测量方法的实践 [J], 叶宗茂
2.位置度的三坐标测量方法 [J], 杜西宝;荣娣
3.关于三坐标测量壳体类零件位置度影响因素的研究 [J], 何燕侠
4.位置度三坐标测量方法的实践(下) [J], 叶宗茂
5.位置度三坐标测量方法的实践(上) [J], 叶宗茂
