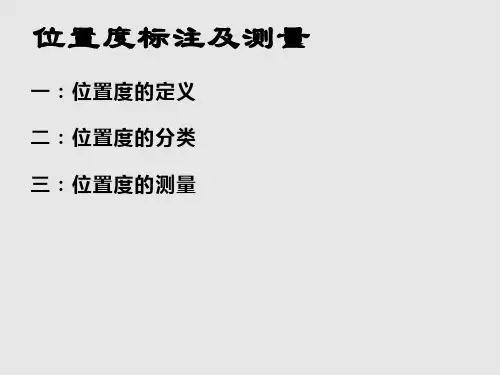

位置度标注及测量

1位置度的三坐标测量方法1.1计算被测要素的理论位置①根据不同零部件的功能要求，位置度公差分为给定一个方向、给定两个方向和任意方向三种，可以根据基准体系及确定被测要素的理论正确位置的两个理论正确尺寸的方向选择适当的投影面，如XY 平面、XZ 平面、YZ 平面。

②根据投影面和图纸要求正确计算被测要素在适当投影面的理论位置。

1.2根据零部件建立合适的坐标系。

在PC-DMIS 软件中，可以把基准用于建立零件坐标系，也可以使用合适的测量元素建立零件坐标系，建立坐标的元素和基准元素可以分开。

1.3测量被测元素和基准元素。

在被测元素和基准元素取点拟合时，最好使用自动程序进行，以减少手动检测的误差。

1.4位置度的评价。

①在PC-DMIS 软件中，位置度的评价可以直接点击位置度图标。

②在位置度评价对话框中包含两个页面，特征控制框和高级，首先根据图纸要求设置相应的基准元素，在基准元素编辑窗口中只会出现在编辑当前光标位置以上的基准特征，如图1所示。

③基准元素设置完成，回到特征控制框选择被测元素，设置基准，输入位置度公差。

④在位置度评价的对话框中选择高级，在此对话框中可以设置特征控制框尺寸的信息输出方式和分析选项。

如图2的对话框，在标称值一栏中手动键入被测要素的理论位置值，点击评价。

1.5在报告文本中刷新就可以看到所评价的位置度结果。

2三坐标测量位置度的注意事项2.1评价位置度的基准元素选择和建立坐标系的元素选择有相似之处，都要用平面或轴线作为A 基准，用投影于第一个坐标平面的线作为B 基准，用坐标系原点作为C 基准。

如果这些元素不存在，可以用构造功能套用、生成这些元素。

2.2对位置度公差的理解。

如位置度公差值t 前加注φ，表示公差带是直径为t 的圆内的区域，圆心的位置由相对于基准A 和B的理论值确定。

（如图3）如位置度公差值前加注Sφ，表示公差带是直径为t 的球内的区域，球心的位置由相对于基准A 、B 和C 的理论值确定。

面的位置度测量方法全文共四篇示例，供读者参考第一篇示例：面的位置度是指一个面相对于其参考面的位置偏移程度的度量。

在工程领域，面的位置度测量是一项非常重要的质量控制工作，它可以确保产品的外观和性能达到设计要求。

本文将介绍面的位置度测量的方法和步骤，帮助读者更好地理解和应用这一技术。

一、面的位置度测量的意义在制造过程中，面的位置度测量可以帮助我们了解产品各个面的位置情况，以及它们与参考面之间的偏移程度。

通过合理地设置面的位置度检测任务，可以避免制造过程中出现尺寸偏差、装配问题等质量问题，确保产品的准确性和一致性。

面的位置度测量还可以为产品的后续加工、使用和维护提供准确的参考数据，提高产品的使用寿命和性能。

1. 光学测量法光学测量法是一种常用的面的位置度测量方法，它通过光学仪器测量面的表面特征和位置，得出面相对于参考面的偏移情况。

在进行光学测量时，需要使用适当的光学仪器，如光学显微镜、激光测距仪等。

通过在不同角度和位置对面进行光学测量，可以获取面的位置度数据，并进行分析和验证。

2. 接触式测量法3. 数字化测量法1. 确定面的位置度测量任务在进行面的位置度测量时，首先需要明确面的位置度测量任务的具体要求和目标。

确定要测量的面的数量、位置和尺寸范围，选择合适的测量方法和仪器，制定详细的测量方案和步骤。

2. 准备测量仪器和工具在进行面的位置度测量之前，需要准备好相应的测量仪器和工具。

根据面的位置度测量任务的要求，选择合适的光学仪器、接触式传感器或数字化测量仪器，确保其正常运行和准确度。

4. 处理和分析测量数据完成面的位置度测量后，需要对测量数据进行处理和分析。

通过使用专业的测量软件或工具，处理和分析测量数据，得出面相对于参考面的偏移情况，进行数据校核和验证。

5. 制定改进措施和方案根据面的位置度测量结果，制定改进措施和方案。

对于存在偏差和问题的面，及时进行调整和改进，确保产品的位置度符合设计要求，提高产品的质量和性能。

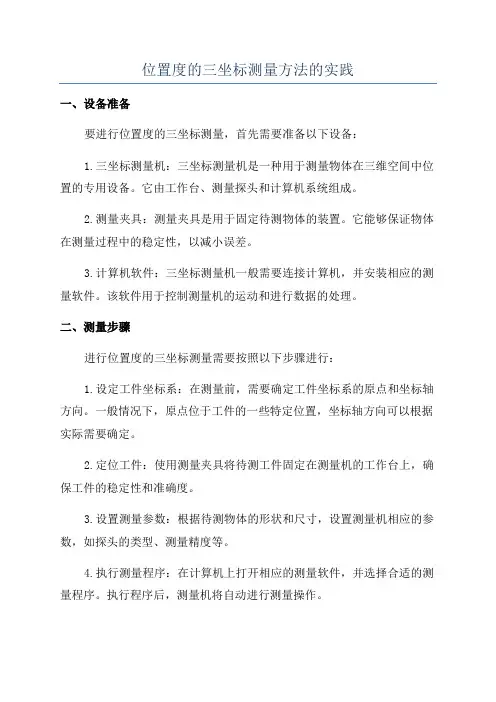

位置度的三坐标测量方法的实践一、设备准备要进行位置度的三坐标测量，首先需要准备以下设备：1.三坐标测量机：三坐标测量机是一种用于测量物体在三维空间中位置的专用设备。

它由工作台、测量探头和计算机系统组成。

2.测量夹具：测量夹具是用于固定待测物体的装置。

它能够保证物体在测量过程中的稳定性，以减小误差。

3.计算机软件：三坐标测量机一般需要连接计算机，并安装相应的测量软件。

该软件用于控制测量机的运动和进行数据的处理。

二、测量步骤进行位置度的三坐标测量需要按照以下步骤进行：1.设定工件坐标系：在测量前，需要确定工件坐标系的原点和坐标轴方向。

一般情况下，原点位于工件的一些特定位置，坐标轴方向可以根据实际需要确定。

2.定位工件：使用测量夹具将待测工件固定在测量机的工作台上，确保工件的稳定性和准确度。

3.设置测量参数：根据待测物体的形状和尺寸，设置测量机相应的参数，如探头的类型、测量精度等。

4.执行测量程序：在计算机上打开相应的测量软件，并选择合适的测量程序。

执行程序后，测量机将自动进行测量操作。

5.分析测量数据：测量完成后，软件将自动生成一系列测量数据，包括坐标、长度、角度等。

使用相应的分析工具，对数据进行处理和分析，以获得最终的测量结果。

6.结果报告：根据测量结果，生成详细的测量报告。

报告应包括测量数据、误差分析、测量精度等内容，以便后续处理和验证。

三、注意事项在实际测量过程中，需要注意以下问题：1.温度和湿度：三坐标测量机对环境温度和湿度有一定的要求。

在测量前，应确保测量环境的温度和湿度在规定范围内，以避免误差的产生。

2.参考标准：在测量过程中，需要使用参考标准来校准测量机和测量夹具。

参考标准应具有稳定的尺寸和几何形状，并经过有效的校准和检验。

3.用户培训：三坐标测量机的操作较为复杂，对用户的技术要求较高。

在使用三坐标测量机前，用户应接受相应的培训和指导，熟练掌握测量机的操作方法和注意事项。

四、实际应用位置度的三坐标测量方法广泛应用于工程、制造、建筑和地理领域中的精确定位和测量。

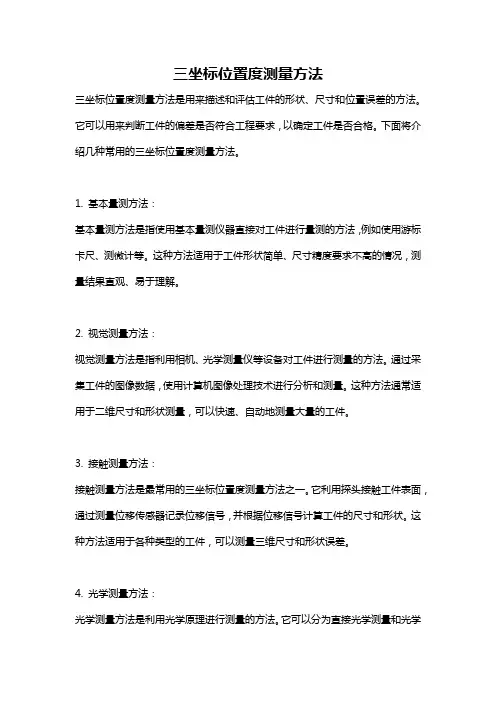

三坐标位置度测量方法三坐标位置度测量方法是用来描述和评估工件的形状、尺寸和位置误差的方法。

它可以用来判断工件的偏差是否符合工程要求，以确定工件是否合格。

下面将介绍几种常用的三坐标位置度测量方法。

1. 基本量测方法：基本量测方法是指使用基本量测仪器直接对工件进行量测的方法，例如使用游标卡尺、测微计等。

这种方法适用于工件形状简单、尺寸精度要求不高的情况，测量结果直观、易于理解。

2. 视觉测量方法：视觉测量方法是指利用相机、光学测量仪等设备对工件进行测量的方法。

通过采集工件的图像数据，使用计算机图像处理技术进行分析和测量。

这种方法通常适用于二维尺寸和形状测量，可以快速、自动地测量大量的工件。

3. 接触测量方法：接触测量方法是最常用的三坐标位置度测量方法之一。

它利用探头接触工件表面，通过测量位移传感器记录位移信号，并根据位移信号计算工件的尺寸和形状。

这种方法适用于各种类型的工件，可以测量三维尺寸和形状误差。

4. 光学测量方法：光学测量方法是利用光学原理进行测量的方法。

它可以分为直接光学测量和光学投影两种方法。

直接光学测量使用光学测量仪器直接对工件进行测量，例如使用激光扫描仪、激光测距仪等。

光学投影方法使用光学投影仪将工件的轮廓投影到测量屏幕上，通过目测或使用测量仪器进行测量。

光学测量方法适用于工件形状复杂、尺寸精度要求高的情况。

5. 激光测量方法：激光测量方法使用激光束对工件进行测量。

常见的激光测量方法包括激光干涉法、激光三角法等。

激光测量方法具有高精度、非接触、快速测量等优点，适用于许多尺寸和形状的工件。

综上所述，三坐标位置度测量方法多种多样，选择合适的测量方法需要根据工件的尺寸、形状、精度要求和测量效率等因素综合考虑。

不同的测量方法各有特点，可以根据实际需求选择合适的方法进行测量。

同时，在进行测量时需要注意仪器的使用和校准，以确保测量结果的准确性。

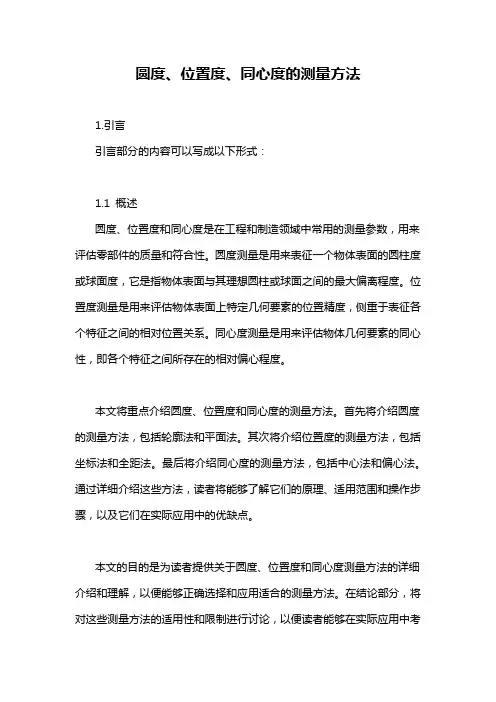

圆度、位置度、同心度的测量方法1.引言引言部分的内容可以写成以下形式：1.1 概述圆度、位置度和同心度是在工程和制造领域中常用的测量参数，用来评估零部件的质量和符合性。

圆度测量是用来表征一个物体表面的圆柱度或球面度，它是指物体表面与其理想圆柱或球面之间的最大偏离程度。

位置度测量是用来评估物体表面上特定几何要素的位置精度，侧重于表征各个特征之间的相对位置关系。

同心度测量是用来评估物体几何要素的同心性，即各个特征之间所存在的相对偏心程度。

本文将重点介绍圆度、位置度和同心度的测量方法。

首先将介绍圆度的测量方法，包括轮廓法和平面法。

其次将介绍位置度的测量方法，包括坐标法和全距法。

最后将介绍同心度的测量方法，包括中心法和偏心法。

通过详细介绍这些方法，读者将能够了解它们的原理、适用范围和操作步骤，以及它们在实际应用中的优缺点。

本文的目的是为读者提供关于圆度、位置度和同心度测量方法的详细介绍和理解，以便能够正确选择和应用适合的测量方法。

在结论部分，将对这些测量方法的适用性和限制进行讨论，以便读者能够在实际应用中考虑到不同因素和局限性。

通过深入研究和了解这些测量方法，读者将能够更好地评估和控制零部件的质量特性，提高产品的性能和可靠性。

1.2 文章结构本文将从以下几个方面展开对圆度、位置度和同心度的测量方法进行探讨。

首先，在1.1概述中，我们将简要介绍圆度、位置度和同心度的定义和重要性，为后续的测量方法提供背景知识。

其次，在1.2文章结构部分，我们将详细介绍整篇文章的结构安排，包括各个章节的内容与安排。

最后，在1.3目的中，我们将明确本文的目标和研究意义，以期为读者提供清晰的导读。

文章的正文部分将分为三个章节，分别是圆度的测量方法、位置度的测量方法和同心度的测量方法。

在2.1圆度的测量方法部分，我们将重点介绍轮廓法和平面法两种常见的测量方法，分析其原理和适用情况，并对其优缺点进行评述。

在2.2位置度的测量方法部分，我们将着重介绍坐标法和全距法两种常用的测量方法，探讨其测量原理和应用范围，并对其适用性进行讨论。

位置度的测量方法位置度是指一个事物或者一个人在某一领域中相对于其他事物或者其他人的位置、地位或者程度。

位置度的测量方法主要有以下几种：1. 主观评价法：主观评价法是指通过个人主观意见对事物或者人的位置度进行评估。

这种方法基于个体的观点和感受，没有明确的量化标准。

例如，在一场比赛中，裁判员根据自己的判断对运动员的表现进行位置度的评估。

2. 客观评价法：客观评价法是指通过客观的指标和标准对事物或者人的位置度进行评估。

这种方法通过收集和分析客观数据，得出位置度的量化结果。

例如，在职业运动中，根据运动员的成绩、技术水平等进行评估。

3. 综合评价法：综合评价法是指将主观评价和客观评价相结合，综合考虑各个因素对事物或者人的位置度进行评估。

这种方法可以更全面地评价一个事物或者一个人的位置度。

例如，对一个公司的市场地位进行评估时，可以考虑市场份额、品牌知名度、客户满意度等多个指标。

4. 对比分析法：对比分析法是指将事物或者人与其他相似的事物或者人进行对比，通过比较来评估其位置度。

这种方法可以更准确地判断一个事物或者一个人在某一领域中的相对位置度。

例如，在学术界中，可以将一个学者的学术成果与其他学者的成果进行对比，评估其学术地位。

5. 调查研究法：调查研究法是指通过问卷调查、访谈等方式收集数据，从而评估事物或者人的位置度。

这种方法可以获得大量的信息，有助于客观地评估位置度。

例如，在市场调研中，可以通过问卷调查来了解消费者对某个品牌的认知程度和购买意愿，从而评估该品牌的市场地位。

总之，位置度的测量方法可以通过主观评价、客观评价、综合评价、对比分析和调查研究等方式来进行。

不同的方法有不同的优缺点，可以根据具体情况选择适合的方法来评估位置度。

三坐标位置度测量方法概述三坐标测量是一种常用的工业测量技术，用于测量物体的尺寸和位置。

在工业生产中，精确的位置度测量对于保证产品质量和生产效率非常重要。

本文将介绍三坐标位置度测量的基本原理、常用方法和注意事项。

一、基本原理三坐标位置度测量是基于三维坐标系的测量方法，它通过测量物体在三个方向的坐标值以及物体表面与三坐标系关系的旋转角度，来确定物体在空间中的位置和形状。

三坐标位置度测量通常使用三坐标测量机完成，该设备可以通过机械式触发或光学式扫描等方式获取物体的三维坐标值。

二、常用方法1. 手动探针法手动探针法是最简单、常见的三坐标位置度测量方法之一。

操作员通过手动控制测量机上的探针，触碰物体表面并记录坐标值。

这种方法在小批量生产和检验领域较为常见，但由于受到操作员技术和主观因素的影响，其测量精度较低，适用于粗略测量。

2. 自动探针法自动探针法是相对于手动探针法而言的一种改进方法。

自动探针法使用程序化控制系统控制测量机，实现自动测量过程。

该方法通过事先编写好的测量程序，机器按照设定的路径和步骤进行测量，以提高测量的重复性和准确性。

3. 视觉测量法视觉测量法是利用相机和图像处理技术进行测量的方法。

通过采集物体的图像，利用图像处理算法来提取特征点和测量参数，并通过三维坐标转换计算物体的位置和形状。

相比于探针法，视觉测量法具有非接触、高效率和高精度等优势，适用于大批量生产中的精密测量。

4. 激光测量法激光测量法是通过激光测量仪器对物体进行测量的方法。

激光测量仪器将激光束投射到物体表面，通过测量激光束的反射或散射来获取物体表面的坐标值。

激光测量法具有非接触、高速度和高精度等优势，特别适用于复杂曲面的测量。

三、注意事项1. 设定合适的测量坐标系在进行三坐标位置度测量前，应根据具体测量任务设定合适的测量坐标系。

坐标系的设定应考虑到目标物体的形状、尺寸和特征，以及后续数据处理和分析的需求。

2. 选择合适的测量方法根据实际情况选择合适的测量方法。

位置度（Position）说明位置度是表示零件上的点、线、面等要素，相对其理想位置的准确状况。

位置度公差是被测要素的实际位置相对于理想位置所允许的最大变动量。

三要素：基准，理想位置，位置度公差示例：公差带前加注记号Φ时、公差带是直径0.3mm的圆内区域。

圆公差带的中心点的位置是相对于基准A、B及C的理论正确尺寸。

公差带（以理想位置为中心的对称区域）公差带计算1.点的位置度公差如公差值前加注Φ，公差带是直径为公差值t的圆内的区域。

圆公差带的中心点的位置由相对于基准A和B的理论正确尺寸确定。

两个中心线的交点必须位于直径为公差值0.3的圆内，该圆的圆心位于由相对基准A和B(基准直线)的理论正确尺寸所确定的点的理想位置上。

如公差值前加注SΦ，公差带是直径为公差值t的球内的区域。

球公差带的中心点的位置由相对于基准A、B、和C的理论正确尺寸确定。

被测球的球心必须位于直径为公差值的0.3的球内。

该球的球心位于由相对基准A、B、C的理论正确尺寸所确定的理想位置上。

2.线位置度公差公差带是距离为公差值t且以线的理想位置为中心线对称配置的两平行直线之间的区域。

中心线的位置由相对于基准A的理论正确尺寸确定，此位置度公差仅给定一个方向。

每根刻线的中心线必须位于距离为公差值0.05且由相对于基准A的理论正确尺寸所确定的理想位置对称的诸两平行直线之间。

公差带是两对互相垂直的距离为t1和t2且以轴线的理想位置为中心对称配置的两平行平面之间的区域。

轴线的理想位置是由相对于三基面体系的理论正确尺寸确定的，此位置度公差相对于基准给定互相垂直的两个方向。

各个被测孔的轴线必须分别位于两对互相垂直的距离为公差值0.05和0.2，由相对于C、A、B基准表面(基准平面)理论正确尺寸所确定的理想位置对称配置的两平行平面之间。

如在公差值前加注Φ，则公差带是直径为t的圆柱面内的区域。

公差带的轴线的位置由相对于三基面体系的理论正确尺寸确定。

被测轴线必须位于直径为公差值Φ0.08且以相对于C、A、B基准表面(基准平面)的理论正确尺寸所确定的理想位置为轴线的圆柱面内。

位置度公差标注表
一、详细介绍
位置度公差是机械制图中用于描述零件上某一要素（如孔、轴等）相对于其他要素或基准的位置精度的重要参数。

在图纸上，通过标注位置度公差，可以明确零件的加工精度要求，确保零件在装配时能够准确配合，达到设计的功能和性能要求。

位置度公差标注表通常包含以下要素：
1.基准要素：作为位置度测量的参考点、线或面，可以是零件上的实际要素，也可以是虚拟的基准要素。

2.被测要素：需要测量位置精度的要素，如孔、轴等。

3.公差带：一个以基准要素为轴心（或中心平面）的圆柱体（或长方体），其直径（或宽度）即为位置度公差。

被测要素必须完全位于这个公差带内。

4.公差值：描述被测要素相对于基准要素允许的最大位置偏差。

5.标注符号：在图纸上，位置度公差通常用特定的符号进行标注，包括一个圆圈、一个箭头和相应的公差值。

二、位置度公差标注表示例
以下是一个简化的位置度公差标注表示例：
说明：
1.在序号1中，φ10孔的轴线相对于A面的位置度公差为0.1mm，意味着孔的轴线在垂直于A面的方向上可以有±0.05mm的偏移。

2.在序号2中，φ20孔的轴线相对于B-C连线的位置度公差为0.05mm，这通常意味着孔的轴线需要位于一个以B-C连线为轴心、直径为0.05mm的圆柱体内。

3.在序号3中，50x10槽的中心线相对于D面的位置度公差为0.2mm，意味着槽的中心线在垂直于D面的方向上可以有±0.1mm的偏移。

请注意，以上示例和说明是基于简化的理解和常见应用。

在实际的机械制图中，位置度公差的标注和解释可能更加复杂和精确。

建议在实际应用中参考相关的机械制图标准和规范。

位置度公差标注的含义位置度公差标注是指对制造零件的定位和测量计量精度要求的规定，它提供了有关零件尺寸和形状的准确用途，是衡量零件质量的一个重要指标。

位置度公差标注的编制是根据制造过程中零件的设计和加工工艺实现的。

本文将从零件加工精度、位置度公差标注的理论知识、位置公差标注和质量检查等方面，全面讨论位置度公差标注的含义和作用。

首先，讨论零件加工精度。

加工零件的精度是零件加工质量的重要指标。

零件加工精度要求，决定了参与加工零件的设备技术水平和操作规程的要求，影响着零件的尺寸精度和形状精度。

其次，讨论位置度公差标注的理论知识。

位置度公差标注是指零件的各个部位的位置公差，这些位置公差对应于零件加工精度。

按照位置度公差标注要求，理论上定义了零件各部分尺寸和形状，以及它们之间的相对位置关系，并就这种关系给出了一定的公差。

随后，讨论位置公差标注。

位置公差标注的主要内容包括：形状公差、尺寸公差、公差带宽、位置关系公差等，对于零件的每一个部件，给出了尺寸和形状的公差要求，以及它们的相对位置关系公差，以实现准确的零件尺寸和形状，并允许小范围的变化。

最后，讨论质量检查。

质量检查是用来确保零件加工精度，实现设计要求的重要手段，它是一个严格的测试过程，由表面检查和位置度检查组成。

在表面检查中，使用检测仪器进行表面形状检查，确保零件表面粗糙度符合要求。

在位置度检查中，使用电子测量仪和测量检查实现零件位置度检查，确保零件的位置度精度符合要求。

总之，位置度公差标注的编制，对于对零件的精度要求都有极大的帮助，它不仅是一定程度上衡量零件质量的重要指标，而且在零件的制造过程中，有效地控制和限制了零件的尺寸和形状，确保了零件尺寸准确性和形状精度。

只有按照位置度公差标注要求加工出来的零件，才能够满足各类产品的质量要求，从而树立稳定的企业形象。
