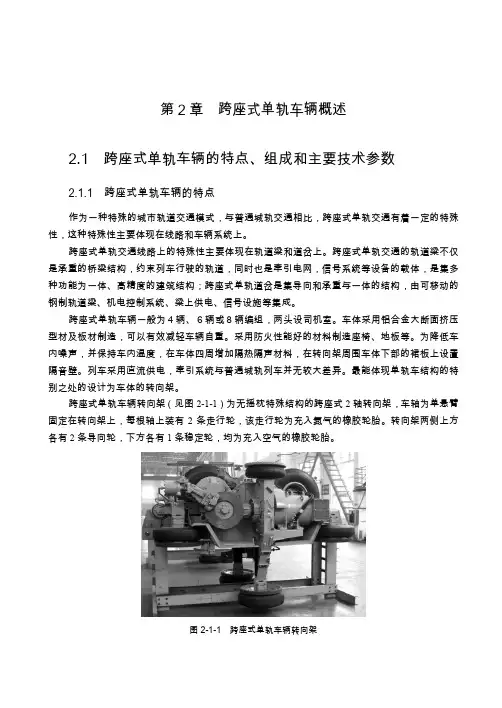

第2章 跨座式单轨车辆概述2.1 跨座式单轨车辆的特点、组成和主要技术参数2.1.1 跨座式单轨车辆的特点作为一种特殊的城市轨道交通模式，与普通城轨交通相比，跨座式单轨交通有着一定的特殊性，这种特殊性主要体现在线路和车辆系统上。
跨座式单轨交通线路上的特殊性主要体现在轨道梁和道岔上。
跨座式单轨交通的轨道梁不仅是承重的桥梁结构，约束列车行驶的轨道，同时也是牵引电网，信号系统等设备的载体，是集多种功能为一体、高精度的建筑结构；跨座式单轨道岔是集导向和承重与一体的结构，由可移动的钢制轨道梁、机电控制系统、梁上供电、信号设施等集成。
跨座式单轨车辆一般为４辆、６辆或８辆编组，两头设司机室。
车体采用铝合金大断面挤压型材及板材制造，可以有效减轻车辆自重。
采用防火性能好的材料制造座椅、地板等。
为降低车内噪声，并保持车内温度，在车体四周增加隔热隔声材料，在转向架周围车体下部的裙板上设置隔音壁。
列车采用直流供电，牵引系统与普通城轨列车并无较大差异。
最能体现单轨车结构的特别之处的设计为车体的转向架。
跨座式单轨车辆转向架（见图2-1-1）为无摇枕特殊结构的跨座式2轴转向架，车轴为单悬臂固定在转向架上，每根轴上装有2条走行轮，该走行轮为充入氮气的橡胶轮胎。
转向架两侧上方各有2条导向轮，下方各有1条稳定轮，均为充入空气的橡胶轮胎。
图2-1-1 跨座式单轨车辆转向架每辆车有2台转向架，动力转向架的每根轴由２台交流牵引电机驱动，转向架采用中心牵引装置，采用两级减速直角齿轮传动方式，电机到齿轮箱的联轴节为弹性联轴节，齿轮采用飞溅润滑方式，基础制动采用盘形制动。
转向架构架由侧梁、横梁、端梁及导向、稳定车轮的支撑架构成，构架采用钢板焊接结构，有足够的强度和刚度。
转向架与车体间的悬挂装置为空气弹簧，并装有横向减振器，具有良好的动力性能及乘坐舒适度。
由于跨座式单轨车辆的转向架装有3种轮胎：走行轮、导向轮及稳定轮，因此它的走行机理与传统的钢轮-钢轨系统完全不同。
