新时达一体机参数设置1.模拟量速度曲线配置:F0:加速斜率,F1:减速斜率,F2:S曲线T0,F3:S曲线T1,F4:S曲线T2,F5:S曲线T3。
2. 基本参数配置:F6:电梯额定速度,F7:电机额定转速,F8:编码器每转脉冲数,F11:总楼层数。
3. 启动和停车时序参数:F16 开闸延时:从变频器运行信号给出到开始打开报闸的延时时间.F17 抱闸延时:从开始上抱闸到去除变频器运行方向的延时.F58 启动曲线延时:从打开抱闸到速度曲线给出的延时时间.F59 速度到0后经过F59时间上抱闸.F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间.4并联群控参数设置:F23 :并联模式设3互为并联方式.设2为群控方式.F181:互为并联电梯编号,设0为主梯,设1为副梯.5输入类型设置:F25 X0-X15常开常闭设定F26 X16-X25常开常闭设定F27 TX0-TX15常开常闭设定F28 TX16-TX19常开常闭设定6服务层站设置:F29 设置1-16层停靠F30 设置17-32层停靠F31 设置33-48层停靠7一体化驱动控制器规格选择参数:F32:5.5kw设0; 7.5kw设1;11kw设2; 15kw设3;18.5kw设4; 22kw设5;30kw设6; 37kw设7;8自动运行设置:F33 自动运行间隔F34 自动运行次数设置完F33和F34后请在轿内登记指令信号来触发自动运行功能.9抱闸开关检测:F36 设0 无抱闸开关检测设1 中国地区标准设2 香港地区标准10司机外呼蜂鸣闪烁功能:F43 设0 无蜂鸣无闪烁设1 有蜂鸣无闪烁设2 无蜂鸣有闪烁设3 有蜂鸣有闪烁11串行通讯地址:F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板. 12设置开门:F50 开门允许1-16层.F51 开门允许17-32层.F52 开门允许33-48层.F53 后门允许1-16层.F54 后门允许17-32层.F55 后门允许33-48层.13 KMC检测模式:F60 :设0 KMC前置,常通,不检测.设1 KMC前置,常通,粘连检测.设2 KMC前置,每次运行后通断,粘连检测.设3 KMC后置,每次运行后通断,粘连检测.14打滑保护时间限制:F62快车全程运行加10S和45S取小值范围在20S-45S之间15楼层显示代码:F65-F112:对应1-48层楼层显示16强迫关门开门保持时间:F117:强迫关门或者开门保持按钮(TX18)按过后的开门保持时间设定值17残疾人开门保持时间:F118:残疾人开门保持时间设定值18防捣乱功能:F120:设0 无此功能设1 按光幕动作计算(连续3层停靠没有光幕动作)设2-64 防捣乱指令数(根据轻载开关来检测)19强迫关门功能:F121设0 不开通设1 开通20召唤分类功能:F123设0 只有前门召唤(地址1-48)设1 有前门召唤(地址1-48)和后门召唤(地址49-96)设2 有前门召唤(地址1-48)和残疾人召唤(地址49-96)设3 有前门召唤(地址1-32),后门召唤(地址33-64)和残疾人召唤(地址65-96) 21前后门控制模式:F128设0 前后门分开控制(有前后门操纵箱)设1 前后门一起控制(只有一个操纵箱)22提前开门功能:F129设0 没有提前开门和开门再平层功能设1 有提前开门功能设2 有开门再平层功能设3 既有提前开门又有开门再平层功能23开关门力矩保持功能设定:F130设0 无开关门力矩保持设1 有开门力矩保持设2 有关门力矩保持设3 有开关门力矩保持设4 运行中有关门力矩保持24 NS-SW功能设定:(对应02板输入TX16)F137NS-SW功能时设定服务楼层1-16层F138NS-SW功能时设定服务楼层17-32层F139NS-SW功能时设定服务楼层33-48层25称重模式:(匹配STEP称重装置)F164设0 系统不处理称重设1 称重信号通过CAN通讯输入主板,超满载信号也通过CAN通讯输入.设2 称重信号通过CAN通讯输入主板,超满载信号通过轿箱板输入.26调试不开门模式:F165设0 调试时电梯开门设1 检修时禁止门动作设2 调试时电梯不开门设3 检修时禁止门动作和调试时电梯不开门27速度增益:F180 对速度给定峰值的增益出厂值100028井道中减速开关的级数:F182井道中安装有几道强迫减速开关.该参数设置不当会导致井道学习失败.29井道学习速度:F183模拟量给定时井道自学习速度.30井道学习:1.电梯检修开到最底层平层;2.触发手持操作器中的井道学习菜单;3.转自动,电梯会以井道学习速度上行,直到最顶层停止;4.井道学习完成,可以运行快车.31井道学习不成功的原因:1.自学习的插板数和总楼层数不一样;2.平层插板太长或者太短:(平层插板长度+ 平层开关间距)/2 的距离小于100mm或者大于900mm ;3.平层区太长或太短:(平层插板长度- 平层开关间距)/2 的距离小于10mm 或者大于200mm32减速开关级数(F182)与实际安装减速开关数不一致;5.减速开关的距离不符合规定;33井道数据含义(通过监控界面):1: 下端站平层基准位置0 mm2: 2 楼平层离开下端站平层位置(mm)3: 3 楼平层离开下端站平层位置(mm)4: 4 楼平层离开下端站平层位置(mm)64: 64楼平层离开下端站平层位置(mm)65: 平层插板的长度(以2 楼的插板为基准,mm)66: 平层感应器间距(mm)67: 上行1 级减速开关到上端站的距离(mm)68: 上行2 级减速开关到上端站的距离(mm)69: 上行3 级减速开关到上端站的距离(mm)70: 上行4 级减速开关到上端站的距离(mm)71: 下行1 级减速开关到下端站的距离(mm)72: 下行2 级减速开关到下端站的距离(mm)73: 下行3 级减速开关到下端站的距离(mm)74: 下行4 级减速开关到下端站的距离(mm)34同步电机自整定:触发手持操作器中电机自学习菜单,检修上行,从电机负载侧看,电机应该顺时针转,如反,可交换主机V,W相,整定完毕会自动上闸,整定出的角度储存在参数F228中。
新时达一体机参数设置
1.打印功能:
2.复印功能:
新时达一体机可以进行单面或双面复印,支持自动文稿进纸,能够快
速完成大量文件的复印工作。
复印分辨率可达到600×600dpi,复印速度
可达到25页/分钟。
用户可以通过设置复印选项来调整复印的放大倍数、
缩小倍数、页数等参数。
3.扫描功能:
新时达一体机配有一台高精度的扫描仪,支持扫描纸张的大小范围从
A4到A3、扫描分辨率可达到1200dpi,可扫描彩色或黑白文件。
用户可
以通过设置扫描选项来选择扫描目标(电脑或网络文件夹)、扫描质量等
参数。
4.传真功能:
新时达一体机支持传真功能,用户可以通过一体机直接发送和接收传
真文件。
传真分辨率可达到200×200dpi,传真速度可达到33.6Kbps。
用
户可以通过设置传真选项来设置发送/接收传真的号码、传真质量等参数。
5.网络功能:
以上是新时达一体机的一些基本参数设置,用户可以根据自己的需求
和实际情况进行相应的设置。
通过合理设置,可以提高一体机的工作效率,满足不同办公需求。

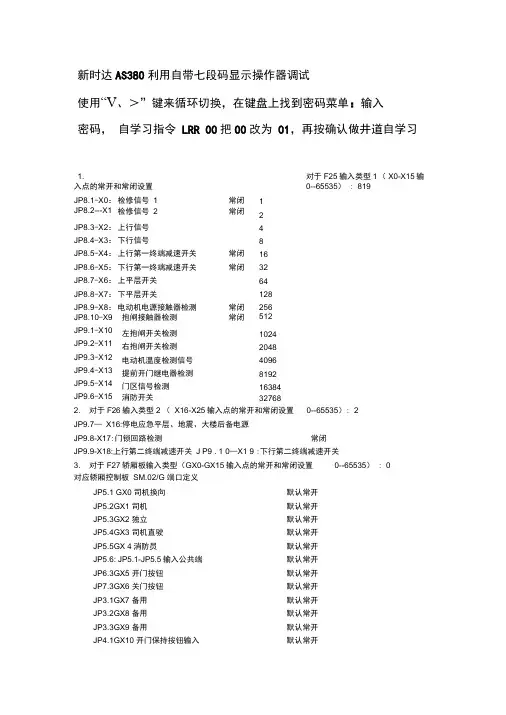

新时达AS380利用自带七段码显示操作器调试使用“V、>”键来循环切换,在键盘上找到密码菜单:输入密码,自学习指令LRR 00把00改为01,再按确认做井道自学习1. 对于F25输入类型1 (X0-X15输入点的常开和常闭设置0--65535) : 819JP8.1-X0:检修信号1常闭1JP8.2---X1:检修信号2常闭2JP8.3-X2:上行信号4 JP8.4-X3:下行信号8 JP8.5-X4:上行第一终端减速开关常闭16 JP8.6-X5:下行第一终端减速开关常闭32 JP8.7-X6:上平层开关64 JP8.8-X7:下平层开关128 JP8.9-X8:电动机电源接触器检测常闭256JP8.10-X9:抱闸接触器检测常闭512JP9.1-X10:左抱闸开关检测1024JP9.2-X11:右抱闸开关检测2048JP9.3-X12:电动机温度检测信号4096JP9.4-X13:提前开门继电器检测8192JP9.5-X14:门区信号检测16384JP9.6-X15:消防开关327682. 对于F26输入类型2 (X16-X25输入点的常开和常闭设置0--65535): 2JP9.7—X16:停电应急平层、地震、大楼后备电源JP9.8-X17:门锁回路检测常闭JP9.9-X18:上行第二终端减速开关J P9 . 1 0—X1 9 :下行第二终端减速开关3. 对于F27轿厢板输入类型(GX0-GX15输入点的常开和常闭设置0--65535) : 0对应轿厢控制板SM.02/G 端口定义JP5.1 GX0 司机换向默认常开JP5.2GX1 司机默认常开JP5.3GX2 独立默认常开JP5.4GX3 司机直驶默认常开JP5.5GX 4消防员默认常开JP5.6: JP5.1-JP5.5输入公共端默认常开JP6.3GX5 开门按钮默认常开JP7.3GX6 关门按钮默认常开JP3.1GX7 备用默认常开JP3.2GX8 备用默认常开JP3.3GX9 备用默认常开JP4.1GX10 开门保持按钮输入默认常开JP4.2 HX0 前门关门到位 JP4.3 HX1 前门开门到位JP5.2 HX2 前门安全触板 JP5.3 HX3 前门光幕 JP6.2 HX4 轻载 JP6.3HX5 满载 JP6.4 HX6 超载 5. 对于 F29 服务层站 0-65535 例,建设四路一台电梯: 7层3站 3门设为:具体:F06=电梯额定速度F1仁电梯总层数F25输入类型1 (X0-X15输入点的常开和常闭设置 F26输入类型2( X16-X25输入点的常开和常闭设置0--65535)根据现场实际设置 0--65535)根据现场实际设置1.75 以下为 1, 1.75 以上为 2 JP4.2GX11 NS-SW 默认常开4.对于F28轿顶板输入类型(HX0-HX15输入点的常开和常闭设置0--65535) : 3默认常闭 默认常闭 默认常闭 默认常开 默认常开 默认常开 默认常闭97(需要 1 层+6 层+7层=1+32+64=97)1 层( 需要开门) 1 2层 (封闭)2 3 层( 封闭) 44 层( 封闭) 85 层( 封闭)16 6 层( 需要开门)32 7 层( 需要开门) 64做井道自学习前需要调整输入的参数:0--65535)根据现场实际设置 0—65535),根据现场实际设置F27轿厢板输入类型(GX0-GX15输入点的常开和常闭设置 F28轿顶板输入类型(HX0-HX15输入点的常开和常闭设置 F29 服务层站设置F165 设为 8,正常后设为 0F182设为0,会根据速度自动确认开关级数,一般速度 F201=3有速度传感器矢量控制 F202=1 同步电机 F203=电机额定功率 F204=t 机额定电流 F205=电机额定频率 F206=电机额定转速 F207=t 机额定电压 F208=t 机极数F210=^码器类型1,正弦/余弦型编码器;2,ENDAT 型编码器(电机自学习时选 1,正常后选2, 可避免以后每次上电检测啸叫声卩211=编码器脉冲数,一般海德汉 2048舒适感参数:尸00=加速斜率一般设0.45-0.5F01=M速斜率一般设0.45-0.5F17=0.6(0.2-3.0)去方向延时F59=2(0-10)零速抱闸延时F226=0.8(0.0-30.0)零伺服时间(无力矩补偿启动舒适感效果调整)F212零速PID调节器增益P0 130F213零速PID调节器积分I0 80F214零速PID调节器微分D0 0.5F215低速PID调节器增益P1 70F216低速PID调节器积分I1 30F217低速PID调节器微分D1 0.5F218中速PID调节器增益P2 120F219中速PID调节器积分I2 25F220中速PID调节器微分D2 0.2F221 高速PID 调节器增益P3 140F222 高速PID 调节器积分I3 5F223 高速PID 调节器微分D3 0.1调试技巧:1. 设F165为8,可以在机房用面板开关门2. 利用MENU切换各个菜单查看LED灯功能,包括信号的输入输出3. 使用“V、>”键来循环切换,查看轿厢、轿顶板输入状态( GX参数翻到顶后就是HX 参数)4. 在LED 07 中,当L1-L9 指示灯都亮时,可以做井道自学习5. 在进程诊断菜单可以查看电梯状态是否正常。
、调试流程框图……………………………………………………………………………………………:功能参数表………………………………………………………………………………………:故障代码说明重要提示:调试流程框图通电前检查控制系统电气线路安装完毕后,通电前必须对电气部分进行检查:应对照电气图纸,检查各部分的连接是否正确。
送电检查)检查控制柜内所有熔断器,)确认所有接线均正确无误后,将手持服务器连接至主板的控制柜开关拨到“检修”2.4V(2.2~2.5V)TXV+ TXV- TXA+ TXA-设置主板参数)控制系统正常通电后,为了方便接下来的调试,建议首先参照本手册附录值将全部参数设置一遍。
个别需根据实际情况调整的参数,可在相应步骤中根据具体的合同值或者参数名称电梯额定速度电机额定转速预设总层数检修速度驱动控制器规格减速开关级数井道自学习速度电机原点自学习将曳引机钢丝绳安全脱离曳引轮,电梯参数按表确认变频器输出相序UVW与电机相序对应,编码器连接正确,编码器屏蔽线已可靠固定整定完成后自动退到主菜单,抱闸在电机原点自学习完成之后,由于一个方向溜车的现象。
所以必须重新检查和设置合适的可以参照下表进行设置:慢车试运行及检修运行检查)通过慢车试运行的程序来检查电梯运行指令的方向与电机实际转动方向是否正确一致,试时电梯无法预知的转动而导致的损害。
) 检修运行检查通过以上步骤的调整,异,如果空载电流或者速度差异偏大,则必须在电梯带负载运行前重新校正。
以尽量避免由于电机检修单梯=== 00000018 = 挂上钢丝绳进行井道检修运行检查,逐层检查各层厅门,不得与轿厢部件干涉碰撞通讯线路检查确认一体机主板CAN1图8.1 SM-02-D板通讯终端电阻设置,按上或下按钮调整图8.2 SM-04-HRF板通讯终端电阻设置调整门机和光幕)断开控制柜SAD2)调整厅、轿门相关机械部件,确保不带电时开关门自由顺畅;监视状态井道楼层数据学习平层装置位置调整)轿厢与厅门地坎保持水平时,平层插板的上端高出下平层开关、下端低于上平层开关的长度均是采用压导板经此两孔将隔磁板安装于平层位置的导轨上须保证每层的隔磁板均居中于磁感应器内,以免轿厢运行时造成碰撞!注:上平层开关安装在下面,而下平层开关安装在上面。
货梯一体机控制柜调试参数表G8000003-CS/A编制: 校对:标准化: 批准:巨人通力电梯有限公司Giant KONE Elevator Co.r Ltd.20M年04月版本记录1用户界面操作说明E1板载操作界面I1. 1. I板载操作界面I1.1.2显示状态说明 11.2LCD手持操作鬆I1.2.1LCD手持操作歸酿示界面 21.2.2LCD手持操作器按键功能 21.2.3操作实例31.2. 3.1上电至电梯状态显示的操作31.2. 3.2功能状态切换51.2. 3.3査看监视状态方詰 61.2. 3. 4设置参数方法 61.2. 3. 5呼梯功能 B 2慢车调试2,1上电前检査92.2参数设置92,3电机调谐10 3快车调试3.1井道自学习113.2楼层显示设置113.3平层精度调整II3.4舒适感调试113.4. 1起动舒适感调试113. 4. 1. 1谒整零伺服PTD参数和励礎时间改善舒适感113. 4.1.2调整起劫时序改善舒适感123, 4.2运行过程中舒适感调试123, 4. 3停牢舒适感调试133. 4.4电梯运行曲线调整14 附录1功能参数表16 附录2故障代码及处理方案22G8000003-CS/A共小页第1页图L2貨样一体机1用户界面操作说明 1.1板载操作界面1.1.1板载操作器板载搠作界而由七段码显示器及按键组成°外祝如下图1. I 所示-图1」1.2 LCD 手持操作器LU )手持操作器由LCD 液晶捉示器和薄膜按健I 虾部分组成,手持操作器的外观如下图1. £所示,货样一体机控制拒调试参数表G 8000003 <S/A 共26页第之页1.2.1 LCD手持操作器显示界面1,2. 2 LCD手持操作器按键功能G800Q003-CS/A负暢一体机1.2.3操作实例1.2.3. 1上电至电操状态显示状态的操作当将手持操作器和主板接通之后,披瞪如下的步骤可以进入查看电梯运行状态;电梆法志显示其中,密码登录的界面操作挙例如下:(密码以初始密码1234为例)货梯一体机控制柜调试参数表G8000003-CS/A 共26页第4页顾序 按纏 操作器的显示上电凿码登录Enter密码賢录'□密码登录密码登衆B34按2y ;密码登录■ 234密码登录OOOOOSS= (WOiM[门顿闭台鼓i 次密码.说咬鬱码登录[1234说明密■始入完単和录成功,进入电崩状态显示界而货梯…体机GB000003-CS/A控搦相调试參数表共26页郊5页1.2. 3. 2功能状态切换在非故障充询页而状态下,按下F1攏可回到电梯状态曇示界而,按照如下流程图进行功能选热1.2. 3. 3査看监视状态方法1.2, 3.4设置養数方法黄様一体机碧宣車泪试参数表GB000003-CS/A 共26页第7页-现翳垣参数分类调试操作参数分类爲蠶羸参数按键以实现功能选择进入二级菜刑参数分类参散汇总控制参数复位_…签艶箜__F0= 0.550m/s2 「如速度斜宰』F1 0.550^2,诚速度斜率FI1 巳3预设总层数查呑F参数的債可査看上1个参麹可直看上10个参:故__箜塹匚虹FU = £.预设总层数 ,___婪艶凰__=_ 下ii=E、顼设总层数 , _―鹭塾眞____FU = |2.预毁总层皴, ____经翌―_ pH = m,預设总层敎,參数査看状态按ENTER諷进入編国状态.可以修改卷妝向上数字加I向下数字滅1向左移动到参数克位向右移动丑參数低位1-2. 3.5呼梯功能该功能可以监初到哪些楼层已登记指令,那些楼层的外呼已登记;还可以通过该界而直接在手持操作器中登记指令和召唤,只有在非检修状态才能登记召唤/指令。
新时达电梯参数设置随着城市化进程的加快,住宅楼、商业楼等建筑的高度也不断增加,电梯作为垂直交通工具在建筑物中的重要作用逐渐凸显。
新时达电梯作为一家专业从事电梯制造的公司,为了满足不同建筑需求,需要进行适当的参数设置。
以下将从载重能力、速度、开门方式等方面,对新时达电梯的参数设置进行详细说明。
1.载重能力新时达电梯的载重能力一般根据建筑物的用途和人流量来确定。
对于住宅楼来说,一般可选择载重能力为450kg至630kg的电梯;而对于商业楼、写字楼等较为繁忙的场所,则可选择载重能力为800kg至1000kg的电梯。
当然,具体的载重能力还需要根据实际需求进行调整。
2.速度新时达电梯的速度设置应根据建筑物的高度、人流流量以及使用目的来确定。
一般来说,住宅楼的电梯速度可选择在1.0m/s至1.6m/s之间;而商业楼、写字楼等需求更高的场所则可以选择2.0m/s至4.0m/s的电梯速度。
当然,高速电梯的安全性和稳定性也需要得到保证。
3.开门方式新时达电梯的开门方式有多种选择,主要包括手动门、自动门以及液晶显示屏等。
对于住宅楼来说,由于人流量相对较小,一般可选择手动门或自动门;而商业楼、写字楼等场所则可选择具备液晶显示屏的自动门,以提供更好的用户体验和安全性。
4.控制系统控制系统是电梯运行的核心部分,新时达电梯的控制系统应具备先进的技术和可靠性,以提供安全和舒适的乘坐体验。
新时达电梯可选择采用VVF变频调速控制系统,以提供更加平稳、高效的运行。
5.安全保护设备总而言之,新时达电梯的参数设置应根据建筑物的特点和使用需求来确定。
合理的载重能力、合适的速度、安全可靠的开门方式,以及先进的控制系统和安全保护设备,将为用户提供更好的乘坐体验和安全保障。
调试指导说明通电前检查控制系统电气安装完毕后,必须对电气部分进行检查:1. 应对照使用说明书和电气原理图,检查各部分的连接是否正确。
2. 检查强电部分和弱电部分是否有关联。
用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。
3. 请认真检查控制柜电源进线与电机连线是否正确。
避免上电后烧毁变频器。
4. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地,确保人身安全。
▲注意:柜壳体与电动机壳体要一点接地。
通电后检查1. 合上总电源开关。
若相序继电器KAP 上绿灯亮,则表示相位正确。
若绿灯不亮,关闭总电源,调换任意两相相位然后重新上电。
2. 检查控制柜中隔离变压器TCO 各端子电压,是否在其标称范围内。
3. 在上述步骤正确的前提下,进行如下步骤:1合上熔丝FUn(n=1,2,3······;2合上开关电源控制开关;开关电源TPB 得电,同时主板得电工作。
开关电源各端子电压如下:表4-1 开关电源各端子电压端子L~N 24V~COM电压220±7%VAC 24.0±0.3VDC3将控制柜急停开关复位,安全回路接通,主板输入点对应LED 灯亮。
4检查如下回路:◆检查门锁回路是否正常;◆检查门区信号、上下限位信号是否正常;◆手持编程器上电梯工作状态此时应显示“检修”;如有不正常请做相应检查并改正。
系统参数设定1.变频器参数(电机参数自学习根据现场实际情况正确设定系统参数,具体参数的定义和设置方法请参考正确设定系统参数,具体参数的定义及设置方法请参考第三章和附录B。
1在进行慢车调试之前,必须正确设定所配置变频器的参数;2不同型号的变频器的具体参数的设置可以参看附录或变频器说明书;3基本电机参数的设定可以通过铭牌输入。
电机参数自学习参看所使用的变频器使用说明书。
电机参数自学习的步骤:关掉电梯电源,按下控制柜上的急停开关,将控制柜中自动运行/检修开关拨至检修位置;确认主机抱闸线已正确接在控制柜ZQ1、ZQ2 端子上;吊起轿厢,移去主机曳引轮上的钢丝绳,并加以保护,以防磨损;确认主机曳引轮及其他运转部件在运行时无阻碍;跨接线:保证安全回路102-114 为通路,门锁回路120-118 为通路;将主板上的输出接触器Y0,Y1,Y2,Y3 和其公共端上对应的线拆下,并作好标记,合并在一起,用绝缘胶带缠好,以防短路。
新时达一体机参数设置
1.模拟量速度曲线配置:
F0:加速斜率,F1:减速斜率,F2:S曲线T0,F3:S曲线T1,F4:S曲线T2,F5:S曲线T3。
2. 基本参数配置:
F6:电梯额定速度,F7:电机额定转速,F8:编码器每转脉冲数,F11:总楼层数。
3. 启动和停车时序参数:
F16 开闸延时:从变频器运行信号给出到开始打开报闸的延时时间.
F17 抱闸延时:从开始上抱闸到去除变频器运行方向的延时.
F58 启动曲线延时:从打开抱闸到速度曲线给出的延时时间.
F59 速度到0后经过F59时间上抱闸.
F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间.
4并联群控参数设置:
F23 :并联模式设3互为并联方式.
设2为群控方式.
F181:互为并联电梯编号,设0为主梯,设1为副梯.
5输入类型设置:
F25 X0-X15常开常闭设定
F26 X16-X25常开常闭设定
F27 TX0-TX15常开常闭设定
F28 TX16-TX19常开常闭设定
6服务层站设置:
F29 设置1-16层停靠
F30 设置17-32层停靠
F31 设置33-48层停靠
7一体化驱动控制器规格选择参数:
F32:5.5kw设0; 7.5kw设1;
11kw设2; 15kw设3;
18.5kw设4; 22kw设5;
30kw设6; 37kw设7;
8自动运行设置:
F33 自动运行间隔
F34 自动运行次数
设置完F33和F34后请在轿内登记指令信号来触发自动运行功能.
9抱闸开关检测:
F36 设0 无抱闸开关检测
设1 中国地区标准
设2 某地区标准
10司机外呼蜂鸣闪烁功能:
F43 设0 无蜂鸣无闪烁
设1 有蜂鸣无闪烁
设2 无蜂鸣有闪烁
设3 有蜂鸣有闪烁
11串行通讯地址:
F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板. 12设置开门:
F50 开门允许1-16层.
F51 开门允许17-32层.
F52 开门允许33-48层.
F53 后门允许1-16层.
F54 后门允许17-32层.
F55 后门允许33-48层.
13 KMC检测模式:
F60 :设0 KMC前置,常通,不检测.
设1 KMC前置,常通,粘连检测.
设2 KMC前置,每次运行后通断,粘连检测.
设3 KMC后置,每次运行后通断,粘连检测.
14打滑保护时间限制:
F62
快车全程运行加10S和45S取小值
X围在20S-45S之间
15楼层显示代码:
F65-F112:对应1-48层楼层显示
16强迫关门开门保持时间:
F117:强迫关门或者开门保持按钮(TX18)按过后的开门保持时间设定值17残疾人开门保持时间:
F118:残疾人开门保持时间设定值
18防捣乱功能:
F120:设0 无此功能
设1 按光幕动作计算(连续3层停靠没有光幕动作)
设2-64 防捣乱指令数(根据轻载开关来检测)
19强迫关门功能:
F121
设0 不开通
设1 开通
20召唤分类功能:
F123
设0 只有前门召唤(地址1-48)
设1 有前门召唤(地址1-48)和后门召唤(地址49-96)
设2 有前门召唤(地址1-48)和残疾人召唤(地址49-96)
设3 有前门召唤(地址1-32),后门召唤(地址33-64)和残疾人召唤(地址65-96) 21前后门控制模式:
F128
设0 前后门分开控制(有前后门操纵箱)
设1 前后门一起控制(只有一个操纵箱)
22提前开门功能:
F129
设0 没有提前开门和开门再平层功能
设1 有提前开门功能
设2 有开门再平层功能
设3 既有提前开门又有开门再平层功能
23开关门力矩保持功能设定:
F130
设0 无开关门力矩保持
设1 有开门力矩保持
设2 有关门力矩保持
设3 有开关门力矩保持
设4 运行中有关门力矩保持
24 NS-SW功能设定:(对应02板输入TX16)
F137
NS-SW功能时设定服务楼层1-16层
F138
NS-SW功能时设定服务楼层17-32层
F139
NS-SW功能时设定服务楼层33-48层
25称重模式:(匹配STEP称重装置)
F164
设0 系统不处理称重
设1 称重信号通过CAN通讯输入主板,超满载信号也通过CAN通讯输入.
设2 称重信号通过CAN通讯输入主板,超满载信号通过轿箱板输入.
26调试不开门模式:
F165
设0 调试时电梯开门
设1 检修时禁止门动作
设2 调试时电梯不开门
设3 检修时禁止门动作和调试时电梯不开门
27速度增益:
F180 对速度给定峰值的增益出厂值1000
28井道中减速开关的级数:
F182
井道中安装有几道强迫减速开关.
该参数设置不当会导致井道学习失败.
29井道学习速度:
F183
模拟量给定时井道自学习速度.
30井道学习:
1.电梯检修开到最底层平层;
2.触发手持操作器中的井道学习菜单;
3.转自动,电梯会以井道学习速度上行,直到最顶层停止;
4.井道学习完成,可以运行快车.
31井道学习不成功的原因:
1.自学习的插板数和总楼层数不一样;
2.平层插板太长或者太短:(平层插板长度+ 平层开关间距)/2 的距离小于100mm或者大于900mm ;
3.平层区太长或太短:(平层插板长度- 平层开关间距)/2 的距离小于10mm 或者大于200mm
32减速开关级数(F182)与实际安装减速开关数不一致;
5.减速开关的距离不符合规定;
33井道数据含义(通过监控界面):
1: 下端站平层基准位置0 mm
2: 2 楼平层离开下端站平层位置(mm)
3: 3 楼平层离开下端站平层位置(mm)
4: 4 楼平层离开下端站平层位置(mm)
64: 64楼平层离开下端站平层位置(mm)
65: 平层插板的长度(以2 楼的插板为基准,mm)
66: 平层感应器间距(mm)
67: 上行1 级减速开关到上端站的距离(mm)
68: 上行2 级减速开关到上端站的距离(mm)
69: 上行3 级减速开关到上端站的距离(mm)
70: 上行4 级减速开关到上端站的距离(mm)
71: 下行1 级减速开关到下端站的距离(mm)
72: 下行2 级减速开关到下端站的距离(mm)
73: 下行3 级减速开关到下端站的距离(mm)
74: 下行4 级减速开关到下端站的距离(mm)
34同步电机自整定:
触发手持操作器中电机自学习菜单,检修上行,从电机负载侧看,电机应该顺时针转,如反,可交换主机V,W相,整定完毕会自动上闸,整定出的角度储存在参数F228中。
35辩识编码器F203:
辨识编码器(正余弦编码器)操作步骤如下:
–设置F203=9后F203自动变成10;
–将检修速度设置成〈0.050M/S〉,检修运行,使编码器旋转1-2圈后停止,辨识完成;
手动将F203=11,F203变成0时,辨识完成。
36速度环参数:
•F204零速比例P0(150)
•F205零速积分I0 (50)
•F206低速比例P1(60)
•F207低速积分I1 (30)
•F208低速比例P2 (60)
•F209低速积分I2 (30)
•F210中速比例P3 (120)
•F211中速积分I3 (25)
•F212高速比例P4(140-160高速和中速比例相差不要超20)
•F213高速积分I4 (5)
•F214 低速切换点F215 高速切换点
37电机类型:
F218 0-异步1-同步
38电机参数:
F219 电机极数
F220 电机额定电压(不要修改,否则速度会提不起来)
F221 电机额定转速
F222 电机额定电流
F223 最大输出转矩
F224 电机转差频率(同步请设0)
F225 载波频率
39编码器参数:
F226 编码器类型
0:增量型,差分,SinCos.
1:CCW增量型UVW编码器
2:CW增量型UVW编码器
F227 编码器规格编码器每转脉冲数
F228 初始相位角同步电机自整定出来的
40调节器模式:
F229
同步:0(2m/s);1(1m/s~1.75m/s);
异步:设为1,控制增强;
★提示:可以设2或3改善电机噪音
41电机反转:
F232
0:方向一致;1:方向相反;
自整定时该参数必须设0
42编码器模式:
F233
万位:0-标准模式,1-修正模式;
千位:电流缓减时间,参数X围1-9,单位:300ms;其余位备用。
43电流增益2:
F246 电流增益2,调大可以增加输出转矩
5.5kw 大约在250-300之间
7.5kw-15kw 在150-160之间
22kw,30kw,37kw 减小该值可以抑制电机噪声。
