新时达一体机

新时达一体机参数设置1．模拟量速度曲线配置:F0：加速斜率，F1：减速斜率，F2：S曲线T0，F3：S曲线T1，F4：S曲线T2，F5：S曲线T3。

2. 基本参数配置:F6：电梯额定速度,F7：电机额定转速,F8：编码器每转脉冲数,F11:总楼层数。

3. 启动和停车时序参数:F16 开闸延时:从变频器运行信号给出到开始打开报闸的延时时间.F17 抱闸延时:从开始上抱闸到去除变频器运行方向的延时.F58 启动曲线延时:从打开抱闸到速度曲线给出的延时时间.F59 速度到0后经过F59时间上抱闸.F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间.4并联群控参数设置:F23 ：并联模式设3互为并联方式.设2为群控方式.F181：互为并联电梯编号,设0为主梯,设1为副梯.5输入类型设置:F25 X0-X15常开常闭设定F26 X16-X25常开常闭设定F27 TX0-TX15常开常闭设定F28 TX16-TX19常开常闭设定6服务层站设置:F29 设置1-16层停靠F30 设置17-32层停靠F31 设置33-48层停靠7一体化驱动控制器规格选择参数:F32：5.5kw设0; 7.5kw设1；11kw设2; 15kw设3；18.5kw设4; 22kw设5；30kw设6; 37kw设7；8自动运行设置:F33 自动运行间隔F34 自动运行次数设置完F33和F34后请在轿内登记指令信号来触发自动运行功能.9抱闸开关检测:F36 设0 无抱闸开关检测设1 中国地区标准设2 香港地区标准10司机外呼蜂鸣闪烁功能:F43 设0 无蜂鸣无闪烁设1 有蜂鸣无闪烁设2 无蜂鸣有闪烁设3 有蜂鸣有闪烁11串行通讯地址:F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板. 12设置开门:F50 开门允许1-16层.F51 开门允许17-32层.F52 开门允许33-48层.F53 后门允许1-16层.F54 后门允许17-32层.F55 后门允许33-48层.13 KMC检测模式:F60 ：设0 KMC前置,常通,不检测.设1 KMC前置,常通,粘连检测.设2 KMC前置,每次运行后通断,粘连检测.设3 KMC后置,每次运行后通断,粘连检测.14打滑保护时间限制:F62快车全程运行加10S和45S取小值范围在20S-45S之间15楼层显示代码:F65-F112：对应1-48层楼层显示16强迫关门开门保持时间:F117：强迫关门或者开门保持按钮(TX18)按过后的开门保持时间设定值17残疾人开门保持时间:F118：残疾人开门保持时间设定值18防捣乱功能:F120：设0 无此功能设1 按光幕动作计算(连续3层停靠没有光幕动作)设2-64 防捣乱指令数(根据轻载开关来检测)19强迫关门功能:F121设0 不开通设1 开通20召唤分类功能:F123设0 只有前门召唤(地址1-48)设1 有前门召唤(地址1-48)和后门召唤(地址49-96)设2 有前门召唤(地址1-48)和残疾人召唤(地址49-96)设3 有前门召唤(地址1-32),后门召唤(地址33-64)和残疾人召唤(地址65-96) 21前后门控制模式:F128设0 前后门分开控制(有前后门操纵箱)设1 前后门一起控制(只有一个操纵箱)22提前开门功能:F129设0 没有提前开门和开门再平层功能设1 有提前开门功能设2 有开门再平层功能设3 既有提前开门又有开门再平层功能23开关门力矩保持功能设定:F130设0 无开关门力矩保持设1 有开门力矩保持设2 有关门力矩保持设3 有开关门力矩保持设4 运行中有关门力矩保持24 NS-SW功能设定:(对应02板输入TX16)F137NS-SW功能时设定服务楼层1-16层F138NS-SW功能时设定服务楼层17-32层F139NS-SW功能时设定服务楼层33-48层25称重模式:(匹配STEP称重装置)F164设0 系统不处理称重设1 称重信号通过CAN通讯输入主板,超满载信号也通过CAN通讯输入.设2 称重信号通过CAN通讯输入主板,超满载信号通过轿箱板输入.26调试不开门模式:F165设0 调试时电梯开门设1 检修时禁止门动作设2 调试时电梯不开门设3 检修时禁止门动作和调试时电梯不开门27速度增益:F180 对速度给定峰值的增益出厂值100028井道中减速开关的级数:F182井道中安装有几道强迫减速开关.该参数设置不当会导致井道学习失败.29井道学习速度:F18３模拟量给定时井道自学习速度.30井道学习:1.电梯检修开到最底层平层;2.触发手持操作器中的井道学习菜单;3.转自动,电梯会以井道学习速度上行,直到最顶层停止;4.井道学习完成,可以运行快车.31井道学习不成功的原因:1.自学习的插板数和总楼层数不一样;2.平层插板太长或者太短：（平层插板长度+ 平层开关间距）/2 的距离小于100mm或者大于900mm ；3.平层区太长或太短：（平层插板长度- 平层开关间距）/2 的距离小于10mm 或者大于200mm32减速开关级数（F182）与实际安装减速开关数不一致;5.减速开关的距离不符合规定；33井道数据含义（通过监控界面）:1: 下端站平层基准位置0 mm2: 2 楼平层离开下端站平层位置(mm)3: 3 楼平层离开下端站平层位置(mm)4: 4 楼平层离开下端站平层位置(mm)64: 64楼平层离开下端站平层位置(mm)65: 平层插板的长度(以2 楼的插板为基准,mm)66: 平层感应器间距(mm)67: 上行1 级减速开关到上端站的距离(mm)68: 上行2 级减速开关到上端站的距离(mm)69: 上行3 级减速开关到上端站的距离(mm)70: 上行4 级减速开关到上端站的距离(mm)71: 下行1 级减速开关到下端站的距离(mm)72: 下行2 级减速开关到下端站的距离(mm)73: 下行3 级减速开关到下端站的距离(mm)74: 下行4 级减速开关到下端站的距离(mm)34同步电机自整定:触发手持操作器中电机自学习菜单，检修上行，从电机负载侧看，电机应该顺时针转，如反，可交换主机V，W相，整定完毕会自动上闸，整定出的角度储存在参数F228中。

新时达一体机参数设置
1.打印功能：
2.复印功能：
新时达一体机可以进行单面或双面复印，支持自动文稿进纸，能够快
速完成大量文件的复印工作。

复印分辨率可达到600×600dpi，复印速度
可达到25页/分钟。

用户可以通过设置复印选项来调整复印的放大倍数、
缩小倍数、页数等参数。

3.扫描功能：
新时达一体机配有一台高精度的扫描仪，支持扫描纸张的大小范围从
A4到A3、扫描分辨率可达到1200dpi，可扫描彩色或黑白文件。

用户可
以通过设置扫描选项来选择扫描目标（电脑或网络文件夹）、扫描质量等
参数。

4.传真功能：
新时达一体机支持传真功能，用户可以通过一体机直接发送和接收传
真文件。

传真分辨率可达到200×200dpi，传真速度可达到33.6Kbps。

用
户可以通过设置传真选项来设置发送/接收传真的号码、传真质量等参数。

5.网络功能：
以上是新时达一体机的一些基本参数设置，用户可以根据自己的需求
和实际情况进行相应的设置。

通过合理设置，可以提高一体机的工作效率，满足不同办公需求。

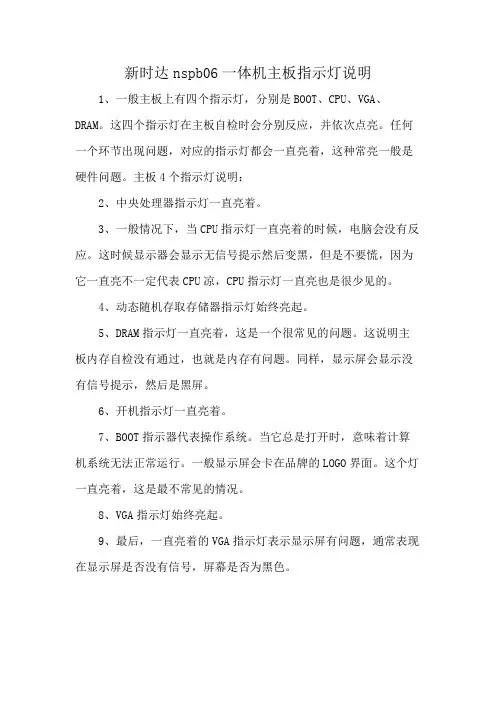

新时达nspb06一体机主板指示灯说明
1、一般主板上有四个指示灯，分别是BOOT、CPU、VGA、DRAM。

这四个指示灯在主板自检时会分别反应，并依次点亮。

任何一个环节出现问题，对应的指示灯都会一直亮着，这种常亮一般是硬件问题。

主板4个指示灯说明：
2、中央处理器指示灯一直亮着。

3、一般情况下，当CPU指示灯一直亮着的时候，电脑会没有反应。

这时候显示器会显示无信号提示然后变黑，但是不要慌，因为它一直亮不一定代表CPU凉，CPU指示灯一直亮也是很少见的。

4、动态随机存取存储器指示灯始终亮起。

5、DRAM指示灯一直亮着，这是一个很常见的问题。

这说明主板内存自检没有通过，也就是内存有问题。

同样，显示屏会显示没有信号提示，然后是黑屏。

6、开机指示灯一直亮着。

7、BOOT指示器代表操作系统。

当它总是打开时，意味着计算机系统无法正常运行。

一般显示屏会卡在品牌的LOGO界面。

这个灯一直亮着，这是最不常见的情况。

8、VGA指示灯始终亮起。

9、最后，一直亮着的VGA指示灯表示显示屏有问题，通常表现在显示屏是否没有信号，屏幕是否为黑色。

1．主板端口定义
控制回路端子排列见图3.17控制回路端子所示。

图3.17 控制回路端子
1.1 输入输出接口定义
序号
位置 名称 定义
类型 备注 JP1
1.
J
P1.1
X0
检修信号1，断开为检修，X0和X1全接通为自动
Input
JP1.2 X1 检修信号2，断开为检修，X0和X1全接通为自动
Input JP1.3 X2 上行信号，检修：点动上行；司机：上行换向 Input JP1.4
X3
下行信号，检修：点动下行；司机：下行换向
Input
低压光耦隔离输入
高压光耦隔离输入 可编程继电器输出
编码器信号输入接口 (冗余) PG 卡分频信号输出
输入输出24V 隔离电源控制输入
CAN 通讯 接口
系统 保留 端口
Modem 远程监控接口
手持操作器接口/小区监控接口
2．主板参数一览表
故障代码及分析表9.1：。

新时达一体机报36故障如何解决？
2022-09-07 发表于湖北
故障代码36：输出接触器触点故障
故障解释：
1. 主板对主回路接触器无驱动信号，但输入检测点，有输入信号（粘连故障）
2. 主板对主回路接触器有驱动信号，但输入检测点，无输入信号（不吸合故障）
现场排查：
1. 一体机送电报36故障查看主板F25里设置有没有和实际的相符，x10运行接触器反馈的常开、常闭设置。

2. 一体机送电不报故障，运行时报36号，查看Y1输出时运行接触器有没有吸合。

如没有吸合按图纸查看线路
3. 一体机送电不报故障，运行时报36号，查看运行接触器吸合时x10有无相应变化。

4. 检查封芯接触器吸合是否正常，它控制KMY接触器，如不正常也会报36故障。

5. 因为楼层过高或门锁触点电阻过大，引起KMY吸合时跳动报36号故障。
