新时达一体机参数设置之欧阳家百创编

新时达一体机参数设置
1.打印功能：
2.复印功能：
新时达一体机可以进行单面或双面复印，支持自动文稿进纸，能够快
速完成大量文件的复印工作。

复印分辨率可达到600×600dpi，复印速度
可达到25页/分钟。

用户可以通过设置复印选项来调整复印的放大倍数、
缩小倍数、页数等参数。

3.扫描功能：
新时达一体机配有一台高精度的扫描仪，支持扫描纸张的大小范围从
A4到A3、扫描分辨率可达到1200dpi，可扫描彩色或黑白文件。

用户可
以通过设置扫描选项来选择扫描目标（电脑或网络文件夹）、扫描质量等
参数。

4.传真功能：
新时达一体机支持传真功能，用户可以通过一体机直接发送和接收传
真文件。

传真分辨率可达到200×200dpi，传真速度可达到33.6Kbps。

用
户可以通过设置传真选项来设置发送/接收传真的号码、传真质量等参数。

5.网络功能：
以上是新时达一体机的一些基本参数设置，用户可以根据自己的需求
和实际情况进行相应的设置。

通过合理设置，可以提高一体机的工作效率，满足不同办公需求。

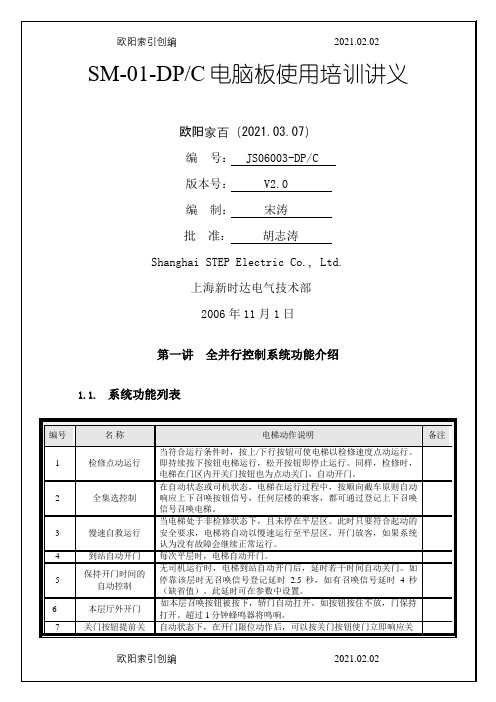

1.2.安全保护功能列表第二讲全并行控制系统构成2.1.产品分类2.2. 系统主要部件性能指标2.2.1性能特点➢富士通工控单片机；➢四层板表贴工艺，CAN总线串行通讯；➢高智能，高可靠性；➢键盘操作，液晶显示；➢配有RS232/RS485接口。

2.2.2. 适用范围➢载货电梯(变频驱动、液压驱动、双速驱动)；➢速度范围0～1.0m/s；2.2.3. 参照标准➢《（GB7588-2003）电梯制造与安装规范》2.2.4. 电源规格➢电压：DC24V ±1.0V；➢功耗：主控制电脑板SM-01-DP/C 25W；扩展板SM-10-IO/C 6W。

2.2.5. 工作温度➢器件工作温度-20ºC ~ +60ºC（液晶显示器件除外）2.3. 系统主要部件分类介绍2.3.1. 主控电脑板SM-01-DP/C和扩展板SM-10-IO/C图2-1(A) 主控电脑板SM-01-DP/C外形图2-1(B) 扩展板SM-10-IO/C外形图2-1(C) 主控电脑板SM-01-DP/C安装尺寸图2-1(D) 扩展板SM-10-IO/C安装尺寸1．插件规格2．SM-01-DP/C接口定义及规格3．SM-10-IO/C接口定义及规格第三讲主控制板SM-01-DP/C参数介绍3.1 主板参数表3.2 主板F参数设置详细说明：F02——双速梯1A延迟时间即快车接触器吸合后经过该时间快车切换接触器1A吸合，参考值75，范围0S~200,单位：20ms。

F03——双速梯2A延迟时间即慢车接触器吸合后经过该时间慢车切换接触器2A吸合，参考值40，范围0~200,单位：20ms。

F04——双速梯3A延迟时间即慢车切换接触器2A吸合后经过该时间慢车切换接触器3A吸合，参考值25，范围0~200，单位：20ms。

F05——双速梯4A延迟时间即慢车切换接触器3A吸合后经过该时间慢车切换接触器4A吸合，参考值15，范围0~100，单位：20ms。

、调试流程框图……………………………………………………………………………………………：功能参数表………………………………………………………………………………………：故障代码说明重要提示：调试流程框图通电前检查控制系统电气线路安装完毕后，通电前必须对电气部分进行检查：应对照电气图纸，检查各部分的连接是否正确。

送电检查）检查控制柜内所有熔断器，）确认所有接线均正确无误后，将手持服务器连接至主板的控制柜开关拨到“检修”2.4V(2.2~2.5V)TXV+ TXV- TXA+ TXA-设置主板参数）控制系统正常通电后，为了方便接下来的调试，建议首先参照本手册附录值将全部参数设置一遍。

个别需根据实际情况调整的参数，可在相应步骤中根据具体的合同值或者参数名称电梯额定速度电机额定转速预设总层数检修速度驱动控制器规格减速开关级数井道自学习速度电机原点自学习将曳引机钢丝绳安全脱离曳引轮，电梯参数按表确认变频器输出相序UVW与电机相序对应，编码器连接正确，编码器屏蔽线已可靠固定整定完成后自动退到主菜单，抱闸在电机原点自学习完成之后，由于一个方向溜车的现象。

所以必须重新检查和设置合适的可以参照下表进行设置：慢车试运行及检修运行检查）通过慢车试运行的程序来检查电梯运行指令的方向与电机实际转动方向是否正确一致，试时电梯无法预知的转动而导致的损害。

） 检修运行检查通过以上步骤的调整，异，如果空载电流或者速度差异偏大，则必须在电梯带负载运行前重新校正。

以尽量避免由于电机检修单梯=== 00000018 = 挂上钢丝绳进行井道检修运行检查，逐层检查各层厅门，不得与轿厢部件干涉碰撞通讯线路检查确认一体机主板CAN1图8.1 SM-02-D板通讯终端电阻设置，按上或下按钮调整图8.2 SM-04-HRF板通讯终端电阻设置调整门机和光幕）断开控制柜SAD2）调整厅、轿门相关机械部件，确保不带电时开关门自由顺畅；监视状态井道楼层数据学习平层装置位置调整）轿厢与厅门地坎保持水平时，平层插板的上端高出下平层开关、下端低于上平层开关的长度均是采用压导板经此两孔将隔磁板安装于平层位置的导轨上须保证每层的隔磁板均居中于磁感应器内，以免轿厢运行时造成碰撞！注：上平层开关安装在下面，而下平层开关安装在上面。

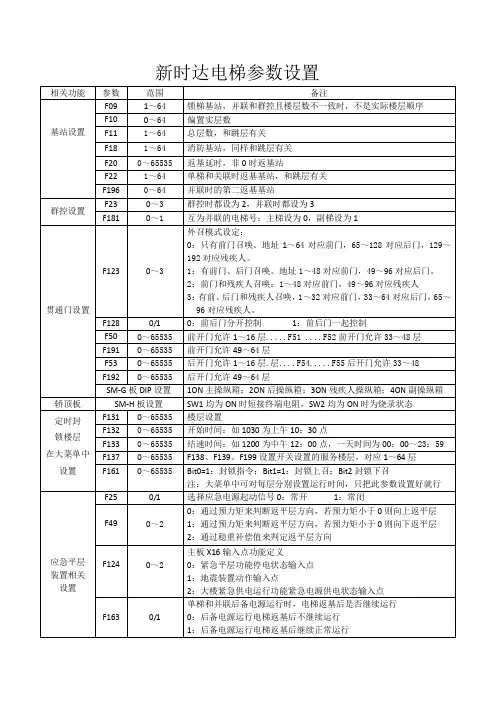

新时达电梯参数设置随着城市化进程的加快，住宅楼、商业楼等建筑的高度也不断增加，电梯作为垂直交通工具在建筑物中的重要作用逐渐凸显。

新时达电梯作为一家专业从事电梯制造的公司，为了满足不同建筑需求，需要进行适当的参数设置。

以下将从载重能力、速度、开门方式等方面，对新时达电梯的参数设置进行详细说明。

1.载重能力新时达电梯的载重能力一般根据建筑物的用途和人流量来确定。

对于住宅楼来说，一般可选择载重能力为450kg至630kg的电梯；而对于商业楼、写字楼等较为繁忙的场所，则可选择载重能力为800kg至1000kg的电梯。

当然，具体的载重能力还需要根据实际需求进行调整。

2.速度新时达电梯的速度设置应根据建筑物的高度、人流流量以及使用目的来确定。

一般来说，住宅楼的电梯速度可选择在1.0m/s至1.6m/s之间；而商业楼、写字楼等需求更高的场所则可以选择2.0m/s至4.0m/s的电梯速度。

当然，高速电梯的安全性和稳定性也需要得到保证。

3.开门方式新时达电梯的开门方式有多种选择，主要包括手动门、自动门以及液晶显示屏等。

对于住宅楼来说，由于人流量相对较小，一般可选择手动门或自动门；而商业楼、写字楼等场所则可选择具备液晶显示屏的自动门，以提供更好的用户体验和安全性。

4.控制系统控制系统是电梯运行的核心部分，新时达电梯的控制系统应具备先进的技术和可靠性，以提供安全和舒适的乘坐体验。

新时达电梯可选择采用VVF变频调速控制系统，以提供更加平稳、高效的运行。

5.安全保护设备总而言之，新时达电梯的参数设置应根据建筑物的特点和使用需求来确定。

合理的载重能力、合适的速度、安全可靠的开门方式，以及先进的控制系统和安全保护设备，将为用户提供更好的乘坐体验和安全保障。

调试指导说明通电前检查控制系统电气安装完毕后,必须对电气部分进行检查:1. 应对照使用说明书和电气原理图,检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。

用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

3. 请认真检查控制柜电源进线与电机连线是否正确。

避免上电后烧毁变频器。

4. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地,确保人身安全。

▲注意:柜壳体与电动机壳体要一点接地。

通电后检查1. 合上总电源开关。

若相序继电器KAP 上绿灯亮,则表示相位正确。

若绿灯不亮,关闭总电源,调换任意两相相位然后重新上电。

2. 检查控制柜中隔离变压器TCO 各端子电压,是否在其标称范围内。

3. 在上述步骤正确的前提下,进行如下步骤:1合上熔丝FUn(n=1,2,3······;2合上开关电源控制开关;开关电源TPB 得电,同时主板得电工作。

开关电源各端子电压如下:表4-1 开关电源各端子电压端子L~N 24V~COM电压220±7%VAC 24.0±0.3VDC3将控制柜急停开关复位,安全回路接通,主板输入点对应LED 灯亮。

4检查如下回路:◆检查门锁回路是否正常;◆检查门区信号、上下限位信号是否正常;◆手持编程器上电梯工作状态此时应显示“检修”;如有不正常请做相应检查并改正。

系统参数设定1.变频器参数(电机参数自学习根据现场实际情况正确设定系统参数,具体参数的定义和设置方法请参考正确设定系统参数,具体参数的定义及设置方法请参考第三章和附录B。

1在进行慢车调试之前,必须正确设定所配置变频器的参数;2不同型号的变频器的具体参数的设置可以参看附录或变频器说明书;3基本电机参数的设定可以通过铭牌输入。

电机参数自学习参看所使用的变频器使用说明书。

电机参数自学习的步骤:关掉电梯电源,按下控制柜上的急停开关,将控制柜中自动运行/检修开关拨至检修位置;确认主机抱闸线已正确接在控制柜ZQ1、ZQ2 端子上;吊起轿厢,移去主机曳引轮上的钢丝绳,并加以保护,以防磨损;确认主机曳引轮及其他运转部件在运行时无阻碍;跨接线:保证安全回路102-114 为通路,门锁回路120-118 为通路;将主板上的输出接触器Y0,Y1,Y2,Y3 和其公共端上对应的线拆下,并作好标记,合并在一起,用绝缘胶带缠好,以防短路。

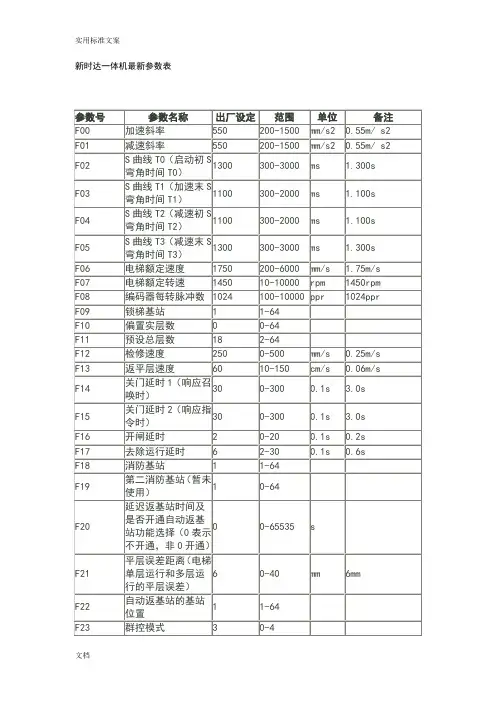

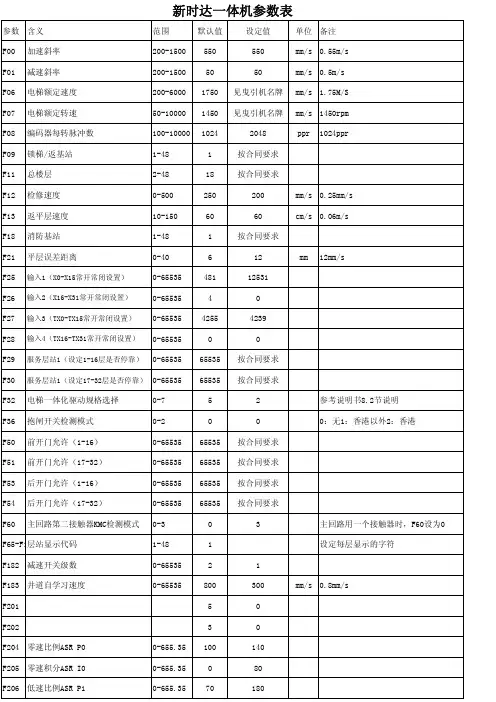

新时达一体机参数表参数含义范围默认值设定值单位备注F00加速斜率200-1500550550mm/s0.55m/sF01减速斜率200-15005050mm/s0.5m/sF06电梯额定速度200-60001750见曳引机名牌mm/s 1.75M/SF07电梯额定转速50-100001450见曳引机名牌mm/s1450rpmF08编码器每转脉冲数100-1000010242048ppr1024pprF09锁梯/返基站1-481按合同要求F11总楼层2-4818按合同要求F12检修速度0-500250200mm/s0.25mm/sF13返平层速度10-1506060cm/s0.06m/sF18消防基站1-481按合同要求F21平层误差距离0-40612mm12mm/sF25输入1（X0-X15常开常闭设置）0-6553548112531F26输入2（X16-X31常开常闭设置）0-6553540F27输入3（TX0-TX15常开常闭设置）0-6553542554239F28输入4（TX16-TX31常开常闭设置）0-6553500F29服务层站1（设定1-16层是否停靠）0-6553565535按合同要求F30服务层站1（设定17-32层是否停靠）0-6553565535按合同要求F32电梯一体化驱动规格选择0-752参考说明书8.2节说明F36抱闸开关检测模式0-2000：无1：香港以外2：香港F50前开门允许（1-16）0-6553565535按合同要求F51前开门允许（17-32）0-6553565535按合同要求F53后开门允许（1-16）0-6553565535按合同要求F54后开门允许（17-32）0-6553565535按合同要求F60主回路第二接触器KMC检测模式0-303主回路用一个接触器时，F60设为0 F65-F1层站显示代码1-481设定每层显示的字符F182减速开关级数0-6553521F183井道自学习速度0-65535800300mm/s0.8mm/sF20150F20230F204零速比例ASR P00-655.35100140F205零速积分ASR I00-655.35080F206低速比例ASR P10-655.3570180F207低速积分ASR I10-655.351010F208低速比例ASR P20-655.3570110F209低速积分ASR I20-655.351010F210中速比例ASR P30-655.35120120F211中速积分ASR I30-655.351015F212高速比例ASR P40-655.35140140F213高速积分ASR I40-655.35510F216电流环比例增益0-20051F217零速私服时间0-50.8 1.2F218电机类型0.1010-异步；1-同步F219电机极数2-324参照曳引机名牌F220电机额定电压0-400380参照曳引机名牌F221电机额定转速——1450参照曳引机名牌F222电机额定电流0-80参照曳引机名牌F224电机转差频率0-10 1.4 1.4F225载波频率4-1588F226编码器类型0-1000F227编码器脉冲数——10242048F228磁极相位0-360——F229调节器模式0-500同步：0（2m/s）1（1-1.75）异步设为1控制增强；可以设2或3改善电机噪音F246100250电机自学习参照说明书P97 7.3.2井道自学习参照说明书P98 7.5。
