HXGN□-24系列箱型固定式环网高压开关设备技术选型手册五、产品展示篇1 概述HXGN□-24型箱型固定式环网高压开关设备（以下简称真空环网柜）是额定电压为24kV，额定频率50Hz 的交流高压成套电器装置。
适用于厂矿、住宅小区、高层建筑、学校，公园等场所的配电系统，作为接受和分配电器能之用。
可用于环网供电和终端供电。
也可作为箱式变电站的高压开关设备之用。
2 型号说明真空环网柜的型号含义如下表示：H X G N □- 24 □/ □□- □- □方案号额定短时耐受电流（组合电器柜为额定短路开断电流）（KA）额定电流（A）T：弹簧操动机构D：带电动的弹簧操动机构ZF：主开关为真空负荷开关ZF·R：主开关为真空负荷开关-熔断器组合电器额定电压（kV）设计序号户内用固定式箱式环网开关设备3 执行标准本真空环网柜符合GB3906《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》及GB/T11022《高压开关设备和控制设备标准的共用技术要求》标准的有关规定。
4 使用条件a）周围空气温度不高于+40℃，不低于-35℃；24h内的平均气温不得高于+35℃。
b）户内安装使用，使用地点的海拔高度不得超过2000M。
c）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）；应考虑到由于温度的变化可能会偶然产生凝露的影响。
d）设备安装时与垂直面的倾斜度不超过5%。
e）设备应安装在无剧烈振动和冲击的地方，以及不足使电器元件受到腐蚀的场所；地震烈度不超过8 度。
f）用户有特殊要求时可与制造厂协商解决。
5 特点a）柜体采用全组装搭接式结构，体积小、重量轻，轻巧美观，可任意组合安装、便于无限扩展延伸，具有很强的系列性和通用性。
b）柜体外壳和各功能单元隔板均用冷轧钢板经镀锌或表面喷塑处理装配组合而成，防护等级达到IP2X。
c）柜内布置：上部为母线室和仪表室，仪表室在母线室的前部，中部为主开关室，各室之间采用接地的金属隔板隔离，并在柜体前门的开关断口及出线端装有观察窗，以观察开关断口及出线端。

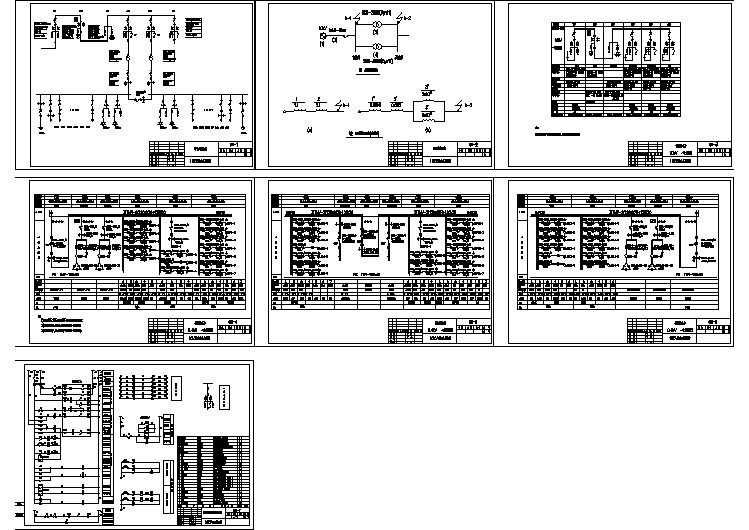

某新城区供配电工程10KV高压开闭所全套电气原理图
工程简介：某新城区供配电工程，设计一套10KV高压开闭所，内有15台HXGN-12型环网柜组成；系统运行方式为单母线分段接线方式；两台进线断路器柜与联络柜采取备自投方案,采取三投二电气联锁；另有PT柜对电源电压测量和监控；站变柜提供本站用工作电源；隔离柜配合联络柜完成联络功能；多台出线柜对下方负载设备供电并提供可靠的过载短路保护。
一次系统图
一号进线柜二次原理图
二号进线柜二次原理图
联络柜二次原理图
隔离柜二次原理图
PT柜二次原理图
站变柜二次原理图。
HXGN17-12环网固定式户内交流封闭开关一、产品概述HXGN17-12系列箱型固定式交流金属封闭环网开关设备（简称环网柜）是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备,作为变压器、电缆、架空线等电力设备的保护、控制之用。
本公司生产的FKN12-12系列压气式负荷开关及组合电器和FZN23-12系列真空负荷开关及其组合电器。
这些产品均入选国家经贸委下达的“全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录”。
二、型号意义HXGN17-12（口）/口—口三、电气特性四、结构特征HXGN17-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成，根据开关电器不同安装方向，柜体有两种基本柜型；侧装柜和正装柜。
侧装柜占地面积小，拼柜方便简单；正装柜方便维护与电缆安装。
环网柜柜体结构采用型材或覆铝锌钢板弯制，结构牢固，密封性好，具有IP3X外壳防护等级。
钢板表面经处理后采用环氧粉末喷涂工艺涂覆，美观牢固。
环网柜设计成上下两个完全隔离的金属间隔：母线室与开关室，不另外附加隔离板，以便安全检修与更换熔断器。
母线室由金属封闭，母线经过穿墙套管连结，根据要求，母线室前可设有完全隔离的仪表室，专门安装二次设备。
开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。
柜门设有观察窗，便于观察隔离断口，检视运行状态。
环网柜顶部装有压力释放装置，柜内有压力释放通道，内部故障时，限制事故蔓延，巨大能量导向释放，保证人身安全。
在柜体前下方设有接地铜母线。
五、订货须知●环网柜一次线路方案及其排列图、平面布置图；●环网柜内所需设备规格及数量，主母线规格；●二次原理图及端子图；●环网柜框体颜色；●其他要求： (运输方式、交货时间)。
六、主结线典型组合方案(一）主结线典型组合方案(二）主结线典型组合方案(三）高压压气式负荷开关一、产品概述SY-KS1-12(D)/630-20(FKN12)户内高压气式负荷开关、SY-KS1r-12(D)/100-31.5(FKRN12)户内高压压气式负荷开关—熔断组合电器适用于交流12Kv、50Hz的户内高压开关设备中。
