机械过滤器

石英砂过滤器操作维护手册1、砂滤器的运行原理机械过滤器是一种用于除去原水中悬浮物的设备。

原水首先被送入机械过滤器，该过滤器内装有适配的石英砂层，利用石英砂对污染物的截留能力，可以有效地去除水中的较大颗粒悬浮物和胶体。

通过这个过程，出水的浊度可以降低到小于1mg/l，以保证后续处理的正常进行。

机械过滤器的截留作用是一种物理吸附过程。

根据滤料填装方式的不同，可以大致分为松散区（粗砂）和紧密区（细砂）。

在松散区，悬浮物质主要通过流动接触而发生接触凝聚作用，因此该区域更适合截留较大颗粒的悬浮物质；而在紧密区，主要是通过惯性碰撞和悬浮颗粒间的吸附作用，所以该区域更适合截留较小颗粒的悬浮物质。

当机械过滤器因为过多的机械杂质截留而影响到正常运行时，可以通过反冲洗的方法进行清洗。

反冲洗采用逆向进水，并同时通入压缩空气，进行气水混合擦洗，使砂滤层松动，从而将附着在石英砂表面的截留物剥离并随反冲水流带走。

这有利于清除滤层中的沉渣和悬浮物，并防止滤料结块，保持其良好的截留能力，从而达到清洗的目的。

反冲洗周期通常根据进出口压差参数进行设置，根据经验一般为一天，具体需要根据原水浊度来决定。

在原水进入管道之前，加入了絮凝剂。

絮凝剂在水中发生离子水解和聚合过程，水中的胶体颗粒与水解和聚集产物发生强烈吸附作用，从而使得粒子表面电荷和扩散厚度同时减少，减弱了粒子间的相互排斥力，使它们更容易相互接近并凝聚结合。

水解产物被两个以上的胶体吸附后，会在粒子之间形成桥接连接，并逐渐形成较大的絮凝体。

当水流经过机械过滤器时，这些絮凝体会被砂滤料所截留。

机械过滤器采用不锈钢操作阀组进行控制，包括启动、正常运行、反冲洗和停机等操作步骤。

当机械过滤器的进出口压差达到0.07MPa时，必须进行反冲洗操作。

2、砂滤器的结构说明石英砂 0.4-0.6mm 700mm石英砂 0.6-1.2mm 200mm石英砂 1.2-2.0mm 200mm承托层 3.0-5.0mm 300mm当机械过滤器因为过多的机械杂质截留而影响到正常运行时，可以通过反冲洗的方法进行清洗。

机械过滤器的工作原理
机械过滤器是一种常见的处理液体和气体的过滤设备。

它的工作原理基于物理过滤的原理，通过设定的过滤介质将固体颗粒从流体中分离出来。

机械过滤器通常由一个容器和一个过滤介质组成。

流体通过进入容器的入口，然后通过过滤介质的孔隙或网格，固体颗粒无法通过这些孔隙或网格，从而被过滤掉。

过滤介质可以是不同类型的材料，如纤维素、纤维布、陶瓷或金属网。

这些材料的孔隙大小和形状可以根据需要而定，以过滤不同尺寸的固体颗粒。

具体的过滤效果取决于过滤介质的孔隙大小和过滤速度。

在流体通过过滤介质时，固体颗粒会残留在介质上，而过滤后的清洁流体则通过出口流出。

随着时间的推移，固体颗粒在过滤介质上积聚，形成所谓的滤饼。

当滤饼越来越厚时，会增加流体通过的阻力，降低过滤效果。

因此，需要定期对机械过滤器进行清洗或更换过滤介质。

机械过滤器适用于许多应用领域，如清洁水处理、制药、食品和饮料生产以及化工工艺中的颗粒去除。

它可以有效地去除固体颗粒，提高流体的质量和纯度。

然而，机械过滤器并不能去除溶解性的物质或细菌等微生物，因此在特定的应用中可能需要其他类型的过滤设备进行辅助操作。

机械过滤器填装量计算公式引言。

在工业生产中，机械过滤器是一种常见的设备，用于过滤液体或气体中的杂质和固体颗粒。

机械过滤器的性能受到填料的影响，因此需要对其填装量进行精确的计算。

本文将介绍机械过滤器填装量计算公式，并对其应用进行详细讨论。

机械过滤器填装量计算公式。

机械过滤器的填装量计算公式可以通过以下步骤进行推导：1. 首先，确定机械过滤器的容积V（m³）。

2. 其次，确定填料的体积Vf（m³）。

3. 最后，填装量可以通过以下公式计算得出：填装量 = Vf / V。

上述公式可以用于计算机械过滤器的填装量，从而帮助工程师和技术人员合理设计和选择填料，提高机械过滤器的过滤效率和性能。

填装量计算公式的应用。

填装量计算公式的应用可以帮助工程师和技术人员在设计和选择机械过滤器时进行合理的评估和决策。

以下是填装量计算公式的一些应用场景：1. 设计阶段，在机械过滤器的设计阶段，工程师可以通过填装量计算公式来确定合适的填料量，从而保证机械过滤器具有良好的过滤效率和性能。

2. 选择阶段，在选择机械过滤器的填料时，填装量计算公式可以帮助技术人员进行合理的比较和选择，从而选择出最适合的填料类型和数量。

3. 运行阶段，在机械过滤器的运行阶段，填装量计算公式可以帮助工程师和技术人员监测填料的使用情况，及时调整和维护机械过滤器的性能。

填装量计算公式的应用不仅可以提高机械过滤器的过滤效率和性能，还可以降低生产成本，提高生产效率，保证产品质量。

填装量计算公式的改进与展望。

填装量计算公式作为一种简单而有效的工具，在机械过滤器领域得到了广泛的应用。

然而，随着工业技术的不断发展和进步，填装量计算公式仍然存在一些局限性和不足之处，需要进一步改进和完善。

首先，填装量计算公式的精度和准确性有待提高。

目前的填装量计算公式主要是基于填料的体积和机械过滤器的容积进行简单的比例计算，而忽略了填料的形状、密度和排列方式等因素对填装量的影响。

机械过滤器主要技术参数解析工作压力：0.05MPa～0.6MPa工作温度：5℃～40℃（特殊温度可定做）单机流量：0.5m3/h～80m3/h操作方式：手动或自动控制过滤速度：5m3/h～12m3/h,最大15m3/h产品规格：Φ223～Φ3000筒体材质：304、316L、Q235衬胶或玻涂环氧。

简介机械过滤器也称为压力式过滤器．是纯水制备前期预处理、水净化系统的重要组成部分．材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。

分类及特点单流式机械过滤器的管道简单，运行平稳。

过滤流速一般为4—50m/n，运行周期一般为8小时。

双流式机械过滤器上下两端设有进水装置，中部设有出水装置。

其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。

工作原理机械过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。

其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。

机械过滤器主要是利用填料来降低水中浊度，截留除去水中悬浮物、有机物、胶质颗粒、微生物、氯嗅味及部分重金属离子，使给水得到净化的水处理传统方法之一。

应用范围工作原理：机械过滤器(又名多介质过滤器、石英砂滤器)。

是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。

性能：主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。

可有效地去除水中的悬浮物，有机物、胶体、泥沙等。

适应范围：可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。

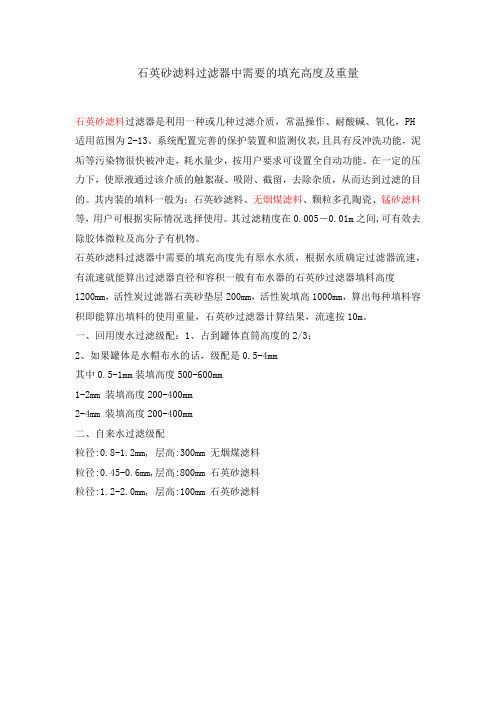

石英砂滤料过滤器中需要的填充高度及重量
石英砂滤料过滤器是利用一种或几种过滤介质，常温操作、耐酸碱、氧化，PH 适用范围为2-13。

系统配置完善的保护装置和监测仪表,且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。

在一定的压力下，使原液通过该介质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。

其内装的填料一般为：石英砂滤料、无烟煤滤料、颗粒多孔陶瓷、锰砂滤料等，用户可根据实际情况选择使用。

其过滤精度在0.005－0.01m之间,可有效去除胶体微粒及高分子有机物。

石英砂滤料过滤器中需要的填充高度先有原水水质，根据水质确定过滤器流速，有流速就能算出过滤器直径和容积一般有布水器的石英砂过滤器填料高度
1200mm，活性炭过滤器石英砂垫层200mm，活性炭填高1000mm，算出每种填料容积即能算出填料的使用重量，石英砂过滤器计算结果，流速按10m。

一、回用废水过滤级配：1、占到罐体直筒高度的2/3；
2、如果罐体是水帽布水的话，级配是0.5-4mm
其中0.5-1mm装填高度500-600mm
1-2mm 装填高度200-400mm
2-4mm 装填高度200-400mm
二、自来水过滤级配
粒径:0.8-1.2mm, 层高:300mm 无烟煤滤料
粒径:0.45-0.6mm,层高:800mm 石英砂滤料
粒径:1.2-2.0mm, 层高:100mm 石英砂滤料。

机械过滤器的操作步骤6.4 手动反冲洗操作6.4.1 排水：关闭进出口阀门，打开排空气阀和排水阀，持续2－3分钟。

水位在填充料以上大约100mm-200mm，关闭过滤器排水阀。

6.4.2 空气擦洗：开启罗茨鼓风机出口排气阀门，启动罗茨鼓风机，打开过滤器进气阀、反洗出水阀门和排气阀，开始用空气冲刷滤料。

只需要10分钟。

6.4.3 静置2分钟。

6.4.4 反冲洗：检查反洗水箱水位，保证水箱水位在高液位。

关闭进气阀，打开反冲洗入口阀和反冲洗出口阀。

然后打开反冲洗泵。

该过程需要15分钟。

6.4.5 静置2分钟6.4.6 正洗：停止反冲洗泵，关闭反冲洗入口阀和出口阀。

再开启进口阀和排气阀，当排气阀出水后，开正洗排水阀，关排气阀，大约需要30分钟。

当污泥密度指数（SDI）小于4时，它便可以运行了。

6.5 运行打开产品水阀，关闭排水阀，调整流量以及进出口压力。

6.6 运行监督:每4小时检查一次过滤器出水的SDI,要求过滤器出水的SDI＜4操作压力小于0.6MPa.6.7 过滤器反洗条件当差压大于0.05MPa或者污泥密度指数大于4时，应当进行反冲洗。

连续运行一定的周期时。

长时间停运后的启动时。

7 过滤器反洗用罗茨鼓风机:启动：按“启动”按钮，启动风机，注意倾听通电启动时机器内部的声音。

让风机启动后运转一段时间，检查噪声和振动、温度、出口压力表的情况运行控制进出口的压力差:不大于0.21MPa。

机械过滤器的特点与适用范围
机械过滤器主要去除污水中的油类和悬浮物。

该设备具有较强吸附能力、抗压能力强、化学性能稳定、耐磨性能好、清水能力好、搞油浸并经特殊加工核桃壳为过滤介质，该设备可根据水质要求，采取单台或多台组合使用。

过滤介质为：活性炭、石英砂、高效纤维球。

主要特点：
1、过滤精度高：水中悬浮物的去除率接近100%，经混凝处理的地表水，进水浊度≤20NTU 时，出水浊度可控制在零度。

2、过滤速度快：设计流速为30m/h，为传统过滤器的3-5倍。

街污容量大：一般为5-
10Kg/m3,是传统过滤器的2-4倍。

3、占地面积小：相同出力，占地仅为传统过滤器的1/3-1/2.
4、自耗水率低：为周期制水量的1%，，传统过滤器为周期制水量3%以上。

5、可调性强：过滤精度、截污容量、过滤阻力等参考可根据需要随时调节。

适用范围：
脱色、除臭袜、各种溶解性有机物；在纯水工艺中可作为离子交换、电渗析、反渗透的预处理，一去除有机物、胶体和余氯等；也可作为二级处理后的深度处理手段，以保证回用水的质量。

机械过滤器控制原理说明
1、水泵状态：
数量：两台，功率：22KW，运行模式：1用1备。

采用变频启动或软启动。

系统在自动控制模式下，通过液位自动控制开关实现系统自动控制水泵的起停。

水泵与清水池及原水箱的液位控开关联动。

清水池低液位或原水箱高位时停泵，原水箱低液位和清水池非低位时起泵。

系统在手动控制模式下，系统会避开液位控制开关的控制而实现强制启停。

2、机械过滤器运行状态：
通过压力设定，以实现对系统的自动反洗和正洗，完成反洗和正洗压力设定值后自动切换到运行状态而进入下一个运行周期。

正常运行时，两台过滤器并联运行，每台过滤器入水口和出水口设置一组压力表，只要其中一台过滤器进出水压差达到0.07MPa时，程序启动反洗、正冲步骤。

另一台过滤器各阀门关闭，处于待机状态。

当一台过滤器反洗、正冲结束后，关闭各阀门，另一台过滤器程序启动反洗、正冲步骤。

两台过滤器都完成反洗、正冲步骤后，进入正常运行状态。

如此反复循环。

3、阀门状态
开机时，阀门不开启。

或关机时，阀门不关闭。

此时阀门已损坏，输出反馈信号，报警及停泵。

机械过滤器阀门状态表
序号过滤器状态进水阀产水阀反进水洗阀反洗排放阀正洗排放阀时间
1 反洗○○
2 正洗○○
3 运行○○
○表示阀门开启表示阀门关闭。

机械过滤器工作原理及应用范围详解
工作原理：
机械过滤器也称为压力式过滤器，是纯水制备前期预处理、水净化系统的重要组成部份。

材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可单独使用，设备主要材质为碳钢防腐或不锈钢、玻璃钢等。

机械过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。

其内装的填料为：石英砂、活性炭、多孔陶瓷、锰砂等，用户可根据实际情况选择使用。

机械过滤器主要是利用填料来降低水中浊度，截留除去水中悬浮物、有机物、胶质颗粒、微生物及部分重金属离子，使给水得到净化的水处理传统方法之一。

应用范围：
机械过滤广泛用于水处理过程中，主要用于给水处理除浊、反渗透、以及离子交换软化除盐系统的前级处理，也可用于地表水、地下水除泥沙。

机械过滤器的大小根据水量而定，根据用途不同可选择A3钢材质或玻璃钢、不锈钢，还要根据给水水质情况和出水水质的要求，可选择单层滤料、双层滤料或多层滤料。

食堂油烟净化方案1. 引言食堂是人们日常生活中重要的就餐场所之一，然而，由于在烹饪过程中会产生大量的油烟，长期以来食堂的油烟净化问题一直备受关注。

油烟不仅对食堂的环境造成污染，还会对人们的健康产生负面影响。

因此，食堂需要采取一系列的油烟净化方案来改善空气质量及保障就餐者的健康安全。

本文将介绍几种常见的食堂油烟净化方案，包括机械过滤器、电除尘器、活性炭吸附器以及湿式沉降器。

这些方案可以单独使用，也可以根据实际情况进行组合应用。

2. 机械过滤器机械过滤器是一种常见的食堂油烟净化设备，通过物理方法将油烟中的固体颗粒物截留下来。

机械过滤器采用滤网或滤芯进行过滤，有效拦截油烟中的颗粒物，减少沉积在环境中的油烟颗粒物数量。

机械过滤器的净化效率与过滤器的设计及材料有关。

常见的机械过滤器设计包括网格型和板式两种，网格型机械过滤器适用于颗粒物较大的油烟，板式机械过滤器适用于颗粒物较细的油烟。

机械过滤器的优点是工作稳定、使用寿命长。

然而，机械过滤器无法彻底去除油烟中的气态污染物，需要与其他净化设备配合使用。

3. 电除尘器电除尘器是一种利用电场作用对油烟进行除尘的设备。

电除尘器通过高压静电场使油烟带电，然后通过静电吸附板或电极捕集带电的颗粒物，达到油烟净化的目的。

电除尘器的净化效率较高，可以去除油烟中的颗粒物，且不会产生二次污染。

另外，电除尘器的维护和清洁相对较为简单。

然而，电除尘器的成本较高，安装和维护也较为复杂，需要定期对电极进行清洗和维护。

4. 活性炭吸附器活性炭吸附器是一种利用活性炭材料对油烟进行吸附和脱附的设备。

活性炭具有较大的表面积和较强的吸附能力，能有效吸附油烟中的有害气体物质。

活性炭吸附器的优点是净化效果好、净化速度快。

此外，活性炭吸附器还可以去除油烟中的异味，改善室内空气质量。

活性炭吸附器的缺点是吸附饱和后需要更换活性炭，增加了维护成本。

此外，活性炭吸附器只能去除油烟中的气态污染物，对颗粒物无法有效净化。
