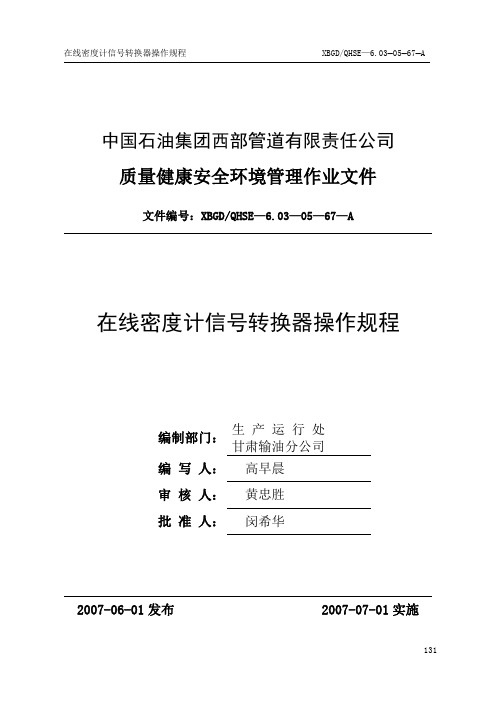

中国石油集团西部管道有限责任公司质量健康安全环境管理作业文件文件编号:XBGD/QHSE—6.03—05—67—A在线密度计信号转换器操作规程编制部门:生产运行处甘肃输油分公司编写人:高早晨审核人:黄忠胜批准人:闵希华2007-06-01发布 2007-07-01实施131132在线密度计信号转换器操作规程1 范围本规程适应于西部管道在线密度计信号转换器。
2 规范性引用文件本规程根据输力强公司提供的《7951信号转化器操作手册》,对在线密度计信号转换器的操作和维护进行了说明。
3概述在线密度信号转换器是为了能高效检测流体密度、粘度等参数的一种仪器,它配有一个摩托罗拉6833 型16 位微处理器,采用表面安装的线路板。
3.1 主要有以下功能操作简便强大的人机对话功能报警历史纪录菜单界面NEMA 12,IP52 外壳防护可用直流电源三个串行接口(RS232 或RS485)用于传输数据和打印3.2可以应用的测量配合现场传感器和变送器,信号转换器可以求出下列参数:在线密度在线动力粘度在线运动粘度在线温度在线压力压力、温度和密度矩阵133API 与密度的关系厘泊粘度122℉时的厘泊粘度210℉时的厘泊粘度参考粘度3.3 转换器的其他功能由用户定义的方程多页参数显示模拟输出保密设置3.4 通讯信号转换器可以作为MODBUS 的一个从属终端使用,它可以完成下列任务: 从PC机和DCS系统上下载设置文件向网络上传设置文件监视7951 的随机存储器访问报警缓冲存储器和数据缓冲寄存器控制报警缓冲存储器和数据缓冲寄存器更新随机寄存器生成报告3.5 典型安装1344 转换安装步骤4.1 简要安装步骤如下(1)首先要绘制一个接线图(2)设定DIP开关(3)安装信号转换器(4)连接所有外部连接(5)做好接地(6)连接电源4.2 部分安装步骤说明4.2.1 绘制接线图在进行接线前,要首先绘制接线图,特别要注意各导线颜色要符合有关电工要求。
使用手册00809-0100-4001,版本 EA 采用HART协议的3051型压力变送器3051 型使用手册00809-0100-4001,版本 EA 3051 型3051 型压力变送器注意在使用产品前务必阅读本手册。
为了确保人身安全和系统安全并使产品达到最佳性能,在产品安装、使用或维修前必须确保已完全理解本手册中的内容。
如此中文版本使用手册个别内容与英文版本描述不同,请以英文版本为准。
免费客户服务热线:800-820-1996 联系当地的罗斯蒙特销售办事处,请拨打:北京 010-********上海 021-********广州 020-********西安 029-********乌鲁木齐 0991-*******警告本手册描述产品的设计用途不包括核级资质应用领域。
将非核级资质产品用于需要核级资质硬件或产品的应用领域会产生错误的读数。
如需罗斯蒙特核级资质产品,请联系当地罗斯蒙特销售代表。
罗斯蒙特 3051 型智能压力变送器受下列一种或多种专利保护:美国专利证书号:4466290;4612812; 4791352; 4798089; 4818994; 4866435;4878012;4988990; 4926340; 5083091; 5122794; 5166678; 5248167;5278543; 5287746; 5329818;5333504; 5585777; 6017143; 6119047;6295875; Des. 317266; Des. 318432; Des 342456。
具体情况取决于相关型号。
其他颁发的及等待颁发的美国和外国专利。
艾默生过程控制有限公司履行所有法律义务以满足欧盟产品要求。
3051 型使用手册00809-0100-4001,版本 EA 3051 型目录第一章简介如何使用手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .服务支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .包括型号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .变送器概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11-11-21-3第二章安装概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .警告 . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .总体描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .机械描述 . . . . . . . . . . . . .. . . . . . .. . . . .. . . . .. . . . . . . . . . . .量程描述 . . . . . . . . . . . .. . . .. .. . . . . . . . . . . . . . . . .. . . . . .环境描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .安装程序. . . . . . .. . . .. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装变送器. . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . .过程连接. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .外壳旋转描述. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .设置跳线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .接线并接通电源. . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . .危险场所. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .变送器外壳接地. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .安装液晶显示器 . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .305 型和 306 型一体化阀组. . . . . . . . . . . .. . ... . . . . . . . . . . . . .安装程序. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . .2-12-12-12-22-32-32-42-62-62-112-132-142-162-182-182-192-222-22第三章组态概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .报警 . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .试验台上用 HART 试运行. . . . . . . . . .. . . . . . . . . . . . . . . . . . . .按照手册设置回路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .接线图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .275 型 HART 通讯装置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .审核组态数据. . . . . . . . . . . . . . . . . . . .. . . . . . . . . .. . . . . . . . . .检查输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .过程变量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .传感器温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .基本设置 . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .设置过程变量单位. . . . . . . . . . . . . . .. . .. . . . . . . . . . . . .设置输出 . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .重置量程 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .阻尼 . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13-13-13-23-23-33-43-73-73-73-83-83-83-93-103-163051 型液晶显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .标准显示组态. . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .自定义显示组态. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 详细设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .故障模式报警和饱和电平. . . . . . . . . . . . . . . . . . . . . . . . . . .触发模式报警和饱和电平. . . . . . . . . . . . . . . . . . . . . . . . . . . .多站式模式报警和饱和值. . . . . . . . . . . . . . . . . . . . . . . . . . . .报警电平检验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .传感器温度单位 . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 诊断和服务. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .变送器测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .回路测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 先进功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .保存、取消和克隆组态数据 . . . . . . . . . . . . . . . . . .. . . . .触发模式 . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 多站式通讯 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .改变变送器地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .与多站式变送器通讯 . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .对多站式变送器查询. . . . . . . . . . . . . . . . . . . . . 3-16 3-17 3-17 3-19 3-19 3-20 3-20 3-20 3-20 3-21 3-21 3-21 3-22 3-22 3-24 3-25 3-26 3-27 3-27第四章使用和维护概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .标定概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .确定标定频率 . . . . . . . . . . . . . . . . . . . . . . . .选择微调程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .传感器微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .零点微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .全量程微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .恢复工厂微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .模拟输出微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .数/模转换微调. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .应用其他刻度进行数/模转换微调. . . . . . . . . . . . . . . . . .静压补偿 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .诊断信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .本机零点及量程(本机键)软件锁定 . . . . . . . . . . . . . . . .本机零点及量程的实体拆除(本机键) . . . . . . . . . . . . .选择低功耗输出量程 . . . . . . . . . . . . . . . . . . . . . .详细设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .本机量程与零点控制(本机键). . . . . . . . . . . . . . . . . .4-14-14-14-24-34-44-64-64-74-84-94-104-104-114-124-144-194-194-204-204-20第五章故障检修概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .拆卸变送器之前. . . . . . . . . . . . . . . . . . . . . . . . .拆卸程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .从服务地点拆除变送器 . . . . . . . . . . . . . . . . . . . . . .拆除端子块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .拆除电子线路板 . . . . . . . . . . . . . . . . . . . . . . . . . . . .从电子元件外壳中拆除传感器模块 . . . . . .5-15-15-15-35-35-35-45-45-5目录-2使用手册00809-0100-4001,版本 EA 3051 型重新装配程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装电子线路板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装端子块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .重新装配过程传感器本体 . . . . . . . . . . . . . . . . . . . . . 5-5 5-6 5-6 5-7附录 A 参考信息性能说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .详细性能说明. . . . . . . . . . . . . . . . . . . . . . . . . .参考精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .环境温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .静压影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .动态性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装位置影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .振动影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .电源影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .射频干扰影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .耐瞬变电压保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .功能说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .量程及传感器极限值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .形体说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .零件清单. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . .选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HART 协议组态数据表 . . . . . . . . . . . . . . . . . . . . .A-1A-2A-2A-3A-4A-4A-5A-5A-5A-5A-5A-6A-6A-11A-13A-21A-35A-45A-50附录 B 产品认证概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .通过认证的制造场所 . . . . . . . . . . . . . . . . . . . . . . . . . . .欧盟指令信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ATEX 指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .欧盟压力设备指令(PED)(97/23/EC) . . . . .电磁兼容性(EMC) . . . . . . . . . . . . . . . . . . . . . .其他重要指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .工厂互检普通场所认证 . . . . . . . . . . . . . . .危险场所认证 . . . . . . . . . . . . . . . . . . . . . . . . . .北美认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . .欧盟认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .日本认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .澳大利亚认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .认证组合 . . . . . . . . . . . . . . . . . . . . . . . . . . . .认证图纸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .工厂互检03031-1019 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .加拿大标准协会(CSA)03031-1024 . . . . . . . . .澳大利亚标准协会(SAA)03031-1026 . . . . . . . .B-1B-1B-1B-2B-2B-2B-3B-3B-3B-3B-4B-4B-5B-7B-7B-8B-9B-9B-21B-30目录-33051 型使用手册00809-0100-4001,版本 EA 3051 型第一章简介如何使用本手册本手册所含章节提供罗斯蒙特 3051S 型智能压力变送器系列测量装置安装、使用和维护信息。
智能压力(差压)变送器作业指导书智能压力(差压)变送器作业指导书一、编制目的:帮助和指导班组有效处理智能压力(差压)变送器故障,对存在的危险进行分析,并采取相应的安全措施进行规避,以确保作业安全和质量。
二、适用范围:各装置中的智能压力(差压)变送器。
三、采用标准:四、工作原理:智能压力(差压)变送器将介质通过引压管引入变送器测量室,使测量室的膜片产生微小位移,再利用电容式、振弦式、扩散硅式等技术将微小位移转换为标准电流+数字脉冲信号输出。
智能变送器具有优良的性能:高精度、大量程比、自诊断功能、调试检查方便等。
可用于差压、流量、表压和绝压、真空度、液位和比重的测量场合。
五、作业步骤、危险分析、安全措施:接到工艺电话,首先立即赶赴主控室和现场,观察、询问故障现象,掌握第一手材料,然后到现场作相应的危险分析,并向工艺车间申请相关作业票,最后待工艺监护人员到现场时,才开始动手作业,其步骤如下:七、使用的工具和劳保要求:使用的工具:个人工具(10”活扳手、万用表、一字/十字螺丝刀等)、10”管钳、HART手操器、一块干净抹布或塑料薄膜、排液时所需接液桶等。
劳保要求:工作服着装,戴好安全帽、护目眼睛和劳保手套(或防酸碱手套);甚至还需要氧气呼吸器、安全带;拆卸时,必须要佩戴防护面罩。
附录:智能压力(差压)变送器校验步骤及使用维护:1.回零检查:1)关闭二次阀;2)将表堵头螺钉松开排堵; 3)检查仪表零位,若超差调整零位; 4)投用及清洁现场。
2.变送器零位、量程校验:智能压力(差压)变送器和普通变送器一样也需要校验,如果在校验中误差超过允许值时需要用HART手操器或在上位机上进行调整。
以下以HART手操器为例进行说明。
校验准备:标准压力信号发生器、标准250Ω电阻(或电阻箱)、万用表、HART手操器、24V DC稳压电源及连接件、导线等。
1)将HART手操器通信端口与变送器正确连线,打开电源,按“MENU”键,直至显示窗口上出现“A:CALIBRATE”调整画面,然后进行校验。
智能压力变送器作业指导书1一、细则1.目的用于智能压力变送器单体调试2.范围适用于BRAIN协议通讯的系列智能压力变送器3. 责任和权限3.1负责调试技术的主管施工员应在调试前负责编写调试技术方案,并依据经批准的调试方案进行调试;负责对调试记录中数据的正确性进行审核;必要时,通知该项目调试人员重新复试;对调试记录中的调试项目数据是否符合规范要求负责;不合格仪表会同监理、业主等有关人员检查、确认后,退库处理。
3.2 参加调试的人员应熟知调试工作内容、规范、标准;依据调试方案中确定的方法进行调试;认真填写调试记录;维护调试用标准仪器、设备;对调试结果的真实性、正确性和有效性负责。
4.依据标准4.1《自动化仪表工程施工及验收规范》GB50093—20024.2 《石油、化工仪表工程施工技术规程》SHJ3521-19995. 工作程序5.1 所需仪器设备5.2 调校环境条件5.2.1 周围清洁、光线充足、通风良好。
5.2.2 环境温度在10-35℃之间,相对湿度不大于85%。
5.2.3 有上、下水和符合调校要求的电源及仪表空气源。
5.2.4 避开振动大、灰尘多、噪声大和有强磁场干扰的地方。
5.3 调校前的准备工作5.3.1制定调校技术方案,进行技术交底。
5.3.2熟悉仪表说明书、仪表规格书;掌握仪表性能及操作要求。
5.3.3标准仪器要具备有效的检定合格证;基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3。
5.4 调校方法5.4.1 外观检查5.4.1.1铭牌及设备的型号、规格、材质、测量范围、显示部分、使用电源等技术条件应符合设计要求。
5.4.1.2 无变形、损伤、油漆脱落、零件丢失等缺陷;外形主要尺寸、连接尺寸符合设计要求5.4.1.3端子、接头固定件等应完整;附件齐全。
5.4.1.4合格证及检定证书齐备。
5.4.2参数整定5.4.2.1 智能变送器的工作状态为数字通讯方式或模拟通讯方式;调校时将它设定在模拟通讯方式(便于监视输出电流)。
澳泰⾃动化AO3051压⼒变送器使⽤说明书执⾏企标Q/FJAT 001-2007AO3051智能电容式压⼒/差压变送器使⽤说明书福建澳泰⾃动化设备有限公司Fujian AUTEC Factory Automation Equipment co.,LtdAO3051智能电容式压⼒/差压变送器使⽤说明书3⽬录⼀、概述 (1)⼆、产品主要技术参数 (3)三、产品使⽤环境条件及技术数据 (4)四、结构特征及结构材料 (5)五、变送器选型表 (6)六、安装、使⽤ (11)1、概述 (11)2、导压管 (11)3、安装 (12)4、接线 (16)5、液位测量 (15)6、调试和标定 (20)七、保养及保管应注意的事项 (27)⼋、维护 (27)⼀、概述1.简介AO3051 系列智能电容式压⼒/差压变送器是⼀种多功能数字仪表,在采⽤先进的、成熟的、可靠的电容式传感器基础上,结合先进的单⽚机技术和传感器数字转换技术精⼼设计⽽成。
AO3051系列智能电容式压⼒/差压变送器关键原材料、元器件、零部件均采⽤进⼝,其性能与国外先进的同类产品相⼀致,经过多年来的⽣产和销售,以及进⼀步的研制开发,AO3051系列智能电容式压⼒/差压变送器⽇臻完善,⽆论在性能指标上还是在质量可靠性上在国内电容式压⼒/差压变送器中都处于领先地位。
AO3051系列智能电容式压⼒/差压变送器具有设计原理先进、品种规格齐全、安装使⽤简便等特点,尤以精度⾼、体积⼩、外观美、稳定可靠、价廉物美⽽著称,因此在市场上享有很⾼的声誉,⼴泛应⽤于⽯油、化⼯、冶⾦、电⼒、⾷品、造纸、医药、纺织等⾏业,⽤来检测流体的差压、压⼒、绝对压⼒、流量、液位、密度等。
2、智能变送器⼯作原理1.2.1图1是智能变送器基本⼯作原理电⽓框图。
下⾯将叙述其⼯作原理和各部件的功能。
图111.2.2“δ”室传感器(敏感元件)图2“δ”室智能变送器的核⼼是⼀个电容式压⼒传感器,称为“δ”室(见图1-2)。
3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题:3051DP差压压力变送器使用说明书正文:一、产品概述:3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备,广泛应用于工业自动化控制系统中。
它采用了先进的传感技术和数字化微处理器,能够准确测量液体、气体等介质的差压压力。
二、产品特点:1.高精度:3051DP差压压力变送器具有非常高的测量精度,能够满足各种严苛的工业应用场景。
2.可靠性强:该变送器采用了高品质的传感器和微处理器,具有出色的稳定性和耐用性,能够在恶劣的工作环境下长时间工作。
3.适用范围广:3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力,适用于化工、石油、制药、食品等多个行业的自动化控制系统。
4.输出信号稳定:该变送器可以将差压压力转换为标准的电信号输出,输出信号稳定可靠,方便与各类控制设备进行连接。
三、使用步骤:1.安装:选择合适的安装位置,固定3051DP差压压力变送器,并连接上相应的管道。
注意保证管道的安装和密封性,避免泄漏。
2.供电:将变送器的供电线与电源连接,注意电源的稳定性和接线的正确性。
3.校准:根据实际需要,对该变送器进行校准。
可以使用专业的校准仪器,按照说明书进行校准操作。
校准完成后,记录相关参数,以备后续使用。
4.连通控制系统:将3051DP差压压力变送器的输出信号与控制系统相连接,确保连接稳固可靠。
5.开机:启动控制系统,并对3051DP差压压力变送器进行功能测试。
确保变送器的工作正常,能够准确测量差压压力。
四、注意事项:1.使用前请仔细阅读说明书,并按照说明书进行操作。
2.安装过程中要注意操作细节,保证连接的可靠性和密封性。
3.避免变送器暴露在高温、高湿或腐蚀性介质中,以免损坏设备。
4.定期对3051DP差压压力变送器进行检查和维护,确保其功能正常。
5.如遇到故障,请及时联系售后服务人员进行处理,切勿私自拆卸或修理。
Q/CDT 内蒙古大唐国际托克托发电有限责任公司企业标准Q/CDT-ITKTPC RK-BT-01-Ⅲ—20093051罗斯蒙特电容式压力变送器检修作业指导书2009-01-01发布 2009-01-01实施内蒙古大唐国际托克托发电有限责任公司3051罗斯蒙特电容式压力变送器检修作业指导书1、范围1.1目的和范围1.1.1目的:规范作业行为, 对检修作业工序、步骤及安全技术关键点给予必要的指导,避免出现质量事故。
1.1.2 范围:本指导书适用于3051罗斯蒙特电容式压力变送器检修。
1.2缺陷描述及原因分析1.2.1 仪表测量管路堵塞,管路介质泄漏;1.2.2 DCS通道故障;1.2.3 变送器电源的输入、输出不正常;1.2.4 变送器无显示,电缆断路、短路(端子氧化导致接触不良)和多点接地;1.2.5 变送器阻尼时间设定值太大或太小;1.2.6 变送器量程设置错误或DCS量程设置错误1.2.7 被测介质本身参数的变化;1.2.8 测量管路与变送器安装工艺不符合质量标准;1.2.9 变送器电路板损坏;1.2.10变送器零点漂移;1.2.11变送器接头发生泄漏;1.2.12变送器一次门,二次门,排污门泄漏;1.2.13变送器一次门,或二次门未打开;1.2.14变送器接线端子绝缘强度不够;1.2.16变送器进线盖内部积水;1.2.17仪表测量管路没有按照规定进行保温,导致管路介质受冻;1.3检修内容3051罗斯蒙特电容式压力变送器检修。
1.4 可行性分析;1.4.1 对变送器进行检修,经设备部热控点检及班内成员分析该项工作在解除所带设备联锁保护或在DCS系统内将测点强制为正常值后,不会发生设备误动事故。
2.本指导书涉及的技术资料和图纸2.1.1 3051型变送器运行简图(附页1)2.1.2 3051型变送器安装流程图2.1.3 3051型变送器hart375手操器操作简图3、安全技术关键点,风险分析及控制措施:3.1 安全关键点:3.1.1 检查工作环境是否存在易燃易爆物品,使用铜质工具;3.1.2 检查作业部位上下方是否是否存在交叉作业,若存在交叉作业设专人监护,并做好防高空落物及高空坠物措施,例如正确佩戴安全帽、使用工具袋、不上下抛掷工具等;3.1.3 使用脚手架必须经验收合格方可使用,高空作业必须正确佩戴安全带;3.1.4 作业部位附近有腐蚀性物质时,做好防护措施,如穿防护服、戴防护手套等,变送器所测量的管道内介质为有腐蚀性的物质时,必须做好防护措施,如戴防护眼镜、穿防护服、戴防护手套等措施,必要时进行系统隔离;3.1.5 使用梯子前检查梯子是否完好,角度使用正确,设专人扶梯子;3.1.6 作业前核对变送器取样管路是否还带有其它热控设备,如果有则应检查变送器是否带有联锁、保护、调节等,采取安全可靠隔离措施;3.1.7 检查一、二次门是否有异常,必须在完全隔离的情况下进行;3.1.8 变送器安装支架还上还有其它设备时,工作前需核实设备标牌及管路,确认无误后开始工作,对于不能确定的设备严禁检修;3.1.9测量介质为高温高压介质,确定运行人员关闭一次门后,管路内无压,拆设备时必须2人以上,带压排污时必须戴好相关防止人身烫伤的劳动保护用品,排污时,一人控制一次门,另一人将排污门试着打开少许,见有水流出为宜并且两人应保持良好的通讯;3.3风险分析及控制措施:5.1现场准备5.1.1办理工作票5.1.2工器具准备6、检修工序、技术关键点及质量验证工作前准备设备部件的摆放位置和防护措施、以及专用工具准备完毕。
目录1.3051差压变送器 (2)1.1 3051差压变送器基本知识 (2)1.1.1 3051差压变送器工作原理 (2)1.1.2 3051差压变送器的现场校准(校验) (3)1.1.3 3051 差压变送器的参数、选型及维护 (4)(1)3051变送器的常用技术参数 (4)(2)3051变送器的选型 (4)(3)3051变送器的引压管安装要求 (4)(4)HART协议与3051变送器在PROVOX DCS上组态中3种信号模式的特点 (4)(5)3051在PROVOX DCS上的DDP(详细的显示参数)参数用法 (5)(6)3051在校准及使用中应注意的问题 (5)1.2 3051 差压变送器现场校准操作 (6)附件一:HART 275通讯器——菜单结构图(简略) (10)附件二:差压(压力)变送器校准记录 (11)1.3051差压变送器我厂常减压、催化等多套生产装置系统中现场压力(差压)测量基本上全部应用Rosemount(罗斯蒙特)3051系列变送器,与PROVOX DCS控制系统,共同组成检测及各种控制回路。
因此3051变送器在生产运行中的维护及各种检修等工作量相对较大。
正确的理解与熟练的操作非常必要。
1.1 3051差压变送器基本知识1.1.1 3051差压变送器工作原理(1)简介3051系列差压变送器,就目前来看它是一种智能化(smart)的数字仪表。
这种智能的含义就是由微处理器控制的仪表,这种仪表具有额外的功能和数字补偿能力,这其中包含在响应压力和温度输入有关sensor (传感器)专有的特征信息,每个3051智能(smart)变送器之间稍有不同。
和常规的仪表相比,这种仪表通常都能够提供更好的准确度、长期稳定性和可靠性。
3051系列差压(压力)变送器带有HART通讯协议,HART,即高速可寻址远程变送协议(Highway Addressable Remote Transducer)是一种工业标准,它定义了智能现场设备和使用传统的4~20mA连线的控制系统之间的通讯协议。
数字化•智能压力/差压变送器DIGITAL•INTELLIGENT PRESSURE/DIFFERENCE PRESSURE TRANSMITTER1.变送器调检前请水平放置。
2.微量程变送器安装至现场后,应对变送器调零。
3.变送器应安装在干燥的环境中,切忌雨水冲刷。
在恶劣环境下,露天安装应使用变送器保护箱。
4.禁止用户自行拆装。
5.请用户自行检查变送器供电电压是否稳定和洁净(电源应防止交流干扰)。
6.经防爆检验合格的产品,不得随意更换元件或改变结构。
7.变送器外接地螺钉须可靠接大地。
8.本安型变送器外配安全栅的安装使用须按其使用说明书进行。
9.当本安防爆型变送器在爆炸危险环境区使用时,向安全栅供电的电源变压器须符合GB3836、4-2000标准8.1来要求。
10.S-PORT通信口必须使用我公司专用转接模块。
开箱后请用户仔细阅读本使用手册!简介 ..................5 1概述1.1整机外形 ..............61.2整机结构 ..............71.3工作原理简介 ............8 2安装使用2.1整机外形尺寸图 ...........92.2现场安装 ..............102.2.1安装方式 ............102.2.2引压方式 ............102.2.3排气/液阀 ...........122.2.4盖子锁 .............122.2.5流程连接孔距离调整 .......122.2.6安装注意事项 ..........142.3与测量方式相关问题 .........142.4电气安装 ..............172.5本安防爆型变送器系统接线图 .....192.6隔爆型变送器说明 ..........19 3调试与操作3.1概述 ................203.1.1各键的定义 ...........213.1.2各键的功能描述 .........223.1.3工作状态显示 ..........223.1.4菜单描述 ............223.1.5符号的输入 ...........233.1.6整数的输入 ...........233.1.7小数的输入 ...........23 3.2变送器准确度微调 ..........24数字化•智能压力/差压变送器使用手册3.3主菜单说明 .............253.4子菜单操作详细说明 .........264用户维护4.1概述 ................334.2软维护 ...............334.3硬维护 ...............344.4故障排除 ..............355 法兰变送器安装使用说明5.1 概述 ...............385.2 品种规格 .............385.3 仪表的调校 ............425.4 仪表的使用方法 ..........425.5 仪表维护 .............495.6 订货须知 .............49附录A.1性能指标 ..............52A.1.1技术指标 ............52A.1.2使用条件 ............55A.2随机附件 ..............56A.3注意事项 ..............56数字化•智能压力/差压变送器是在采用世界先进的、成熟的、可靠的电容传感器技术基础上,结合先进的单片计算机技术和传感器数字转换技术精心设计而成的多功能数字化•智能仪表。
3051智能压力变送器作业指导书
一、结构
3051型变送器主要部件为传感器模块和电子元件外壳。
传感器模块包括充油传感器系统(隔离膜、充油系统和传感器)以及传感器电子元件。
传感器电子元件安装在传感器模块内并包括一温度传感器(电阻式测试检测器)、储存模块和电容/数字信号转换器(C/D转换器)。
来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。
电子元件外壳包括输出电子线路板(微处理器、储存模块、数字/模拟信号转换器或D/A转换器)、本机零点及量程按钮和端子块。
电子线路
/软件
传感器
过程连接
二、特点
性能优异:精度0.075%量程比100:1
差压:校验量程从0.5inH2O至2000psi
表压:校验量程从2.5inH2O至2000psi
绝对压力:校验量程从0.167psia至4000psia
过程隔离膜片:不锈钢,哈氏合金CR,蒙乃尔R,钽(仅限CD,CG)及镀金蒙乃尔
设计小巧、坚固而质轻,易于安装
三、智能压力变送器应用及校准
1、压力变送器安装流程
否
开始
试验台
标定组态
设置单位设置量程点设置输出类型设置阻尼检验
施压是否符
合规格参阅故障检修
是现场安装
安装变送器
过程连接修
楼检查
检验跳线
接线和通电
确认变送器
组态
微调变送器
消除安装影
响
完成
2、引压管的安装
过程和变送器间的管线必须精确地传送压力以获得精确的测量结果。
有五种误差来源:压力传送、泄漏、磨擦损失(特别在采用冲洗时)、液体管线中存气、气体管线中存液和管段间的密度差异。
变送器在过程管线中的最佳位置取决于过程本身。
按照下列指南确定变送器位置和引压管线的布置:
•使引压管线尽可能短。
•对于液体测量,引压管线自变送器与过程连接处按每英尺至少1英寸的比值向上倾斜(80:1000)。
•对于气体测量,引压管线自变送器与过程连接处按每英尺至少1英寸的比值向下倾斜(80:1000)。
•在液体管线中应避免高点,在气体管线中应避免低点。
•应确保两条引压管线的温度相同。
•采用足够大的引压管线直径以消除磨擦影响和阻塞。
•将液体管线的所有气体排出。
•采用密封液体时,将两个管段灌充到相同液位。
•冲洗时,使冲洗连接靠近过程龙头并穿过相等长度、相同规格的管道进行冲洗。
避免穿过变送器冲洗。
•避免腐蚀性或高温(250°F[121°C]以上)过程物质直接接触传感器模块和法兰。
•应防止沉淀物质在引压管线中沉积。
•使液压头在两截引压管线上保持平衡。
•防止过程液体在过程法兰内冻结
3、变送器跳线安装
•安全跳线
可采用写保护跳线防止对变送器组态数据进行修改。
安全控制功能通过电子线路
板或显示面板上的安全(写保护)跳线执行。
将变送器电路板上的跳线设置在“ON”(开)位置以防止意外或故意改变组态数据。
如果变送器写保护跳线处于“ON”(开)位置,变送器不接受任何对存储器进行的“写操作”,诸如数字微调和重置量程等组态改变在变送器安全设置处于打开状态下都不能进行。
•报警跳线
未安装报警跳线=高报警
4、变送器接地
采用螺纹导管连接方式进行变送器外壳接地可能不能达到充分接地。
如果变送器外壳没有正确接地,耐瞬变电压保护端子块(选项代码T1)就不能提供耐瞬变电压保护。
应进行变送器外壳接地。
严禁将耐瞬变电压保护接地线与信号线敷设在一起,因为发生雷击时接地线将传送过量电流。
四、更换压力变送器的操作规程
1、切断变送器的供电电源;
2、关闭压力变送器的取压阀;
3、(若有)缓慢打开取压管路上的放空针阀,排净管路内的天然气;
4、打开压力变送器的后盖,用防爆螺丝刀拆掉变送器的电源线,标记好正负极,并分别用绝缘胶布包好接线头;
5、用两合适的防爆扳手分别卡住压力变送器接头和取压管上对应的接头,并缓慢旋转,使之松动,然后卸下变送器;
5、清除表接头上的污物,并在接头垫圈上涂少许黄油,在表接头上贴牢,孔眼对准;
6、在表接头上缠绕一些生料带;
7、用手握住压力变送器,将变送器接头对准取压管接头丝扣,缓慢旋转至初步上牢不晃动和摆动;
8、用防爆活扳手分别卡住压力变送器接头和取压管接头,旋转扳手将压力变送器上紧;
9、将电源线接入变送器的正负端,并将后盖上紧;
10、(若有)关闭取压管路上的放空针阀;
11、缓慢打开取压管路上的取压阀,用查漏用具检查接头处是否漏气,若有泄漏,分别查找原因及时整改直至不泄漏为止;
12、给变送器上电,观察其工作是否正常;
13、清扫站场设备,擦净工具,清理后放回工具柜。
