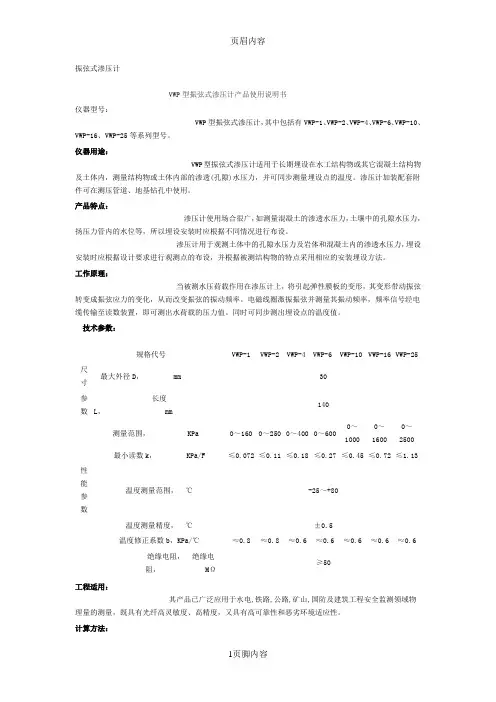

振弦式渗压计VWP型振弦式渗压计产品使用说明书仪器型号：VWP型振弦式渗压计，其中包括有VWP-1、VWP-2、VWP-4、VWP-6、VWP-10、VWP-16、VWP-25等系列型号。
仪器用途：VWP型振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用。
产品特点：渗压计使用场合很广，如测量混凝土的渗透水压力，土壤中的孔隙水压力，扬压力管内的水位等，所以埋设安装时应根据不同情况进行布设。
渗压计用于观测土体中的孔隙水压力及岩体和混凝土内的渗透水压力，埋设安装时应根据设计要求进行观测点的布设，并根据被测结构物的特点采用相应的安装埋设方法。
工作原理：当被测水压荷载作用在渗压计上，将引起弹性膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。
同时可同步测出埋设点的温度值。
技术参数：规格代号VWP-1 VWP-2 VWP-4 VWP-6 VWP-10 VWP-16 VWP-25 尺寸最大外径D，mm 30参数长度L，mm140测量范围，KPa 0～160 0～250 0～400 0～6000～10000～16000～2500 最小读数k，KPa/F ≤0.072≤0.11≤0.18≤0.27≤0.45≤0.72≤1.13性能参数温度测量范围，℃-25～+80温度测量精度，℃±0.5温度修正系数b，KPa/℃≈0.8≈0.8≈0.6≈0.6≈0.6≈0.6≈0.6绝缘电阻，绝缘电阻，MΩ≥50工程适用：其产品已广泛应用于水电,铁路,公路,矿山,国防及建筑工程安全监测领域物理量的测量，既具有光纤高灵敏度、高精度，又具有高可靠性和恶劣环境适应性。
计算方法：a)当外界温度恒定，渗压计仅受到渗透(孔隙)水压力时，其压力值P与输出的频率模数△F具有如下线性关系：P = k△F△F= F0 - F式中：k —渗压计测量压力量的最小读数，单位为KPa/F ；△F—渗压计基准值相对于实时测量值的变化量，单位为F；F —渗压计的实时测量值，单位为F；F0 —渗压计的基准值，单位为F。

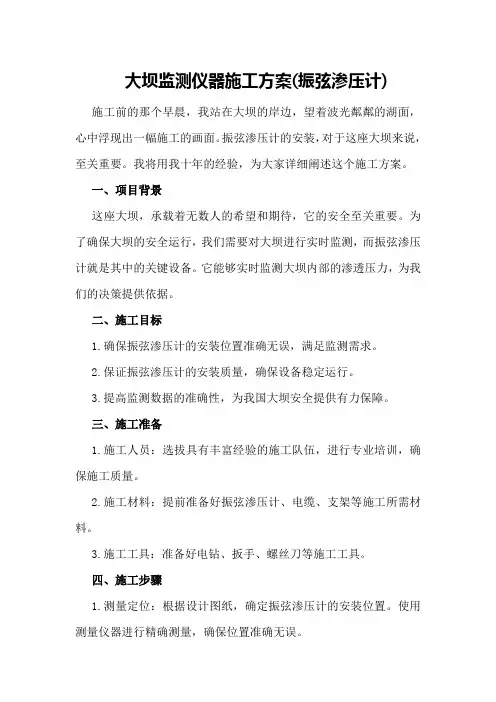

大坝监测仪器施工方案(振弦渗压计)施工前的那个早晨，我站在大坝的岸边，望着波光粼粼的湖面，心中浮现出一幅施工的画面。
振弦渗压计的安装，对于这座大坝来说，至关重要。
我将用我十年的经验，为大家详细阐述这个施工方案。
一、项目背景这座大坝，承载着无数人的希望和期待，它的安全至关重要。
为了确保大坝的安全运行，我们需要对大坝进行实时监测，而振弦渗压计就是其中的关键设备。
它能够实时监测大坝内部的渗透压力，为我们的决策提供依据。
二、施工目标1.确保振弦渗压计的安装位置准确无误，满足监测需求。
2.保证振弦渗压计的安装质量，确保设备稳定运行。
3.提高监测数据的准确性，为我国大坝安全提供有力保障。
三、施工准备1.施工人员：选拔具有丰富经验的施工队伍，进行专业培训，确保施工质量。
2.施工材料：提前准备好振弦渗压计、电缆、支架等施工所需材料。
3.施工工具：准备好电钻、扳手、螺丝刀等施工工具。
四、施工步骤1.测量定位：根据设计图纸，确定振弦渗压计的安装位置。
使用测量仪器进行精确测量，确保位置准确无误。
2.钻孔安装：在测量定位的基础上，使用电钻进行钻孔，孔径要略大于振弦渗压计的直径。
孔深要满足设备安装要求。
3.安装支架：将支架固定在钻孔周围，确保支架牢固可靠。
支架的高度要满足振弦渗压计的安装要求。
4.安装振弦渗压计：将振弦渗压计插入孔内，调整位置，使其与支架紧密连接。
连接电缆，确保电缆线不缠绕、不打结。
5.固定电缆：使用电缆卡子将电缆固定在支架上，确保电缆线不受到外界影响。
6.调试设备：对振弦渗压计进行调试，确保设备运行正常。
检查电缆连接是否牢固，设备是否稳定。
7.数据采集：在设备运行正常后，进行数据采集。
将采集到的数据传输至监控中心，进行分析处理。
8.施工验收：在设备安装完成后，组织专家进行验收，确保施工质量。
五、施工注意事项1.施工过程中，要严格遵守操作规程，确保施工安全。
2.遇到特殊情况，要及时与项目负责人沟通，确保施工顺利进行。
SXX型振弦式渗压计使用说明书水利部南京水利水文自动化研究所南京拓水科技实业有限公司SXX型振弦式渗压计SXX型振弦式渗压计，其中包括有SXX-2、SXX-3.5、SXX-4、SXX-6、SXX-10、SXX-16、SXX-25七种型号。
一、用途SXX型振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
注：频率模数F=Hz2×10-3如工程特殊需要可以定做其它规格型号的仪器。
三、结构及工作原理1.结构SXX型振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.工作原理当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
3. 压力计算方法：a)当外界温度恒定，渗压计仅受到渗透(孔隙)水压力时，其压力值P与输出的频率模数ΔF具有如下线性关系：P = kΔFΔF = F0 - F式中：k—渗压计测量压力量的最小读数，单位为KPa/F ；ΔF—渗压计基准值相对于实时测量值的变化量，单位为F；(Hz2/1000)F—渗压计的实时测量值，单位为F；(Hz2/1000)F0—渗压计的基准值，单位为F：(Hz2/1000)b)当作用在渗压计上的渗透(孔隙)水压力恒定时，而温度增加ΔT，此时渗压计有一个输出量ΔF´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
实验可知ΔF´与ΔT具有如下线性关系：P´= kΔF´+bΔT = 0kΔF´= -bΔTΔT = T - T0式中：b—渗压计的温度修正系数，单位为KPa /℃；ΔT—温度实时测量值相对于基准值的变化量，单位为℃；T—温度的实时测量值，单位为℃；T0—温度的基准值，单位为℃。

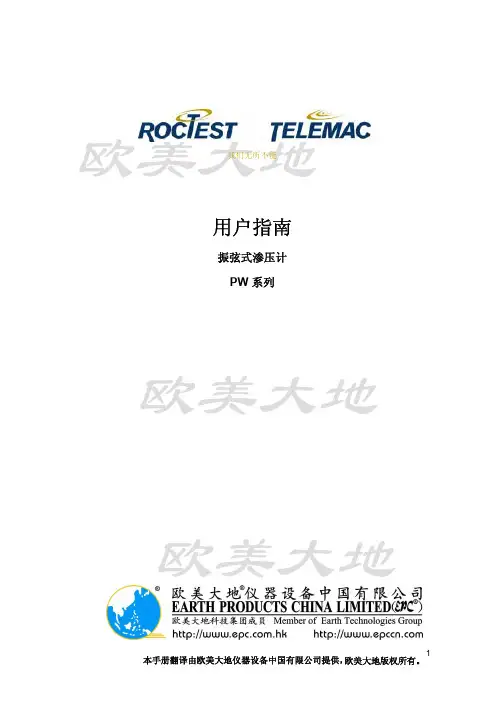

欧美大地欧美大地欧美大地1我们无所不能用户指南振弦式渗压计 PW 系列本手册翻译由欧美大地仪器设备中国有限公司提供，欧美大地版权所有。
欧美大地欧美大地欧美大地2目录1 产品............................................................................................................................................................3 1.1 仪器制造 .........................................................................................................................3 1.1.1 PWS and PWC ...........................................................................................................................4 1.1.2 PWP ..............................................................................................................................................4 1.1.3 PWF ..............................................................................................................................................4 1.2 振弦原理 ............................................................................................................5 1.3 率定 ..........................................................................................................................................5 1.4 技术规格. (6)2 读数与分析 ..............................................................................................................7 2.1 验货读数............................................................................7 2.2 初始读数 ........................................................................................7 2.3 现场功能检测 ......................................................................................8 2.4 压力公式 (W I T H T H E M B-6T /6T L R EA D O U T ) .................................................9 2.5 压力公式（多项式）(W ITH THE MB-6T/6TLREADOUT)..................................... 11 3 安装......................................................................................................................................12 3.1 过滤器饱和 .......................................................................................................................... 12 3.1.1 低压烧结不锈钢过滤器s......................................................................................12 3.1.2 高压陶瓷过滤器s..............................................................................................................121 3.2在土体里安装....................................................................................................................... 12 3.2.1 紧密的粘土.....................................................................................................................................12 3.2.2 粒状材料...............................................................................................................................12 3.3在钻孔里安装 ...................................................................................................... 13 3.4安装在软基里................................................................................. 14 3.5 电缆标签.................................................................................................................. 15 3.6 电缆铺设................................................................................................................................. 15 3.6.1 从垂直孔到水平沟槽的过渡.................................................................15 3.6.2 水平电缆铺设...........................................................................................................................15 3.7 雷击保护.................................................................................................................. 15 4 综合........................................................................................................................................16 4.1 电缆路线安排..................................................................................................................................... 16 4.2 转换表 (温度 V S 电阻 )....................................................................... 18 4.3 转换因子 ..................................................................................................................... 20 4.4 参考.. (21)欧美大地欧美大地欧美大地31 产品PW 型渗压计是适合于长期监测水位和钻孔水压力的一种稳定性好、精度高的传感器，输出为频率信号 ，与电缆电阻和接点电阻无关，信号适宜于远距离传输。
Y S-320振弦式渗压计说明书------------------------------------------作者xxxx------------------------------------------日期xxxxYS-320振弦式渗压计/孔隙水压力计使用说明书杭州圆山科技有限公司概述:YS-320系列孔隙水压力计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用。
振弦式渗压计全不锈钢结构，可方便的放置在需要测量的狭小部位。
振弦式渗压计具有智能识别功能。
孔隙水压力计是一种感受压力并将其压力转换为与压力成一定关系的频率信号输出的装置。
其典型结构由压力感应膜、振弦、电磁激振与信号拾取装置、密封外壳和屏蔽电缆等组成。
主要技术参数：尺寸 最大外径D ，mm 3020参数长度L ，mm 120性能参数 测量范围，kPa 0～100 0～200 0～400 0～600 0～800 0～1600 0～2500 分辨力r ，kPa/F≤0.06≤0.1≤≤ ≤0. 4≤≤1温度测量范围，℃0～+40 温度测量精度，℃ ±0.5温度修正系数b ，kPa/℃≈0.06≈0.1≈0.15注：频率模数F=Hz 2×10-3一般计算公式：孔隙水压力计所承受的压力与输出频率模数成正比关系，二次仪表以频率模数方式显示时，其转换公式一般为：)(0i i F F K P -= (1)式中：i P i -时刻作用在承压膜上的压力； -K 孔隙水压力计标定系数；-o F 零点压力输出频率模数； -i F 对应于i P 的输出频率模数。
校准曲线按（1）式处理。
计算有关指标时，其工作特性曲线可采用最小二乘直线，即i bp a N += (2) 式中：N —输出频率模数差， i F F N -=0； a —最小二乘直线的截距；b —最小二乘直线的斜率。

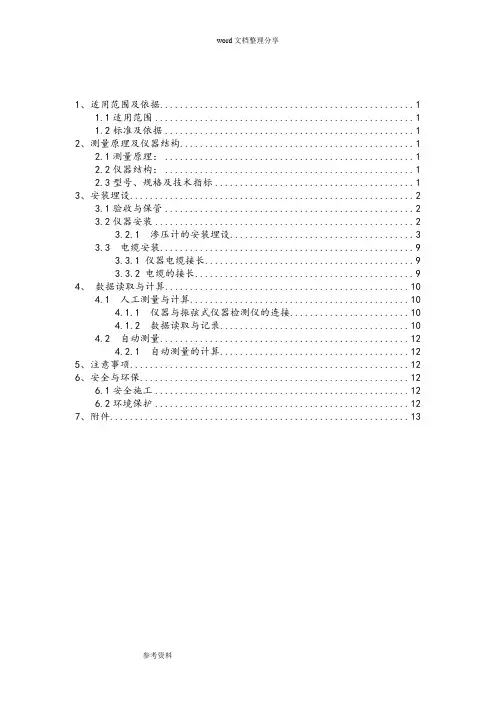

word文档整理分享1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (9)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (10)4.1 人工测量与计算 (10)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (12)7、附件 (13)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.3型号、规格及技术指标规格型号SXX-2 SXX-3.5 SXX-4 SXX-6 SXX-10 SXX-16 SXX-25尺寸最大外径D mm 30 30 30 30 30 30 30 参数长度Lmm 140 140 140 140 140 140 140 测量范围 KPa 0～200 0～350 0～400 0～600 0～1000 0～1600 0～2500最小读数 kKPa/F ≤0.11 ≤0.15 ≤0.20 ≤0.27 ≤0.45 ≤0.72 ≤1.13 性能参数温度测量范围℃0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 温度测量精度℃±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5温度修正系数b KPa/℃≈0.8 ≈0.8 ≈0.6 ≈0.6 ≈0.6 ≈0.6 ≈0.6 绝缘电阻 MΩ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。

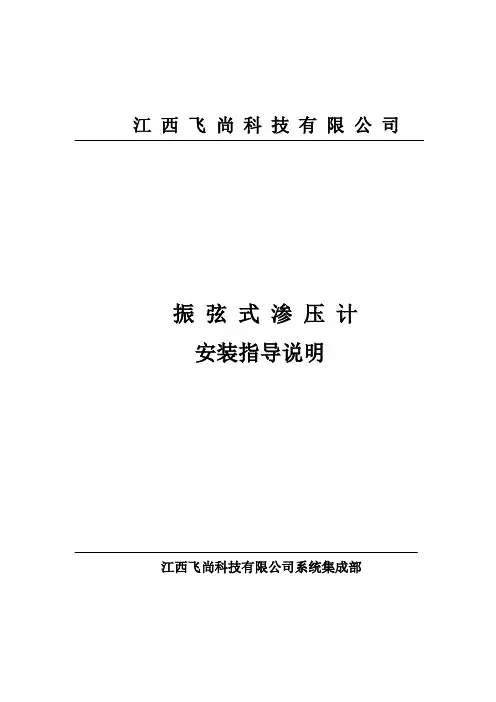

江西飞尚科技有限公司振弦式渗压计安装指导说明江西飞尚科技有限公司系统集成部1 产品介绍FS-KY系列振弦式渗压计（如图1所示）又叫孔隙水压力计，主要用于边坡、堤坝、尾矿库等结构物内孔隙水压力或浸润线的长期自动化监测。
FS-KY系列振弦式渗压计直接输出频率信号，具有抗干扰能力强、受电参数影响小、零点漂移小、受温度影响小、性能稳定可靠等特点。
图1 振弦式渗压计2产品原理（1）工作原理：FS-KY系列振弦式渗压计主要由透水石、承压膜、钢弦、紧固夹头以及线圈组成（如图2），其中承压膜与钢弦相连，钢弦上被预加一定张力固定于传感器内。
根据经典弦原理，钢弦在弦长及受力一定情况下，其固有频率是固定的。
当弦长一定时，钢弦固有频率的平方只同弦的张力成正比关系。
当外界水压通过透水石作用于渗压计承压膜上使其发生微小变形，从而导致与承压膜相连接的钢弦张力发生变化，其固有频率亦随之改变。
钢弦固有频率的平方与膜片上水压力成正比关系，通过测量钢弦频率的变化，即可得知被测孔隙水压大小。
图2 振弦式渗压计内部结构图（2）数据采集原理：通过振弦采集仪内的激振电路驱动振弦式渗压计的感应线圈产生磁场，从而触发振弦式渗压计内的钢弦使其产生振动。
钢弦产生振动后会按照一定的频率切割感应线圈产生的磁场，并在感应线圈中生成相同频率的感应电势，通过采集仪内的拾取电路拾取到这组信号，并经由滤波电路、信号放大电路、整形电路传输给单片机，由单片机对信号进行分析处理，得出传感器的输出频率。
3 技术指标注：尺寸、性能参数为常规产品参数，其他参数指标可按需求订制。
4 安装方法4.1 安装工具及辅材用于渗压计安装前初值采集及安装后用与钢丝绳扣上螺用于丈量线缆及钢用于测压管道内线线缆接头电气绝缘4.2安装前准备(1) 水位管/测斜管加工水位管/测斜管安装完毕后，利用钢锯切割掉水位管/测斜管多余部分，使水位管/测斜管高出地表部分统一为200mm，同时在管口用钢锯切割出一宽20mm，深度40mm凹槽，用于管内传感器出线。
目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构： (3)2.3型号、规格及技术指标 (4)3、安装埋设 (4)3.1验收与保管 (4)3.2仪器安装 (5)3.2.1 埋入式安装 (5)3.2.2 表面安装 (7)3.3 电缆安装 (10)3.3.1 电缆接长 (11)4、数据读取与计算 (11)4.1 人工测量与计算 (11)4.1.1 仪器与差阻式仪器检测仪的连接 (12)4.1.2 数据读取与记录 (12)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (13)7、附件 (13)振弦式测缝计作业指导书1、适用范围及依据1.1适用范围振弦式测缝计（位移计）用于监测岩土工程建筑物的接缝和位移，适用于长期埋设在混凝土水工建筑物内部或其它建筑物表面，测量结构物伸缩缝（或裂缝）的开合度，以及结构物的位移量，并可同时测量埋设点的温度。
经改装加工部分配套附件可组成多点位移计、基岩变位计、表面裂缝计等测量变形的仪器。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：振弦式测缝计（位移计）安装于缝隙的两端，当缝隙的开合度发生变化时将通过仪器端块引起仪器内钢弦变形，使钢弦发生应力变化，从而改变钢弦的振动频率。
测量时利用电磁线圈激拨钢弦并量测其振动频率，频率信号经电缆传输至频率读数装置或数据采集系统，再经换算即可得到被测结构物伸缩缝或裂缝相对位移的变化量。
同时由测缝计中的热敏电阻可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数 F 来度量，其定义为：式中 f 为振弦式仪器中钢丝的自振频率。
葛南仪器VWP型振弦式渗压计使用指南
1, VWP型振弦式渗压计适用于各类水利水电工程，长期埋设在水工结构物或其它混凝土结构物及土体和基岩内部，监测结构物或土体内部埋设位置渗透(孔隙)水压力，并同步测量埋设点的温度。
振弦式渗压计特点：智能识别、同步温度、避雷保护、全不锈钢；渗压计加装配套附件可在测压管道、地基钻孔中使用。
2 葛南仪器振弦式渗压计适用于设计或通称名称：振弦式渗压计、钢弦式渗压计、VWP 型渗压计、VWP型振弦式渗压计、VWP型智能型振弦式渗压计、渗流计、渗流监测水位计。
3 葛南仪器振弦式渗压计测量方法：测量振弦式传感器可以使用我公司生产的振弦式读数仪、振弦式自动测量读数仪、分步式模块化自动测量单元进行数据采集；振弦式传感器内附有智能识别芯片，其内存贮有该传感器的编号、系数K、温度修正系数b等信息。
用读数仪测量时会自动将识别信息读出，可顺序存入读数仪内，通讯给计算机，方便快速统计计算及查询，使测量实现人工智能无纸化操作。
工程现场多支传感器电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支传感器所对应的编号及身份信息。
3 葛南仪器振弦式渗压计通用情况：原则上使用我公司配置的测量仪表或自动化监测设备。
4 葛南仪器振弦式渗压计故障检查：当传感器测量出现故障时，可用万用表检查传感器芯线之间的电阻值；可以用万用表或读数仪分析仪器是损坏或进水，仪器延长线电缆连接是否断路，仪器延长电缆接头处是否进水，仪器延长电缆断线等原因。
5 葛南仪器振弦式渗压计注意事项：传感器安装前、安装后应及时测量频率和温度值，根据传感器编号和设计编号作好记录并存档（填写考证表），注意保护传感器埋设点和信号延伸线的管线沟。
振弦式渗压计安全操作及保养规程摘要振弦式渗压计是一种用于测量土壤水分和水压的常见仪器。
正确的使用和保养可以保证其工作稳定，延长使用寿命。
本文介绍了振弦式渗压计的操作和保养规程，以及相关的安全注意事项。
操作规程1. 仪器安装与连接1.温度补偿探头应安装于渗压计探头的旁边，与其距离不应超过5cm，以避免温度补偿探头与渗压探头接触面积过小导致测量精度下降。
2.在连接渗压计时，应注意仪器电极与采集器电极的对应关系，以免烧毁电路。
2. 仪器校准1.每次使用之前，应进行仪器的校准，以保证测量精度。
2.使用前应按照文档说明设定温度和压力参数，进行一次校准，记录下校准前后的数据，判断误差是否在可接受范围内。
3. 实验操作1.操作前应穿戴好防护设备，并确保操作环境清洁干燥。
2.操作人员应避免将手和其他物品接触到渗压计电极和电线，以免影响测量精度和人身安全。
3.操作期间应注意渗压计的工作状况，如不正常的噪音、电流变化等，应立即停机检查。
4. 故障排除1.除非具有专业维修经验，否则在仪器故障时不要试图自己修理。
2.保养过程中，应检查仪器是否存在锈蚀、裂纹等情况，及时更换损坏零部件。
3.当出现故障时，应及时联系原厂维修服务商以进行维修和更换。
保养规程1. 仪器保养周期1.每次使用后，应将仪器清洁干净并进行储存，防止细菌滋生和霉变。
2.定期进行仪器维护，包括清洁、校准、更换零部件等工作，具体周期可根据使用频次而定。
2. 清洁和消毒1.清洁应在干燥的环境下进行，先用吹风机或气压枪将仪器表面 dusting 和清洁。
2.清洁时，应使用软布或海绵沾取清洁液清洁渗压计表面和连接部位，并使用纯净水冲洗干净。
3.消毒前，应将仪器清洁干净，消毒剂应按照要求控制浓度，避免过度消毒导致仪器部件受损。
3. 储存和运输1.储存时，应将渗压计放置于干燥通风处，并注意防潮、防霉、避免阳光直射。
2.运输时，应轻拿轻放，避免受到震动和碰撞，防止零部件损坏。
word文档整理分享1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (9)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (10)4.1 人工测量与计算 (10)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (12)7、附件 (13)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.3型号、规格及技术指标规格型号SXX-2 SXX-3.5 SXX-4 SXX-6 SXX-10 SXX-16 SXX-25尺寸最大外径D mm 30 30 30 30 30 30 30 参数长度Lmm 140 140 140 140 140 140 140 测量范围 KPa 0～200 0～350 0～400 0～600 0～1000 0～1600 0～2500最小读数 kKPa/F ≤0.11 ≤0.15 ≤0.20 ≤0.27 ≤0.45 ≤0.72 ≤1.13 性能参数温度测量范围℃0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 温度测量精度℃±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5温度修正系数b KPa/℃≈0.8 ≈0.8 ≈0.6 ≈0.6 ≈0.6 ≈0.6 ≈0.6 绝缘电阻 MΩ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
2.每支仪器都提供了率定数据，包括在常温和常温环境气压之下的零讀数。
3.开箱后每支仪器应先用100V兆欧表量测电路与密封壳体之间的绝缘电阻，其测值应满足绝缘电阻规定要求。
验收时每支仪器应用振弦式指示仪测量，检查仪器是否正常。
4.仪器应保管在干燥、通风的房间中。
3.2仪器安装渗压计的使用场合很多，应根据不同的使用条件进行埋设安装。
常用的安装使用场合有以下几种：在现浇混凝土内埋设；在基岩面上埋设；在土体中埋设；在水平浅孔中埋设；在深孔中埋设；在测压管中安装。
渗压计在安装时应注意如下几点：进水条件：必须确保仪器的进水口畅通，防止水泥浆堵塞进水口，为此应将进水口用无纺土工布或钢丝布或多层细纱布装中砂、细砂做成人工的反滤层砂袋包裹；仪器预饱和：由于混凝土的渗透系数很小，而渗压计前盖空腔内有一定容积，需要一定的水量才能充填满。
为了解决这个问题，使仪器的滞后尽可能的小，在仪器埋设前（将透水石取下用水煮沸，然后再装上）必须将前盖空腔装满水，并排除气泡，滤层的砂也需充分饱和，埋设时将进水口朝上，以免空腔内的水流出。
密封止水：埋设在接近坝体迎水面的仪器，在电缆引出的途中，必须设有止水板，以防止迎水面高压水顺电缆渗透。
安装前的准备：（1）将透水石取下，用水煮沸；（2）渗压计前盖朝上，空腔装满水，并排除气泡；（3）根据应用场合和设计要求，安装不同进气值的透水石。
安装低进气值的渗压计，宜用无纺土工布装干净的饱和细纱包裹，做成反滤砂袋，直径约为10cm；（4）安装埋设前应使渗压计及其反滤砂包保持为饱和状态。
3.2.1 渗压计的安装埋设（1）在现浇混凝土内埋设在现浇混凝土内埋设渗压计，通常埋设在采用分层浇注施工时的混凝土块施工缝上，主要用于监测在库水作用下，沿混凝土施工缝的渗透水压力。
①在先浇注的混凝土块层面上的测点处预留一个直径20cm、深30cm的孔；②在上层混凝土浇注前，将包裹反滤料的渗压计放入孔中，孔内填满饱和细沙，孔口加一盖板（如图）③理顺电缆，引向测站，测量初值，开始混凝土浇注。
（图）在现浇混凝土内埋设渗压计（2）在基础面上埋设a 混凝土结构物基础①在基岩上钻一集水孔，孔径Ø5cm，深100cm，孔内填以干净的砾石；②将包裹细沙反滤料的渗压计放在集水孔上，在砂包上覆盖砂浆，待砂浆凝固后即可浇注混凝土（如图）；③理顺电缆，引向测站，测量初值，开始混凝土浇注。
注：当混凝土结构物（如混凝土坝）的基础需进行固结灌浆和帷幕灌浆，因压力灌浆的浆液可能堵塞集水孔和仪器进水口，故在灌浆施工之前不宜采用此法安装渗压计。
b 土石坝基础①当土石料填筑高于基础50～100cm 时，在测点处暂停填筑，挖去填土，露出50×40cm 的基础；②在底部填20cm 厚的砂，放入包裹细沙反滤料的渗压计，再覆盖20～30cm的砂，浇水使砂层饱和；③仪器电缆沿挖好的电缆沟引向观测站。
电缆沟宽50cm、深50cm，电缆线之间应平行排列，呈S 形向前引伸（如图）④用原填筑料分层回填，并用木槌分层击实。
回填压实密度和含水量应与坝体设计一致；⑤仪器和电缆的回填土在120cm 以内时，用人工或轻型机械进行压实；填土厚的120～200cm 时，可用静碾压实；填土超过200cm 以上时，可进行正常碾压施工；⑥纪录埋设前后的仪器測值。
（图）土石坝基础埋设渗压计（3）在土体中埋设填筑体（如土石坝）在施工期埋设渗压计，可采用坑埋方法；在施工完毕后的运行期埋设渗压计，则可采用钻孔方法。
a 一般土料①当土石料填筑高于设计埋设高程40cm 时，在测点处暂停填筑，挖出一个底部尺寸（长×宽）为30×30cm，深为50cm 的坑；②在底部填10cm 的干净中粗砂，放入包裹细沙反滤料的渗压计，再覆盖20cm 的中粗砂，浇水使砂层饱和；③用原填筑料分层回填，并用木槌分层击实。
回填压实密度和含水量应与坝体设计一致。
对粗颗粒料中的埋设，应采用反滤的形式整平埋设基床和回填土料，由靠近仪器为细料向粗料过渡；④仪器电缆沿挖好的电缆沟引向观测站。
电缆沟宽40cm、深40cm，电缆线之间应平行排列，呈S 形向前引伸。
可根据设计要求，采用套管、槽板等对电缆进行专门的保护；⑤仪器和电缆的回填土在120cm 以内时，用人工或轻型机械进行压实；填土厚的120～200cm 时，可用静碾压实；填土超过200cm 以上时，可进行正常碾压施工；⑥纪录埋设前后的仪器測值。
说明：也可采用专用钻孔工具钻孔埋设，在填筑高程高于埋设部位100cm 时进行。
（图）一般土料中安装渗压计b粘性土料在粘性土料（土石坝的粘土心墙）中埋设渗压计，当透水石为高进气值时，也可以采用不设反滤料的直接埋设方法。
①当土料填筑高于设计埋设高程50cm 时，在测点处暂停填筑，挖出一个底部尺寸（长×宽）为30×30，深为40cm 的坑；②在底部用与渗压计直径相同的前端呈锥形的铁棒打入土层中，深度与仪器长度一样，拔出铁棒后，将透水石已饱水的仪器读取初值后迅速插入孔内，并用手加压。
仪器压入孔内后，用原填筑料分层回填，并用木槌分层击实。
回填压实密度和含水量应与坝体设计一致。
③同层仪器电缆沿挖好的电缆沟汇集在一起，并在心墙体内沿竖向引至顶部观测站。
电缆沟宽40cm、深40cm，电缆线之间应平行排列，呈S 形向前引伸。
可根据设计要求，采用套管等对电缆进行专门的保护；④仪器和电缆的回填土在120cm 以内时，用人工或轻型机械进行压实；填土厚的120～200cm 时，可用静碾压实；填土超过200cm 以上时，可进行正常碾压施工；⑤纪录埋设前后的仪器測值。
（图）在粘性土料（土石坝的粘土心墙）中埋设渗压计（4）在水平浅孔中埋设在地下洞室围岩内或边坡岩体表面浅层埋设渗压计，需要采用水平浅孔埋设和集水。
浅孔的深度为50cm，直径15～20cm，如果孔内无透水裂隙，可根据需要的深度，在孔底套钻一个Ø3cm 的小孔，经滲水试验合格后，小孔内填入砾石，在大孔内填含水细砂，将饱水的渗压计埋设在细砂中，孔口封以盖板，并用水泥砂浆封固，砂浆凝固后即可浇注混凝土或填筑土石料。
（图）在水平浅孔中埋设渗压计（5）在深孔中埋设在坝基深部、边坡、运行期建筑物内进行渗透水压力监测，需要在钻孔内安装埋设渗压计。
钻孔的深度由设计确定，孔径一般不小于150mm。
岩体钻孔应做压水试验，钻孔位置应根据地质条件和压水试验结果确定。
埋设前测量好孔深，先向孔内倒入20～40cm 厚的中粗砂至仪器埋设高程，然后将带反滤沙包的渗压计放入孔底。
如钻孔太深，为防因沙包及电缆自身过重受损，可用钢丝吊住沙包，并把电缆绑在钢丝上进行吊装。
经检验合格后，在其上填20～40cm 中粗砂，并使之饱和，再填入10～20cm 细砂，最后在余孔段灌入水泥膨润土浆或预缩水泥砂浆。
可在钻孔内埋设多个渗压计，实现渗透水压力的分层监测。
方法同上，但应做好相邻渗压计之间的封闭隔离。
当设计为监测建筑物或基础深层的渗透点压力时，应将渗压计封闭在不大于50cm 的钻孔滲水段内。
当钻孔岩体的渗透系数很小时，渗压计应埋设在体积较小的集水孔段内。
（6）在测压管中安装在介质渗透系数较大部位（如土石坝坝壳）的渗透水压力监测、混凝土坝的扬压力监测以及大坝两岸的绕坝渗流监测等，通常采用测压管式孔隙压力计。
当工程需要实施自动化监测时，可通过在测压管中安装渗压计来实现。
渗压计的典型安装方法是将仪器直接投入到测压管中的设计位置，如混凝土坝扬压力孔内安装渗压计。
当测压管很深时，应采用钢丝或细钢丝绳拴住渗压计，仪器电缆绑在钢丝绳上，缓缓放入测压管中，钢丝绳固定在管口上部。
