第16章恒定电流

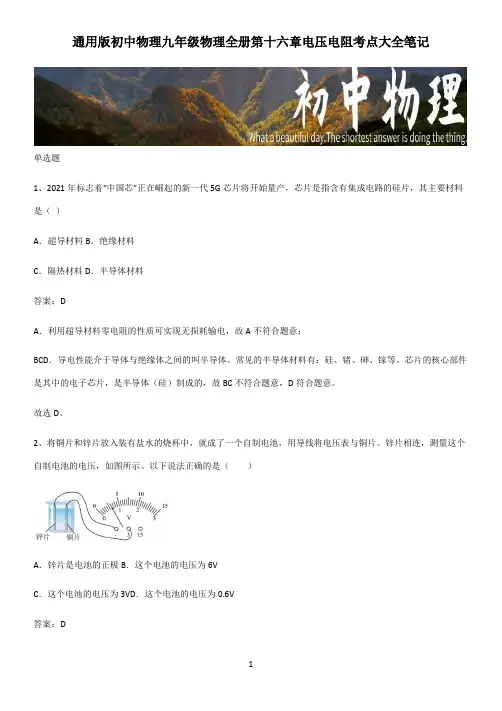

通用版初中物理九年级物理全册第十六章电压电阻考点大全笔记单选题1、2021年标志着“中国芯”正在崛起的新一代5G芯片将开始量产，芯片是指含有集成电路的硅片，其主要材料是（）A．超导材料B．绝缘材料C．隔热材料D．半导体材料答案：DA．利用超导材料零电阻的性质可实现无损耗输电，故A不符合题意；BCD．导电性能介于导体与绝缘体之间的叫半导体。

常见的半导体材料有：硅、锗、砷、镓等。

芯片的核心部件是其中的电子芯片，是半导体（硅）制成的，故BC不符合题意，D符合题意。

故选D。

2、将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。

以下说法正确的是（）A．锌片是电池的正极B．这个电池的电压为6VC．这个电池的电压为3VD．这个电池的电压为0.6V答案：DA．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。

故选D。

3、如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（）A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压B．只闭合开关S1和S2时，电压表示数为零C．只闭合开关S1和S3时，电压表示数为电源电压D．同时闭合开关S2和S3时，电路将发生短路答案：CA．只闭合开关S2时，R1和R2串联，电压表测R2两端电压，电流表测量电路中的电流，故A正确，不符合题意；B．只闭合开关S1和S2时，电压表和电阻R2被短路，电压表的示数为0，故B正确，不符合题意；C．只闭合开关S1和S3时，R1和R2并联，电压表正负接线柱接反了，无法测量电压，故C错误，符合题意；D．同时闭合开关S2和S3时，电源的两端被导线直接连通，电路将发生短路，故D正确，不符合题意。

故选C。

4、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。

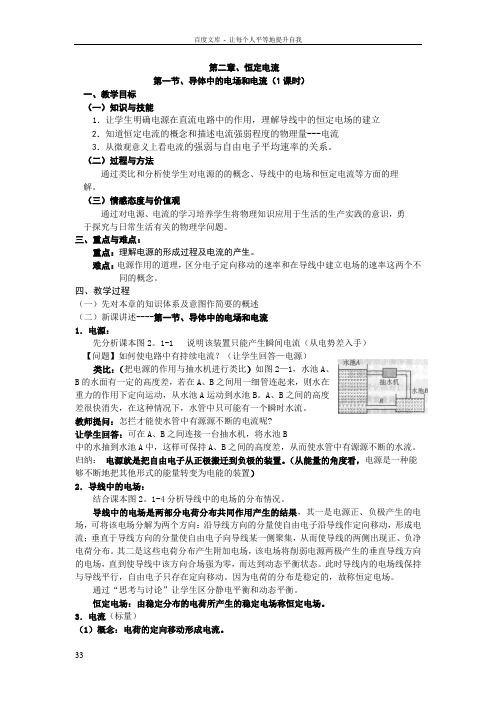

第二章、恒定电流第一节、导体中的电场和电流（1课时）一、教学目标（一）知识与技能1．让学生明确电源在直流电路中的作用，理解导线中的恒定电场的建立2．知道恒定电流的概念和描述电流强弱程度的物理量---电流3．从微观意义上看电流的强弱与自由电子平均速率的关系。

（二）过程与方法通过类比和分析使学生对电源的的概念、导线中的电场和恒定电流等方面的理解。

（三）情感态度与价值观通过对电源、电流的学习培养学生将物理知识应用于生活的生产实践的意识，勇于探究与日常生活有关的物理学问题。

三、重点与难点：重点：理解电源的形成过程及电流的产生。

难点：电源作用的道理，区分电子定向移动的速率和在导线中建立电场的速率这两个不同的概念。

四、教学过程（一）先对本章的知识体系及意图作简要的概述（二）新课讲述----第一节、导体中的电场和电流1．电源：先分析课本图2。

1-1 说明该装置只能产生瞬间电流（从电势差入手）【问题】如何使电路中有持续电流？（让学生回答—电源）类比：（把电源的作用与抽水机进行类比）如图2—1，水池A、B的水面有一定的高度差，若在A、B之间用一细管连起来，则水在重力的作用下定向运动，从水池A运动到水池B。

A、B之间的高度差很快消失，在这种情况下，水管中只可能有一个瞬时水流。

教师提问：怎拦才能使水管中有源源不断的电流呢?让学生回答：可在A、B之间连接一台抽水机，将水池B中的水抽到水池A中，这样可保持A、B之间的高度差，从而使水管中有源源不断的水流。

归纳：电源就是把自由电子从正极搬迁到负极的装置。

（从能量的角度看，电源是一种能够不断地把其他形式的能量转变为电能的装置）2．导线中的电场：结合课本图2。

1-4分析导线中的电场的分布情况。

导线中的电场是两部分电荷分布共同作用产生的结果，其一是电源正、负极产生的电场，可将该电场分解为两个方向：沿导线方向的分量使自由电子沿导线作定向移动，形成电流；垂直于导线方向的分量使自由电子向导线某一侧聚集，从而使导线的两侧出现正、负净电荷分布。

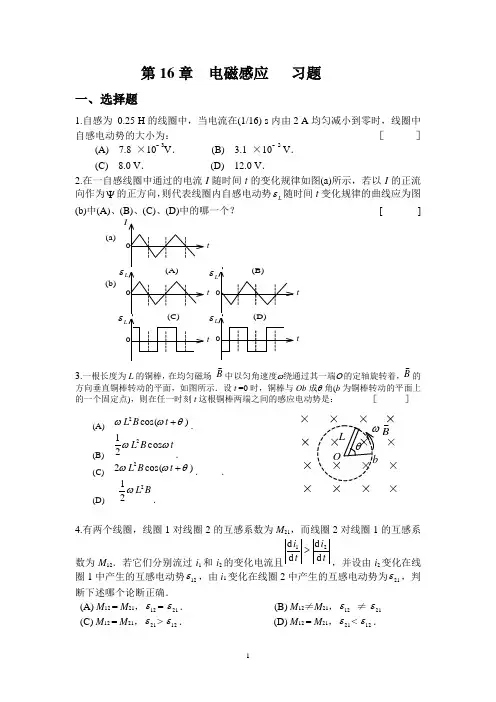

第16章 电磁感应 习题一、选择题1.自感为 0.25 H 的线圈中，当电流在(1/16) s 内由2 A 均匀减小到零时，线圈中自感电动势的大小为： ［ ］(A) 7.8 ×10- 3V ． (B) 3.1 ×10- 2V ． (C) 8.0 V ． (D) 12.0 V ．2.在一自感线圈中通过的电流I 随时间t 的变化规律如图(a)所示，若以I 的正流向作为ψ的正方向，则代表线圈内自感电动势L ε随时间t 变化规律的曲线应为图(b)中(A)、(B)、(C)、(D)中的哪一个？ [ ]3.一根长度为L 的铜棒，在均匀磁场 B 中以匀角速度ω绕通过其一端O 的定轴旋转着，B 的方向垂直铜棒转动的平面，如图所示．设t =0时，铜棒与Ob 成θ 角(b 为铜棒转动的平面上的一个固定点)，则在任一时刻t 这根铜棒两端之间的感应电动势是： ［ ］(A) )cos(2θωω+t B L ． (B) t B L ωωcos 212．(C) )cos(22θωω+t B L ． ．(D)B L 221ω．4.有两个线圈，线圈1对线圈2的互感系数为M 21，而线圈2对线圈1的互感系数为M 12．若它们分别流过i 1和i 2的变化电流且t iti d d d d 21>，并设由i 2变化在线圈1中产生的互感电动势12ε，由i 1变化在线圈2中产生的互感电动势为21ε，判断下述哪个论断正确．(A) M 12 = M 21，12ε= 21ε． (B) M 12≠M 21，12ε ≠ 21ε (C) M 12 = M 21，21ε> 12ε． (D) M 12 = M 21，21ε< 12ε．tI 0 t 0t 00 (A) (B) (C) (D) (b) (a)L εLεL εLB ωL O θ b5.如图所示，一矩形金属线框，以速度v 从无场空间进入一均匀磁场中，然后又从磁场中出来，到无场空间中．不计线圈的自感，下面哪一条图线正确地表示了线圈中的感应电流对时间的函数关系？(从线圈刚进入磁场时刻开始计时，I 以顺时针方向为正) [ ]6.对于单匝线圈取自感系数的定义式为L = /I ．当线圈的几何形状、大小及周围磁介质分布不变，且无铁磁性物质时，若线圈中的电流强度变小，则线圈的自感系数L ［ ］(A) 变大，与电流成反比关系． (B) 变小． (C) 不变． (D) 变大，但与电流不成反比关系．7.在真空中一个通有电流的线圈a 所产生的磁场内有另一个线圈b ，a 和b 相对位置固定．若线圈b 中电流为零(断路)，则线圈b 与a 间的互感系数：(A) 一定为零． (B)一定不为零．(C) 可以不为零． (D) 是不可能确定的．IO(D)IO(C)O (B)二、填空题1.一个长l 、截面半径为Ｒ的圆柱形纸筒上均匀密绕有两组线圈。

第11章电路及其应用1.电源和电流 (1)2.导体的电阻 (5)3.实验: 导体电阻率的测量 (9)4.串联电路和并联电路 (15)5.实验: 练习使用多用电表191.电源和电流一、电源1. 定义: 能够把电子从正极搬运到负极的装置。

2. 作用：(1)维持电源正、负极间始终存在电势差。

(2)使电路中的电流能够持续存在。

二、恒定电流1. 恒定电场: 由稳定分布的电荷所产生的稳定的电场。

2．自由电荷定向移动的平均速率: 在恒定电场的作用下, 自由电荷定向加速运动, 但在运动过程中与导体内不动的粒子不断碰撞, 碰撞的结果是大量自由电荷定向移动的平移速率不随时间变化。

3. 恒定电流：大小、方向都不随时间变化的电流。

4. 电流(1)物理意义: 表示电流强弱程度的物理量。

(2)公式: I＝。

(3)单位：在国际单位制中, 电流的单位是安培, 简称安, 符号是A。

常用的电流单位还有毫安(mA)和微安(μA)。

1 mA＝10－3A,1 μA＝10－6 A。

(4)方向: 正电荷定向移动的方向规定为电流的方向。

考点1: 对电源的理解1. 电源的作用(1)从电荷转移的角度看, 电源的作用是使电路中的自由电荷持续地定向移动。

(2)从能量转化的角度看, 搬运电荷的过程是非静电力做功的过程, 从而将其他形式的能转化为电能。

2. 形成电流的三种电荷形成电流的三种电荷为自由电子、正离子和负离子, 其中金属导体导电时定向移动的电荷是自由电子, 液体导电时定向移动的电荷有正离子和负离子, 气体导电时定向移动的电荷有自由电子、正离子和负离子。

【例1】下列关于电源的说法正确的是( )A. 电源的作用是在电源内部把电子由负极搬运到正极, 保持两极之间有电压B. 电源把正、负电荷分开的过程是把其他形式的能转化为电势能的过程C. 电荷的移动形成电流D. 只要电路中有电源, 电路中就会形成持续的电流B [在电源内部, 电源把电子由正极搬运到负极, 这一过程要克服静电力做功, 把其他形式的能转化为电势能, 故选项A错误, 选项B正确。

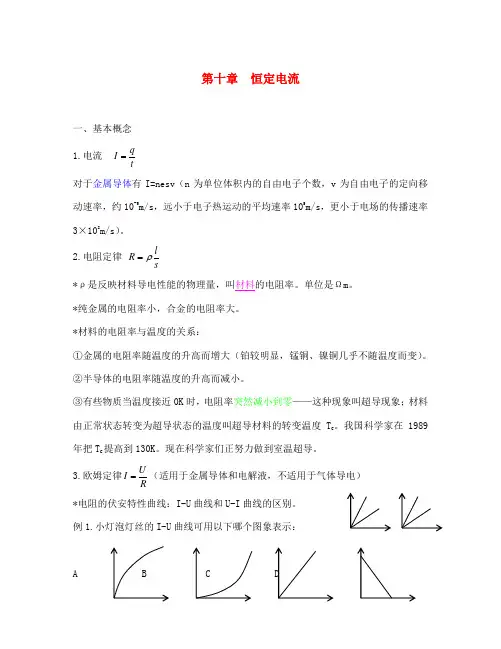

第十章 恒定电流一、基本概念 1.电流 tq I =对于金属导体有I=nesv （n 为单位体积内的自由电子个数，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ）。

2.电阻定律 slR ρ= *ρ是反映材料导电性能的物理量，叫材料的电阻率。

单位是Ωm 。

*纯金属的电阻率小，合金的电阻率大。

*材料的电阻率与温度的关系：①金属的电阻率随温度的升高而增大（铂较明显，锰铜、镍铜几乎不随温度而变）。

②半导体的电阻率随温度的升高而减小。

③有些物质当温度接近0K 时，电阻率突然减小到零——这种现象叫超导现象；材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。

我国科学家在1989年把T C 提高到130K 。

现在科学家们正努力做到室温超导。

3.欧姆定律RUI =（适用于金属导体和电解液，不适用于气体导电）*电阻的伏安特性曲线：I-U 曲线和U-I 曲线的区别。

例1.小灯泡灯丝的I-U 曲线可用以下哪个图象表示：分析：随着电压的升高，电流增大，灯丝的电功率增大，温度升高，电阻率也将增大，所以电阻增大，曲线的斜率减小，选A 。

4.电功和电热电功W=UIt ，电热Q=I 2Rt 。

电流通过金属导体时，自由电子在加速运动过程中频繁与正离子相碰，使离子的热运动加剧，可以认为自由电子只以某一速率定向移动，而电能只转化为内能。

*对纯电阻而言，电功等于电热：W=Q=UIt=I 2Rt=t RU 2*对非纯电阻电路（如电动机和电解槽），电功必然大于电热：W>Q,这时电功只能用W=UIt 计算,电热只能用Q=I 2Rt 计算,两式不能通用。

例2.某一电动机，当电压V 1=10v 时带不动负载，因此不转动，这时电流为I 1=2A ；当电压为V 2=36v 时能带动负载正常运转，这时电流为I 2=1A 。

求这时电动机的机械功率是多大？分析：电动机不转时，为纯电阻，Ω==511I U R ；电动机正常转动时，输入的电功率为P 电=U 2I 2=36W ，热功率P 热=W R I 522=，所以机械功率P=31W *由这道例题可知：电动机在启动时电流较大，容易被烧坏正常运转时电流反而较小。
