川崎机器人E控系列基本操作培训手册-系统设置篇

佛山隆深机器人有限公司内部技术培训教程川崎机器人应用参数设置川崎机器人E控系列基础操作培训教程系统设置篇教程编制:佛山隆深机器人有限公司川崎机器人中国华南区S级代理商如何进入设置面板界面第一步:按示教器的,在弹出的菜单内选择[辅助功能],然后按示教器的.主菜单的设置分类第一步:按示教器的,在弹出的菜单内选择[辅助功能],然后按示教器的示教器的方向键↑↓可选择需要修改的项目按【登陆】键进入子菜单.常用设置菜单为:2.保存/加载(用来保存和加载程序)4.基本设定(设定机器人基础数据)5.高级设定(系统开关/核心参数设定)6.输入/输出信号(专用信号/信号编号设定)7.显示器功能(履历/机器人运行数据)8.系统(核心控制/设置参数.程序的保存/加载.保存/加载功能提供程序/参数等数据的导入/导出操作,我们可以把外部存储设备的数据导入机器人,也可以把机器人内部的数据导出来进行分析/编辑.保存:把机器人内部的数据按所选类型导出到USB存储设备中.加载:将USB存储设备中的数据按所选类型导入机器人内部存储.注:正在使用/打开的程序无法加载到机器人内部(提示程序正在运行,加载错误).机器人内部数据的导出保存(导出)数据:(R码0201)首先:进入机器人数据保存菜单然后:用[↑↓]键移动到文件名输入框然后:;用手点击(输入文件名),在弹出的(键盘操作页)输入文件名.注:※文件名不能以数字开头※可以是字母+数字,也可以加下划线输入完毕后点击(保存数据)选择保存的文件类型.选择完类型后就可以点击保存了.加载(导入)数据:(R码0202)首先:将复选框移动到需要导入的数据文件上(如果有文件夹则进文件夹),然后按【登陆】键，这样文件名就自动被输入到文件名上。

然后:;用手点击【加载】,选择【是】。

显示加载完成即可。

注:※如果提示错误请记录下错误信息，方便分析程序存在的问题。

加载程序仅限于程序文件（PG）和接口面板文件（IF），其他类型文件禁止加载，以免出现机器人内部数据、参数丢失或篡改。

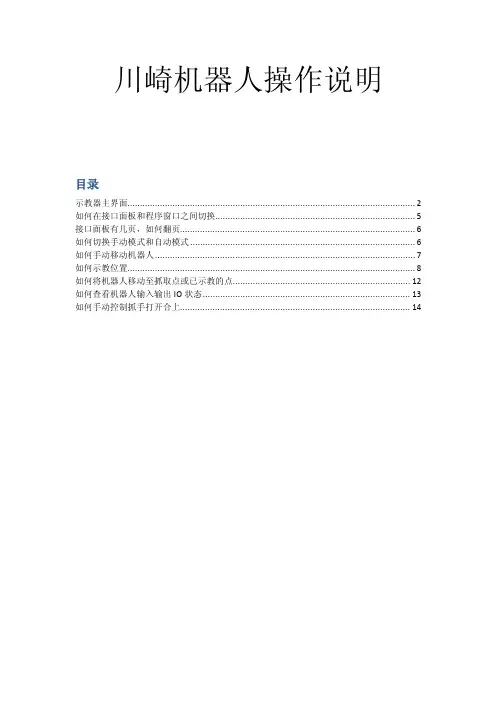

川崎机器人操作说明目录示教器主界面 (2)如何在接口面板和程序窗口之间切换 (5)接口面板有几页，如何翻页 (6)如何切换手动模式和自动模式 (6)如何手动移动机器人 (7)如何示教位置 (8)如何将机器人移动至抓取点或已示教的点 (12)如何查看机器人输入输出IO状态 (13)如何手动控制抓手打开合上 (14)示教器主界面示教器界面分两种，一种是显示接口面板如下图所示：一种是显示程序，如下图所示：按下机器人键，可以在接口面板和程序之间切换。

下面对机器人界面做个介绍显示机器人处于手动模式（示教），还是自动模式（再线）。

显示当前正在执行的前台程序。

显示当前正在执行的后台程序。

运转/暂停机器人，当机器人停止时，显示hold ，当机器人正在运行时，显示RUN打开/切断马达电源，灰色表示电源关闭。

启动循环操作，当为绿色时，正在循环执行程序。

机器人当前坐标系，点击它可以切换坐标系。

这个很重要，如果机器人不运行，检测是否设置为步骤连续，再现连续。

操作接口面板有些按钮，需要切换到许可。

这个是接口面板，上面有一些操作按钮，右右上角可以看到，这个一共有8页，当前处于第一页。

自动运行的速度，手动运行的速度，点击它，可以设定速度。

程序窗口如何在接口面板和程序窗口之间切换按下CC键，即可切换。

接口面板有几页，如何翻页1/8 表示一共有8页，当前处于第一页翻页请先按下“A”键，再按“上下”键。

如何切换手动模式和自动模式切换手动模式吧下面图中开关都拧到手状态，即为手动模式。

反之，则为自动模式。

这个开关在示教器上这个开关在控制柜上如何手动移动机器人首先，将机器人切换到手动状态下点击此按钮调整一下手动移动的速度（刚开始不熟悉的情况下，调成2或3）。

点此按钮切换坐标系，可以使用base坐标系，和joint坐标系，不要使用tool坐标系。

将RUN 和MOTOR 点亮（点亮的方法为：按住A键，再点击此图标即可）。

Cycle 不用点亮（实际上，只有自动才能点亮）按下背面的使能开关再按下轴移动键如何示教位置第一步，点击当前程序窗口按下键，点击列表。
