CAD标注标准

cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。

而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。

接下来，让我们详细了解一下 CAD 图纸标注的规范。

一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。

尺寸线的两端应超出尺寸界线 2 3mm 。

对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。

2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。

尺寸界线的末端应超出尺寸线 2 3mm 。

3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。

尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。

尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。

4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。

标注直径或半径尺寸时，尺寸线应通过圆心。

5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。

二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。

字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。

2、内容文字标注应简洁明了，准确表达设计意图。

标注的内容应包括零件的名称、材料、技术要求、加工精度等。

对于技术要求较多的情况，可以单独列出技术要求表。

3、位置文字标注的位置应清晰易读，避免与图线重叠。

一般情况下，文字标注应放在图纸的上方、下方或右侧。

三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。

符号的尖端应指向被加工表面。

2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。

CAD制图标注规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

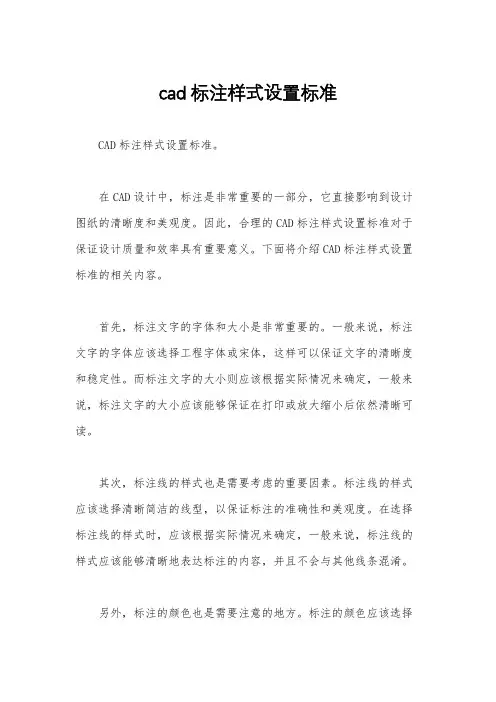

cad标注样式设置标准CAD标注样式设置标准。

在CAD设计中，标注是非常重要的一部分，它直接影响到设计图纸的清晰度和美观度。

因此，合理的CAD标注样式设置标准对于保证设计质量和效率具有重要意义。

下面将介绍CAD标注样式设置标准的相关内容。

首先，标注文字的字体和大小是非常重要的。

一般来说，标注文字的字体应该选择工程字体或宋体，这样可以保证文字的清晰度和稳定性。

而标注文字的大小则应该根据实际情况来确定，一般来说，标注文字的大小应该能够保证在打印或放大缩小后依然清晰可读。

其次，标注线的样式也是需要考虑的重要因素。

标注线的样式应该选择清晰简洁的线型，以保证标注的准确性和美观度。

在选择标注线的样式时，应该根据实际情况来确定，一般来说，标注线的样式应该能够清晰地表达标注的内容，并且不会与其他线条混淆。

另外，标注的颜色也是需要注意的地方。

标注的颜色应该选择与设计图纸背景色形成鲜明对比的颜色，以保证标注的清晰度和可读性。

在选择标注的颜色时，应该避免选择与背景色相近的颜色，以免造成混淆和误读。

此外，标注的对齐方式也是需要注意的地方。

标注的对齐方式应该选择与设计图纸整体风格一致的方式，以保证标注的整体美观度。

在选择标注的对齐方式时，应该根据实际情况来确定，一般来说，标注的对齐方式应该能够使标注与设计图纸的其他元素协调统一。

最后，标注文字的间距也是需要考虑的重要因素。

标注文字的间距应该选择合适的间距，以保证标注的整体美观度和清晰度。

在确定标注文字的间距时，应该根据实际情况来确定，一般来说，标注文字的间距应该能够使标注整体布局合理，不显得拥挤或松散。

综上所述，CAD标注样式设置标准是保证设计质量和效率的重要因素，合理的标注样式设置标准可以提高设计图纸的清晰度和美观度，从而提升设计质量和效率。

因此，在CAD设计中，我们应该重视CAD标注样式设置标准，不断总结经验，不断完善标注样式设置标准，以保证设计质量和效率的持续提升。

CAD尺寸标注细则规范
以下是一些CAD尺寸标注的细则规范：
1.尺寸标注位置：尺寸标注应位于视图的外部，并尽量避免遮挡实体
图形。

标注尺寸应该清晰易读，避免叠加和重叠。

2.选择尺寸：只标注设计图纸中必要的尺寸。

主要标注关键尺寸，即
对设计具有重要影响和意义的尺寸。

3.尺寸线：尺寸线应与被标注的实体图形相连，尽量避免跨越实体图形，以免引起混淆。

尺寸线应和实体图形有一定的距离，以确保清晰可读。

4.标注方向：尺寸标注应水平或垂直于尺寸线，避免使用倾斜的标注。

5.标注样式：尺寸标注应统一使用一个标注样式，包括文字字体、字号、箭头样式等。

6.文字大小和对齐：尺寸标注的文字大小应根据图纸的比例和图面的
尺寸进行选择，以确保标注的清晰可读性。

文字对齐应与尺寸线相对应，
垂直对齐和水平对齐要准确。

7.单位标注：在尺寸标注之后，应该标注尺寸的单位，如毫米、英寸等。

8.针对不同尺寸的标注：对于较小的尺寸，可以使用哪些简化的标注
方法，如省略单位或采用拉线法等。

对于较大的尺寸，应选择合适的标注
方式，以确保标注的清晰易读。

9.标注的冲突和重叠：应避免标注的冲突和重叠，这可能导致尺寸无
法正确读取。

如果存在冲突或重叠，应重新调整标注位置或尺寸线的位置。

10.标注的一致性：尺寸标注应保持一致，使用相同的标注样式、文字大小和对齐方式。

以上是CAD尺寸标注的一些细则规范，遵循这些规范可以提高标注的准确性和可读性，减少误解和错误。

在实际应用中，还可以根据具体的项目需求和标准要求进行适当的调整和补充。

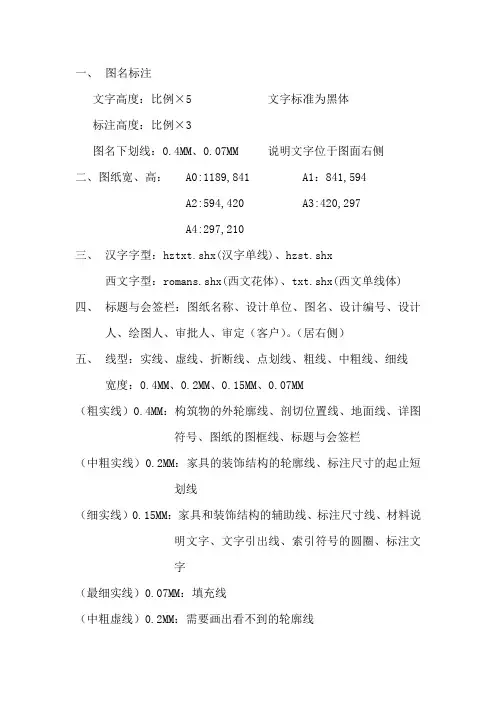

一、图名标注文字高度：比例×5 文字标准为黑体标注高度：比例×3图名下划线：0.4MM、0.07MM 说明文字位于图面右侧二、图纸宽、高： A0:1189,841 A1：841,594A2:594,420 A3:420,297A4:297,210三、汉字字型：hztxt.shx(汉字单线)、hzst.shx西文字型：romans.shx(西文花体)、txt.shx(西文单线体) 四、标题与会签栏：图纸名称、设计单位、图名、设计编号、设计人、绘图人、审批人、审定（客户）。

（居右侧）五、线型：实线、虚线、折断线、点划线、粗线、中粗线、细线宽度：0.4MM、0.2MM、0.15MM、0.07MM（粗实线）0.4MM：构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏（中粗实线）0.2MM：家具的装饰结构的轮廓线、标注尺寸的起止短划线（细实线）0.15MM：家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字（最细实线）0.07MM：填充线（中粗虚线）0.2MM：需要画出看不到的轮廓线（细点划线）0.15MM：中心线、对称线、定位轴线（细的双点划线）0.15MM：假想轮廓线成型以前的原始轮廓线（粗点划线）0.4MM：结构图中梁或构架的位置线（折断线）0.15MM：不需要画全的断开界线六、0.4MM线宽：为白色（墙体）0.2MM线宽：为浅蓝色（家私）0.15MM线宽：为绿色（装饰结构的辅助线、门窗线）为黄色（材料说明文字、文字引出线）为红色（标注尺寸线）0.07MM线宽：为浅灰色（填充线）。

cad标注国家标准CAD标注国家标准。

在CAD设计中，标注是非常重要的一环，它能够准确地传达设计意图，方便制造和检验。

因此，标注的规范性和准确性对于设计质量至关重要。

国家标准对CAD标注也有着明确的规定，下面将就CAD标注国家标准进行详细介绍。

首先，国家标准对CAD标注的文字内容和符号形式做出了明确的规定。

文字内容应当简洁明了，符合国家语言文字规范，不得出现错误或模糊的表达。

符号形式应当统一规范，符合国家标准，不得随意变更或篡改。

这些规定的制定是为了保证标注的准确性和一致性，避免因标注不规范而导致的误解和错误。

其次，国家标准对CAD标注的位置和布局也有着详细的规定。

标注应当与被标注对象之间有一定的距离，不得重叠或遮挡被标注对象的重要信息。

标注的布局应当合理，不得出现拥挤或杂乱的情况。

这些规定的制定是为了保证标注的清晰可见，避免因标注位置不当而造成的误解和混乱。

此外，国家标准还对CAD标注的尺寸和字体做出了具体的规定。

标注的尺寸应当适中，不得过大或过小，以保证标注的清晰可见。

字体应当选择国家规定的标准字体，不得使用非规定字体或变形字体。

这些规定的制定是为了保证标注的可读性和统一性，避免因标注尺寸和字体选择不当而造成的困难和混乱。

总的来说，国家标准对CAD标注做出了详细的规定，旨在保证标注的准确性、一致性和清晰可见性。

作为CAD设计人员，我们应当严格遵守国家标准，确保所做标注符合规范，从而提高设计质量，减少错误和误解，为制造和检验提供便利。

在实际工作中，我们应当认真学习国家标准相关内容，不断提高自身标注水平，时刻保持对国家标准的遵守和尊重。

只有这样，我们才能够更好地完成CAD设计工作，为我国制造业发展做出更大的贡献。

综上所述，CAD标注国家标准的重要性不言而喻，我们应当深刻理解国家标准的相关内容，严格遵守规定，不断提高标注水平，为提高设计质量和推动制造业发展贡献自己的力量。

希望大家都能够认真对待CAD标注国家标准，共同努力，为我国CAD设计事业的发展添砖加瓦。

cad标注尺寸标准CAD标注尺寸标准。

在CAD设计中，标注尺寸是非常重要的一环，它直接关系到产品的质量和生产的准确性。

因此，标注尺寸的规范化和标准化对于CAD设计人员来说至关重要。

本文将详细介绍CAD标注尺寸的相关标准，希望对广大CAD设计人员有所帮助。

一、标注尺寸的基本原则。

1. 尺寸标注应简洁明了，方便加工和检验。

2. 尺寸标注应尽可能准确，不得模棱两可。

3. 尺寸标注应有利于零件的装配和使用。

4. 尺寸标注应符合国家标准和行业标准。

二、标注尺寸的常用符号。

1. 直径标注，⌀。

2. 半径标注，R。

3. 角度标注，∠。

4. 深度标注，深。

三、标注尺寸的常见标准。

1. 尺寸标注的位置，一般情况下，尺寸标注应放在视图的上方或右侧，不宜放在视图内部或下方。

2. 尺寸标注的字体和线型，尺寸标注的字体应清晰、整齐，线型应与图纸的线型一致，不得混乱。

3. 尺寸标注的对齐，尺寸标注应与对应的尺寸线对齐，不得偏离或交叉。

4. 尺寸标注的间距，尺寸标注之间的间距应适中，不得过于拥挤或过于稀疏。

5. 尺寸标注的标准符号，尺寸标注所用的符号应符合国家标准和行业标准，不得随意变动或省略。

四、标注尺寸的注意事项。

1. 在标注尺寸时，应注意尺寸的选择和合理性，不得标注无关紧要的尺寸。

2. 在标注尺寸时，应注意尺寸的精确度和有效数字的位数，不得含糊不清或过于精确。

3. 在标注尺寸时，应注意尺寸的对齐和布局，不得凌乱或拥挤。

4. 在标注尺寸时，应注意尺寸的统一和一致性，不得出现矛盾或错误。

五、标注尺寸的实例分析。

以某零件为例，对其尺寸进行标注，包括直径、半径、角度、深度等各种尺寸标注，分析其合理性和规范性，以及可能存在的问题和改进的方案。

六、总结。

CAD标注尺寸标准对于产品设计和生产具有重要意义，只有严格按照标准进行标注，才能保证产品的质量和准确性。

因此，CAD设计人员应深入学习和理解标注尺寸的相关标准，不断提高自身的标注水平，为产品的设计和生产贡献自己的力量。

cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域，CAD（计算机辅助设计）软件的应用日益广泛。

而准确、规范的尺寸标注是 CAD 图纸的重要组成部分，它直接关系到产品的制造、装配和检验等环节。

为了确保尺寸标注的一致性和准确性，我国制定了相应的国家标准，对 CAD 尺寸标注的方法、规则和要求进行了明确规定。

一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小，与绘图比例和精度无关。

2、尺寸标注应清晰、完整，不得遗漏或重复。

3、尺寸标注的数字应水平书写，一般应注写在尺寸线的上方，也可注写在尺寸线的中断处。

4、尺寸线应与所标注的轮廓线平行，且间距均匀。

5、尺寸界线应从被标注的轮廓线引出，超出尺寸线 2 3mm。

二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。

1、尺寸线尺寸线用来表示尺寸的度量方向和范围。

尺寸线应采用细实线绘制，其终端一般应带有箭头。

对于线性尺寸，尺寸线应与所标注的线段平行；对于角度尺寸，尺寸线应呈圆弧状。

2、尺寸界线尺寸界线用来限定尺寸的度量范围，一般由图形的轮廓线、轴线或中心线引出。

尺寸界线应采用细实线绘制，且应超出尺寸线 2 3mm。

3、尺寸数字尺寸数字表示物体的实际尺寸大小，应按照国家标准的规定进行书写。

尺寸数字一般应注写在尺寸线的上方，当尺寸线为水平方向时，数字应字头朝上；当尺寸线为垂直方向时，数字应字头朝左。

4、箭头箭头用于表示尺寸线的终端，其形状和大小应符合国家标准的规定。

箭头的尖端应与尺寸界线接触，且不得与其他图线相交。

三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上，尺寸线应平行于被标注的线段。

2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左，尺寸线应平行于被标注的线段。

3、倾斜尺寸标注倾斜尺寸标注时，尺寸数字应沿尺寸线方向书写，尺寸线应与被标注的线段平行。

四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。

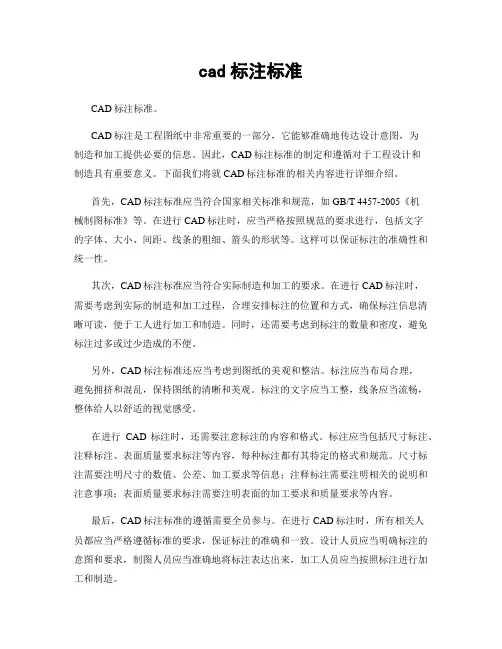

cad标注标准CAD标注标准。

CAD标注是工程图纸中非常重要的一部分，它能够准确地传达设计意图，为制造和加工提供必要的信息。

因此，CAD标注标准的制定和遵循对于工程设计和制造具有重要意义。

下面我们将就CAD标注标准的相关内容进行详细介绍。

首先，CAD标注标准应当符合国家相关标准和规范，如GB/T 4457-2005《机械制图标准》等。

在进行CAD标注时，应当严格按照规范的要求进行，包括文字的字体、大小、间距、线条的粗细、箭头的形状等。

这样可以保证标注的准确性和统一性。

其次，CAD标注标准应当符合实际制造和加工的要求。

在进行CAD标注时，需要考虑到实际的制造和加工过程，合理安排标注的位置和方式，确保标注信息清晰可读，便于工人进行加工和制造。

同时，还需要考虑到标注的数量和密度，避免标注过多或过少造成的不便。

另外，CAD标注标准还应当考虑到图纸的美观和整洁。

标注应当布局合理，避免拥挤和混乱，保持图纸的清晰和美观。

标注的文字应当工整，线条应当流畅，整体给人以舒适的视觉感受。

在进行CAD标注时，还需要注意标注的内容和格式。

标注应当包括尺寸标注、注释标注、表面质量要求标注等内容，每种标注都有其特定的格式和规范。

尺寸标注需要注明尺寸的数值、公差、加工要求等信息；注释标注需要注明相关的说明和注意事项；表面质量要求标注需要注明表面的加工要求和质量要求等内容。

最后，CAD标注标准的遵循需要全员参与。

在进行CAD标注时，所有相关人员都应当严格遵循标准的要求，保证标注的准确和一致。

设计人员应当明确标注的意图和要求，制图人员应当准确地将标注表达出来，加工人员应当按照标注进行加工和制造。

总之，CAD标注标准的制定和遵循对于工程设计和制造具有重要的意义。

只有严格遵循标准的要求，才能保证标注的准确、统一和清晰，为工程制造提供必要的信息和保障。

希望大家能够重视CAD标注标准，共同遵循和执行，提高工程制图的质量和效率。
