7MWp 大型并网光伏发电站电力系统接入方案1.1系统构成光伏并网发电系统由太阳电池组件、方阵防雷接线箱、直流配电柜、光伏并网逆变器、配电保护系统、电力变压器和系统的通讯监控装置组成。
7MWp 大型并网光伏发电站主要组成如下：•7MWp 晶体硅太阳能电池组件及其支架一一建议采用250Wp晶体硅组件；•方阵防雷接线箱一一设计采用带组串监控的智能汇流箱（室外方阵场）；•光伏并网逆变器一一设计采用1000kW光伏并网逆变器；•10kV开关柜（交流配电和升压变压器）一一设计采用0.315kV-10kV升压变压器；•系统的通讯监控装置一一设计采用光伏电站综合监控系统。
表2.1.1 5MWp大型并网光伏电站主要配置表1、太阳电池组件选型目前使用较多的两种太阳能电池板是单晶硅和多晶硅太阳电池组件。
1＞单晶硅太阳能电池目前单晶硅太阳能电池板的单体光电转换效率为16%〜18%,是转换效率最高的，但是制作成本高，还没有实现大规模的应用。
2＞多晶硅太阳能电池多晶硅太阳能电池板的单体光电转换效率约15%〜17%。
制作成本比单晶硅太阳能电池要便宜一些，材料制造简便，节约电耗，总生产成本较低，因此得到大量发展。
本方案设计采用250Wp多晶硅太阳电池组件，见图2.2.1图2.2.1太阳电池组件①组件设计特点• 使用寿命长：抗老化EVA胶膜（乙烯-醋酸乙烯共聚物），高通光率低铁太阳能专用钢化玻璃，透光率和机械强度高；•安装简便：标配多功能接线盒，三路二极管连接盒，抗风、防雷、防水和防腐；•高品质保证：光学、机械、电理等模块测试及后期调整完善，产品IS09001认证；•转换效率高：晶体硅太阳电池组件，单体光电转换效率>15% ;• 边框坚固：阳极化优质铝合金密封边框。
②组件电性能参数表2. 2. 1 230Wp太阳电池组件技术参数给傅g IJLS60P!245W240W235W2WW 电迎片密耳issmiriji issflim电也片曹里HiCpca尺寸U50K S92» 40M5mirTK94 96 K 39 (W 日 1 ST/1 7TlHch)HUE奉，Pf245W24 aw235W23OW1SS7U14 gg uw%u 05-%1712*16.7 fl*16 44%15 7S*Ag猛那SS.iOv36 MSv笔g MMv挡邮副奔｝9职8导山禹g*?T7AS大工作嗥反WEE3CJ.2DV30-OOV30.OW3OMVMA SOfrA7.43A FW4 *大瀚觊田ipwvpc工出1度遥gf ST悻粹电池工作温度建跆电及IE呆数仃KIH-开砸氏金匿系孙fTK 'g■0,34时匚站慎推“魔系SKTK Fmai：，-& 雄WTISA二欢kit aa IS Wlff ，削，H包挺*5/2郭n i iCartcri ♦ PadieiFOOE4 知cs !4Wt1> Isc是短路电流：即将太阳能电池置于标准光源的照射下，在输出端短路时，流过太阳能电池两端的电流。
光伏发电项目并网接入系统方案工作单号：项目业主：（以下简称甲方）供电企业：（以下简称乙方）根据国家和地方政府有关规定，结合中山市供用电的具体情况，经甲、乙方共同协商，达成光伏发电项目接入系统方案如下：一、项目地址：二、发电量使用情况：平均日发电量为6433kWh,**工业园每月平均用电量约40万度，白天（6:00-18:00）日均用电量约为6600度，基本满足自发自用。
三、发电设备容量：合计2260 kWp。
四、设计依据和原则1、相关国家法律、法规《中华人民共和国可再生能源法》国家发展改革委《可再生能源发电有关管理规定》国家发展改革委《可再生能源发电价格和费用分摊管理试行办法》财建[2012]21号《关于做好2012年金太阳示范工作的通知》《国家电网公司光伏电站接入电网技术规定》（试行）国务院《关于促进光伏产业健康发展的若干意见》国家发改委《分布式发电管理暂行办法》财政部《关于分布式光伏发电实行按照电量补贴政策等有关问题的通知》国家能源局《关于开展分布式光伏发电应用示范区建设的通知》国家发改委《关于发挥价格杠杆作用促进光伏产业健康发展的通知》国家能源局《光伏电站项目管理暂行办法》财政部《关于调整可再生能源电价附加征收标准的通知》财政部《关于光伏发电增值税政策的通知》国家能源局《分布式光伏发电项目暂行办法》财政部《关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知》国家能源局《光伏发电运营监管暂行办法》2、最新政策解读：国家能源局于2014年7月提出《关于进一步落实分布式光伏发电有关政策的通知》，并就这两份文件向各省市能源发改委相关部门以及部分企业征求意见。
该文件针对分布式光伏电站提出了进一步完善意见，根据国内市场的特点扩大分布式光伏电站应用，在促进屋顶落实、项目融资、电网接入、备案管理和电力交易上提出进一步落实和保证性政策。
该文件的突出特点是分布式光伏电站的补贴可专为标高电价托底，同时提高补贴到位及时性，增加电站收益。
5) 附属设施:
防雷及接地保护装置、光电场清洁设备、厂房及办公室、防护围栏、通道及道路等。

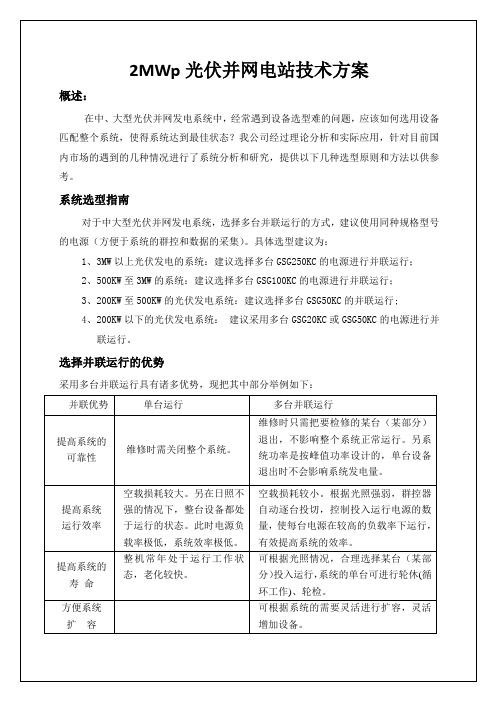

1.2 主要设备及其主要技术要求
:
总容量为2MWp。
选用性能优良、质量可靠的非晶体硅组件。
此项目选用普乐新能源提供非晶硅薄膜太阳能电池
(TFSM-T-0 42W 双结)
普乐新能源提供非晶硅薄膜太阳能电池。
下表显示是在标准条件下测试的稳定值：辐射度为1000 W/m2，光谱为AM1.5 ；温度为25 ℃（开路电压或短路电流可定制）。
标准条件下稳定功率W p = 42 W ± 5 %
额定工作电压: V m = 58.0 V ± 5 %
额定工作电流: I m = 0.72 A ± 5 %
开路电压: V oc = 78 V ± 5 %
短路电流: I sc = 0.92 A ± 5 %
功率温度系数: P m = 0.2% / °C
旁路二极管: 10 A 1000 V
最大系统电压: 800 V
效率：6%
横向结构: 激光式样。

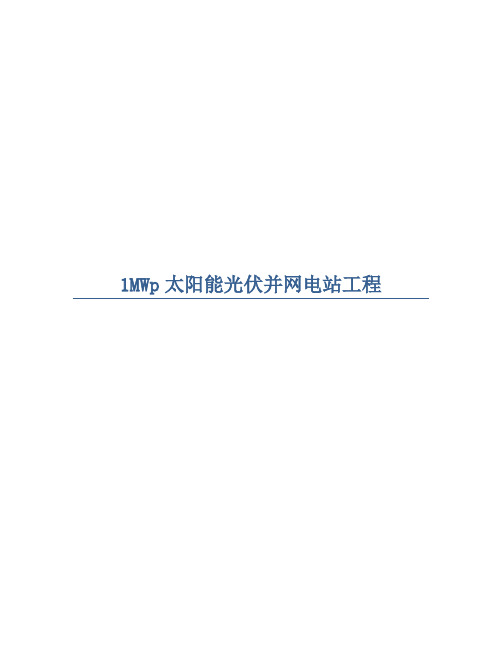

1MWp太阳能光伏并网电站工程一、总体设计方案针对1MWp的太阳能光伏并网发电系统项目，建议采用分块发电、集中并网方案，将系统分成4个250KW的并网发电单元，每个250KW的并网发电单元都接入10KV升压站的0.4KV低压配电柜，经过0.4KV/10KV(1250KVA)变压器升压装置，最终实现整个并网发电系统并入10KV中压交流电网。
本方案推荐采用235W(35V)单晶太阳能光伏组件，1M瓦共需4256块，实际装P机容量1.00016MW。
235Wp组件开路电压为45V左右，工作电压为35V。
光伏阵列分4个主方阵，每个主方阵容量250.04KW，共1064块组件。
14块为一个子串列，共76串。
每台逆变器的交流输出接入交流配电柜，经交流断路器接入升压变压器的0.4KV侧，并配有逆变器的发电计量表。
每台交流配电柜装有交流电网电压表和输出电流表，可以直观地显示电网侧电压及发电电流。
并网逆变器输出为三相0.4KV电压，如果学校自用，可以不用升压变压器。
本方案为采用升压变压器，并入10KV电网。
考虑到当地电网情况，需要采用10KV电压并网。
由于低压侧电流大，考虑线路的综合排布，选用1台额定容量1500KVA升压变压器升压。
综上所述，本系统主要由太阳能电池组件、光伏阵列防雷汇流箱、直流防雷配电柜、光伏并网逆变器和10KV升压站所组成。
另外，系统应配置1套监控装置，用来监测系统的运行状态和工作参数。
二、统原理框图其中：41其中：41高压电网三、相关规范和标准本并网逆变系统的制造、试验和验收可参考如下标准：GB/T 191 包装储运图示标志GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）GB/Z 19964-2005光伏发电站接入电力系统技术规定GB/T 2423.1-2001 电工电子产品基本环境试验规程试验A：低温试验方法GB/T 2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法GB/T 2423.9-2001电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB 4208 外壳防护等级（IP代码）（equ IEC 60529:1998）GB 3859.2-1993 半导体变流器应用导则GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-1995 电能质量三相电压允许不平衡度四、设计过程4.1并网逆变器此次光伏并网发电系统设计为4个250KW并网发电单元，每个250KW并网发电单元配置1台型号为SG100K3并网逆变器，整个系统配置4台SG250K3并网逆变器，组成1MWp并网发电系统。
K W p光伏并网发电系统 The document was prepared on January 2, 2021350KWp光伏并网发电系统技术方案暨报价安徽圣泰太阳能科技有限责任公司二00八年十二月二十二日目录一、总体设计方案针对350KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成3个100KW和1个50KW的并网发电单元，通过3台SG1OOK3（100KW）和1台SG5OK3（50KW）并网逆变器接入交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3和SG50K3并网逆变器的MPPT工作电压范围（480V～820V），每个电池串列按照16块电池组件串联进行设计，350KW的并网单元需配置122个电池串列，共1952块电池组件,其功率为。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个350KWp的并网系统需配置21台汇流箱。
并网发电系统配置2台直流防雷配电柜和1台交流防雷配电柜。
其中：直流防雷配电柜统一按照2个100KW直流配电单元设计，可接12台汇流箱，通过配电空开、防雷汇流后分别与2台SG100K3（或1台SG100K3和1台SG50K3）逆变器联接；交流防雷配电柜提供3台SG100K3和1台SG50K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。
另外，系统应配置1套监控装置和环境监测仪，可采用RS485或Ethernet（以太网）的通讯方式，实时监测并网发电系统的运行参数和工作状态，以及现场的风速、风向、日照强度和环境温度参数。
并网光伏发电系统及电网对逆变器的要求1.并网光伏发电系统对逆变器的要求太阳能电池阵列通过正弦波脉宽调制逆变器向电网输送电能，逆变器馈送给电网的电能由太阳能电池阵列功率和当时当地的日照条件决定。
逆变器除了具有直流-交流转换功能外，还必须具有太阳能电池阵列的最大功率跟踪功能和各种保护功能。
并网太阳能光伏发电系统对逆变器提出了较高的要求，这些要求如下：1）要求逆变器输出正弦波电流。
并网光伏发电系统回馈给公用电网的电力，必须满足电网规定的指标，如逆变器的输出电流不能含有直流分量、逆变器输出电流的高次谐波必须尽量减少、不能对电网造成谐波污染等。
2）要求逆变器在负载和日照变化幅度较大的情况下均能高效运行。
并网光伏发电系统的能量来自太阳能，而日照强度随气候而变化，这就要求逆变器能在不同的日照条件下均能高效运行。
3）要求逆变器能使太阳能电池阵列工作在最大功率点。
太阳能电池的输出功率与日照、温度、负载的变化有关，即其输出特性具有非线性特性。
这就要逆变器具有最大功率跟踪功能，即不论日照、温度等如何变化，都能通过逆变器的自动调节实现阵列的最佳运行。
4）要求逆变器具有体积小、可靠性高等特点。
对于分布式并网光伏发电系统，其逆变器通常安装在室内或壁挂于墙上，因此对其体积、重量均有限制。
另外，对整机的可靠性也提出较高的要求。
由于太阳能电池的寿命均在20年以上，因此其配套设备的寿命也必须与其相当。
5）要求在市电断电状况下逆变器在有日照时能够单独供电。
2.电网对逆变器的要求逆变器要与电网相连，必须满足电网电能质量、防止孤岛效应和安全隔离接地3个要求。
为了避免光伏并网发电系统对公共电网的污染，逆变器应输出失真度小的正弦波。
影响波形失真度的主要因素之一是逆变器的开关频率。
在数控逆变系统中采用高速DSP等新型处理器，可明显提高并网逆变器的开关频率性能，它已成为实际系统广泛采用的技术之一；同时，逆变器主功率元件的选择也至关重要。
小容量低压系统较多地使用功率场效应管(MOSFET)，它具有较低的通态压降和较高的开关频率；但MOSFET随着电压升高其通态电阻增大，因而在高压大容量系统中一般采用绝缘栅双极晶体管(IGBT)；而在特大容量系统中，一般采用可关断晶闸管(GTO)作为功率元件。
10MWp光伏并网系统工程项目实施技术方案2011-2-17目录一、10MWP光伏电站系统图 (3)二、整个系统配置一览表 (4)三、10MWP光伏系统电气设计 (5)3.1电池板 (5)3.2直流汇流箱 (5)3.3直流配电柜 (5)3.4并网逆变器 (6)3.5升压变压器（此项目地如果无可使用变压器） (6)3.6预装箱 (6)3.7监控装置 (6)四、光伏阵列防雷汇流箱 (7)4.1性能特点 (7)4.2原理框图 (7)4.3技术参数 (8)4.4设备图片 (9)五、直流配电柜 (9)5.1电气原理图 (10)5.2技术参数 (11)5.3设备图片 (12)六、并网逆变器 (13)6.1本企业生产的逆变器执行相关规范和标准 (13)6.2性能特点 (14)6.3电路结构 (15)6.4技术参数 (16)6.5设备图片 (18)七、逆变预装箱设计 (19)八、监控系统设计 (22)8.1系统介绍 (22)8.2监控内容 (22)8.3环境监测仪 (24)3一、10MWp 光伏电站系统图22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统1# 1MW光伏并网系统22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统0.27/10KV升压变压器（1MW）22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统0.27/10KV升压变压器（1MW）22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统0.27/10KV升压变压器（1MW）10KV2# 1MW光伏并网系统10# 1MW光伏并网系统1# 1MW光伏电站2# 1MW光伏电站10# 1MW光伏电站10MW 光伏系统设计二、整个系统配置一览表序号名称规格型号及参数单位数量1 光伏电池板240wp 工作电压30V 块418002 光伏防雷汇流箱BH10A-22，输入路数22路台1003 直流配电柜500KW直流配电柜，输入路数5路，具备电流监测功能台204 光伏并网逆变器BNSG-500KTL无隔离变压器型，额定交流输出电压：AC270V 台20台5 双分裂升压变压器0.27/10KV双分裂式变压器（1250kva）台106 逆变器预装箱撬装式台107监控装置环境监测仪PC-4型自动气象站台 18数据采集器- 台106 多机版监控软件- 台 17 工控机- 台 14三、10MWp光伏系统电气设计根据系统设计要求，10MW光伏电站接入10KV电网实现并网发电。
20MW 光伏发电系统与电气一次设计摘要：为了保证太阳能资源在光伏发电系统中的有效应用，笔者针对20MW 光伏发电系统以及电气一次设计展开研究，使其能够充分发挥太阳能光伏资源的作用。
关键词：20MW；光伏发电系统；电气一次设计1电气一次系统及光伏发电系统的概述1.1电气一次系统电气一次系统是指由一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路，也被称作一次接线系统或一次回路。
1.2光伏发电系统光伏发电系统是指直接利用太阳能电池将太阳能转换成电能的发电系统。
在其组成上主要包括蓄电池、太阳能电池逆变器和控制器，具有不污染环境、使用寿命长、可独立发电并且能并网发电的特点。
2案例情况分析本文以某县区域建设的光伏发电站为例，该光伏发电站主要供电范围为市电网，其总面积为0.3km2。
20MW光伏发电系统主要运用集中并网、分块发电方案。
该系统共有17个光伏发电单元，每个光伏发电单元51台双分裂箱式变压器对应相连，1台双分裂箱式变压器又分接2台500kW并网逆变器，即1MW作为1个子系统，若干个1MW子系统共同组成整个电站。
在光伏场区中，容量为1000kVA的3570.315-0.315kV双分裂武箱式变压器共设有17台，500kW并网逆变器共设有34台，输出电压为315V。
本文主要对20MW光伏发电系统的光伏组件、光伏组件万阵、光伏方阵、逆变器等进行设计，并计算光伏发电系统的年上网电量。
320MW光伏发电系统设计3.1光伏组件由于单晶硅太阳能电池和多晶硅太阳能电池产品性能较稳定，使用时间较长，具有较高的光电转化效率和较成熟的制作计算，所以当前的并网光伏电站多使用这两种类型。
通过对本电站周围环境、施工条件、光伏电站年发电量、光资源状况等进行深入分析后发现20MW光伏发电系统设计主要选用多晶硅太阳能电池组件。
20MW光伏发电系统需安装较多组件，且这些组件要占用较多用地面积。
为有效减少占地面积，降低组件安装量，需要将单位面积功率高的光伏组件作为首选对象。
5MW太阳能并网发电系统1.太阳能并网发电系统简介太阳能并网发电系统通过把太阳能转化为电能，不经过蓄电池储能，直接通过并网逆变器，把电能送上电网。
太阳能并网发电代表了太阳能电源的发展方向，是21世纪最具吸引力的能源利用技术。
与离网太阳能发电系统相比，并网发电系统具有以下优点：（1）利用清洁干净、可再生的自然能源太阳能发电，不耗用不可再生的、资源有限的含碳化石能源，使用中无温室气体和污染物排放，与生态环境和谐，符合经济社会可持续发展战略。
（2）所发电能馈入电网，以电网为储能装巻，省掉蓄电池，比独立太阳能光伏系统的建设投资可减少达3 5%-4 5%,从而使发电成本大为降低。
省掉蓄电池并可提髙系统的平均无故障时间和蓄电池的二次污染。
（3）光伏电池组件与建筑物完美结合，既可发电又能作为建筑材料和装饰材料，使物质资源充分利用发挥多种功能，不但有利于降低建设费用，并且还使建筑物科技含呈:提高、增加“卖点”。
（4）分布式建设，就近就地分散发供电，进入和退岀电网灵活，既有利于增强电力系统抵御战争和灾害的能力，又有利于改善电力系统的负荷平衡，并可降低线路损耗。
（5）可起调峰作用。
联网太阳能光伏系统是世界各发达国家在光伏应用领域竞相发展的热点和重点，是世界太阳能光伏发电的主流发展趋势，市场巨大，前景广阔。
2.并网发电系统的原理及组成太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能屋直接转换成电能的发电系统。
它主要由太阳能电池方阵和逆变器两部分组成。
如图1所示：白天有日照时，太阳能电池方阵发岀的电经过并网逆变器将电能直接输送到交流电网上，或将太阳能所发出的电经过并网逆变器直接为交流负载供电。
交涼电网并网逆变器图1:原理框图2.1太阳能电池组件一个太阳能电池只能产生大约0.6伏左右的电压，远低于实际使用所需电压。
为了满足实际应用的需要，需要把太阳能电池连接成组件。
太阳能电池组件包含一泄数量的太阳能电池，这些太阳能电池通过导线连接。
如一个组件上，太阳能电池的数疑是36片串联，这意味着一个太阳能组件大约能产生21.6 伏左右的电压。
通过导线连接的太阳能电池被密封成的物理单元被称为太阳能电池组件，具有一左的防腐、防风、防雹、防雨的能力，广泛应用于各个领域和系统。
肖应用领域需要较髙的电压和电流而单个组件不能满足要求时，可把多个组件组成太阳能电池方阵，以获得所需要的电压和电流。
2.2直流/交流逆变器将直流电变换成交流电的设备。
由于太阳能电池发岀的是直流电，而一般的负载是交流负载，所以逆变器是不可缺少的。
逆变器按运行方式，可分为独立运行逆变器和并网逆变器。
独立运行逆变器用于独立运行的太阳能电池发电系统，为独立负载供电。
并网逆变器用于并网运行的太阳能电池发电系统将发岀的电能馈入电网。
逆变器按输出波形又可分为方波逆变器和正弦波逆变器。
3.5MW太阳能并网发电系统设计3.1设计总方案（1）并网系统可以分为低压并网系统（即局域并网系统）和髙压并网系统。
低压并网系统特点在于太阳能光伏发电系统通过并网逆变器和一些电力保护装置连接到局域电网的配电盘上,其电力与电网电力混合在一起向负载供电，多余或不足的电力通过局域电网来调节。
高压并网系统特点在于太阳能光伏发电系统发的电逆变成交流后通过升圧变压器直接被输送到高压电网上，由电网把电力统一分配到冬个用电单位，大型太阳能光伏发电站采用这种形式。
局域并网系统的优点就是就地发电就地使用，很适合家庭、住宅小区和办公楼太阳能光伏发电.不但节省了长距离大容量的输电线缆和线损，而且故障可以就地解决。
这种系统不使用蓄电池，配置比较简单，施工方便，系统自身损耗的电力少,所发电力的收得率可达90 %以上，因此采用并网发电方案，如图2所示。
（2）考虑到并网系统在安装及使用过程中的安全及可靠性，在并网逆变器直流输入加装直流配电接线箱。
（3）并网逆变器采用三相四线制的输出方式。
3. 2电池组件及方阵支架的设计3. 2.1电池组件选用电池片型号为SE-180M,主要参数为：输出功率180Wp 、最佳工作电压36V 、最佳工作 电流5.0A 、开路电压48V 、短路电流5.3A,共需要27778片。
太阳能电池由16块串联成1路，共35路，需要180Wp 规格组件560块电池片总功率为：180x16x35= 100800Wpo太阳能电池方阵的主要技术参数为：（1） 工作电压580V,开路电压768V ：（2） 工作电流175A,短路电流185A ：（3） 转换效率大于16%；（4） 工作温度40°C 〜90°C。
太阳能电池方阵的主要特点：（1） 采用髙效率晶体硅太阳电池片，转换效率高：216%：（2） 使用寿命长：鼻25年,衰减小;（3） 采用无螺钉紧固铝合金边框，便于安装，抗机械强度高； （4） 采用高透光率钢化玻璃封装，透光率和机械强度髙：（5）采用密封防水的多功能接线盒。
3. 2・2方阵支架及光电场设计太阳能电池支架采用混凝上标桩、槽钢底框、角钢支架、支架倾角20度。
50 X KHIKVV图2：设计总方案3. 3并网逆变器3. 3. 1并网逆变器要求一般的家庭、办公室、工厂等大多数用交流电源，但太阳能发电是供给直流电。
如果要把交流电、太阳能电池、蓄电池联系起来，就必须先把直流变为交流，这类装置称为逆变器。
但在实际应用逆变器时，不单纯是个电流变换的问题，还必须同时考虑到频率、电压、电流、相位、同步、有功功率、无功功率、电能质量等问题。
因此，这是一个特殊的逆变器，它至少具备如下的控制功能。
①系统的自动启动和关闭一一应根据日照情况和规左的日照强度，在使太阳能发出电力能有效利用的限制条件下，对系统进行自动启动和关闭°②最大功率点跟踪控制一一随着太阳能电池温度变化和日照强度的变化，相应的输出电压、电流也变化。
这时应自动控制使太阳能电池的输出功率始终保持最大值。
这个环节称为最大功率跟踪控制, 又称MPPT 控制。
这是保证了太阳能发电系统髙效工作的最重要环石。
③防止单独运行一一系统侧虽然已停电，但由于太阳能继续供电，逆变器的输出电压并未改变，此时如不能正确检测出是否停电，一旦再恢复来电就有可能造成事故。
这种情况称为单独运行。
为保护设备维修人员不受到伤害，系统应设置保护功能。
④电压自动调整一一太阳能发出的富裕功率要反馈电网，称逆潮流供电。
但在某种情况下，逆变输出点的电压上升可能会超过交流电网电压，故应有自动调整装置，使逆潮流电压与市场电网电压相等。
⑤事故时的系列关断一一系统侧或逆变器本事均有可能岀现事故，当检测岀不正常信号时，应安全地将系统脱开或完全地关断。
3. 3. 2设计原理图设计原理采用如图3所示的电路。
由并网逆变器、MPPT功率控制、工频变压器、电源、同步电压取样、IGBT 驱动、智能控制环肖、传感器等组成。
图3：并网逆变器主框图并网逆变器采用最大功率跟踪技术，最大限度地把太阳能电池板转换的电能送入电网。
逆变器自带 的显示单元可显示太阳能电池方阵电压、电流，逆变器输出电压、电流、功率，累汁发电虽:、运行状态、 异常报警等各项电气参数。
同时具有标准电气通讯接口，可实现远程监控。
具有可靠性高、具有多种并 网保护功能（比如孤岛效应等）、多种运行模式、对电网无谐波污染等特点。
根据以上要求选用徳国进口 Line Back S100KW 并网逆变器。
本逆变器的特征如下：（1） 无变压器，实现了小型轻量化。
（2） 功能模块化，可根据需要制左岀合理的安装模块。
（3） 有自立运行功能。
停电时自动进行自立运行，向负荷供电。
（4） 自立运行或者并网运行时有相同容量的功率。
（5） 由显示单元，可显示输岀功率、累汁电量、运行状态及异常等内容。
（6） 带有通信功能，使用GS 标准计量软件，可由PC 机计量其电流、电压等值。
（7） 可全自动运行。
（8） 主要技术参数为：额定容呈:：5MVA ；直流额左电压：400V,直流额左电流：600A ；直流电压输入范围：400V —600V ：交流输出功率因数0.99,频率50Hz,三相AC22OV ；输出电流失真度：THDV5%,各次THDV3%：逆变器效率〉95% o33.3并网逆变器控制设计:并网逆变控制器采用图4原理，将来尽可能集成化，采用单片机实现智能控制。
智徒控制器电源 "AC220V (AC3S0V图4：并网逆变器控制图3.4最大功率点的跟踪(MPPT)控制3. 4.1引言太阳能电池在工作时，随着日照强度、温度的改变，其端电压将发生变化，使输岀功率也产生很大的变化。
故太阳能电池本身是一种不稳泄的电源C如何能在不同日照、温度的条件下输出尽可能多的电能，提高系统的效率，这就在理论和实践上提岀了太阳能电池阵列的最大功率点跟踪问题。
在常规的线性系统电气设备中，为了使负载获得最大功率，通常要进行恰当的负载匹配，使负载电阻等于供电系统的内阻，此时负载上就可获得最大功率。
对于一些内阻不变的供电系统，可以用这种外阻等于内阻的简单方法获得最大输出功率。
但在太阳能电池供电系统中，太阳能电池的内阻不仅受日照强度的彫响，而且受环境温度及负载的影响，因而处在不断变化之中。
从而不可能用上述的简单方法来获得最大输出功率。
目前所采用的方法是在太阳能电池的阵列和负载之间增加一个DC/DC变换器，通过改变DC/DC变换器中功率开关管的导通率，来调整、控制太阳能电池阵列工作在最大功率点，从而实现最大功率跟踪控制。
最大功率点的跟踪(MPPT)控制是一个自寻优过程，通过控制太阳能电池阵列端电压，使阵列能在各种不同的日照和温度环境下智能化地输出最大功率。
3. 4. 2MPPT控制的几种不同算法1.功率扰动观察法扰动观察法的原理是先给你个扰动输出电压信号(Uj+AU),再测量苴功率变化，与扰动之前功率相比, 若功率值增加，则表示扰动方向正确，可继续向同一(+4U)方向扰动：若扰动后的功率值小于扰动前，则往反(-AU)方向扰动，流程如图5所示。
此法的最大优点是在于其结构简单，测量参数少，通过不断扰动使阵列输出功率趋于最大；缺点在于初始值Ui以及跟踪步长AU的选取对跟踪精度和速度有较大的影响，且有可能在最大功率点附近振荡，导致部分功率损失，有时还会发生程序控制在运行中的失序, 岀现“误判”现象。
图5：功率扰动法流程图2.增量电导法微扰观察法是通过调整工作点电压，使之逐渐接近最大功率点电压来实现太阳能电池最大功率跟踪的。
这种方法并不知道最大功率点大致在什么方向。
增量电导法避免了微扰观察法的盲目性，可以判断出工作点电压和最大功率点电压之间的关系。
它的最大优点是当日照强度变化时，太阳能电池的输岀端电压能以平稳的方式追随其变化，其电压的晃动教小。
3.滞环比较法这是一种带反馈的PWM控制方式，如图6所示，即每相电流反馈回来与电流给左值经滞环比较器，得岀相应桥臂开关器件的开关状态，使得实际电流跟踪给左电流的变化。
