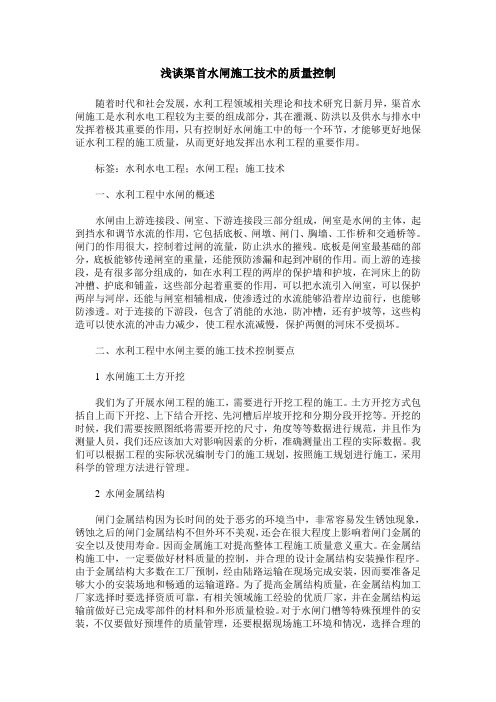

浅谈渠首水闸施工技术的质量控制随着时代和社会发展，水利工程领域相关理论和技术研究日新月异，渠首水闸施工是水利水电工程较为主要的组成部分，其在灌溉、防洪以及供水与排水中发挥着极其重要的作用，只有控制好水闸施工中的每一个环节，才能够更好地保证水利工程的施工质量，从而更好地发挥出水利工程的重要作用。
标签：水利水电工程；水闸工程；施工技术一、水利工程中水闸的概述水闸由上游连接段、闸室、下游连接段三部分组成，闸室是水闸的主体，起到挡水和调节水流的作用，它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。
闸门的作用很大，控制着过闸的流量，防止洪水的摧残。
底板是闸室最基础的部分，底板能够传递闸室的重量，还能预防渗漏和起到冲刷的作用。
而上游的连接段，是有很多部分组成的，如在水利工程的两岸的保护墙和护坡，在河床上的防冲槽、护底和铺盖，这些部分起着重要的作用，可以把水流引入闸室，可以保护两岸与河岸，还能与闸室相辅相成，使渗透过的水流能够沿着岸边前行，也能够防渗透。
对于连接的下游段，包含了消能的水池，防冲槽，还有护坡等，这些构造可以使水流的冲击力减少，使工程水流减慢，保护两侧的河床不受损坏。
二、水利工程中水闸主要的施工技术控制要点1 水闸施工土方开挖我们为了开展水闸工程的施工，需要进行开挖工程的施工。
土方开挖方式包括自上而下开挖、上下结合开挖、先河槽后岸坡开挖和分期分段开挖等。
开挖的时候，我们需要按照图纸将需要开挖的尺寸，角度等等数据进行规范，并且作为测量人员，我们还应该加大对影响因素的分析，准确测量出工程的实际数据。
我们可以根据工程的实际状况编制专门的施工规划，按照施工规划进行施工，采用科学的管理方法进行管理。
2 水闸金属结构闸门金属结构因为长时间的处于恶劣的环境当中，非常容易发生锈蚀现象，锈蚀之后的闸门金属结构不但外环不美观，还会在很大程度上影响着闸门金属的安全以及使用寿命。
因而金属施工对提高整体工程施工质量意义重大。
南水北调中线一期工程陶岔渠首枢纽设计研究
谢波;敖昕;邓迎
【期刊名称】《人民长江》
【年(卷),期】2010(041)016
【摘要】陶岔渠首枢纽工程是南水北调中线输水总干渠的引水渠首,也是丹江口水库的副坝,主要承担挡水、南水北调中线工程引水、利用引水流量和闸上下游水位落差发电的任务.综合分析工程任务、建闸条件、老闸利用、工程运用模式等各方面因素,经技术经济比较选择了在初期工程下游70 m处重建方案,左岸主流道布置贯流式机组水电站、右侧布置引水闸,根据基岩的完整性和透水性在坝基和两岸山体采取了系统渗控措施.
【总页数】4页(P24-27)
【作者】谢波;敖昕;邓迎
【作者单位】长江勘测规划设计研究院,枢纽设计处,湖北,武汉,430010;长江勘测规划设计研究院,枢纽设计处,湖北,武汉,430010;长江勘测规划设计研究院,枢纽设计处,湖北,武汉,430010
【正文语种】中文
【中图分类】TV67
【相关文献】
1.南水北调中线陶岔渠首枢纽坝基灌浆施工 [J], 王勉
2.南水北调中线一期陶岔渠首枢纽工程竣工财务决算编制探析 [J], 刘建树
3.南水北调中线陶岔渠首枢纽工程质量管理监理工作实践 [J], 王勉;陈红维
4.南水北调中线陶岔渠首枢纽工程水轮发电机组导水机构安装技术应用 [J], 庄鹏程;王勉;陈传林
5.田野检查调研南水北调中线陶岔渠首枢纽工程 [J], 赵彬
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈陶岔渠首枢纽工程施工导流方案及应用摘要：施工期为保证下游灌溉用水需要，原设计施工导流临界条件发生变化。
为保证陶岔渠首枢纽工程节点目标实现，需重新调整施工导流方案。
根据实践证明，调整后的施工导流方案切实可行，解决了工程建设期间下游灌溉用水和工程建设进度的矛盾，为顺利完成节点目标提供了保证。
关键词：陶岔渠首枢纽；施工导流1 工程概述1.1 概况陶岔渠首枢纽工程位于河南省淅川县九重镇陶岔村，既是南水北调中线输水总干渠的引水渠首，也是丹江口水库副坝。
南水北调一期工程建成后，该枢纽承担着向北京、天津、河北、河南等城市输水的任务，是南水北调中线工程的重要组成部分。
陶岔渠首枢纽位于陶岔老闸下游约70m。
陶岔老闸建于1974年，是1977年建成的南阳引丹灌区的水源工程，将在陶岔渠首枢纽工程建成后拆除。
陶岔老闸下游约150m处建有宋岗提灌站，主要承担宋岗灌区的灌溉任务。
宋岗灌区有效灌溉面积在2005年达到32.12万亩。
陶岔渠首枢纽工程施工期间将拆除宋岗提灌站并重建。
根据2010年12月1日在南阳召开的关于陶岔提灌站建设与陶岔渠首枢纽工程建设交叉施工干扰协调会议精神，为配合陶岔提灌站基础石方爆破开挖施工，要求陶岔渠首枢纽工程在2010年12月20日前全力配合提灌站开挖，为其建设让路。
为满足每年3～4月、7～9月提灌期下游灌溉用水需要，施工期间仍由陶岔老闸提闸放水灌溉下游。
为保证2011年提灌期正常引水灌溉，汛期陶岔老闸安全度汛，结合现场实际情况，决定采取提灌期陶岔渠首枢纽工程引水闸坝段导流方案。
1.2 导流标准陶岔渠首枢纽工程主要建筑物为1级建筑物，导流建筑物为4级建筑物；设计洪水标准为10-20年一遇洪水重现期，考虑丹江口水库的调节作用，取下限值10年一遇。
根据丹江口水库1974-2001年间实测库前水位统计分析，10年一遇分月最高库水位为156.99m，接近于丹江口水库正常蓄水位157.00m。
故确定拦挡丹江口水库围堰设计水位为157.00m。
闸墩温度应力的计算及控制措施探讨
陈敏林
【期刊名称】《中国农村水利水电》
【年(卷),期】1996()6
【摘要】对当前水闸设计理论中闸底板的温度应力产生的原因、过程以及作用结果进行了分析探讨，并提出了一些相应的计算方法和减小温度应力的控制措施。
【总页数】2页(P39-40)
【关键词】闸墩;温度应力;计算方法;措施;水闸
【作者】陈敏林
【作者单位】武汉水利电力大学
【正文语种】中文
【中图分类】TV662.2
【相关文献】
1.泄洪闸闸墩施工期温度场与温度应力分析 [J], 王岩;方元龙;吴胜兴
2.泄洪闸闸墩施工期温度场与温度应力分析 [J], 王岩;方元龙;吴胜兴
3.混凝土闸墩晚期温度应力与裂缝闸墩应力分析 [J], 马普杰;路世贵
4.水闸闸墩施工期温度场和应力场的仿真计算分析 [J], 王振红;朱岳明;于书萍;王方勇
5.大顶子山溢流坝长闸墩温度应力仿真计算分析 [J], 李俊杰;胡军;康飞;王谊
因版权原因，仅展示原文概要，查看原文内容请购买。
南水北调中线陶岔渠首枢纽坝基灌浆施工王勉【摘要】陶岔渠道枢纽工程是南水北调中线一期输水总干渠的引水渠首。
工程所在区域地质情况复杂、岩体破碎、裂隙发育、透水性强，给灌浆施工带来诸多困难。
为此，选取具有代表性的地段和地层先进行灌浆试验，根据试验结果可得到灌浆过程中需严格控制的相关参数，包括压力、流量、水灰比等。
在此基础上，借鉴其他工程实践经验，提出了一系列优化灌浆施工工艺的举措，灌后渠首的坝基承载力和防渗等各项指标均满足设计和相关规范要求。
%Taocha headwork hydro-complex project is the canal head of phase I project of the main diversion canal of Middle Route of South to North Water Diversion Project, wherethe geological conditions are characterized as broken mass, developed rock gap, and strong water permeability, thus bringing difficulties to the grouting construction. The grouting experiment was car-ried out for selecting typical section and strata, so the relevant parameters that should be strictly controlled during grouting con-struction such as pressure, discharge, water-cement ratio were obtained. A series of measures for optimizing the grouting con-struction technique were put forward by referencing to the engineering experiences of other projects, so it made sure that the dam foundation bearing capacity, anti-seepage and other indicators met the design and specification requirements.【期刊名称】《人民长江》【年(卷),期】2015(000)022【总页数】3页(P67-69)【关键词】灌浆工艺;设计优化;岩溶发育;陶岔渠道枢纽工程【作者】王勉【作者单位】盐城市水利勘测设计研究，江苏盐城224002【正文语种】中文【中图分类】TV5431 工程概况陶岔渠首枢纽工程是南水北调中线一期输水总干渠的引水渠首，顺水流方向包括上游引渠、引水闸及电站枢纽建筑、下游水闸消力池及电站尾水渠和两岸岸坡防护工程等部分。
提高陶岔渠首两岸帷幕灌浆施工工效闫福根;丁刚;王公彬【摘要】提高陶岔渠首工程帷幕灌浆施工工效,是确保水库正常蓄水及南水北调中线工程按期输水的关键性问题.针对这一关键性问题,陶岔工程Qc小组展开了现状调查,全面分析影响施工工效的原因,并为要因制定相应对策.对策实施后,帷幕灌浆施工工效得到显著提高,保证了工程质量和工期,节约了工程投资,同时还带来了显著的社会效益.【期刊名称】《水利建设与管理》【年(卷),期】2016(036)004【总页数】4页(P77-80)【关键词】陶岔渠首工程;帷幕灌浆;施工工效【作者】闫福根;丁刚;王公彬【作者单位】长江勘测规划设计研究有限责任公司,湖北武汉430010;长江勘测规划设计研究有限责任公司,湖北武汉430010;长江勘测规划设计研究有限责任公司,湖北武汉430010【正文语种】中文【中图分类】TV543陶岔工程QC小组成立于2012年3月1日，小组共10人，组长、副组长、顾问各1名，小组平均年龄33.4岁。
成员具有丰富的大型水电工程灌浆设计、咨询和现场施工管理经验。
多名成员曾获得2006、2007、2010、2011、2013全国优秀质量管理小组组长、组员称号。
陶岔渠首枢纽工程是南水北调中线输水总干渠的引水渠首，也是丹江口水库副坝，为Ⅰ等工程。
工程两岸地表为深厚覆盖层，覆盖层下部岩体岩溶较发育，透水性较强。
为阻截闸基及两岸绕闸渗漏，减少渗漏量，保证工程按期蓄水及南水北调中线工程按期输水，设计对闸基及两岸一定范围进行了帷幕灌浆防渗处理。
为满足两岸帷幕灌浆150d工期要求，在10个工作面同时施工的前提下，灌浆施工工效需达到7d/孔。
现场生产性试验结果表明，目前灌浆施工工效仅为12d/孔，与预期施工工效相差较远。
因此将“提高陶岔渠首两岸帷幕灌浆施工工效”作为该次QC活动课题。
围绕“提高陶岔渠首两岸帷幕灌浆施工工效”课题，小组成员展开了现状调查，并得到以下3个结论：a.地质条件复杂。
