渠首枢纽工程简介

第三节　实　施一、渠首枢纽渠首枢纽由滚水坝、冲沙闸、进水闸及引水渠组成。

始建于1962年，1963年春先后竣工。

1971年按渠首引水流量扩大到70立方米每秒扩建。

初建阶段均由省水利厅勘测设计院设计，电站指挥部承建；扩建阶段由地区水电勘测设计队设计，地区水电工程队承建。

〔滚水坝〕位于龙山宫下游300米处，横跨长河，轴线自西南向东北。

左岸与冲砂闸相连，右岸直抵总干渠渠首段。

工程分两期施工：第一期工程按20年一遇洪水频率设计，堤顶泄洪道流量400立方米每秒；第二期工程按最终标准50年一遇洪水频率设计，200年一遇校核。

第一期兴建的滚水坝采用缓坡式断面，坝身中层以沙料堆筑，外壳填粘性土壤，干砌石坝坡面，浆砌石坝顶。

第二期工程因种种原因未能实施。

安庆专区接办灌区工程后，考虑到已建滚水坝规模不能完全保证渠首引水20立方米每秒的要求，于1965年将坝高程加高到42．3米。

1975年11月，在原有基础上进行扩建，设计流量2500立方米每秒，坝身长275米，坝顶高程42．75米，坝高5．25米，顶宽5米。

浆砌石坝体，70厘米钢筋混凝土护面，坝上游做粘土铺盖，下游设消力池，1978年5月竣工。

〔冲沙闸〕具有调节灌溉水位及冲砂的作用。

闸基建在滚水坝左岸坡，设计流量为80立方米每秒，闸底高程38．0米，闸身为钢筋混凝土结构，3孔，孔宽3米，高4．35米。

1975年12月扩建，使过水流量由80立方米每秒扩大到360立方米每秒，与渠首引水70立方米每秒相适应。

〔进水闸及引水渠〕在兴建和扩建阶段先后建进水闸各1座，故有新老进水闸之称。

老进水闸临近公路，距进水口210米，设计流量20立方米每秒，闸底高程39．0米，2孔，净宽3．2米，高3．5米，闸身为钢筋混凝土结构。

当渠首流量扩大到70立方米每秒时，老进水闸受地形条件限制不能扩大，于1972年3月，在太湖县烈士陵园入口前临渠首坡建1座新进水闸，设计水位42．68米，设计流量53．2立方米每秒，闸底高程39．0米，3孔，孔宽5米，高3．68米，闸身为钢筋混凝土结构，是年10月竣工。

沣惠渠灌区、渠首枢纽工程及管理站简介一、沣惠渠灌区西安市沣惠渠灌区位于西安市西北郊，是水利先驱李仪祉先生倡导修建的著名的“关中八惠”之一，是西安市最大的自流灌区。

灌区南起秦渡镇，北临渭河，西靠沣河，东到灞河，原设施灌溉面积21.35万亩。

灌区工程设施齐全，有渠首引水枢纽工程一座；小（一）型水库——团结水库一座，库容250万立方米，水面830亩；干渠三条总长48.3公里，支渠13条总长40.7公里，斗渠41条长162.4公里。

灌区原主要功能为农灌，近年来由于城市规模的逐步扩大和农业产业结构的不断调整，灌区现主要肩负着城市防汛、补充地下水、排污等公益性任务，是一个清污结合、引排兼有的多功能灌区。

由于其职能的改变直接导致其经费困难，严重影响和制约了该灌区的发展。

机构改革前，灌区形势异常艰难，工程设施年久失修，利用率低，收支矛盾突出，甚至于职工工资都不能正常发放，人心惶惶。

随着我省水利工程体制改革工作的不断推进，作为首批受益者，该灌区的管理单位西安市沣惠渠管理局（现西安市沣惠渠管理中心）已陆续在2004年9月开始完成了定编定性、定岗定员、两费落实、管养分离等几项工作，完全改变了灌区往日杂草横芜、垃圾成堆的旧面貌，工程养护标准有了很大程度的提高。

二、沣惠渠渠首枢纽工程沣惠渠渠首取水枢纽工程始建成于1942年，位于户县秦渡镇东南沣、潏河交汇处下游150米。

主要水源为沣、潏河水。

坝身全长133.5米，高1.2米，深入河底1.4米，坝底宽3.6米。

大坝主要工程设施由拦河滚水坝、冲砂闸、进水闸、消力池及海漫组成。

原坝经多次水毁于1989年12月重建。

新坝在经历了89年特大洪水、94年连续强降雨、96年海漫水毁、98年冲砂槽水毁、2002年“6.8”水毁、2003年“9.19”水毁后于2003年12月彻底整修，整修后的大坝成功经历了2005年国庆节1100m3/s流量的考验，在管护经费落实后，我们加强了大坝日常的养护，目前运行良好。

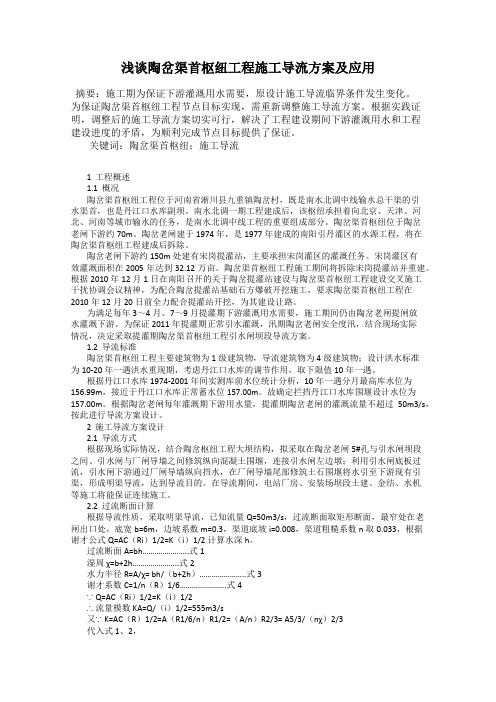

浅谈陶岔渠首枢纽工程施工导流方案及应用摘要：施工期为保证下游灌溉用水需要，原设计施工导流临界条件发生变化。

为保证陶岔渠首枢纽工程节点目标实现，需重新调整施工导流方案。

根据实践证明，调整后的施工导流方案切实可行，解决了工程建设期间下游灌溉用水和工程建设进度的矛盾，为顺利完成节点目标提供了保证。

关键词：陶岔渠首枢纽；施工导流1 工程概述1.1 概况陶岔渠首枢纽工程位于河南省淅川县九重镇陶岔村，既是南水北调中线输水总干渠的引水渠首，也是丹江口水库副坝。

南水北调一期工程建成后，该枢纽承担着向北京、天津、河北、河南等城市输水的任务，是南水北调中线工程的重要组成部分。

陶岔渠首枢纽位于陶岔老闸下游约70m。

陶岔老闸建于1974年，是1977年建成的南阳引丹灌区的水源工程，将在陶岔渠首枢纽工程建成后拆除。

陶岔老闸下游约150m处建有宋岗提灌站，主要承担宋岗灌区的灌溉任务。

宋岗灌区有效灌溉面积在2005年达到32.12万亩。

陶岔渠首枢纽工程施工期间将拆除宋岗提灌站并重建。

根据2010年12月1日在南阳召开的关于陶岔提灌站建设与陶岔渠首枢纽工程建设交叉施工干扰协调会议精神，为配合陶岔提灌站基础石方爆破开挖施工，要求陶岔渠首枢纽工程在2010年12月20日前全力配合提灌站开挖，为其建设让路。

为满足每年3～4月、7～9月提灌期下游灌溉用水需要，施工期间仍由陶岔老闸提闸放水灌溉下游。

为保证2011年提灌期正常引水灌溉，汛期陶岔老闸安全度汛，结合现场实际情况，决定采取提灌期陶岔渠首枢纽工程引水闸坝段导流方案。

1.2 导流标准陶岔渠首枢纽工程主要建筑物为1级建筑物，导流建筑物为4级建筑物；设计洪水标准为10-20年一遇洪水重现期，考虑丹江口水库的调节作用，取下限值10年一遇。

根据丹江口水库1974-2001年间实测库前水位统计分析，10年一遇分月最高库水位为156.99m，接近于丹江口水库正常蓄水位157.00m。

故确定拦挡丹江口水库围堰设计水位为157.00m。

南水北调中线一期陶岔渠首枢纽工程竣工财务决算编制探析刘建树【期刊名称】《治淮》【年(卷),期】2016(000)008【总页数】2页(P55-56)【作者】刘建树【作者单位】淮河水利委员会治淮工程建设管理局 233001【正文语种】中文南水北调是把长江流域丰盈的水资源抽调一部分送到华北和西北地区，工程分为西线、中线、东线三条调水线路，是改变中国南涝北旱和北方地区水资源严重短缺局面的重大战略性工程。

陶岔渠首枢纽工程是南水北调中线一期工程输水总干渠的引水渠首，位于河南省淅川县九重镇陶岔村，其从丹江口水库调水，可以向河南、河北、天津、北京4省市沿线的20余座城市供水，惠及人口近1亿。

工程建设内容包括上游引渠护坡、挡水建筑物、闸下消力池及电站尾水渠、交通桥及管理设施等。

工程的主要任务是供水、灌溉，并兼顾发电。

设计引水流量350m3/s，加大引水流量420m3/s，水电站装机容量50MW。

初步设计批复概算投资85935万元，建设期贷款利息4127万元。

工程施工总工期42个月。

2008年12月，水利部与国务院南水北调工程建设委员会办公室（简称国务院南水北调办）共同委托淮河水利委员会治淮工程建设管理局（简称淮委建设局）为工程建设管理单位，因该项目在南水北调中线一期工程中地位特殊，建设意义重大，为做好工程建设管理工作，于2009年3月组建现场建设管理机构。

工程于2010年3月开工，2013年12月通过了蓄水验收，2014年12月实现了向北京通水。

1.成本（费用）核算归集难点一是淮委建设局受委托承担陶岔渠首枢纽工程建设任务前，该工程前期工作由国务院南水北调设计管理中心委托长江勘测规划设计研究有限公司承担，并发生前期工作经费，而该项支出并未通过淮委建设局归集核算；二是该工程自2015年4月份已转入通水运行阶段，所发生的通水运行费与工程建设管理费一并核算，增加了工程建设成本归集的难度；三是该项目概算批复建设期银行贷款利息4127万元，淮委建设局仅能归集概算批复建设期银行贷款利息计入工程建设成本，无法筹集、支付和归集项目运行期的贷款利息支出。

渠首工程施工是指在水利工程中，对渠道的起始部分进行施工的过程。

渠道是水利工程中的一种重要建筑物，主要用于引导、输送水流。

渠首工程是渠道工程的重要组成部分，其施工质量直接影响到整个渠道的运行效果和使用寿命。

本文将从渠首工程的特点、施工准备、施工工艺和质量控制等方面进行介绍。

一、渠首工程的特点1. 地理位置特殊：渠首位于渠道的起始位置，通常位于水源地或水库附近，其地理位置较为特殊，施工条件较为复杂。

2. 工程规模较大：渠首工程通常涉及到大量的土方开挖、混凝土浇筑等施工内容，工程规模较大。

3. 施工技术要求高：渠首工程涉及到多种施工技术，如土方工程、混凝土工程、防渗工程等，对施工技术要求较高。

4. 施工环境恶劣：渠首工程施工地点通常位于水源地或山区，施工环境恶劣，施工人员需克服种种困难。

二、施工准备1. 施工现场调查：对渠首工程现场进行调查，了解地形地貌、地质条件、水文地质等情况，为施工方案的制定提供依据。

2. 施工方案制定：根据施工现场调查结果，制定合理的施工方案，包括施工工艺、施工进度、施工人员组织等。

3. 施工材料准备：根据施工方案，提前准备好所需的施工材料，如土方、混凝土、钢筋等。

4. 施工设备准备：根据施工方案，提前准备好所需的施工设备，如挖掘机、推土机、混凝土泵等。

5. 施工现场布置：对施工现场进行布置，包括施工临时道路、临时宿舍、临时仓库等。

三、施工工艺1. 土方工程：采用挖掘机、推土机等设备进行土方开挖，运输车辆将挖出的土方运输至指定地点。

在施工过程中，要注意保持施工现场的排水畅通，防止水土流失。

2. 混凝土工程：根据设计图纸，现场浇筑混凝土。

施工前，对混凝土原材料进行检验，确保质量符合要求。

混凝土浇筑过程中，要注意控制混凝土的配合比、浇筑速度和养护条件。

3. 防渗工程：在渠首工程中，防渗工程是关键环节。

施工时，采用先进的防渗材料和施工技术，确保渠道的防渗性能。

4. 排水工程：在渠首工程中，排水工程至关重要。

都江堰渠首枢纽工程摘要：都江堰不仅以其悠久的历史闻名中外，更以它因地制宜，简单灵活的枢纽布置形式和就地取材的工程结构在我国水利发展史上占有重要地位。

都江堰枢纽工程位于岷江由山谷河道进入冲积平原的地方，沿江自上而下，由百丈堤、鱼嘴、金刚堤、飞沙堰、宝瓶口和人字堤等部分组成，其中主要是鱼嘴、飞沙堰和宝瓶口。

本文论及了都江堰渠首的主要枢纽工程，工程管理的概况和都江堰的历史意义，希望对这一古老的水利工程有一个更深刻的了解和认识。

关键字：都江堰；岷江；鱼嘴；岁修Abstract : Dujiangyan is not only famous for its long history, but also to its local conditions, simple and flexible project layout forms and local materials in engineering structures in China occupies an important position in the history of water development. Dujiangyan Irrigation Project is located in the valley of the Minjiang River into the alluvial plain areas along the river from top to bottom, from the embankment Baizhang, fish head, King embankment, Feisha weir, Po bottle and the word dike and other components, mainly fish head , sandstorm weir and treasure bottle. This paper addresses the main hub of the Head of Dujiangyan.Key words : Dujiang weir; Minjiang River; Fish head; Annual maintenance李冰，战国时期秦国人，“知天文地理”。

渠首工程的名词解释渠首工程作为水利工程中的一项重要内容，是指为了实现灌溉、农田排水和城市供水等目的而建设的渠道起点工程。

它通常包括水源汇集、水质处理、输水引导等多个环节，是确保渠道运行正常的关键。

以下将对渠首工程的概念、作用、设计要素以及建设过程进行解释和探讨。

一、概念解释渠首工程是一项为了有效管理水源、优化水质，并确保水资源的安全可靠供应而建设的工程。

它通常位于渠道起点，是从水源或水库抽取水源进行调配的重要枢纽。

渠首工程除了提供可靠的进水口和处理设备之外，还需要合理布置放空、进水管道及阀门等，以确保输水系统的正常运行。

二、作用与意义1. 水资源管理：渠首工程通过对水源的有效管理，实现对水量的调配和合理利用。

它能够保证农田灌溉、农田排水和城市供水等各项用水需求的满足，提高农业生产效益和城市居民的生活质量。

2. 水质处理：渠首工程在进水口设置相应的净水设备，如格栅、取水闸门等，用于过滤杂质和鱼类等，防止对后续渠道和灌溉设施造成堵塞和损坏。

此外，渠首工程还可以进行水质检测和处理，以确保供水源的安全、洁净。

3. 节约性能：渠首工程的合理设计和建设可以有效减少水资源的浪费和损失。

通过运用科学技术手段，如遥感监测、智能控制等，对水量和水质进行精确管理和监测，降低渠道输水中的损耗和漏水率，提高整个渠道系统的水利效益。

三、设计要素1. 进水设备：渠首工程的进水设备包括进水管、斗门、引槽等部分。

其中，进水管的直径和长度的设计与计算应根据具体的用水需求和水源特点进行确定。

斗门的设置应能够实现可调节和密闭操作，以便调节流量和保证供水的稳定性。

引槽则用于引导水流，以减少河床侵蚀和泥沙淤积，保持渠道通畅。

2. 水质处理设备：为了保证供水质量，渠首工程通常会设立过滤设备、消毒装置和澄清池等。

过滤设备采用不同的滤料和过滤层级，以有效去除水中的悬浮物和颗粒物。

消毒装置则可以消除水中的细菌和病毒等有害微生物，确保供水安全。

澄清池则用于沉淀杂质和悬浮物，使水质更清澈。

论都江堰水利枢纽都江堰水利枢纽工程，位于四川省都江堰市（原灌县县城，清代灌口镇）城西1.5km 处的岷江河床中。

枢纽工程以下的干渠、支渠、斗渠，脉走支分于成都平原和部分川中丘陵地，形成巨大的灌区，创造着巨大的水利经济效益。

都江堰水利工程创建于公元前256年，迄今已有2258年的历史，它是著名的古代水利工程，也是当今正为中国现代化建设发挥着巨大经济效益的水利工程。

二千多年前古代水利工程至今还在利用，而且发挥着远超往古的功能，在世界上“唯此一处”。

人们高度赞誉这一伟大的古代水利工程是：“世界水利史上的奇迹”、“永恒的工程”。

它所蕴藏的卓绝而丰富的科学思想，闪耀着人类智慧的光辉。

都江堰是中国的，也是世界人民共同的科学文化遗产。

2000年11月，联合国教科文组织世界遗产委员会审议通过，将这个灿烂的中华文明列入了《世界遗产名录》。

1 枢纽工程设施布局与功能都江堰枢纽工程诸设施，分布在上自岷江上游干流在出山口与支流白沙河汇合处，下至内江宝瓶口止的3020m河床中。

枢纽工程（也称“渠首工程”、“渠首枢纽工程”）的现况是：主体工程包括，鱼嘴分水堤、飞沙堰坝、宝瓶口、外江节制闸、工业引水档水闸；辅助工程，百丈堤、二王庙顺水堤、人字堤等设施。

鱼嘴，主体工程最重要的设施。

它决定着取够灌渠用水，并含沙量较少。

当今鱼嘴是卵石水泥建筑物；它将岷江一分为二，外江（西）是岷江正流，内江（东）是成都平原灌渠的咽喉，故又称灌江。

内江取水口处宽150m，外江宽130m。

鱼嘴距上游白沙河口2050m，其间有靠东岸的“百丈堤”，是人工沙石工程，全长1950m，其功用是将洪水与所含泥沙逼向外江，并起到护岸、防止河槽摆动的作用。

百丈堤的设置、鱼嘴的位置，起到了“分四六，平源旱”的作用，确保内江取足用水而又避免灌区发生洪涝灾害。

飞沙堰，主体工程又一重要水工建筑物。

鱼嘴向南延伸为分水堤（又称金刚堤），是沙石垒筑的河心大堤，其堤两边有浆砌大卵石护堤工程，分隔着内、外江，下至710m 处为一缺口，宽240m，口处堰高2m。
