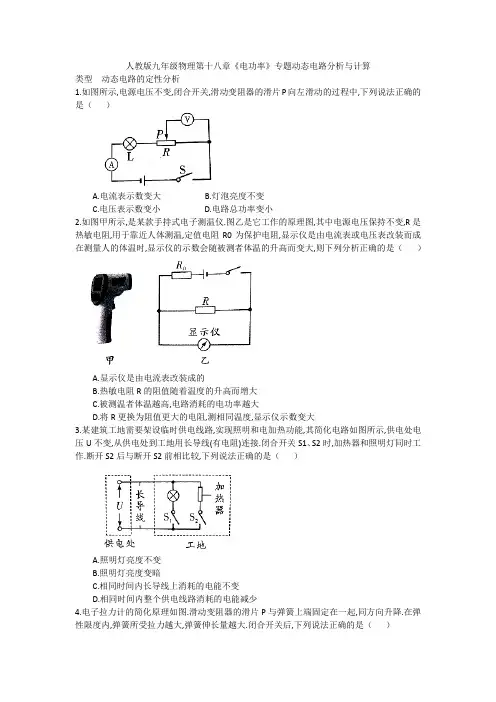

人教版九年级物理第十八章《电功率》专题动态电路分析与计算
类型 动态电路的定性分析
1.如图所示,电源电压不变,闭合开关,滑动变阻器的滑片P向左滑动的过程中,下列说法正确的是（ ）
A.电流表示数变大 B.灯泡亮度不变
C.电压表示数变小 D.电路总功率变小
2.如图甲所示,是某款手持式电子测温仪.图乙是它工作的原理图,其中电源电压保持不变,R是热敏电阻,用于靠近人体测温,定值电阻R0为保护电阻,显示仪是由电流表或电压表改装而成在测量人的体温时,显示仪的示数会随被测者体温的升高而变大,则下列分析正确的是（ ）
A.显示仪是由电流表改装成的
B.热敏电阻R的阻值随着温度的升高而增大
C.被测温者体温越高,电路消耗的电功率越大
D.将R更换为阻值更大的电阻,测相同温度,显示仪示数变大
3.某建筑工地需要架设临时供电线路,实现照明和电加热功能,其简化电路如图所示,供电处电压U不变,从供电处到工地用长导线(有电阻)连接.闭合开关S1、S2时,加热器和照明灯同时工作.断开S2后与断开S2前相比较,下列说法正确的是（ ）
A.照明灯亮度不变
B.照明灯亮度变暗
C.相同时间内长导线上消耗的电能不变
D.相同时间内整个供电线路消耗的电能减少
4.电子拉力计的简化原理如图.滑动变阻器的滑片P与弹簧上端固定在一起,同方向升降.在弹性限度内,弹簧所受拉力越大,弹簧伸长量越大.闭合开关后,下列说法正确的是（ ）
A.滑动变阻器接入电路中的电阻随拉力增大而增大
B.电流表的示数随拉力增大而增大
C.电压表的示数随拉力增大而增大
D.定值电阻R消耗的电功率随拉力增大而减小
5.如图所示的电路中,电源电压保持不变,R为定值电阻,闭合开关S,当滑动变阻器R2的滑片P向右移动时,下列说法中（ ）
S2 S1
S RRR2
S R1

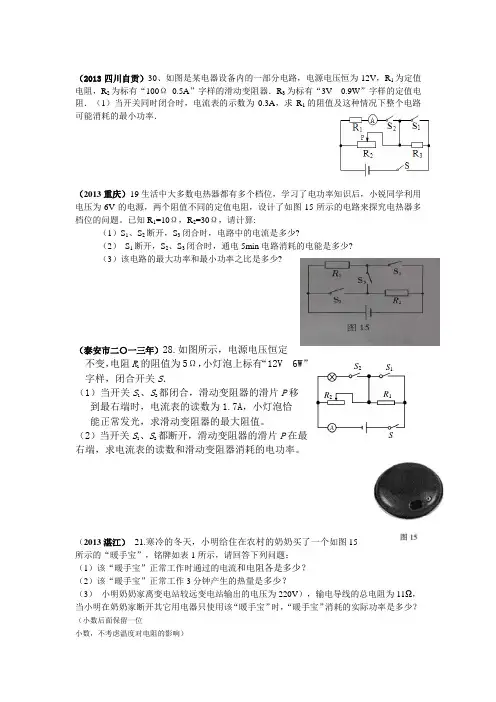

（2013四川自贡）30、如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω 0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．（1）当开关同时闭合时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．
（2013重庆）19生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:
（1）S1、S2断开，S3闭合时，电路中的电流是多少?
（2） S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?
（3）该电路的最大功率和最小功率之比是多少?
（泰安市二〇一三年）28.如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S．
（1）当开关S1、S2都闭合，滑动变阻器的滑片P移
到最右端时，电流表的读数为1.7A，小灯泡恰
能正常发光，求滑动变阻器的最大阻值。
（2）当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率。
（2013湛江） 21.寒冷的冬天，小明给住在农村的奶奶买了一个如图15所示的“暖手宝”，铭牌如表1所示，请回答下列问题：
（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？
（2）该“暖手宝”正常工作3分钟产生的热量是多少？
（3） 小明奶奶家离变电站较远变电站输出的电压为220V），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位
小数，不考虑温度对电阻的影响）
（2013扬州）1．（6分）右表是小明家电热水壶的铭牌。求：
（1）电热水壶的电阻。

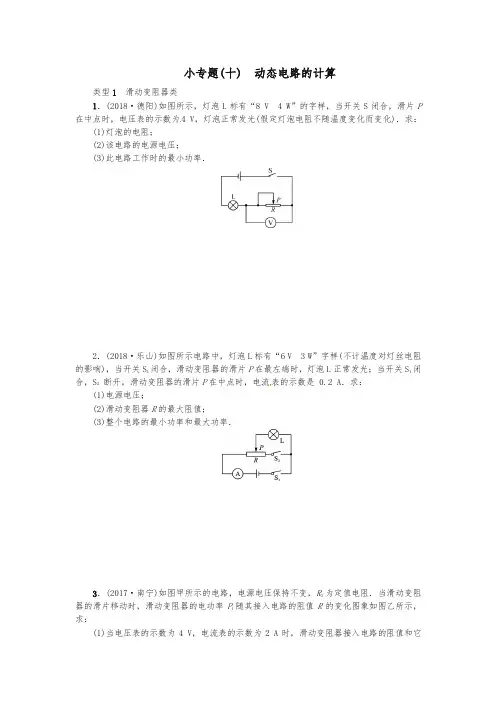

小专题(十) 动态电路的计算
类型1 滑动变阻器类
1．(2018·德阳)如图所示，灯泡L标有“8 V 4 W”的字样，当开关S闭合，滑片P在中点时，电压表的示数为4 V，灯泡正常发光(假定灯泡电阻不随温度变化而变化)．求：
(1)灯泡的电阻；
(2)该电路的电源电压；
(3)此电路工作时的最小功率．
2．(2018·乐山)如图所示电路中，灯泡L标有“6 V 3 W”字样(不计温度对灯丝电阻的影响)，当开关S1闭合，滑动变阻器的滑片P在最左端时，灯泡L正常发光；当开关S1闭合，S2 断开，滑动变阻器的滑片P在中点时，电流表的示数是 0.2 A．求：
(1)电源电压；
(2)滑动变阻器R的最大阻值；
(3)整个电路的最小功率和最大功率．
3．(2017·南宁)如图甲所示的电路，电源电压保持不变，R0为定值电阻．当滑动变阻器的滑片移动时，滑动变阻器的电功率P1随其接入电路的阻值R的变化图象如图乙所示，求：
(1)当电压表的示数为4 V，电流表的示数为2 A时，滑动变阻器接入电路的阻值和它在1 min内消耗的电能；
(2)当滑动变阻器的电功率P1最大时，电流表和电压表的示数；
(3)R0的阻值．
类型2 敏感电阻类
4．(2018·孝感)某兴趣小组在阅读了半导体材料相关信息后，为了探究定值电阻R1的电流与其两端电压的关系，特设计了如图甲所示的电路：其中R2为多种半导体材料混合制成的电阻，其阻值随温度的变化关系如图乙所示．现将R2置于可调温装置中(不影响电路的连接)，当R2的温度从最低25 ℃调至最高75 ℃的过程中，由电路中电流表与电压表对应的示数变化关系，得到此过程中R1的完整I－U图象，如图丙所示．求：
(1)由乙图可知，R2的阻值随温度的升高而________；在R2的温度由最低25 ℃升高的过程中，电路中的电流________．(填“变大”“不变”或“变小”)
(2)定值电阻R1的阻值为多少．
直流电路动态分析专题练习
班级 姓名 成绩
1.在如图1所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0,设电流表A的读数为I，电压表V的读数为U，当R5的滑动触点向图中a端移动时，（ ）
A.I变大，U变小
B.I变大，U变大
C.I变小，U变大
D.I变小，U变小
2.在图所示的电路中，电源的电压为U，RO为半导体热敏电阻，r、R1、R2是普通电阻，设除热电阻外，其他均不受温度的影响，那么当环境温度升高后，关于各电表示数的说法中正确的是（ ）
A、 A增大，V1增大，V2增大
B、 A增大，V1减小，V2增大
C、 A减小，V1增大，V2增大
D、A增大，V1减小，V2减小
3．如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将（ ）
A.都变亮 B.都变暗
C.A、B变暗，C变亮 D.A、B变亮，C变暗
4．在如图3的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为 （ ）
A A灯和B灯都变亮
B A灯、B灯都变暗
C A灯变亮，B灯变暗
D A灯变暗，B灯变亮
5．如右图4所示，当滑动变阻器的滑动片P向左移动时， 两电表的示数变化情况为 （ ）
A 电流表示数减小，电压表示数增大
B 电流表示数增大，电压表示数减小
C 两表示数均增大
D 两表示数均减小
6．如图所示电路中，电源电动势为ε，内阻为r，R1、R2、R3均为可变电阻，要使电阻R消耗的电功率增大，则可以（ ）
A 增大R1 B 减小R1 C 减小R2 D 增大R3
