在ArcGIS、MapGIS、CAD之间自由走动

MapGIS数据和ArcGIS数据的相互转换概述：在地理信息系统（GIS）领域中，MapGIS和ArcGIS是两个常用的软件平台。

由于不同软件平台之间的数据格式存在差异，需要进行数据的相互转换。

本文将详细介绍MapGIS数据和ArcGIS数据之间的相互转换的标准格式。

一、MapGIS数据转换为ArcGIS数据：MapGIS数据转换为ArcGIS数据的过程可以分为以下几个步骤：1. 数据准备：首先，需要准备MapGIS数据文件，包括矢量数据和栅格数据。

矢量数据可以是点、线、面等要素，栅格数据可以是影像、DEM等。

确保数据文件的格式正确，并且包含必要的属性信息。

2. 数据导出：打开MapGIS软件，选择需要转换的数据文件，通过导出功能将数据文件导出为通用的数据格式，如Shapefile格式（.shp）或者GeoTIFF格式（.tif）。

在导出过程中，可以根据需要选择导出的图层、属性等信息。

3. 数据导入：打开ArcGIS软件，选择导入功能，将导出的数据文件导入到ArcGIS中。

在导入过程中，可以选择投影坐标系、字段映射等选项，确保导入后的数据与原始数据保持一致。

4. 数据处理：在ArcGIS中对导入的数据进行必要的处理，如属性字段的重命名、数据的裁剪、投影坐标系的转换等。

根据具体需求，可以进行空间分析、数据编辑等操作。

5. 数据保存：完成数据处理后，将数据保存为ArcGIS支持的格式，如File Geodatabase（.gdb）或者Geodatabase XML（.xml）等。

同时，建议对数据进行备份，以防数据丢失或者损坏。

二、ArcGIS数据转换为MapGIS数据：ArcGIS数据转换为MapGIS数据的过程与MapGIS数据转换为ArcGIS数据的过程类似，只是在具体操作上有所区别。

以下是详细步骤：1. 数据准备：首先，需要准备ArcGIS数据文件，包括矢量数据和栅格数据。

确保数据文件的格式正确，并且包含必要的属性信息。

MapGIS数据和ArcGIS数据的相互转换概述：MapGIS和ArcGIS是两种常用的地理信息系统（GIS）软件，它们具有不同的数据格式。

在实际应用中，我们时常需要将MapGIS数据转换为ArcGIS数据，或者将ArcGIS数据转换为MapGIS数据。

本文将详细介绍如何进行这两种数据的相互转换。

一、MapGIS数据转换为ArcGIS数据：MapGIS数据通常以.shp格式存储，而ArcGIS数据则以.geodatabase格式存储。

下面是一个示例，展示如何将MapGIS数据转换为ArcGIS数据。

步骤1：准备工作首先，确保你已经安装了ArcGIS软件，并且具备MapGIS数据的访问权限。

步骤2：打开ArcMap打开ArcMap软件，点击“文件”菜单，选择“添加数据”选项，然后浏览并选择你要转换的MapGIS数据文件（.shp格式）。

步骤3：导出数据在ArcMap的“目录”窗口中，右键点击你导入的MapGIS数据，选择“导出数据”选项。

在弹出的对话框中，选择你要保存的文件路径和文件名，并选择输出的数据格式为“File Geodatabase”（.gdb格式）。

步骤4：设置导出选项在导出数据的对话框中，你可以根据需要设置导出选项。

例如，你可以选择导出所有的属性字段，或者只导出部份字段。

完成设置后，点击“确定”按钮开始导出数据。

步骤5：完成转换等待一段时间，ArcGIS将会将MapGIS数据转换为ArcGIS数据。

完成后，你将在指定的文件路径下找到一个以.gdb为后缀名的文件，其中包含了你转换后的ArcGIS数据。

二、ArcGIS数据转换为MapGIS数据：与MapGIS数据转换为ArcGIS数据相反，ArcGIS数据转换为MapGIS数据需要将.geodatabase格式转换为.shp格式。

下面是一个示例，展示如何将ArcGIS数据转换为MapGIS数据。

步骤1：准备工作首先，确保你已经安装了MapGIS软件，并且具备ArcGIS数据的访问权限。

ARCGIS\MAPGIS\MAPINFO\CAD配准方法1.ARCGIS软件配准1.1.栅格图像配准1.打开ArcMap，增加Georeferencing工具条。

2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。

在view/data frame properties的coordinate properties中选择坐标系。

如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。

如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。

3.纠正前可以去掉“auto adjust”前的勾。

在校正中我们需要知道一些特殊点的坐标。

如公里网格的交点，我们从图中均匀的取几个点，不少于7个。

在实际中，这些点要能够均匀分布在图中。

4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust 不选择。

5.在Georeferencing工具条上，点击Add Control Point按钮。

6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。

采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30/60+30/60/60)。

7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。

8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。

9.更新后，就变成真实的坐标。

10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。

1.2.矢量矫正空间校正（spatial adjustment）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。

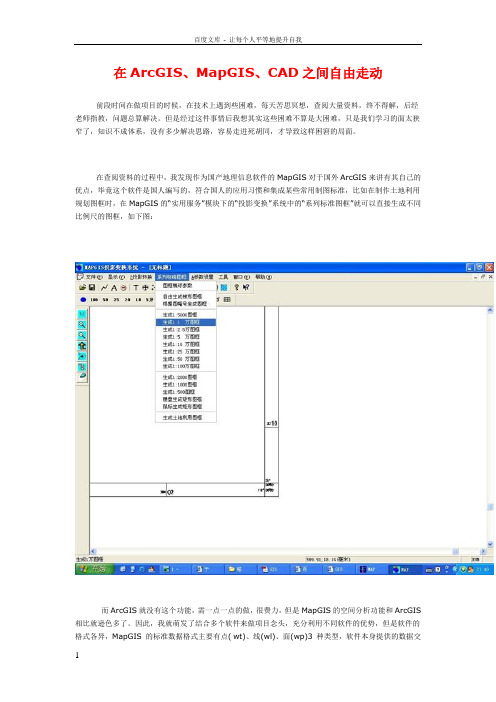

在ArcGIS、MapGIS、CAD之间自由走动前段时间在做项目的时候，在技术上遇到些困难，每天苦思冥想，查阅大量资料，终不得解，后经老师指教，问题总算解决。

但是经过这件事情后我想其实这些困难不算是大困难，只是我们学习的面太狭窄了，知识不成体系，没有多少解决思路，容易走进死胡同，才导致这样困窘的局面。

在查阅资料的过程中，我发现作为国产地理信息软件的MapGIS对于国外ArcGIS来讲有其自己的优点，毕竟这个软件是国人编写的，符合国人的应用习惯和集成某些常用制图标准，比如在制作土地利用规划图框时，在MapGIS的“实用服务”模块下的“投影变换”系统中的“系列标准图框”就可以直接生成不同比例尺的图框，如下图：而ArcGIS就没有这个功能，需一点一点的做，很费力，但是MapGIS的空间分析功能和ArcGIS 相比就逊色多了。

因此，我就萌发了结合多个软件来做项目念头，充分利用不同软件的优势，但是软件的格式各异，MapGIS 的标准数据格式主要有点( wt)、线(wl)、面(wp)3 种类型，软件本身提供的数据交换格式有点(wat)、线(wa1)、面(wap)，它们都是ASCII 码的明码文件。

而ArcGIS 是美国环境系统研究所(ESRI)开发的一款GIS 软件，是国内GIS 行业常用的软件，它对空间数据的支持较强，数据格式主要有Shape、Coverage、Geodatabase 和E00。

CAD主要是DWG,幸好在MapGIS 软件的文件转换模块中，提供了对dxf、mif、E00、shape等文件的输入输出功能。

实现了不同软件文件之间的交换。

GIS软件在组织数据的时候一般都是按点、线、面分类，这一点MAPGIS和arcGIS是一样的，所以我们在转换数据的时候要分别按点、线、面转换，对于“点”要素来讲，分“注释型”点和“图元型”点，前者从mapgis到arcgis本人觉得通过坐标点生成点，然后赋属性和采用“E00”方式转换的结果比较满意，除了符号参数不一样以外，图形和属性都完整且定位准确。

MapGIS数据和ArcGIS数据的相互转换标题：MapGIS数据和ArcGIS数据的相互转换引言概述：MapGIS和ArcGIS是两种常见的地理信息系统软件，它们在地图制作、空间分析等方面都有各自的优势。

然而，在实际工作中，有时需要将MapGIS数据转换为ArcGIS数据，或者将ArcGIS数据转换为MapGIS数据。

本文将介绍如何实现MapGIS数据和ArcGIS数据的相互转换。

一、MapGIS数据转换为ArcGIS数据1.1 使用MapGIS软件导出数据为Shapefile格式1.2 使用MapGIS数据转换工具将数据转换为ArcGIS支持的格式1.3 使用ArcGIS软件打开并编辑转换后的数据二、ArcGIS数据转换为MapGIS数据2.1 使用ArcGIS软件导出数据为Shapefile或者其他MapGIS支持的格式2.2 使用ArcGIS数据转换工具将数据转换为MapGIS格式2.3 使用MapGIS软件打开并编辑转换后的数据三、MapGIS数据和ArcGIS数据之间的格式对比3.1 MapGIS数据格式主要包括MIF/MID、TAB等3.2 ArcGIS数据格式主要包括Shapefile、File Geodatabase等3.3 MapGIS和ArcGIS数据格式之间存在一定的差异，需要进行格式转换才能在不同软件之间进行数据交换四、常见的数据转换工具4.1 FME（Feature Manipulation Engine）是一款专业的数据转换工具，支持MapGIS和ArcGIS数据的相互转换4.2 GDAL（Geospatial Data Abstraction Library）也是一款常用的数据转换工具，可以实现MapGIS和ArcGIS数据的格式转换4.3 除了专业的数据转换工具外，有些第三方插件也可以实现MapGIS和ArcGIS数据的转换，例如MapGIS-ArcGIS互转插件五、注意事项5.1 在进行数据转换时，需要注意数据的坐标系和投影是否一致，以免出现数据偏移或失真的情况5.2 在转换过程中可能会出现数据丢失或格式不兼容的情况，需要进行适当的调整和处理5.3 在实际操作中，建议备份原始数据，以免因转换操作导致数据丢失或损坏结语：通过本文的介绍，读者可以了解到如何实现MapGIS数据和ArcGIS数据的相互转换，以及常见的数据转换工具和注意事项。

MapGIS数据和ArcGIS数据的相互转换一、背景介绍MapGIS和ArcGIS是两种常用的地理信息系统（GIS）软件，它们在数据处理和空间分析方面具有各自的优势。

为了实现不同软件之间的数据共享和互操作，需要进行MapGIS数据和ArcGIS数据的相互转换。

本文将详细介绍如何进行这种数据转换。

二、MapGIS数据转换为ArcGIS数据1. 准备工作在进行MapGIS数据转换之前，需要确保已经安装并正确配置了ArcGIS软件。

同时，还需要准备MapGIS数据文件（例如.shp文件）。

2. 导入MapGIS数据首先，打开ArcGIS软件，点击“文件”菜单，选择“添加数据”-“添加Shapefile”选项。

在弹出的对话框中，浏览到MapGIS数据文件所在的文件夹，并选择要导入的.shp文件。

点击“添加”按钮，即可将MapGIS数据导入到ArcGIS中。

3. 数据转换一旦MapGIS数据成功导入到ArcGIS中，可以对其进行进一步的转换操作。

在ArcGIS软件中，有多种工具和功能可用于数据转换，下面介绍两种常用的方法。

方法一：使用“转换工具”在ArcGIS软件的工具箱中，找到“转换工具”文件夹，展开该文件夹并选择“To Geodatabase”工具。

在弹出的对话框中，选择要转换的MapGIS数据图层，并指定输出的目标地理数据库。

点击“运行”按钮，即可将MapGIS数据转换为ArcGIS数据。

方法二：使用“数据导出”在ArcGIS软件中，选择要转换的MapGIS数据图层，右键点击该图层，在弹出的菜单中选择“导出数据”选项。

在弹出的对话框中，选择要导出的文件格式（如.shp），并指定输出的文件路径。

点击“确定”按钮，即可将MapGIS数据导出为ArcGIS数据。

4. 数据验证转换完成后，需要对转换后的ArcGIS数据进行验证，以确保数据的完整性和准确性。

可以使用ArcGIS软件中的数据查看功能，对转换后的数据进行浏览和分析，检查数据是否与原始MapGIS数据一致。

MapGIS平台与ArcGIS平台通常的数据转换1. 概述MapGIS平台和ArcGIS平台是两种常用的地理信息系统（GIS）软件平台。

在实际应用中，由于数据来源和需求的差异，常常需要在这两个平台之间进行数据转换。

本文将详细介绍MapGIS平台与ArcGIS平台之间常见的数据转换方法和步骤。

2. MapGIS数据转换为ArcGIS数据2.1 Shapefile格式转换MapGIS平台常用的数据格式是Shapefile，而ArcGIS平台也支持Shapefile格式。

因此，将MapGIS平台的Shapefile数据转换为ArcGIS平台可识别的Shapefile格式是比较简单的。

步骤：1) 在MapGIS平台中打开需要转换的Shapefile数据。

2) 选择“导出”或“另存为”选项，将数据保存为Shapefile格式。

3) 将保存的Shapefile数据文件复制到ArcGIS平台的工作目录。

4) 在ArcGIS平台中打开转换后的Shapefile数据。

2.2 格网数据转换MapGIS平台的格网数据通常以栅格数据的形式存在，而ArcGIS平台支持多种栅格数据格式。

因此，将MapGIS平台的格网数据转换为ArcGIS平台可识别的格式需要一些额外的步骤。

步骤：1) 在MapGIS平台中打开需要转换的格网数据。

2) 选择“导出”或“另存为”选项，将数据保存为常见的栅格数据格式，如TIFF、JPEG等。

3) 将保存的栅格数据文件复制到ArcGIS平台的工作目录。

4) 在ArcGIS平台中打开转换后的栅格数据。

3. ArcGIS数据转换为MapGIS数据3.1 Shapefile格式转换与将MapGIS平台的Shapefile数据转换为ArcGIS平台的方法相似，将ArcGIS平台的Shapefile数据转换为MapGIS平台可识别的Shapefile格式也是比较简单的。

步骤：1) 在ArcGIS平台中打开需要转换的Shapefile数据。

ArcGIS for AutoCAD轻松实现GIS和CAD的互操作ArcGIS for AutoCAD是ESRI提供的可免费下载的应用程序，目的是在保持原有的CAD工作流程的同时更好地分享和使用AutoCAD文件中的地理信息内容。

ArcGIS for AutoCAD Build 200可以用来进行非常方便的互操作：AutoCAD用户可以在AutoCAD环境中访问使用ArcGIS Server发布的企业级GIS数据和影像；还可以在ArcGIS中使用AutoCAD生产的数据。

通过该应用程序，用户可以通过网络浏览和查询企业级GIS信息。

这些ArcGIS Server发布的海量信息可来自于政府或企业站点。

这为CAD设计师和工程师们提供了设计所需的环境、基础设施等重要信息。

此外，该程序无需转换底层的GIS数据，就可以在AutoCAD中直接访问ArcGIS Server所发布的地图，并可以把地图服务的内容自动导入到AutoCAD中。

它还能够支持ArcGIS Server的缓存地图服务和有安全机制的地图服务；以及通过ArcGIS Online获取额外的免费地图。

另外，ESRI开发了称为mapping specification for drawing的数据编码方法，它已经被运用在ArcGIS for AutoCAD build 200和ArcGIS 9.3中。

这个新的数据编码方法在遵循现有的CAD标准的同时，可以让用户像GIS内容一样对CAD数据的组织和归属进行创建、操作和定义。

同时，它还提供了许多工具使用户可以按照标准的AutoCAD文件格式去创建和编辑GIS要素类，并为任意AutoCAD实体添加属性。

此外，用户还可以用ArcGIS for AutoCAD API工具来搭建基于CAD的GIS应用程序。

用mapping specification for drawings优化过的AutoCAD文件能够直接以GIS内容的形式用于ArcGIS Desktop、ArcGIS for AutoCAD、以及定制的AutoCAD应用程序中。

浅谈AutoCAD和Mapgis软件间的数据转换胡秋玲【摘要】笔者主要论述了Mapgis和AutoCAD之间数据如何转换,以及数据转换在数字化地质制图应用中的方法、操作步骤和应注意的问题.【期刊名称】《四川建材》【年(卷),期】2013(039)002【总页数】2页(P223-224)【关键词】Mapgis;AutoCAD;数字化制图;数据转换;应用【作者】胡秋玲【作者单位】广东省核工业地质局二九二大队,广东河源517000【正文语种】中文【中图分类】TP311.5231 Mapgis与AutoCAD的功能特点Mapgis是武汉中地公司开发的工具型地理信息系统软件平台，功能强大，它提供了图形输入编辑、数据库管理、空间分析、图像分析、输出及实用服务功能，其应用广泛，许多单位如地矿、土地管理、城市规划、测绘、水利等部门都配置了Mapgis软件，其中，Mapgis的数字地面模型子系统提供DTM建模、高程剖面分析功能。

Mapgis是集数字制图、数据库管理及空间分析为一体的空间信息系统［1］，是数字化制图的首选工具［2］。

Mapgis以其对不规则线条和字符的处理和表达，以及强大的图库操作系统等功能成为在地形图管理上的首选。

在地质绘图方面也提供了强大的功能，其系统库的全面性和针对性胜过AutoCAD软件，而且其空间分析模块专门适用于各种地质数据的处理，其地质绘图技术将纷繁复杂的传统地质绘图过程简化，而且美观精确。

AutoCAD是由美国Autodesk公司于20世纪80年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完善，现已经成为国际上广为流行的绘图工具。

它具有完善的图形绘制和强大的图形编辑功能，可采用多种方式进行二次开发或用户定制，并具有多种图形转换和数据交换的功能，可支持多种硬件设备和操作平台，具有通用性、简便性［3］。

AutoCAD软件具有完善的图形绘制功能、强大的图形编辑功能等特点。

它不仅具有画单线条(无线宽、Line)、画二维多段线(Pline)、精确捕捉(Snap)、延长(Extend)、修剪(Trim)、圆角(Fillet)、镜像(Mirror)、伸展(Stretch)和查询(Inquiry)等特有功能，而且其操作的宽容性(支持多种操作平台)使其操作起来简单方便，因此在建筑、测绘等众多领域得到广泛应用，在地质绘图中它主要用来绘制地质剖面图、地形图，但其图形分辨率低，占用空间小。
