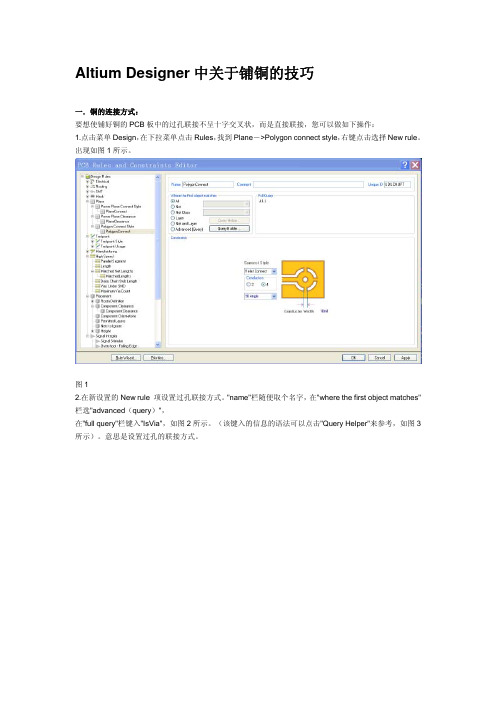

Altium Designer中关于铺铜的技巧一．铜的连接方式：要想使铺好铜的PCB板中的过孔联接不呈十字交叉状，而是直接联接，您可以做如下操作：1.点击菜单Design，在下拉菜单点击Rules，找到Plane－>Polygon connect style，右键点击选择New rule。

出现如图1所示。

图12.在新设置的New rule 项设置过孔联接方式。

"name"栏随便取个名字，在"where the first object matches"栏选"advanced（query）"，在"full query"栏键入"IsVia"，如图2所示。

（该键入的信息的语法可以点击"Query Helper"来参考，如图3所示）。

意思是设置过孔的联接方式。

图2图33.在"Connect style"栏的下拉选项中选择"direct connect"。

如果说还想对过孔设置不一样的连接方式，只需要新建一个针对过孔的规则即可。

二．关于铜的编辑：首先可以正常的放置一块铜，而后在高亮点的地方随意的拖动其大小，另外如果想编辑其局部，可以单击右键：如此即可随意进行编辑。

三．Shelve的使用：在PCB编辑的过程中，可以现将所有的铜皮shelve掉，最后restore即可，这样便不会影响PCB设计的速度。

四.关于铺铜速度慢的问题：首先建议关掉DRC检测。

另外：意思是在做规则设定的时候譬如间距，线宽等多用class来设定的方法，这样可以有效的提高铺铜的速度，这是由于在铺铜的过程中，软件会启动执行检测规则的动作。

五．铺铜管理的使用：在此页面里面可以轻易地查看PCB板中所有的铜皮，可以shelve，锁定，忽略DRC等的操作，其中比较重要的一个功能是做规则的设定：如上图示，我们可以先选择某一块铜皮，而后点击*Create Clearance Rule*来创建间距规则，或者是点击*Create Polygon Style Rule*来创建敷铜连接方式的规则：。

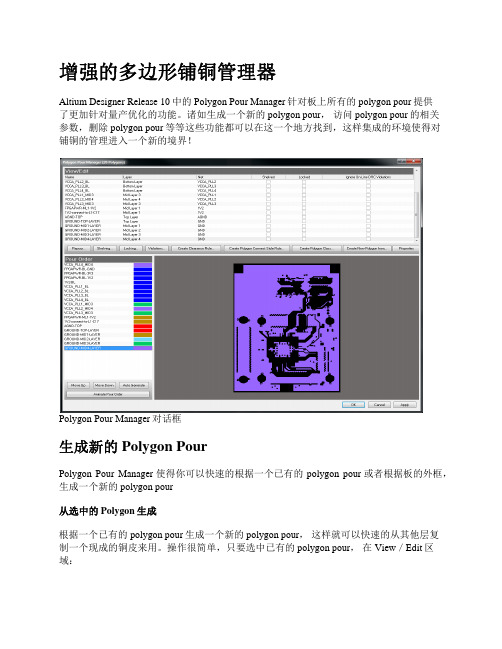

增强的多边形铺铜管理器Altium Designer Release 10中的Polygon Pour Manager针对板上所有的polygon pour提供了更加针对量产优化的功能。

诸如生成一个新的polygon pour，访问polygon pour的相关参数，删除polygon pour等等这些功能都可以在这一个地方找到，这样集成的环境使得对铺铜的管理进入一个新的境界！Polygon Pour Manager对话框生成新的 Polygon PourPolygon Pour Manager使得你可以快速的根据一个已有的polygon pour或者根据板的外框，生成一个新的polygon pour从选中的 Polygon生成根据一个已有的polygon pour生成一个新的polygon pour，这样就可以快速的从其他层复制一个现成的铜皮来用。

操作很简单，只要选中已有的polygon pour，在View／Edit区域：∙点击Create New Polygon From并且在弹出的菜单选择Selected Polygon，或者∙在已有的Pour上点右键，选择Create New Polygon From»Selected Polygon点几下就可以从一个已有的polygon pour复制一个放到别的层!新生成铜皮的属性对话框自动弹出以便对他的名称，网络，层以及其他描述进行修改，当然默认的设置是从原来那块铜皮中复制过来的。

添加铜皮前在弹出的属性窗口中进行设置设置完成后点击OK关闭属性对话框，新生成的铜皮进入polygon的列表，并且放置在铺铜顺序的最后一位。

要使得Polygon Pour Manager当中的设置在实际的设计中生效，需要点击Apply. 随后，原来的铜皮和新生成的铜皮将会在预览窗中闪烁，后者实际上是前者的一个复制品。

新的polygon pour – 从已有的polygon pour复制得到, 很容易可以指定到另一层此时，新的铜皮将按照下列规则被插入repour顺序表:Source Polygon Other Polygon New PolygonSame layer Same layer Below BothSame layer Different layer Below SourceDifferent layer Same layer Above SourceDifferent layer Different layer Above Source从 Board Outline生成根据板框生成新的polygon pour:∙点击Create New Polygon From在弹出菜单中选择Board Outline, 或∙在已有的铜皮上点右键，选择Create New Polygon From»Board Outline.Polygon Pour的属性对话框将会弹出，在此可以根据需要定义铜皮的属性，包括名称，层。

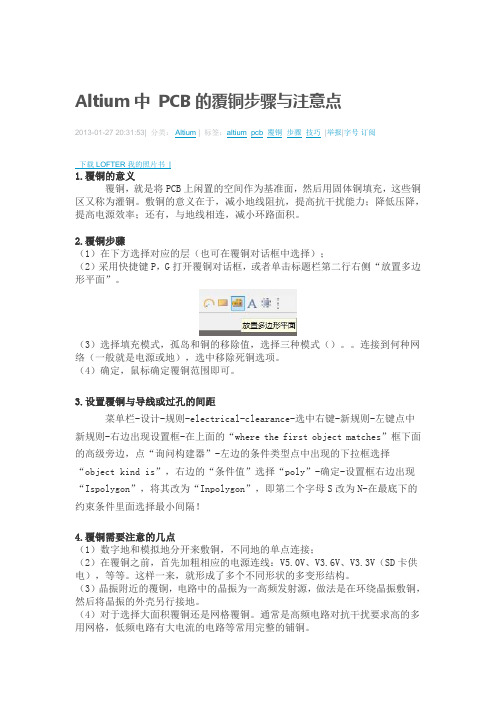

Altium中PCB的覆铜步骤与注意点2013-01-27 20:31:53| 分类：Altium | 标签：altium pcb 覆铜步骤技巧|举报|字号订阅下载LOFTER我的照片书 |1.覆铜的意义覆铜，就是将PCB上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。

敷铜的意义在于，减小地线阻抗，提高抗干扰能力；降低压降，提高电源效率；还有，与地线相连，减小环路面积。

2.覆铜步骤（1）在下方选择对应的层（也可在覆铜对话框中选择）；（2）采用快捷键P，G打开覆铜对话框，或者单击标题栏第二行右侧“放置多边形平面”。

（3）选择填充模式，孤岛和铜的移除值，选择三种模式（）。

连接到何种网络（一般就是电源或地），选中移除死铜选项。

（4）确定，鼠标确定覆铜范围即可。

3.设置覆铜与导线或过孔的间距菜单栏-设计-规则-electrical-clearance-选中右键-新规则-左键点中新规则-右边出现设置框-在上面的“where the first object matches”框下面的高级旁边，点“询问构建器”-左边的条件类型点中出现的下拉框选择“object kind is”，右边的“条件值”选择“poly”-确定-设置框右边出现“Ispolygon”，将其改为“Inpolygon”，即第二个字母S改为N-在最底下的约束条件里面选择最小间隔！4.覆铜需要注意的几点（1）数字地和模拟地分开来敷铜，不同地的单点连接；（2）在覆铜之前，首先加粗相应的电源连线：V5.0V、V3.6V、V3.3V（SD卡供电），等等。

这样一来，就形成了多个不同形状的多变形结构。

（3）晶振附近的覆铜，电路中的晶振为一高频发射源，做法是在环绕晶振敷铜，然后将晶振的外壳另行接地。

（4）对于选择大面积覆铜还是网格覆铜。

通常是高频电路对抗干扰要求高的多用网格，低频电路有大电流的电路等常用完整的铺铜。

altium designer 铺铜距边规则摘要：一、Altium Designer 简介二、铺铜距边规则的作用三、规则的具体设置四、应用实例五、总结正文：Altium Designer 是一款电子设计自动化软件，广泛应用于印刷电路板（PCB）的设计。

在设计过程中，为了保证PCB 的性能和美观，需要遵循一定的铺铜距边规则。

本文将详细介绍Altium Designer 中的铺铜距边规则及其应用。

首先，我们需要了解Altium Designer 的基本功能和操作界面。

通过Altium Designer，用户可以轻松地进行PCB 设计，包括绘制原理图、布局、布线、编辑Gerber 文件等。

在设计过程中，铺铜距边规则对于保证线路的质量和性能至关重要。

铺铜距边规则主要针对PCB 的铺铜区域，用于设置铺铜与边缘之间的最小距离。

在Altium Designer 中，可以通过修改设计规则来设置铺铜距边规则。

具体操作步骤如下：1.打开Altium Designer 软件，导入需要编辑的PCB 文件。

2.点击工具栏上的“Design”选项卡，进入设计规则编辑界面。

3.在左侧的规则列表中，找到“Minimum Padding”规则，点击展开。

4.在右侧的属性设置中，找到“Edge”选项，设置铺铜距边的最小距离。

5.根据实际需求，可以对其他规则进行相应设置，如“Clearance”规则，以满足设计要求。

6.点击“Apply”按钮，应用设置好的规则。

在实际应用中，铺铜距边规则可以帮助设计师避免由于间距过小导致的短路、干扰等问题。

例如，在设计一个4 层PCB 时，为了保证信号完整性，需要在各个层之间设置适当的铺铜距边规则。

在设置好规则后，Altium Designer 会自动检查设计中的线路，并在不符合规则的地方进行提示。

总之，Altium Designer 中的铺铜距边规则对于保证PCB 设计的质量和性能具有重要意义。

设计师应根据实际需求，合理设置这些规则，以确保设计的顺利进行。

Altium Designer规则及覆铜设计小技巧覆铜：就是将PCB上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。

覆铜的目的在于减小地线阻抗，提高抗干扰能力，降低压降，提高电源效率以及与地线相连，减小环路面积。

今天，小编介绍一些覆铜设计的小技巧，都是干货。

一．覆铜安全间距与整体安全间距不一致，下文举例：1、快捷方式“D”+“R”打开“PCB Rules and Constraints Editor”页面；2、鼠标右击“Clearance”，选择“New Rule”新建规则，图1所示；图 1 新建规则3、设置整体安全间距为6mil，即0.152mm，命名为“Clearance”，如图2所示；图 2 设置整体间距4、建立新规则，设置覆铜间距为0.5mm，命名为“Polygon”，最终如图3所示，下文介绍操作步骤；图 3 覆铜安全间距①第一步，在“Where The First Object Matches”窗口，选择“Advanced(Query)”,单击“Query Helper …”图 4 第一步处理②第二步，在弹出的“Query Helper”窗口，输入“inp…”智能选择“InPolygon”，单击“OK”；图 5 第二步处理二．铜箔离板边距离与覆铜安全间距不一致，下文举例：1、按上文设置好整体安全间距0.152m，覆铜安全间距0.5mm，接着建立新规则，设置铜箔离板边距离0.3mm，命名为“Keep-out”最终如图6所示，下文介绍操作步骤；图 6 铜箔离板边距离①第一步，在“Where The First Object Matches”窗口，选择“Net”,下拉窗口选择“GND”;②第二步，在“Where The Second Object Matches”窗口，选择“Layer”，下拉窗口选择“Keep-Out Layer”；2、最后设置优先级，单击“Priorities…”进入优先级设置窗口，拖拽可设置优先级；图 7 优先级设置三．所有焊盘覆铜采用间接连接，过孔采用直接连接1、快捷方式“D”+“R”打开“PCB Rules and Constraints Editor”页面，覆铜规则本身默认间接连接，可修改连线宽度，如图8所示；图 8 默认间接连接2、鼠标右击“Polygon Connect”，选择“New Rule”新建规则；图 9 新建覆铜规则3、在“Where The First Object Matches”窗口，选择“Advanced(Query)”,单击“Query Helper …”，窗口输入“isv…”智能选择“IsVia”，如图10所示；图 10过孔覆铜指令4、最后选择“Direct Connect”,命名为“Via”，如图11所示；图 11 过孔直接连接四．覆铜采用直接连接，个别元器件采用间接连接（维修方便、贴片良好）1、采用上文方法，建立规则，整体设置为直接连接，如图12所示；图 12 整体覆铜直接连接2、例如元器件JK1采用间接连接，建立新规则，在“Where The First Object Matches”窗口，选择“Advanced(Query)”,单击“Query Helper …”，窗口输入“inc…”智能选择“InComponent”，输入“j…”下拉框选择“JK1”，如图10所示；图 13 选择元器件JK1指令3、命名为“JK1”，如图14所示；图 14 JK1采用间接连接覆铜4、最后，同样记得设置优先级。

altium designer规则及覆铜设计小技巧
嘿，朋友！咱今天来聊聊 Altium Designer 里那些超有用的规则和覆
铜设计小技巧，保证让你在电路设计的路上如鱼得水！
先说规则这一块，就好比我们出门要遵守交通规则一样，在电路设
计中不遵守规则那可就乱套啦！比如布线宽度的规则，你想想，如果
线宽随心所欲，一会儿粗一会儿细，那电流通过的时候不就像在崎岖
的山路上开车，磕磕绊绊能顺畅吗？还有间距规则，元件之间的距离
太近，就好像两个人挤在一个小凳子上，能舒服吗？能不打架吗？
再来说说覆铜，这可是个神奇的操作。

覆铜就像是给电路穿上一层
防护服，保护电路不受外界干扰。

你知道吗？覆铜的时候要注意网格
的大小和形状，这可直接影响到覆铜的效果。

如果网格太大，就像渔
网的洞太大，小鱼都跑掉啦，干扰信号不就容易钻空子嘛！要是网格
太小，又好像给电路穿上了一件密不透风的棉袄，散热能好吗？
还有啊，在设置覆铜与焊盘的连接方式时，可不能马虎。

要是连接
不好，电流在这儿就像遇到了断桥，能过得去吗？那不得急得团团转！
另外，覆铜的边界也要处理好。

边界不整齐，就好像衣服的边没缝好，多难看呀！而且还可能影响性能呢。

怎么样，是不是觉得这些小技巧很重要？掌握了它们，你的电路设
计就能更加完美，更加稳定可靠。

别小看这些细节，它们就像是电路
世界里的小精灵，能帮你创造出神奇的作品！
所以说，朋友，好好琢磨这些规则和覆铜设计的小技巧吧，让你的电路设计水平更上一层楼，设计出令人惊叹的作品！。

怎么进行敷铜：
A、设置规则：
design->rules(快捷键D R) , Electrical—Clearance Electrical—Clearance 右键,新增一个新的规则。

如图：间距一般为走线安全间距的1-3倍。

B、设置过孔和pad的连接方式：
design->rules(快捷键D R) ,
设置pad连接方式：Plane -> PolygonConnect -> PolygonConnect style -> PolygonConnect。

重命名为PolygonConnect-PAD
（ISPAD IsPolygon PolygonConnect-PAD）
设置via连接方式：Plane -> PolygonConnect -> PolygonConnect style -> PolygonConnect。

右键，新增一个新的规则。

重命名为PolygonConnect-PAD
（PolygonConnect_VIA ISVIA IsPolygon）
C、敷铜
选择菜单栏：或者place -> Polygon pour 或者P -> G。

D、敷铜处理
铺好铜后,可以通过 Tools—Polygon Pours—Polygon Manager 来进行一些相应的铺铜操作的处理
E、去除碎铜
Place—Polygon Pour Cutout 。

然后绘制抠铜区域。

在双击铜皮；弹窗不做修改，点击OK。

再点击repour now，等重新敷铜完成。
