第11周作业单管放大电路PCB设计一实验目的1 掌握PCB设计流程，手动布局以及自动布线的方法；2 理解导向生成PCB的方法以及布线规则的设置；3了解PCB布局的方法。
二实验内容设计单管放大电路的PCB板。
图1 单管放大电路原理图图2 单管放大电路PCB图三实验步骤1 新建和设置PCB文件1）单击Files工作面板中New From template选项下的PCBBoard Wizard选项，如图3所示。
2）单击NEXT 按钮，启动向导工具。
如图4所示。
3）单击NEXT 按钮，弹出选择度量单位对话框，如图5所示。
4）单击NEXT 按钮，弹出PCB类型对话框，如图6所示。
5）单击NEXT 按钮，弹出设置电路板参数对话框，设置为5000mil*4000mil的矩形形状。
电路板四角不需要裁剪。
如图7所示。
6）单击NEXT 按钮，弹出设置电路板布线信号层数对话框，如图8所示。
7）单击NEXT 按钮，弹出选择过孔类型对话框，如图9所图3 PCB Board Wizard选项示。
8）单击NEXT 按钮，弹出选择PCB板元件类型对话框，选择Through-hole components 选择One Track单选项。
9）单击NEXT 按钮，弹出设置导线和过孔属性对话框，默认设置。
图4启动向导工具 图5 选择度量单位对话框图6 PCB 类型对话框 图7 电路板参数对话框图 8 电路板布线信号层数对话框 图9 选择过孔类型对话框 10）单击 按钮，启动PCB 编辑器。
如图10所示11）单击保存按钮，将新建的PCB 文件命名为单管放大电路.PcbDoc 。
2 装载元件封装库单管放大电路所包含的元件类型均在，Miscellaneous Devices .IntLlib 中。
若在Libraries面板无该库，则需添加添该库，执行Design\Add/Remove Library …，或单击控制面板上的Libraries ，打开元件库浏览器，再单击“Libraries ”按钮，即可弹出如图11示的“Availalble Library ”对话框。
Altium-Designert题目答案整理————————————————————————————————作者：————————————————————————————————日期：[原理图部分题目]题目内容1=简述在Altium Designer 中新建一个工程，并在工程中新建一个原理图的方法。
选中工程点右键题目内容2=*.prjpcb、*.schdoc文件的名称是什么？PCB工程文件,原理图文件题目内容3=简述绘制SCH图的简要过程。
1)添加库,在库里查找元件2)双击元件放到原理图3)布局,布线4)放置端口,网络标号,电源,注释等题目内容4=简述在原理图中添加一个电阻电容二极管两头插针的方法。
电阻电容二极管两孔插针题目内容5=简述在原理图中添加一个网络标号的方法。
题目内容6=简述原理图设计完成后，编译检错的方法题目内容7=简述原理图设计中生成BOM表的方法。
题目内容8=简述在原理图中添加端口的方法。
题目内容9=简述在原理图中添加电源和地的方法。
题目内容10=简述在原理图中添加总线的方法。
题目内容11=简述在原理图中添加网络标号的方法。
题目内容12=简述在原理图库中，查找器件的方法。
题目内容15=简述原理图设计中，生成网络表表的方法。
[原理图库文件部分试题]题目内容1=简述在Altium Designer 中新建一个原理图库的方法。
题目内容2=简述绘制SCH图库元件的简要过程。
右键给个名字1)画外框2)添加引脚3)引脚设定引脚名称引脚标识电气特性等题目内容3=简述在原理图库中添加一个新元件的方法右键给个名字题目内容4=简述原理图库中修改元件名称的方法题目内容5=简述原理图库中，建立有多个Part的元件方法题目内容6=简述原理图库中，修改元件管脚属性的方法双击管脚题目内容7=*.intlib文件的名称是什么？集成库包含原理图库和封装库题目内容8=*.schlib文件的名称是什么？原理图库文件题目内容9=层次原理图的绘制方法有几种？由上向下由下向上题目内容10=自上向下法绘制层次原理图的主要步骤？先画总图再由总图生成子图[PCB部分试题]题目内容1=简述Altium Designer中测量距离的方法Ctrl +M题目内容2=不同的器件可以有相同的封装吗？可以题目内容3=封装通常可以分为哪两大类？直插和贴片题目内容4=封装AXIAL-0.3的含义？电阻管脚距离300mil题目内容5=贴片器件的封装0805（单位mil）的含义是什么？长80mil 宽50mil题目内容6=Mil和inch的关系是什么？1000mil=1inch题目内容7=Mil和mm的关系是什么？100mil=2.54mm题目内容8=PCB布线的时候，可以90度折线吗？不可以题目内容9=如果需要在顶层和底层布线，通常如何设定工作层？Top layer顶层Bottom layer底层题目内容10=如何汉化Altium Designer软件？[pcb电路部分试题]题目内容1=如何建立一个PCB文件？题目内容2=简述绘制PCB图的简要过程。
目录目录 ................................................................................................................... 第一部分应用电子技术实训教学大纲，要求与实训资源简介 .....................1.1应用电子技术实训教学大纲 .................................................................1.2实训内容与学时分配 .............................................................................1.3实训安排与考核方式 ............................................................................. 第二部分Altium Designer10电路设计实训入门 ..............................................2.1 印制电路板与Protel概述 ....................................................................2.1.1印制电路板设计流程 ..................................................................2.2 原理图设计 ............................................................................................2.2.1 原理图设计步骤： ...................................................................2.2.2 原理图设计具体操作流程 .......................................................2.3 原理图库的建立 ....................................................................................2.3.1 原理图库概述 ...........................................................................2.3.2 编辑和建立元件库 .....................................................................2.4 创建PCB元器件封装..........................................................................2.4.1元器件封装概述 ..........................................................................2.4.2 创建封装库大体流程 .................................................................2.4.3 绘制PCB封装库具体步骤和操作.............................................2.5 PCB设计...............................................................................................2.5.1 重要的概念和规则 .....................................................................2.5.2 PCB设计流程...............................................................................2.5.3详细设计步骤和操作 ..................................................................2.6 实训项目 ................................................................................................2.6.1 任务分析 .....................................................................................2.6.2 任务实施 ..................................................................................... 第三部分PCB板基础知识、布局原则、布线技巧、设计规则......................3.1 PCB板基础知识......................................................................................3.2 PCB板布局原则......................................................................................3.3 PCB板布线原则......................................................................................3.4 Alitum Designer的PCB板布线规则...................................................... 第四部分自制电路板实训入门 .........................................................................4.1 自制电路板最常用方法及工具介绍 ..................................................4.2 描绘法自制电路板 ................................................................................4.3感光板法制作电路板(图解说明全过程)...............................................4.4 热转印法制作电路板 ............................................................................4.5丝网印法制作电路板(图解说明全过程)...............................................4.6 感光干膜法制作电路板 ........................................................................ 第五部分PCB线路板雕刻机系统实训入门......................................................5.1 PCB线路板雕刻机概述 .......................................................................5.2 雕刻机的使用 ......................................................................................5.2.1 如何生成加工文件 .....................................................................5.2.2 硬件使用说明 ...........................................................................5.2.3 软件使用功能介绍 .....................................................................5.3 线路板制作操作步骤 .......................................................................... 第六部分电路板抄板入门 ...................................................................................6.1 PCB抄板 ..................................................................................................6.1.1概述 ..............................................................................................6.1.2抄板步骤 ......................................................................................6.2 BOM清单的制作 ....................................................................................6.3 PCB反推原理图...................................................................................... 第七部分实训项目 .............................................................................................实训一PCB焊接技术 ................................................................................实训二AD绘制原理图 ...............................................................................实训三AD绘制PCB图 ...............................................................................实训四刀刻法（描绘法）制作PCB板.....................................................实训五热转印法印制PCB板.....................................................................实训六雕刻机印制PCB板.........................................................................实训七产品装配与调试 .............................................................................实训八PCB抄板..........................................................................................实训九PCB抄板——反推原理图..............................................................实训十原理图与PCB的相互推演练习.....................................................实训十一电子产品实训总结汇报 ............................................................. 第八部分实训电路模块库 .................................................................................8.1 单片机电路模块 ....................................................................................1.AT89S5X单片机模块 .........................................................................3.STM32F103单片机模块 ....................................................................4. EPM240可编程数字逻辑模块.........................................................8.2 传感器电路模块 ....................................................................................1. 温湿度传感器模块 ..........................................................................2. 火焰烟雾传感器模块 ......................................................................3. 光敏传感器模块 ..............................................................................4. 人体红外传感器模块 ......................................................................5. 震动传感器模块 ..............................................................................6. 超声波测距传感器模块 ..................................................................7. RFID刷卡模块...................................................................................8. 三轴加速度、三轴角速度、三轴磁阻传感器模块 ......................9. 空气质量传感器模块 ......................................................................10. 声音传感器模块 ............................................................................11. 电流传感器模块 ............................................................................12. 霍尔传感器模块 ............................................................................13. 颜色传感器模块 ............................................................................8.3 信号采集处理模块 ................................................................................1. 高速AD采集模块 ...........................................................................2. 高速DA转换模块............................................................................8.4 通信接口模块 ........................................................................................1. RS232串口模块 ................................................................................3. USB接口模块....................................................................................4. CAN总线模块 ...................................................................................5. NRF24L01无线通信模块..................................................................6. 蓝牙通信模块 ..................................................................................7. WIFI通信模块...................................................................................8. ZIGBEE模块.......................................................................................9. GSM/GPRS通信模块 ........................................................................8.5 执行器件模块 ........................................................................................1. 直流电机模块 ..................................................................................2. 步进电机模块 ..................................................................................3. 继电器控制模块 ..............................................................................8.6 人机交互接口模块 ................................................................................1. 键盘模块 ..........................................................................................2. 旋转编码开关模块 ..........................................................................3. 数码管模块 ......................................................................................4. 点阵液晶模块 ..................................................................................5. 流水灯与交通灯模块 ......................................................................8.7 其他模块 ................................................................................................1. 时钟与存储器模块 ..........................................................................第一部分应用电子技术实训教学大纲，要求与实训资源简介1.1应用电子技术实训教学大纲《应用电子技术实训》教学大纲课程名称：应用电子技术实训学分： 3课时：3周开课学期：第六学期适用专业：电子信息工程、电子信息科学与技术一、实习的性质、目的和任务“应用电子技术实训”是面向全院电子信息类专业开设的专业实践课程。

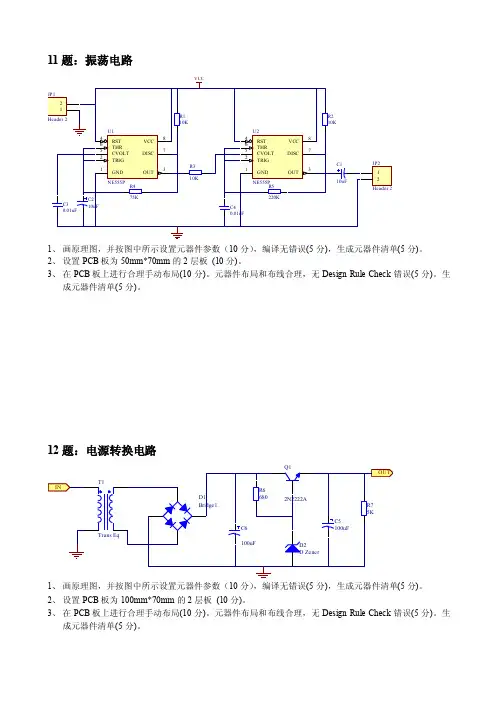

11题：振荡电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为50mm*70mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
12题：电源转换电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为100mm*70mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
13题：波特信号产生电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为60mm*70mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
14题：加法电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为50mm*50mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生15题：时钟电路XTAL1VCC1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为50mm*40mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
16题：电源转换电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。

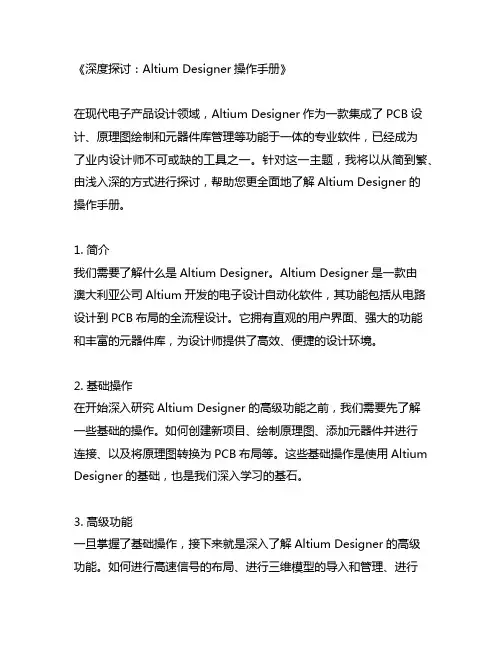

《深度探讨：Altium Designer操作手册》在现代电子产品设计领域，Altium Designer作为一款集成了PCB设计、原理图绘制和元器件库管理等功能于一体的专业软件，已经成为了业内设计师不可或缺的工具之一。
针对这一主题，我将以从简到繁、由浅入深的方式进行探讨，帮助您更全面地了解Altium Designer的操作手册。
1. 简介我们需要了解什么是Altium Designer。
Altium Designer是一款由澳大利亚公司Altium开发的电子设计自动化软件，其功能包括从电路设计到PCB布局的全流程设计。
它拥有直观的用户界面、强大的功能和丰富的元器件库，为设计师提供了高效、便捷的设计环境。
2. 基础操作在开始深入研究Altium Designer的高级功能之前，我们需要先了解一些基础的操作。
如何创建新项目、绘制原理图、添加元器件并进行连接、以及将原理图转换为PCB布局等。
这些基础操作是使用Altium Designer的基础，也是我们深入学习的基石。
3. 高级功能一旦掌握了基础操作，接下来就是深入了解Altium Designer的高级功能。
如何进行高速信号的布局、进行三维模型的导入和管理、进行规则检查和仿真分析等。
这些高级功能将帮助设计师更加高效、精准地完成设计任务。
4. 元器件库管理除了基础操作和高级功能，元器件库的管理也是使用Altium Designer的重要部分。
设计师需要了解如何添加新的元器件、管理元器件的封装和零件信息，以及进行库文件的版本控制和更新等。
一个良好的元器件库管理对于设计的准确性和效率至关重要。
5. 个人观点和理解在我看来，Altium Designer的操作手册是设计师们不可或缺的学习资料。
通过系统学习和实践操作，设计师们可以更加熟练地掌握Altium Designer的各项功能，从而提高设计的质量和效率。
总结Altium Designer的操作手册涵盖了丰富的内容，从基础操作到高级功能，再到元器件库的管理，为设计师提供了全方位的学习和应用指导。
11题：振荡电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为50mm*70mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
12题：电源转换电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为100mm*70mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
13题：波特信号产生电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为60mm*70mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生成元器件清单(5分)。
14题：加法电路1、画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、设置PCB板为50mm*50mm的2层板(10分)。
3、在PCB板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check错误(5分)。
生15题：时钟电路XTAL1VCC1、 画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
2、 设置PCB 板为50mm*40mm 的2层板 (10分)。
3、 在PCB 板上进行合理手动布局(10分)。
元器件布局和布线合理，无Design Rule Check 错误(5分)。
生成元器件清单(5分)。
16题：电源转换电路1、 画原理图，并按图中所示设置元器件参数（10分），编译无错误(5分)，生成元器件清单(5分)。
altium designer练习题Altium Designer是一款功能强大的电子设计自动化（EDA）软件，广泛应用于电子产品设计和PCB布局。
为了帮助大家更好地掌握Altium Designer的使用技巧，下面将给出一些练习题，旨在提供实践机会，加深对软件的理解和运用。
1. 绘制一个简单的电路图在Altium Designer中创建一个新的电路图，绘制一个简单的电路，例如一个LED灯的电路。
包括电源、电阻、LED灯和电源接地。
确保电路图的连线准确、清晰可读。
2. 添加电源和元件参数在前面绘制的电路图中，给电源和各个元件添加参数。
例如，对于电源，可以设置电压值和电流值；对于电阻，可以设置阻值；对于LED灯，可以设置电压、电流和功率等参数。
3. 创建PCB布局在Altium Designer中创建一个新的PCB文件，根据前面绘制的电路图进行布局。
确保元件的位置合理，连线路径清晰简洁。
利用软件的布局工具，可以自动排列元件，提高生产效率。
4. 进行网络连接在PCB布局中，使用软件提供的功能进行网络连接。
确保连线正确无误，并且符合电路图的要求。
根据需要添加电源和地线，连接各个元件，形成完整的电路板布局。
5. 添加焊盘和丝印在PCB布局中，为各个元件添加焊盘和丝印。
焊盘用于元件的焊接，丝印用于标识元件的名称、值或其他信息。
确保焊盘的大小和形状与元件匹配，丝印的位置清晰可读。
6. 进行布线在PCB布局中，使用软件的布线功能，对各个元件进行适当的布线。
确保信号线和电源线之间的距离足够，以免干扰；同时，避免信号线之间的交叉和干扰。
优化布线路径，使其简洁美观。
7. 生成制造文件在Altium Designer中，生成制造文件，包括Gerber文件、钻孔文件等。
确保生成的文件与PCB布局一致，并符合制造厂商的要求。
可通过软件提供的检查功能进行验证，避免制造中的问题。
这些练习题涵盖了Altium Designer的基本操作和常见任务，帮助初学者熟悉软件界面和功能。

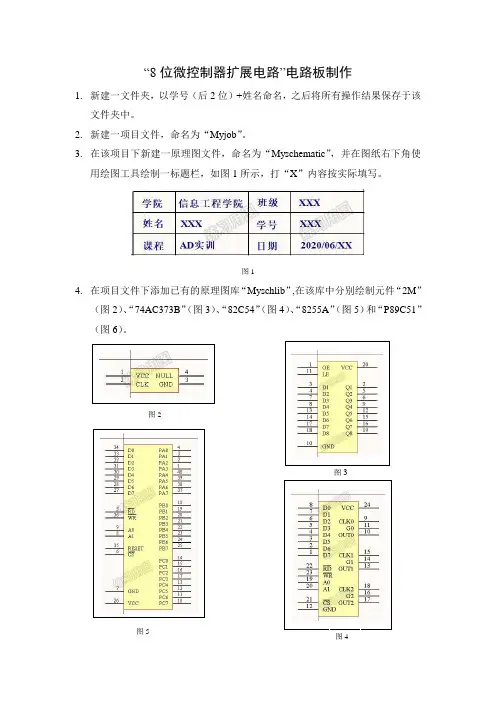

作业1 制作数码管原理图元件库
一实验目的
1 掌握原理图元件库的制作过程。
2 熟悉菜单和工具栏的基本使用。
二实验内容
绘制如下图所示的数码管原理图元件库。
三实验步骤
1 新建原理图元件库文件
首先需创建原理图元件库文件，选择菜单
File/New/Schematic Library，进入元件库编辑器，如图1所示。
图1 新建一个原理图元件库文件
2 保存新建原理图元件库文件
单击保存按钮，弹出保存文件对话框，现将新建元件库命名为MySchlib.Schlib，并保存在E盘根目录下。
3 定义元件属性
选择元件编辑器工作面板中的SCH Library中的按钮（或双击默认文件
Component_1），弹出属性对话框，如图2所示。
修改其属性：Designator 默认元件编号DS?
Comment 默认注释DPY_8-SEG
Symbol Reference 元件库中的型号DPY_8-SEG
其它参数不变，修改完后，然后单击确定按钮。
修改后效果如图3所示
图2设置元件属性对话框图3 数码管元件属性
4 绘制元件外形
1）绘制矩形外框
单击菜单Place/Rectangle 绘制矩形。
放置时，首先单击鼠标左键，确定矩形的第一个顶点，然后拖动鼠标至适当大小，单击鼠标左键，确定矩形的对角顶点。
放置后的矩形如图4所示。
双击矩形可以修改其属性，包括边框线宽、颜色等，如图5所示。
图4 放置后的矩形图5 修改元件外形属性
2）绘制数码管笔画
数码管笔画由七段导线和一个圆点组成，选用画导线和画圆工具放置，放置的方法和放置矩形方法类似，放置完毕后的效果如图6所示
5 放置元件引脚
单击菜单Place/ ，放置时按下Tab键，弹出修改元件属性对话框，如图7所示。
图6 数码管外形图7 修改元件引脚属性对话框
修改其属性如下：
Display Name：引脚显示名称共十个引脚依次输入e、d、com、c、dp、b、a、com、f和g。
Designator：引脚序号，在这里依次输入1、2、3、 (10)
Electrical Type：除3脚和8脚选用Power外，其余引脚均选用Input。
Length：30mil。
如图8所示1引脚属性
提示：放置元件引脚时须将引脚名称对准元件，即有十字标注一端朝外，否则，没有电气连接。
正确放置方法如图9所示。
放置后效果如图10所示。
图8 1引脚属性图9 放置元件引脚
图10 放置完引脚后的数码管元件图11 元件重命名对话框
6元件重命名
单击菜单Tools/Rename Component弹出元件重名对话框，输入DPY_8-SEG，如图11所示。
7 保存原理图元件库
单击保存按钮，一个完整的元件库就制作完毕了。
作业2 模数转换电路原理图
一实验目的
1 掌握网络标号的放置；总线与分支线的放置；输入输出端口的放置。
2 掌握元件对象的整体编辑以及排列。
二实验内容
绘制如图1模数转换电路。
三实验步骤
1 新建项目文件
新建一个名为模数转换电路.PrjPCB的文件。
2 新建原理图文件
新建一个名为AD.SchDoc的原理图文件。
3 放置元件放置如图2所示的所有文件。
图2 放置元件、电源、底线
4 放置总线
单击工具菜单，或者单击菜单Place/Bus，绘制总线。
如图3所示
图3 绘制总线
5 放置分支线
单击工具菜单，或者单击菜单Place/Bus Entry，绘制总线分支。
如图4所示
图4 绘制分支线
6 放置分支上的网络标号
单击工具菜单，或者单击菜单Place/Net Lable，放置网络标号。
如图5所示
图5 放置分支上的网络标号
7 放置其余导线、网络标号
利用导线和网络标号工具，放置其余需要连接的导线和网络标号，如图6所示。
图6 放置其余导线和网络标号
8 放置I/0端口
单击工具菜单，或者单击菜单Place/Port，放置I/0端口。
如图7所示
图7 放置I/0端口
9 添加说明性文字
10 保存，绘制完成后如图8所示。
图8 模数转换电路原理图。
