人教版九年级物理欧姆定律计算题速算技能训练检测题AB卷(阶梯训练)

欧姆定律基础过关一、选择题1.在一段电阻不变的导体两端加20 V 电压时,通过的电流为1 A;现在把该导体两端的电压减小到5 V,则此时通过该导体的电流和该导体的电阻分别为( )A.0.25 A　5 ΩB.0.25 A　20 ΩC.1 A　5 ΩD.1 A　20 Ω2.在如图1所示的电路中,当闭合开关后,两个电压表指针都向右偏转相同角度,则电阻R1和R2的阻值之比为( )图1A.1∶1B.1∶5C.4∶1D.4∶53.如图2所示,电源电压保持不变,开关S闭合后,灯L1和L2都正常发光,甲、乙两个电表示数之比为4∶3,此时灯L1和L2的电阻之比为( )图2A.1∶3B.3∶1C.3∶4D.4∶34.[中考真题·广安]如图3所示,电源电压不变,R1为定值电阻,开关S闭合后滑片向右移动时,下列说法错误的是( )图3A.电压表测的是R1两端电压B.电流表示数变大C.电压表示数变小D.电压表与电流表示数之比不变5.[中考真题·吉林]如图4所示,电源电压不变,闭合开关后,将滑动变阻器的滑片向右移动时,电路中( )图4A.电流表的示数变大B.电压表的示数不变C.电路的总电阻变小D.小灯泡的亮度变暗6.(多选)[中考真题·辽阳]如图5所示,电源电压不变。

闭合开关,灯泡正常发光,电压表和电流表均正常。

滑动变阻器的滑片从中点向右移动的过程中,下列说法正确的是( )图5A.灯泡亮度变暗B.电压表V与电流表A1示数的乘积变小C.电压表V与电流表A2示数的比值变小D.电流表A1与电流表A2示数之差不变7.[中考真题·宜昌]交警查“酒驾”的测试仪内部有一个酒精气体传感器,它是一种气敏电阻,其阻值随酒精气体浓度的增大而减小。

测试仪电路主要由气敏电阻R、定值电阻R0和电压表组成,酒精气体的浓度通过电压表示数反映,司机呼出的酒精气体浓度越大,电压表的示数就越大。

图6中的电路符合要求的是( )图68.[中考真题·荆门]将电阻R和灯泡L接在图7甲所示的电路中,电源电压保持不变。

2023-2024学年人教版九年级物理同步训练单元测试卷：第十七章欧姆定律（较难）一、选择题1．如图所示是探究电流与电阻关系的电路，电源电压恒为3 V．在AB间接入10Ω的定值电阻R，闭合开关移动滑片P，使电压表示数为2V，读出电流表示数．接着断开开关，取下10Ω的电阻，换上5Ω定值电阻后就闭合开关，此时电压表示数以及应进行的操作是（）A．小于2V；应将滑片P向左移，使电压表示数仍为2VB．小于2V；应将滑片P向右移，使电压表示数仍为2VC．大于2V；应将滑片P向左移，使电压表示数仍为2VD．大于2V；应将滑片P向右移，使电压表示数仍为2V2．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω 1A”B．“15Ω 15A”C．“20Ω 2A”D．“50Ω 2A”3．如图1所示，电压表已与被测电阻并联，小明将该部分电路与电源、开关连接，三电阻串联，改变电压表位置（量程不变），测得R1、R2、R3两端电压表示数分别如图2甲、乙、丙所示，下列说法正确的是（）A．R1电阻的左端应接电源的正极，R3电阻的右端应接电源的负极B．根据串并联电路的电压规律可知，电源电压为5.5VC．图1中只将B导线改接到R1电阻的左端，能测出R1两端的电压D．R1、R2电阻之比为4：254．如图甲所示的电路中，电源电压恒定，闭合开关S，移动滑片P（从最大阻值处开始移动），电压表的示数U与电流表的示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为4VB．滑片P在中点时，电路在10s内产生的总热量为18JC．滑片P在最右端时，电流在10s内通过R0做的功为8JD．R0最大功率为3.6W时，电路在1min内消耗的电能为3.6J5．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

2024-2025学年九年级物理全册单元测试卷（人教版）第17章欧姆定律（B卷•培优卷）注意事项：1．测试范围：人教版九年级全册第17章。

一．电流与电压和电阻的关系（共6小题）二．图像分析（共6小题）三．动态电路（共12小题）四．取值问题（共6小题）五.综合计算（共3小题）一．电流与电压和电阻的关系（共6小题）1．实验电路如图所示，下列说法正确的是（）A．闭合开关，向左移动滑片小灯泡变暗B．闭合开关，向右移动滑片电压表示数变小C．这个电路可以探究电功率与电压的关系（只利用图中器材）D．这个电路可以探究电流与电压的关系【答案】B【解答】解：A、闭合开关，向左移动滑片，滑动变阻器接入电路中的电阻减小，电路中的电流增大，小灯泡变亮，故A错误；B、闭合开关，向右移动滑片，滑动变阻器的电阻增大，根据串联分压的特点，电阻大分的电压大，故电压表的示数变小，故B正确；C、探究电功率与电压的关系时，要控制电阻不变，而灯丝电阻会随温度的升高而增大，因此这个电路不能探究电功率与电压的关系（只利用图中器材），故C错误；D、在探究电流与电压的关系的实验中，应控制电阻不变，而灯丝电阻会随温度的升高而增大，故这个电路不能探究电流与电压的关系，故D错误。

故选：B。

2．某同学在探究“电流跟电阻的关系”时，收集到的数据如下表，根据表中数据可得出的结论是（）电阻R/Ω102030电流I/A0.300.150.10A．电压一定时，电流与电阻成反比B．电压一定时，电流与电阻成正比C．电阻一定时，电流与电压成正比D．电阻一定时，电流与电压成反比【答案】A【解答】解：由表中数据，电流与电阻之积为：U＝IR＝0.30A×10Ω＝0.15A×20Ω＝0.10A×30Ω＝3V，为一定值，故可得出结论：电压一定时，电流与电阻成反比。

只有A正确；故选：A。

3．如图所示，在探究电流与电阻关系实验时。

正确的操作是（）A．保持R2滑片的位置不动B．保持电路中电流不变C．保持R1不变，调节R2的滑片到不同的适当位置D．更换R1，调节R2的滑片到不同的适当位置【答案】D【解答】解：A、换用不阻值的定值电阻时，R2滑片的位置要改变，才能保持R1两端的电压不变，故A错误；B、由于电压表示数保持不变，改变定值电阻的阻值，根据I＝可知，通过电路中的电流会发生改变，故B错误；C、要探究电流与电阻的关系，电阻R1是变量，需要改变R1的阻值，故C错误；D、根据上述分析可知，更换R1后，调节R2的滑片到不同的适当位置，保持R1两端的电压不变，故D正确率。

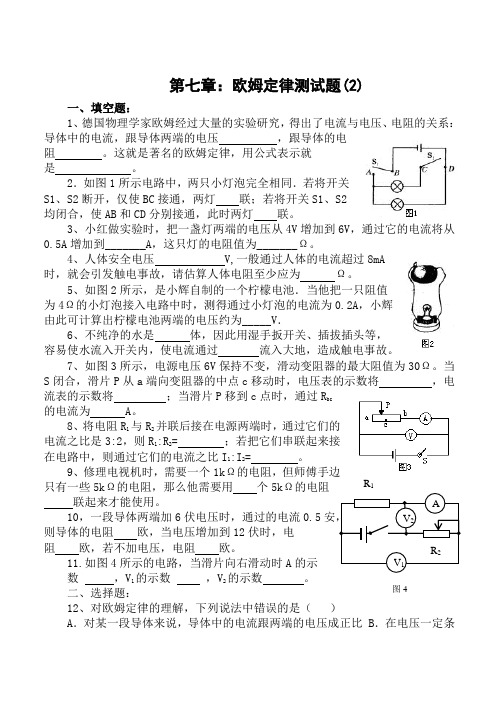

第七章：欧姆定律测试题(2)一、填空题： 1、德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压 ，跟导体的电阻 。

这就是著名的欧姆定律，用公式表示就是 。

2．如图1所示电路中，两只小灯泡完全相同．若将开关S1、S2断开，仅使BC 接通，两灯 联；若将开关S1、S2均闭合，使AB 和CD 分别接通，此时两灯 联。

3、小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到_______A ，这只灯的电阻值为_______Ω。

4、人体安全电压 V,一般通过人体的电流超过8mA 时，就会引发触电事故，请估算人体电阻至少应为 Ω。

5、如图2所示，是小辉自制的一个柠檬电池．当他把一只阻值为4Ω的小灯泡接入电路中时，测得通过小灯泡的电流为0.2A ，小辉由此可计算出柠檬电池两端的电压约为_____V ．6、不纯净的水是 体，因此用湿手扳开关、插拔插头等，容易使水流入开关内，使电流通过 流入大地，造成触电事故。

7、如图3所示，电源电压6V 保持不变，滑动变阻器的最大阻值为30Ω。

当S 闭合，滑片P 从a 端向变阻器的中点c 移动时，电压表的示数将 ，电流表的示数将 ；当滑片P 移到c 点时，通过R bc 的电流为 A 。

8、将电阻R 1与R 2并联后接在电源两端时，通过它们的电流之比是3:2，则R 1:R 2= ；若把它们串联起来接在电路中，则通过它们的电流之比I 1:I 2= 。

9、修理电视机时，需要一个1k Ω的电阻，但师傅手边只有一些5k Ω的电阻，那么他需要用 个5k Ω的电阻 联起来才能使用。

10，一段导体两端加6伏电压时，通过的电流0.5安， 则导体的电阻 欧，当电压增加到12伏时，电 阻 欧，若不加电压，电阻 欧。

11.如图4所示的电路，当滑片向右滑动时A 的示数 ，V 1的示数 ，V 2的示数 。

二、选择题：12、对欧姆定律的理解，下列说法中错误的是（ ）A ．对某一段导体来说，导体中的电流跟两端的电压成正比B ．在电压一定条AV 1 V 2 R 1R 2图4件下，导体中的电流跟导体电阻成反比 C ．导体中电流的大小由两端电压和电阻共同决定其大小D ．导体中电流跟两端电压和电阻无关13、由欧姆定律公式可导出R ＝U ／I ，对此表达式下面说法中正确的是（ ） A ．导体两端电压为零时，导体的电阻为零 B ．导体两端电压越大，导体的电阻越大C ．通过导体的电流越大，导体的电阻越小D ．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示14、当某导体两端的电压为3V 时，通过导体的电流为0.3A ，如果导体两端电压再增加6V ，那么导体中的电流为（ ）A ．0.9AB ．0.6AC ．0.3AD ．0.1A 15、一个额定电压为3.8V 的小灯泡，小明在1.2V 下测出它的电阻，接着又将灯泡两端电压调到3.8V 测出其电阻，小明发现后一次电阻比第一次大得多，这是因为 （ ）A ．实验方法不对B ．实验误差C ．导体的电阻跟温度有关D ．实验错误14、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，连成如图5所示情况，那么当开关闭合后：（ ）A ．电流表和电压表都被损坏B ．电流表和电源损坏，电压表示数为零C ．电流表损坏，电压表有示数D ．电流表示数为零，电压表有示数15、如图6所示，我国古建筑上的屋脊中央常装有铜葫芦，其作用是（ ）A ．美观B ．相当于风铃C ．相当于避雷针D ．避邪16、如图7所示的电路，闭合开关，两灯都不亮，且电流表和电压表的指针都不动；现将两灯L1和L2的位置互换，再闭合开关S 时，发现两灯仍不亮，电流表指针仍不动，但电压表指针有了明显的偏转，则该电路故障可能是（ ）A 、灯泡L1的灯丝断了B 、灯泡L2的灯丝断了C 、从a 点经电流表到开关的这段电路中某处断路D 、电流表和两个灯泡都坏了 三、实验、探究题： 18、（1）如图8所示，连接灯泡电源线短路，试画出其等效电路图，并说明会出现什么后果： 。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案学校:___________班级：___________姓名：___________考号：___________一、单选选择题1．由欧姆定律I= U R推得R=U I，下列说法中正确的是（）A．导体的电阻与导体两端电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻是导体本身的决定的，与导体两端是否存在电压无关；但可以由它两端的电压与通过它的电流比值可求出电阻值的大小D．以上说法都不对2．由欧姆定律公式I= U R变形得R= U I，结合所学电学知识，判断下列说法正确的是（）A．导体的电阻跟通过导体的电流成反比B．如果导体被拉长，则其电阻将变小C．如果通过导体的电流变小，导体的电阻将变大D．导体两端电压增大时，电流也增大，但其比值不变3．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时（）A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大4．三只定值电阻的比值为R1：R2：R3=1：2：3，将它们并联后接入电路，通过各个电阻的电流强度之比I1：I2：I3相应为（）.A．1：2：3B．3：2：1C．6：3：2D．2：3：65．如果在“探究电流跟电压的关系”中，按照图7-1-5的电路图连接了电路，各表的正负接线柱和量程均正确，结果会（）图7-1-5A．电流表被烧坏B．电压表被烧坏C．电流表示数为0D．电压表示数为06．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图象．对此作出的判断中，错误的是A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A7．某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误．．的是（）A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当导体b两端电压是1V时，通过b导体中的电流为0.1AD．将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0.2A8．如图所示的电路中，电源电压相同且不变，灯L1，L2规格相同，闭合开关S，电流表示数最大的是（）A．B．C．D．二、填空题9．将两个阻值比为1∶2的定值电阻R1、R2串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为，R2＝Ω；若把它们并联接入同一电路，则通过R1和R2的电流比为，R1的电功率P1＝W。

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

第17章 欧姆定律（B 卷·能力提升练）班级___________ 姓名___________ 学号____________ 分数____________（考试时间：90分钟 试卷满分：100分）一、选择题（每小题3分，共42分，只有一个选项符合题意）1．由欧姆定律I =U R 变形可得R =U I，以下说法正确的是（ ）A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体的电阻由它两端的电压和通过它的电流的比值决定2．有一根阻值为R 的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。

则AB 间的电阻为（ ）A ．RB ．R4 C ．3R 4 D ．3R 163．如图所示的电路中，电阻阻值R 1＞R 2。

开关S 闭合后，电阻R 1、R 2两端的电压分别为U 1、U 2，通过R 1、R 2的电流分别为I 1、I 2，下列判断正确的是（ ）A ．U 1＜U 2B ．U 1＝U 2C ．I 1＞I 2D ．I 1＝I 24．如图所示，是定值电阻R 和小灯泡L 中电流随电压变化的图象，由图象可知（ ）A ．乙是小灯泡的I —U 图象B ．定值电阻的阻值为5ΩC ．定值电阻R 和小灯泡L 并联接在4V 的电源上，干路中的电流是1.2AD．定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A5．将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6AB．一定大于2.4AC．一定大于0.6A，但小于1.2AD．一定大于1.2A，但小于2.4A6．如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V7．如图所示的电路中，电源电压不变。

2018年欧姆定律计算题速算技能训练检测题A 1：某实验中测得一个未知电阻的电压为4.8V ，流过的电流是0.3A ，求该电阻的阻值。

(5分)2：如图1-3电流表的示数为0.2A ，电压表示数为3.6V ，R 2=12Ω，则电阻R 1=？电源电压U =?(5分)图1-33如图1-4所示，已知电源电压U=14V ,S 闭合时，电压表示数为4V ，R 2电流表示数为0.5A ，求电阻R 1=？(5分)R 1R 1图1-45、如图1-6所示，已知R 1=20Ω,R 2=5Ω,电流表A 1的示数为0.2A,求电流表A 的示数。

(5分)图1-66、已知R 1与R 2串联，R 1 =6，U 1 =12V ，U 2 =4V 求：R 2 =？（自己画图）(5分)7、有一只小灯泡，它正常发光时灯丝电阻为10Ω，正常工作时两端电压是4V 。

如果我们只有6V的电源，要使小灯泡正常发光，应串联一个多大的电阻？（自己画图）(6分)8、如图2-3所示的电路，电压U 为24V ，电流表的示数为1.2A ，电压表的示数为6V ，求电阻R 1的阻值？(6分)图2-39．如图2-9，R 1=2Ω，R 2=3Ω，电压表的示数为1V 。

求：R 2两端的电压和电源电压。

(6分)图2-910、有两个电阻，R 1=20Ω，R 2=30Ω，并联后接在电压为6V 的电源上（画出电路图分析），求：（1）支路电流I 1、I 2（2）干路电流I （3）并联后的总电阻R (6分)11．如图7-2所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，13．如图5-20所示，滑动变阻器的变阻范围为0~20Ω，闭合开关，当滑片在左端时电压表、电流表的求：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。

(6分)12：如图1-5所示，开关K闭合前，电流表示数为0.3A,开关K闭合后，电流表示数为0.5A,求R2=？(8分)13.如图4-2所示，R=8Ω,R'是滑动变阻器，滑片P在左端时电压表示数10V；调节R'的滑片到右端时，电压表示数为4V，求R'的最大阻值。

电学专项训练：欧姆定律计算题1、如图所示，电源电压恒为10V，电阻R1为20Ω，当开关S闭合后，电压表的示数为6V。

求：（1）电阻R1两端的电压；（2）R2的阻值2、如图所示，电源是由四节新干电池组成，电阻R2为10Ω，当开关S闭合后，电压表的示数为4V，求：（1）电阻R1两端的电压；（2）R1的阻值（3）电路中的总电阻3、如图所示，电源电压恒为15V，电阻R1为10Ω，电阻R2为20Ω，当开关S闭合后，求：（1）电路中的电流；（2）电压表的示数4、如图所示，电源电压为6V，定值电阻R1＝30Ω，定值电阻R2＝10Ω，闭合开关S，求：（1）电流表A1的示数；（2）电流表A2的示数5、如图所示，定值电阻R1＝15Ω。

闭合开关S，电流表A2的示数为0.4A，则电流表A1的示数为0.3A，求：（1）电源电压（2）定值电阻R2的阻值。

6、如图所示，定值电阻R2＝10Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求：（1）电源电压（2）定值电阻R1的阻值。

7、如图所示，电源电压恒定，R1＝30Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.6A,求：（1）电源电压；（2）R2阻值是多少？8、如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V。

求：（1）R1阻值（2）R2阻值（3）电源电压9、如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：（1）电源电压（2）当开关S1、S2都闭合时，S3断开，电流表的示数多大？10、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开，S2闭合，电流表示数为0.3A，求：（1）R1阻值（2）R2阻值（3）电源电压11、如图所示电路中，电阻R1的阻值为40Ω，当开关S1和S2都闭合时，电流表示数为0.3A；当只闭合S2时，电流表示数为0.2A。

给我一个支点，可以撬起整个地球。

——阿基米德2020-2021学年度第一学期九年级物理上册欧姆定律及动态电路练习1.如图所示，1R =2R =10Ω，电压表2V 的示数为1.5V ，则 ( ) A.电压表1V 与电压表2V 的示数之比为2:1 B.2R 中的电流为0.2 AC.电源电压为4.5VD.1R 与2R 两端电压之比为2:12.在10秒钟内通过某导体横截面的电荷量是4库，则通过该导体的电流为 安;若该导体的电阻为20欧，则它两端的电压为 伏。

3.当某导体两端电压是3V 时，通过它的电流是0.3A ，则该导体的电阻是 Ω;当它两端电压为0V 时，该导体的电阻为 Ω。
