中考物理欧姆定律提高练习题压轴题训练附答案

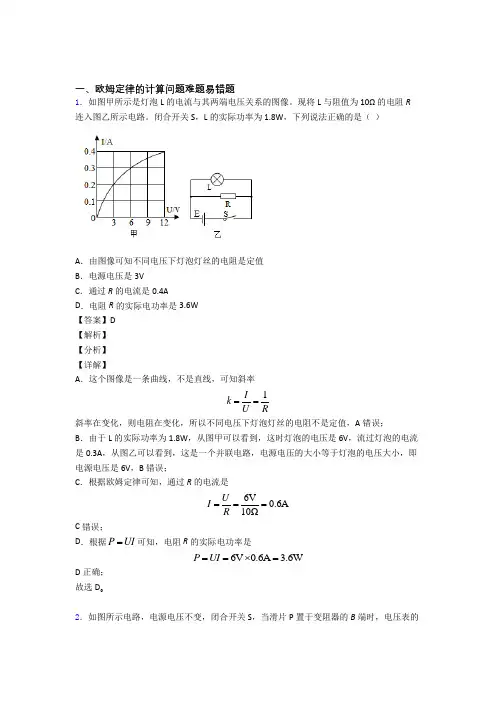

一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。

现将L与阻值为10Ω的电阻R 连入图乙所示电路。

闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。

2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。

下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。

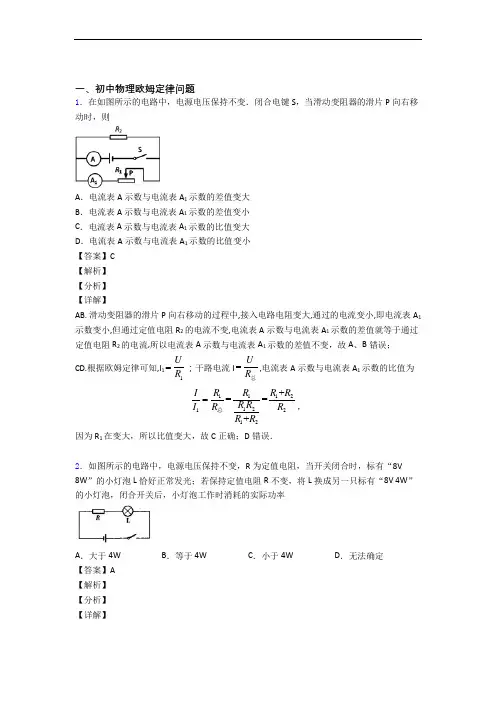

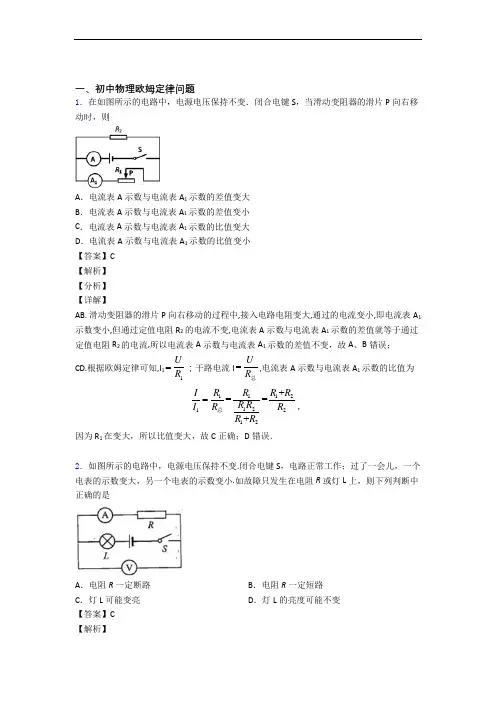

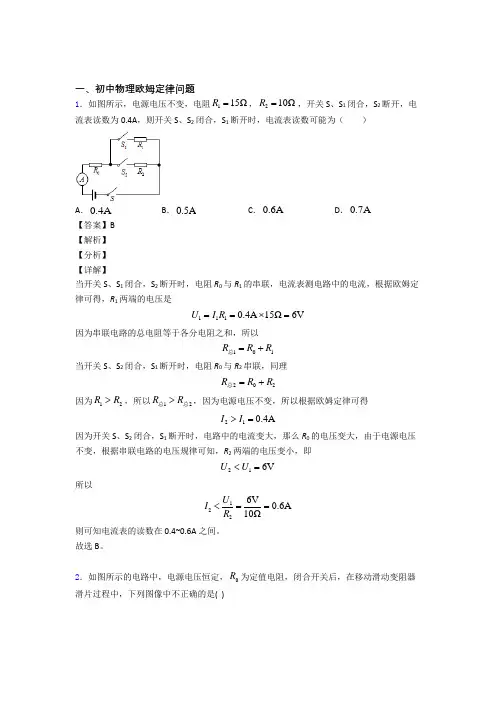

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI=可知灯的额定电流是LLL1.5W0.5A3VPIU===额额额还可知道灯泡的电阻是LLL3V6Ω0.5AURI===额额因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是max L0.5AI I==额由此可计算得电路中的最小总电阻是minmax9V18Ω0.5AURI===总那么滑动变阻器接入电路的最小阻值是Lmin min-18Ω-6Ω12ΩR R R===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax6Ω24Ω30ΩR R R=+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。

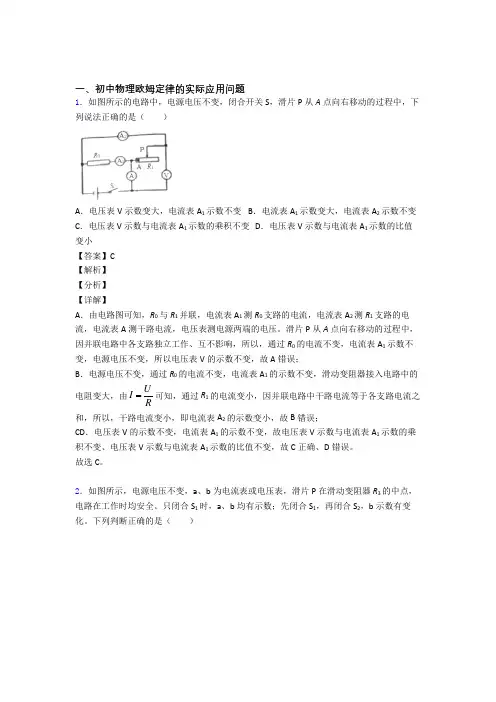

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。

滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。

故选C。

2．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。

只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。

下列判断正确的是（）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A ．若a 是电流表，当S 1闭合后，电源短路，所以a 是电压表，故A 正确；B ．只闭合S 1，电路为串联电路，三电阻串联，再闭合S 2，R 1被短路，如果b 是电流表，因为R 1和R 2一直被短路，电路总电阻不变，b 的读数不变。

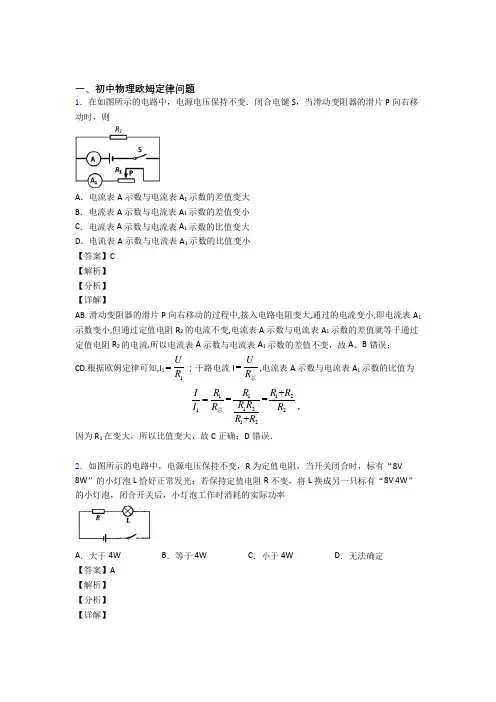

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。

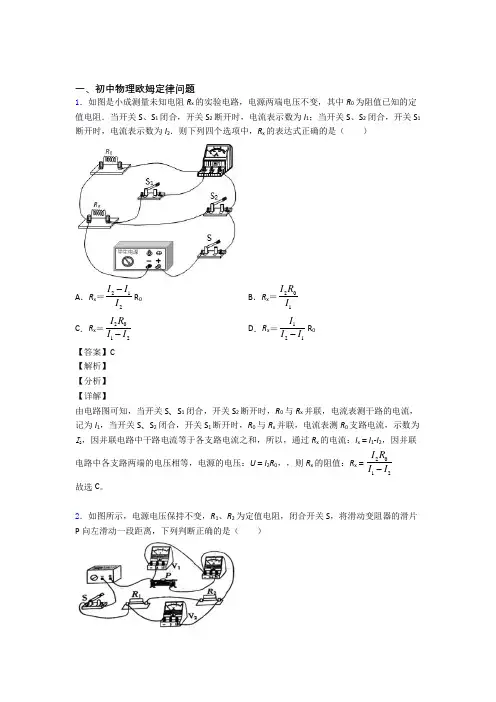

一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212I I I -R 0B ．R x ＝201I R IC ．R x ＝2012I R I I -D ．R x ＝121I I I -R 0【答案】C 【解析】 【分析】 【详解】由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。

2．如图所示，电源电压保持不变，R 1、R 2为定值电阻，闭合开关S ，将滑动变阻器的滑片P 向左滑动一段距离，下列判断正确的是（ ）A ．电压表V 1的示数一定变大B ．定值电阻R 1与R 2消耗的电功率之和一定变小C ．电压表V 1示数的变化的大小小于电压表V 2示数的变化的大小D ．电压表V 1示数的变化的大小与电流表示数的变化的大小的比值不变 【答案】ABD 【解析】 【分析】 【详解】实物图转化为电路图，如下图所示；从电路图可以看到，这是一个串联电路，滑动变阻器、定值电阻R 1、R 2串联接在电路中，电压表V 1测的是滑动变阻器的电压，电压表V 2测的是定值电阻R 1和R 2的电压之和；A ．闭合开关S ，将滑动变阻器的滑片P 向左滑动一段距离，电路中的总电阻变大，电流变小，根据U IR =可知，定值电阻R 1、R 2的总阻值大小不变，那么它们两端的电压在变小，根据串联电路的电压规律可知，滑动变阻器的电压在变大，即电压表V 1的示数在变大，A 正确；B ．由上述可知，定值电阻R 1与R 2的总阻值之和是不变的，其电流在变小，根据2P I R =可知，定值电阻R 1与R 2消耗的电功率之和一定变小，B 正确；C ．这是一个串联电路，电压表V 1的示数与电压表V 2示数之和等于电源电压的大小，电源电压大小不变，那么在将滑动变阻器的滑片P 向左滑动一段距离过程中，电压表V 1的示数增加量等于电压表V 2示数的减小量，即电压表V 1示数的变化的大小等于电压表V 2示数的变化的大小，不是小于，C 错误；D ．电压表V 1示数的变化的大小等于电压表V 2示数的变化的大小，根据U IR =可知()()''12221212--U U U U I R R I R R ∆=∆==++那么22112'-U U U R R I I I I∆∆∆+===∆∆ 由于定值电阻R 1与R 2的总阻值之和是不变的，即12R R +大小不变，那么1U I∆∆大小不变，即电压表V 1示数的变化的大小与电流表示数的变化的大小的比值不变；D 正确。

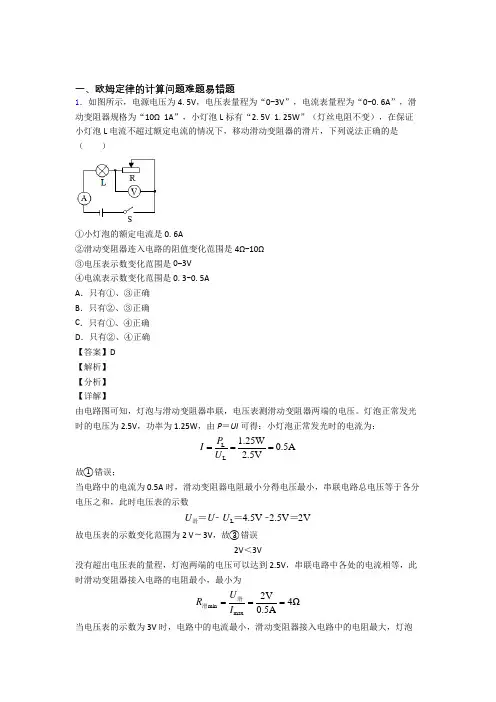

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω ③电压表示数变化范围是0-3V ④电流表示数变化范围是0.3-0.5A A ．只有①、③正确 B ．只有②、③正确 C ．只有①、④正确 D ．只有②、④正确 【答案】D 【解析】 【分析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。

灯泡正常发光时的电压为2.5V ，功率为1.25W ，由P ＝UI 可得：小灯泡正常发光时的电流为：L L 1.25W 0.5A 2.5VP I U === 故①错误；当电路中的电流为0.5A 时，滑动变阻器电阻最小分得电压最小，串联电路总电压等于各分电压之和，此时电压表的示数L 4.5V 2.5V 2V U U U 滑＝﹣＝﹣＝故电压表的示数变化范围为2 V3V ，故③错误2V ＜3V没有超出电压表的量程，灯泡两端的电压可以达到2.5V ，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为min max 2V4Ω0.5AU R I ===滑滑 当电压表的示数为3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压L max 4.5V 3V 1.5V U U U '=-=-=滑灯泡的电阻L L L 2.5V5Ω0.5A U R I === 电路中的最小电流L min L 1.5V0.3A 5ΩU I R === 电路中电流变化的范围是0.3A ～0.5A ，故④正确； 滑动变阻器接入电路中的最大阻值max max 3V10Ω0.3Amin U R I ===滑滑 滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。

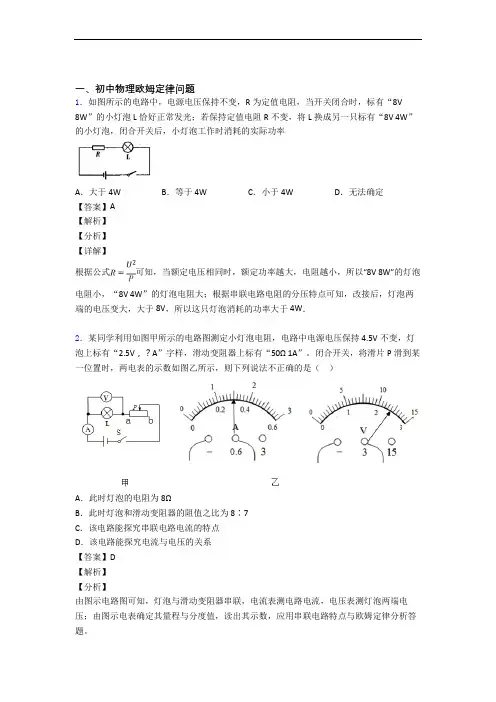

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

3．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I —1R图像，如图乙，由图可知（ ）A ．定值电阻两端电压控制为2V 不变B ．当电流为0.2A 时，电阻R 为0.1ΩC ．当滑片向右移时，电压表数变大D ．当电流分别为0.25A 和0.5A 时，接入电路的导体的电阻之比为1:2 【答案】A 【解析】 【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

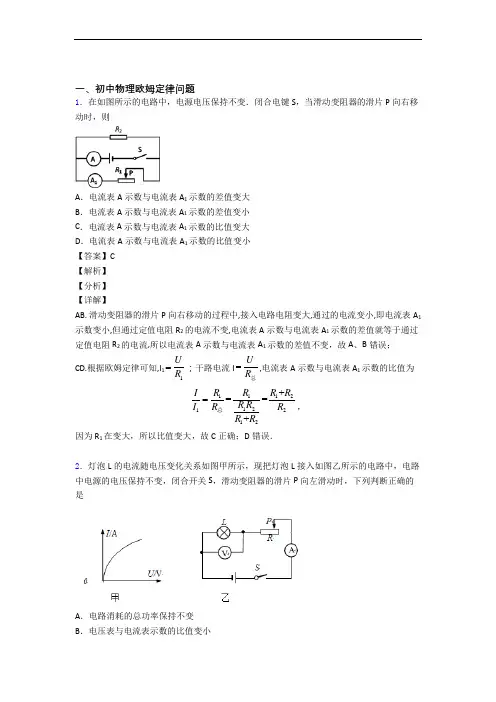

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．两江的物理大组长在测完电阻后，把测量过的一个灯泡和一个定值电阻串联起来进行图象，小灯泡和电阻的连接情况实验．图甲中的A、B分别为小灯泡和定值电阻的I U如图乙所示，电源电压8 V，下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．定值电阻的阻值为0.05ΩD．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

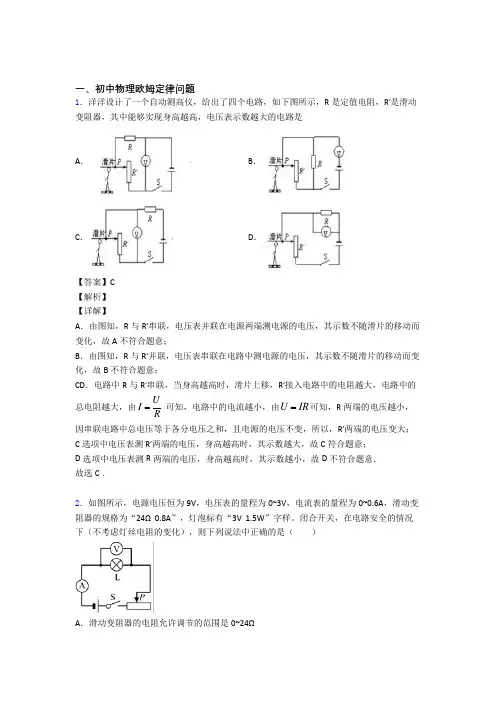

3．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R 是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A ．B ．C ．D ．【答案】C 【解析】 【详解】A ．由图知，R 与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A 不符合题意；B ．由图知，R 与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B 不符合题意；CD ．电路中R 与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UI R=可知，电路中的电流越小，由U IR =可知，R 两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．4．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

一、初中物理欧姆定律问题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图甲是一个用电压表的示数反映温度变化的电路图，其中电源电压U=4.5 V，电压表量程为 0～3 V，R0是阻值为200 Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。

闭合开关 S，下列说法正确的是（）A．环境温度越高，电压表的示数越小B．电压表示数的变化范围 0~3VC．此电路允许的最高环境温度为 80℃D．环境温度越高，R1消耗的电功率越大【答案】C【解析】【分析】【详解】由电路图可知，R1与R0串联，电压表测R0两端的电压；A．由图乙可知，环境温度越高时，热敏电阻R1的阻值越小，电路中的总电阻越小，由UIR=可知，电路中的电流越大，由U IR=可知，R0两端的电压越大，即电压表的示数越大，故A错误；B．由图乙可知，R1与t的关系为一次函数，设1R kt b=+把R1=250Ω、t=20℃和R1=200Ω、t=40℃代入可得250Ω20k b=⨯+℃，200Ω40k b=⨯+℃解得k=-2.5Ω/℃，b=300Ω，即1( 2.5Ω/300R t=-⨯+℃)℃当t=0℃时，热敏电阻的阻值R1=300℃，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流1014.5V=0.009A200Ω+300ΩUIR R=+=此时电压表的示数0100.009A200Ω 1.8VU I R==⨯=所以，电压表示数的变化范围为1.8V～3V，故B错误；C．当电压表的示数'03VU=时，热敏电阻的阻值最小，测量的环境温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流'23V=0.015A200ΩUIR==因串联电路中总电压等于各分电压之和，所以，此时热敏电阻两端的电压104.5V-3V=1.5VU U U'=-=则此时热敏电阻的阻值1121.5V=100Ω0.015AURI'==由图像可知，此电路允许的最高环境温度为80℃，故C正确；D．热敏电阻的阻值为R1时，电路中的电流01UIR R=+R1消耗的电功率()()2222 211122222200110011010101011111(2244)U U U U UP I R RR R R R R R R R R RR R R R R RRR RR R ======++-++++-+当R1=R0=200Ω时，热敏电阻消耗的电功率最大，因环境温度升高时，热敏电阻的阻值从300Ω减小到100Ω，所以，R1消耗的电功率先增大后减小，故D错误。

一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212I I I -R 0 B ．R x ＝201I R I C ．R x ＝2012I R I I - D ．R x ＝121I I I -R 0 【答案】C【解析】【分析】【详解】 由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。

2．如图所示是某车间自动除尘装置的简化电路图。

空气中尘埃量较少时，光源发出来的光被挡板挡住了。

当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。

若图中a 、b 一个是除尘器，一个是指示灯，则下列说法正确的是（ ）A．电磁继电器利用电磁感应原理工作B．光敏电阻的阻值随光照强度的增大而增大C．控制电路的电流随光照强度的增大而增大D．a是指示灯，b是除尘器【答案】CD【解析】【分析】【详解】A．电磁继电器是利用电流的磁效应原理工作的，A错误；BC．由题意可知，衔铁被吸下，说明电磁铁的磁性增强了，电路中的电流变大，电源电压不变，根据URI可知，电路中的电阻变小，即光敏电阻的阻值变小，这时光照强度是增强的，所以光敏电阻的阻值随光照强度的增大而减小，控制电路的电流随光照强度的增大而增大，B错误、C正确；D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下的，这时b接入电路，a没有接入电路，所以b应该是除尘器，a是指示灯，D正确。

一、欧姆定律的计算问题难题易错题1．如图所示的电路，电源电压恒为4.5 V ，电流表的量程为0～0.6 A ，电压表的量程为0～3 V ，定值电阻R ＝5 Ω，滑动变阻器的最大阻值为50 Ω．闭合开关S ，移动滑片P 的过程中，下列说法正确的是( )A ．电压表的示数变化范围是0~3VB ．电压表与电流表示数的比值不变C ．滑动变阻器允许的调节范围是2.5～10ΩD ．电流表的示数变化范围是0～0.3 A 【答案】C 【解析】 【分析】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化； (2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化； (3)当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压；当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案． 【详解】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流； B ．由UR I=可知，电压表与电流表的示数比值等于滑动变阻器接入电路中电阻，则滑片移动时，滑动变阻器接入电路中的电阻发生变化，电压表与电流表的示数比值变化，故B 错误；ACD ．当电流表的示数max I =0.6A 时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，此时电路中的总电阻：max 4.5V7.5Ω0.6AU R I ===总，因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总，此时电压表的示数：min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑；当电压表的示数max U =3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以R 两端的电压：R max 4.5V 3V 1.5V U U U =-=-=，因串联电路中各处的电流相等，所以电路中的电流：R min 1.5V0.3A 5ΩU I R ===， 滑动变阻器接入电路中的最大阻值：max max min 3V10Ω0.3AU R I ===滑，故电压表的变化范围是1.5~3V ，电流表的变化范围是0.3∼0.6A ，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD 错误、C 正确． 【点睛】本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联电路中的应用．2．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

2．如图甲所示，R 1为定值电阻，滑动变阻器R 2的滑片从a 端滑到b 端的过程中，R 2消耗的电功率P 与其两端电压U 的关系图像如图乙所示，下列说法正确的是（ ）A ．R 1的阻值为20 ΩB ．当R 2接入阻值为50 Ω时它的功率最大C ．电源电压为6 VD ．该电路消耗的最大电功率为0.9 W 【答案】C 【解析】 【分析】 【详解】AC ．从图乙可以看到，当滑动变阻器两端电压是2V 时，其功率是0.8W ，可计算得到这时电路中的电流是1110.8W 0.4A 2V P I U === 同理，当滑动变阻器两端电压是5V 时，其功率是0.5W ，电路中的电流是2220.5W0.1A 5VP I U === 设电源电压是U 电源，可以得到关系式10.4A 2V R U ⋅+=电源10.1A 5V R U ⋅+=电源解得110ΩR =、6V U =电源；A 错误、C 正确；B ．从图乙可以看到，当滑动变阻器两端电压是5V 时，其功率是0.5W ，这时滑动变阻器接入电路的阻值大小是()225V 50Ω0.5WR ==当R 2接入阻值为50 Ω时它的功率不是最大，B 错误；D ．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V 3.6W 10ΩU P R ===电源 D 错误。

一、初中物理欧姆定律问题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。

故D 正确为答案．2．小华连接了如图甲所示的电路，电流表的量程为0～3A ，两滑动变阻器的最大阻值相等，闭合开关S 、S 1，将变阻器R 2滑片置于最下端，将变阻器R 1滑片从最下端向最上端移动；闭合开关S 、S 2，将变阻器R 2滑片由最下端逐渐向上移动至最上端。

两种情况电流表示数与电压表示数变化情况如图乙，下列说法正确的是（ ）A ．电源电压为6VB ．定值电阻R 0的阻值为10ΩC ．电路中消耗的最大功率为3. 6WD ．同时闭合三开关，将变阻器R 2滑片置于最上端，滑动变阻器R 1的取值范围为2. 5Ω~20Ω【答案】ABD【解析】【分析】【详解】A ．闭合开关S 、S 1，1R 与2R 串联，电流表测电路中的电流，电压表测1R 两端的电压，将变阻器R 2滑片置于最下端，则是将2R 的最大阻值连入了电路，将变阻器R 1滑片从最下端向最上端移动，1R 连入电路的电阻变小，则电路的总电阻变小，电源电压不变，电路中电流变大，根据I =U R可知2R 两端电压变大，则电压表示数变小，由图乙电压随电流增大而减小的图像知，1R 阻值最大时，分压最大为3V ，因两滑动变阻器的最大阻值相等，所以电源电压为U 电源=3V+3V=6V由图像可知1R 阻值为0时，此时电路中的电流最大为0.3A ，两滑动变阻器的最大阻值相等，1R 与2R 的最大阻值为1R 大=6V 0.30A=20Ω 故A 正确； B ．闭合开关S 、S 2，0R 与2R 串联，电流表测电路中的电流，电压表测0R 两端的电压，将变阻器R 2滑片由最下端逐渐向上移动至最上端，2R 连入电路的电阻变小，则电路的总电阻变小，电源电压不变，电路中电流变大，根据I =U R可知0R 两端电压变大，即电压表示数变小，由图乙电压随电流增大而增大的图像知，2R 阻值为0时，电路中电流最大为0.6A ，0R 两端电压最大为电源电压6V ，所以0R 的阻值为0R =U I 大=6V 0.6A=10Ω 故B 正确。

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．在如图所示的电路中，干路上的电流I恒为1A，滑动变阻器R1的规格为“15Ω 1A”，小灯泡L上标有“6V 3W”字样，定值电阻R2=10Ω。

若忽略温度对小灯泡L阻值的影响，则下列说法中正确的是（）A．当小灯泡L正常发光时，R l接入电路的电阻为6欧姆B．当小灯泡L正常发光时，该电路在10s时间内消耗的电能为30JC．当滑片P移到最左端时，通过小灯泡L的电流为1AD．当滑片P移到最左端时，电路的总功率最小且为10W【答案】D【解析】【分析】【详解】AB．当小灯泡L正常发光时，小灯泡L两端的电压是6V，根据并联电路的电压规律可知，滑动变阻器R1的电压也是6V，流过灯泡L的电流大小是L L L 3W0.5A 6VP I U === 而干路上的电流I 恒为1A ，那么流过滑动变阻器R 1的电流大小是1L -1A -0.5A 0.5A I I I ===那么根据UR I=可知，R l 接入电路的电阻是 1116V 12Ω0.5AU R I === R l 接入电路的电阻是12Ω；A 错误；当小灯泡L 正常发光时，小灯泡L 两端的电压是6V ，而定值电阻R 2两端的电压是221A 10Ω10V U IR ==⨯=那么电路的总电压是L 26V 10V 16V U U U =+=+=总该电路在10s 时间内消耗的电能是16V 1A 10s 160J W U It ==⨯⨯=总该电路在10s 时间内消耗的电能是160J ；B 错误；CD ．当滑片P 移到最左端时，灯泡L 被短路，通过小灯泡L 的电流是0；根据2P I R =可知，要求电路的总功率最小，而干路上的电流恒定，那么电路中的总电阻最小，从电路图可以看到，当滑片P 移到最左端时，接入电路的电阻只有R 2，这时总电阻最小，最小电功率是()22min 21A 10Ω10W P I R ==⨯=电路的总功率最小且为10W ；C 错误、D 正确。

一、初中物理欧姆定律问题1．如图所示电路中，电源电压恒定，定值电阻R 的阻值为10Ω．闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增大了5Ω，电流表示数减小了0.04A ，则电压表示数的变化是A ．增加了0.2 VB ．减少了0.2 VC ．增加了0.4 VD ．减少了0.4 V【答案】C【解析】【分析】【详解】 电阻和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I 1、I 2，R 两端的电压分别为U 1、U 2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大，由串联电路电压的规律，R 的电压减小； 122112U U U U U U I I R R R----=-=， 2112()0.04A 10Ω0.4V U U I I R -=-=⨯=，根据串联电路电压的规律得到变阻器增加的电压等于R 减小的电压，即电压表示数增加了0.4V ．故选C ．2．如图电路，电源电压不变，闭合S ，当滑片P 从a 端向b 端滑动时（ ）A ．电压表V 1示数与电流表A 示数比值不变B ．电流表A 示数变大，电压表V 2不变C ．电压表V 1示数与电流表A 示数的乘积增大D ．电压表V 2示数与电流表A 示数的乘积不变【解析】【分析】【详解】A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表A 测电路中的电流，电压表V 1示数与电流表A 示数比值为定值电阻R 1的阻值，所以其比值不变，故A 正确；B ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，所以分得的电压变小，即V 2示数变小；电路中的总电阻变小，所以电路中的电流变大，即A 示数变大，故B 错误；C ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，V 2示数变小，所以V 1示数变大，电流表A 的示数也变大，所以电压表V 1示数与电流表A 示数的乘积增大，故C 正确；D ．电压表V 2示数与电流表A 示数的乘积为滑动变阻器R 2的功率22222221112211222()()42U U U P I R R R R R R R R R R R R ====+-+++ 由上式可知，R 2的电功率随着R 2阻值的变化而变化，当R 2与R 1阻值相等时，R 2功率最大，故D 错误。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。

故选C。

3．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V。
