IQC培训教材-电子料检验知识

✓ 根据压敏电阻承受的电压特性可区分为三种类型：①浪涌抑制型 ②高功率型和高能型。
• 主要檢查項 1. 静态电容值、漏电流、电阻外观種類、材質、封装、丝印標示、 可焊性等（检验方法参考可焊性的检验）、核对动作电压是否 符合要求。
•9
目錄
压敏电阻的主要特性参数
➢ 标称压敏电压(V)：指通过规定持续时间的脉冲电流（一般为1m A 持续时间一般小于400mS）时压敏电阻器两端的电压值。
*用LCR電橋調測試參數"R"或萬用表電阻檔，在灵敏度测试箱内測量亮/暗阻值
•12
目錄
光敏电阻的主要特性参数
➢ 灵敏度：灵敏度是指光敏电阻不受光照射时的电阻值（暗电阻 ）与受光照射时的电阻值（亮电阻）的相对变化值。
➢ 光照特性：光照特性指光敏电阻输出的电信号随光照度而变化 的特性。随着光照强度的增加，光敏电阻的阻值开始迅速下降
• 主要檢查項 1. 标称电阻、RT电阻、电阻外观種類、材質、封装、丝印標示、 可焊性等（检验方法参考可焊性的检验）是否符合要求。
*用LCR電橋調測試參數"R"或萬用表電阻檔測量阻值
•15
目錄
附表——电阻器检查项目
检查内容
外 观
性能
检查项目
包装
插 件电 电阻 阻外
观
料
盘
、
贴编
片带
电 阻
电 阻
外
观
阻值 额定功率
•5
目錄
電阻器主要參數檢測
• 标称阻值 即电阻器表面标示的电阻值。基本单位为欧姆“Ω”，其它单
位还有“KΩ”，“MΩ”等。
*用LCR電橋調測試參數"R"或萬用表電阻檔測量电阻阻值 *电阻值大于10KΩ时选择并联方式，小于10 Ω时选择串联方式
•6
目錄
電阻器的常见不良
色环电阻常见不良项：
引脚氧化、卷曲、断落；色环脱落、模糊不清；本体汽孔、开裂 ；包装盒变形破烂等
贴片电阻常见不良项：
贴片料盘变形、编带破裂、反卷、孔位尺寸不符；丝印不清、脱 落；焊头氧化、裂、脱落；本体开裂等
引腳氧化
破裂
•7
目錄
可焊性检验
➢检验设备
焊锡槽,恒溫烙鐵，放大镜(20倍/40倍)
➢检验方法
将引脚以纵轴方向浸渍到235±5℃的焊槽中,保持2±0.5sec取出.或用 恒溫370 ±10℃的烙鐵加錫絲上錫， 2±0.5sec
➢要求
引脚经过浸渍或烙鐵上錫过后,表面必须覆盖有一层光滑明亮的焊锡, 引脚表面只充许有少量分散的针孔或未上锡的缺陷,且这些缺陷不得集
中在同一区域.
➢缺陷分类
严重缺陷
•8
目錄
A2-压敏电阻
✓ 一种限压型保护器件。在电路承受过压时进行电压钳位，吸收多 余的电流以保护敏感器件。
✓ 根据使用目的，可区分为两大类：①保护用压敏电阻，②电路功 能用压敏电阻。
可焊性
不良项目
不良状态
不良等级
CR MAJ MIN
料盒变形、破损
损伤部件或影响生产 对部件及生产无影响
√ √
色环不清
不能读值
√
色环脱落
不能读值
√
本体气孔
影响外观
√
本体破裂
√
引脚氧化
会导致焊接不良
√
引脚变形
IC

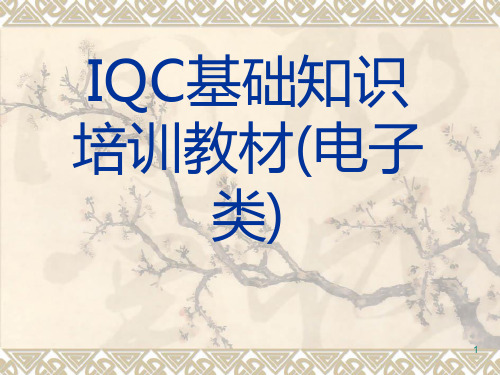

诚信铸就质量 创新引领未来
進料檢驗培训教材
電子元器件的检验
lecturer：Liu.jianbin
目录
• A-電阻器…………………………………………………… 5 • B-電容器 ………………………………………………… 17 • C-電感器 ………………………………………………… 22 • D-晶體二極管 …………………………………………… 27 • E-紅外接收管 …………………………………………… 34 • F-晶體三極管 …………………………………………… 36 • G-晶振 …………………………………………………… 41 • H-MCU …………………………………………………… 46
• 负温度系数热敏电阻器（NTC）在温度越高时电阻值越低。
• 临界温度热敏电阻（CTR）具有负电阻突变特性，在某一温度下，电 阻值随温度的增加激剧减小，具有很大的负温度系数
•14
目錄
热敏电阻的主要特性参数
➢ 标称阻值Rc：一般指环境温度为25℃时热敏电阻器的实际电阻值 ➢ 实际阻值RT：在一定的温度条件下所 测得的电阻值。 ➢ 额定工作电流IM：热敏电阻器在工作状态下规定的名义电流值。
•11
目錄
光敏电阻的主要特性参数
➢ 光电流、亮电阻：光敏电阻器在一定的外加电压下，当有光照 射时，流过的电流称为光电流，外加电压与光电流之比称为亮 电阻，常用“100LX”亮度測試。
➢ 暗电流、暗电阻：光敏电阻在一定的外加电压下，当没有光照 射的时候，流过的电流称为暗电流。外加电压与暗电流之比称 为暗电阻，常用“0LX”亮度測試。
•2
目錄
常用电子零件
電阻、電容、電感、晶振、二極管、三極管、集成電路
•3
目錄
常用电子零件
電阻、電容、電感、晶振、二極體、三極體、集成電路
•4
目錄
A-電阻器 • A1-常用電阻器
常規插件電阻 貼片電阻
水泥電阻
可調電阻
排阻
Байду номын сангаас
• 主要檢查項
1. 标称阻值、允许误差、电阻外观種類、材質、封装、丝印標示、 可焊性等（检验方法参考后面可焊性的检验）、额定功率核对 是否符合要求。
➢ 最大限制电压(V)：在压敏能承受的最大脉冲峰值电流Ip及规定波 形下压敏电阻两端电压峰值。
➢ 漏电流(mA)：漏电流也称等待电流，是指压敏电阻器在规定的温 度和最大直流电压下，流过压敏电阻器电流。
➢ 静态电容量（PF）：指压敏电阻器本身固有的电容容量。
*用LCR電橋調測試參數"C"測量压敏电阻容值，用晶体管测试仪V(BR)档测试动作 电压值
•10
目錄
A3-光敏电阻
✓ 光敏电阻常用硫化铅，硫化镉（CdS）制成。 它分为环氧树脂封装和金属封装两款 。
✓ 根据光敏电阻的光谱特性，可分为三种光敏电阻器： 紫外光敏电阻器、红外光敏电阻器、可见光光敏电阻器。
• 主要檢查項 1. 亮电阻、暗电阻、电阻外观種類、材質、封装、丝印標示、可 焊性等（检验方法参考可焊性的检验）、核对光照特性是否符 合要求。
*用上图可调光源灵敏度测试箱，光敏电阻测试架测试
•13
目錄
A4-热敏电阻
• 热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电 阻值。
• 按照温度系数不同分为：正温度系数热敏电阻器（PTC），负温度系 数热敏电阻器（NTC），临界温度热敏电阻（CTR） 。
• 正温度系数热敏电阻器（PTC）在温度越高时电阻值越大。
