配气机构介绍.ppt课件

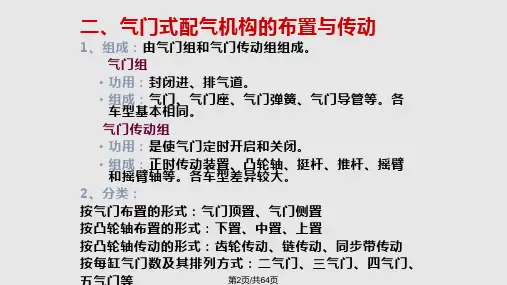

第一节气门式配气机构的布置及传动
1、组成：由气门组和气门传动组组成
2、分类：（一）按气门的布置形式分： 1）顶置气门式 2）侧置气门式...
（二）按凸轮轴的布置位置分：1）下置凸轮轴式 2）顶置凸轮轴式...
（三）按凸轮轴的传动方式分： 1）齿轮传动式 2）链条传动式 3）齿形皮带传动式...
（四）按每缸气门数目分： 1）二气门（传统一进一排） 2）多气门（四气门为主）
多气门缺点：结构复杂，成本高。
四气门
五气门机构
五气门机构（单顶置凸轮轴、单摇臂驱动气门）
五、气门间隙
为什么发动机在冷态时必须预留适当大小的气门间隙？针对不同气门机构的发动机，如何调整气门间隙？原因：发动机工作时气门及气门传动件受热膨胀，如果冷态时无气门间隙或气门间隙过小，则在热态时势必引起气门关闭不严，造成在压缩和作功行程中漏气，导致发动机功率下降，排气门烧坏，严重时甚至不能起动。气门间隙过大，则会引起气门及气门座、气门传动件之间产生撞击，磨损加剧，机械噪声加大，而且气门开启时刻推迟、关闭时刻提前，换气持续时间缩短，也会导致发动机功率下降。
1、单顶置凸轮轴（SOHC）（Single Over Head Camshaft）（1）二气门（传统）
A：带单摇臂适用于半球形燃烧室，进、排气道分置于发动机纵向两侧。摇臂的镀铬面与凸轮型面接触，摇臂转动时，摇臂的调整螺
钉端（长）压迫气门杆克服弹簧预紧力使气门开启…优点是气门间隙调整方便，凸轮最大升程可以较小，但气门夹角偏大，不利于布置直的进气道。
（b）带双摇臂，气门间隙调整螺钉在短摇臂端、推杆一侧，顺时针方向转动调整螺钉，摇臂绕摇臂轴逆时针方向转动（凸轮、推杆静止不动），气门间隙减小；逆时针方向转动调整螺钉，摇臂绕摇臂轴顺时针方向转动，气门间隙增大。

第三章-配气机构概述PPT课件

2020年9月28日
12
2020年9月28日
13
4．组成包括气门组和气门传动组
2020年9月28日
14
第二节配气机构的主要零部件
1．气门组构成：气门、气门座、
气门导管、气门弹簧、锁片等。
2020年9月28日
15
气门组实物图
2020年9月28日
16
（1）气门功用：控制进、排气管的开闭工作条件：承受高温、高压、冲击、
2020年9月28日
3
2．充气效率
新鲜空气或可燃混合气被吸入气缸愈多，则发动机可能发出的功率愈大。新鲜空气或可燃混合气充满气缸的程度，用充气效率表示。越高，表明进入气缸的新气越多，可燃混合气燃烧时可能放出的热量也就越大，发动机的功率越大。
2020年9月28日
4
3. 型式 (1) 气门布置方式
与气门座配对研磨。
2020年9月28日
18
气门头顶部形状有平顶，球面顶和喇叭形顶等。
2020年9月28日
19
➢ 平顶：结构简单、制造方便、吸热面积小，质量小、进、排气门均可采用。
➢ 球面顶：适用于排气门，强度高，排气阻力小，废气的清除效果好，但受热面积大，质量和惯性力大，加工较复杂。
➢ 喇叭形顶：适用于进气门，进气阻力小，但受热面积大。 ➢ 有的发动机进气门头部直径比排气门大，两气门一样大时，
气门顶置式配气机构、气门侧置式配气机构
2020年9月28日
5
气门位于气缸盖上称为气门顶置式配气机构，由凸轮、挺柱、
推杆、摇臂、气门和气门弹簧等组成。其特点，进气阻力小，燃烧室结构紧凑，气流搅动大，能达到较高的压缩比，目前国产的汽车发动机都采用气门顶置式配气机构。

配气机构的维修PPT资料

配气机构(jīgòu)的维修
第一页，共49页。
一、气门(qìmén)组的维修
气门组组成：气门、气门导管、气门座、气门弹簧(tánhuáng)、
气门组常见损伤：①、气门头部工作锥面磨损、烧伤、腐蚀；②、气门杆和气门导管的磨损使配合间隙增大。
第二页，共49页。
• （一）常见故障： • 1、气门关闭不严 • 现象：气缸压缩力减少，冒黑烟，马力下降(xiàjiàng)，严重时，发动机起动
第十八页，共49页。
• （3）凸轮轴轴颈磨损：使得轴颈与轴承的配合间隙增大，出现振动和异响；
• （4）正时齿轮轴颈键槽磨损：承受侧压力较大，容易造成磨损或扭曲，使配气相位改变；
• （5）凸轮轴裂纹(lièwén)：裂纹(lièwén) 和折断比较少见，主要由于应力集中造成。
第十九页，共49页。
第二十二页，共49页。
• （4）凸轮轴轴颈的检修 • 用千分尺测得轴颈处直径，
计算出圆度和圆柱(yuánzhù) 度。 • 以某款发动机为例：圆度、圆柱(yuánzhù)度大于，同轴度超过，按修理尺寸进行修磨。修复后圆度和圆柱 (yuánzhù)度不得大于，各轴颈圆跳动不得大于。
第二十三页，共49页。
钉头部碰击； • 2．凸轮磨损过甚，凸轮顶部与挺杆底部接触时有跳跃运动而发出响声； • 3．气门弹簧断裂； • 4，气门杆与导管间隙过大； • 5．气门间隙调整螺钉的锁紧螺母松动。
第二十九页，共49页。
• 检查判断 • 1．在气门室一侧听察响声较清晰时，为进一步查明
是哪一只气门响，可拆下气门室罢，用塞尺插入(chā rù)气门间隙处，响声消失或减弱即为该气门间隙过大。 • 2．用适当厚薄规片插入(chā rù)气门杆尾端，响声不消失，改用起子撬气门杆，响声消失，说明气门杆与导管磨损过甚； • 3，若发现气门杆尾端与摇臂或调整螺钉始终有间隙，则说明气门在导管孔中咬住。

内燃机的配气机构PPT课件

的排序情况。
气门的规定间隙，有发动机冷态时间隙和发动机热态时间隙之分，如:CA6110 型柴油机冷态间隙：进气门为0.30 mm；排气门为0.35mm。其热态间隙进气门为
0.25mm；排气门为0.30mm。
“全、排、空、进” 含义是：按发动机的工作顺序如“１-３-４-２ ” “全”表示一缸两个气门均可调整； “排”表示三缸排气门可调整；“空” 表示四缸的两个气门均不可调整；“进
3. 凸轮轴的传动方式曲轴与凸轮轴之间的传动方式有: 齿轮传动、链传动和齿形带传动三种
方式。
3.2.2 气门组主要零件
气门组件包括进、排气门及其附属零件。组成如图 3-17所示。
图3-17 气门组件的组成
1-弹簧座 2-分开式气门锁片 3-油封 4-气门弹簧
1.气门
气门分进气门和排气门两种。进、排气门结构相似，都由头部和杆部
簧座的固定方式(如图3-20所示).
图3－22 气门导管
1-卡环 2-气门导管 3-气缸盖 4-气门座
2. 气门导管气门导管的主要是气门运动的导向作用，同时起导热作用，将气门杆的热量经气门导管传给缸盖及水套。为了防止导管在使用过程中松动脱落，有的发动机在气门导管的中部加装定位卡环，如图3-22所示。
性和经济性。
CA6110型柴油机即采用此种结构型式。
因为四冲程发动机每完成一个工作循环，曲轴旋转两周，各缸的进、排气门各开启一次，此时凸轮轴只旋转一周。为此，曲轴与凸轮轴间的传
动比应为2:1。
2. 凸轮轴的布置型式凸轮轴的布置型式是根据凸轮轴在机体中安装位置的不同，划分为下置式、中置式和上置式三种。
这种结构型式的配气机构出现较早，具有结构简单、造价低、维修方便等优点。但由于其气门侧置造成燃烧室结构不紧凑且进、排气阻力大，导致发动机动力性较差、经济性不高

配气机构的构造与维修.pptx

气门受热膨胀后造成气门关闭不严，产生漏气，使发动机的动力性下降，热负荷增加，气门被烧坏等。
第13页/共64页
4、气门间隙的检查与调整
（1）基本原则
• 必须在气门完全关闭状态时进行。 • 必须在规定的冷机或热机状态下进行。
（2）确定可调气门的方法
• 确定一缸压缩上止点位置：看点火正时标记、看分电器、看第6缸气门、火花塞孔塞棉团等。
第17页/共64页
进气门配气相位
（2）排气门配气相位
• 排气门提前开启角γ：从排气门开始开启到活塞运行到下止点，曲轴转过的角度，一般为40°~80°。
• 进气门的迟后关闭角度δ：从排气行程上止点到排气门完全关闭，曲轴转过的角度，一般为10°~30°。
• 进气门开启持续角：从排气门开始开启到完全关闭，曲轴转过的角度，即γ+180°+δ。
小车气门间隙一般为：0.15~0.25 mm；
大车气门间隙一般为：0.25~0.45 mm。
排气门由于受热温度较高，气门间隙一般留
大些。
第12页/共64页
气门间隙过大：进排气门开启时间缩短，造成进气不充分，发动机充量系数下降，功率下降，
排气不干净，发动机热负荷增加，缸盖受热变形增大；配气机构传动件之间以及气门与气门座之间产生较大撞击及响声，加速它们之间的磨损。气门间隙过小：
要求：①气门头部与气门
座贴合严密；②气门导管
与气门杆上下运动有良好
的导向；③气门弹簧的两
端面与气门杆的中心线相
垂直；④气门弹簧的弹力
足以克服气门及其传动件
的运动惯性。
1-气门；2-气门弹簧；3-气门弹簧座 4-锁片；5-气门导管
第20页/共4页

汽车构造课件--配气机构

三、凸轮轴的传动方式及传动比
凸轮轴由曲轴带动旋转，其传动方式有齿轮传动、链传动和齿形带传动。
1. 齿轮传动齿轮传动多用于凸轮轴下置（或凸轮轴中置）
式配气机构中，如图所示。一般从曲轴到凸轮轴的传动只需要一对正时齿轮，必要时可加装中间齿轮。为了啮合平稳，减小噪声，正时齿轮多采用圆柱斜齿轮，并用不同材料制成。曲轴正时齿轮常用中碳钢来制造，而凸轮轴正时齿轮则常用铸铁或夹布胶木制成。东风EQ6100—1型、解放CA6102型发动机采用这种传动方式。
配气相位
概述
配气机构的主要部件
3. 齿形带传动
齿形带传动多用于凸轮轴上置式配气机构中，如图所示。齿形带一般用氯丁橡胶制成。与链传动相比，齿形带传动具有传动平稳、噪声小、质量轻、不需要润滑，且制造成本低等优点。另外，齿形带伸长量小，有利于发动机正时的精确控制。因此，齿形带传动被越来越多的汽车发动机，特别是轿车发动机所采用。如桑塔纳JV型、奥迪JW型发动机均采用齿形带传动。
概述
配气机构的主要部件
配气相位
2.凸轮轴中置式配气机构
如图所示，凸轮轴位于气缸体上部，这种形式将推杆缩短或适当加长挺柱后去掉推杆，提高了刚度，减轻了往复运动件的质量，有利于发动机转速的提高，但由于凸轮轴与曲轴间的距离增大，已不可能直接采用正时齿轮来传动，需增加中间齿轮（惰性轮）或采用链条传动方式。如玉柴 YC6105Qc型、依维柯8210.22型发动机采用这种结构形式。
概述
配气机构的主要部件
配气相位
四冲程车用发动机大都采用气门式配气机构。其结构形式多种多样： 1、按气门布置形式不同分为：气门顶置式和气门侧置式； 2、按凸轮轴布置形式不同分为：凸轮轴下置式、凸轮轴中置式和凸轮轴上置式； 3、按曲轴和凸轮轴的传动方式不同分为：齿轮传动式、链条传动式和齿形带传动式。

配气机构概述ppt课件.ppt

在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
引言：
充气效率Hv: 新鲜空气或可燃混合气被吸入气缸愈多，则发动机可能发出的功率愈大。新鲜空气或可燃混合气充满气缸的程度，用充气效率hv表示。
涡轮增压
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
A. 气门打开：由曲轴通过正时齿轮驱动凸轮轴旋转，使凸轮轴上的凸轮凸起部分通过挺柱、推杆、调整螺钉，推动摇臂摆动，摇臂的另一端便向下推开气门，同时使弹簧进一步压缩。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
3）. 齿轮传动
（1）优点：配气相位准确，工作可靠性好，耐久性好。（2）缺点：噪音大，布置困难。（3）应用：凸轮轴下置式、凸轮轴中置式。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
1、按气门布置形式分类
气门顶置式
气门侧置式
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
2、按凸轮轴布置形式分为
凸
凸
轮
轮
轴
轴
下
中
置
置
式
式

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

通常在发动机冷态装配时，留有气门间隙，以补偿气门受热后的膨胀量。有的发动机采用液力挺柱，挺柱的长度能自动变化，随时补偿气门的热膨胀量，故不需要预留气门间隙。
气门间隙过大和过小的危害
气门间隙的大小由发动机制造厂根据试验确定。一般在冷态时，进气门的间隙为0.25～0.35mm，排气门的间隙
为 0.30～0.35mm。
2.液压挺柱
发动机采用液压挺柱可自动调整气门间隙，也可减少发动机噪声。
1.了解气门间隙的概念 2.熟悉气门间隙过大、过小的危害
五、气门间隙
1、定义：气门杆尾端与摇臂端之间的间隙
2、采用液力挺柱的不需留有气门间隙
气门间隙
四、工作过程
摇臂
气门
当凸轮轴转到凸轮
的凸起部分顶起挺柱时，
通过推杆和调整螺钉使
当凸轮轴转到凸轮的凸起部分顶起挺柱时，通过推杆和调整螺钉使摇臂绕摇臂轴摆动，压缩气门弹簧，使气门离座，即气门开启。当凸轮凸起部分离开挺柱后，气门便在气门弹簧力作用下上升而落座，气门关闭。
3、采用液力挺柱的需要留有气门间隙吗？
4、气门组的组成零件有哪些？
作用
以气门位置分
分类
配
以凸轮轴位置分
构紧凑，充气阻力小，具有良好的抗爆性和高速性，易于提高发动机的动力性和经济性指标。
三、组成
1、气门组 2、气门传动组
3-2配气机构的主要部件一、气门组
• 组成: 气门气门座气门弹簧气门导管气门弹簧座和锁销
• 组成: 凸轮轴正时齿轮挺柱推杆摇臂组
气门传动组
气门传动组主要零部件的结构原理
过小如果气门间隙过小，发动机在热态下可能因气门关闭不严而发生漏气，导致功率下降，甚至气门烧坏。过大如果气门间隙过大，则使传动零件之间以及气门和气门座之间产生撞击响声，并加速磨损。同时，也会使气门开启的持续时间减少，气缸的充气以及排气情况变坏。
1、右图中的配气机构属于哪一类？
2、简述配气机构的工作过程？
复习
1、汽油机发动机的组成有哪些？答：曲柄连杆机构、配气机构、燃料供给系、冷却系、润滑系、点火系、起动系
2、发动机的工作原理
答：进气、压缩、做功、排气
分组讨论，熟悉配气机构的功用、组成、类型
课题：配气机构
一、作用
是按照发动机每一气缸的工作循环和各气缸间的点火次序的要求，定时开启和关闭各气缸的进排气门，使可燃混合气（汽油机）或空气（柴油机）及时进入气缸，并将废气及时排出气缸。
摇臂绕摇臂轴摆动，压推杆
缩气门弹簧，使气门离
座，即气门开启。当凸
轮凸起部分离开挺柱后，
气门便在气门弹簧力作
用下上升而落座，气门
关闭。
挺柱
凸轮
气门间隙
定义气门在完全关闭时，气门杆尾端与气门传动组零件之间
的间隙。必要性发动机工作时，气门将因温度升高而膨胀，如果气门及
其传动件之间，在冷态时无间隙或间隙过小，则在热态时，气门及其传动件的受热膨胀势必引起气门关闭不严，造成发动机在压缩和作功行程中漏气，而使功率下降，严重时甚至不易起动。
二、分类
1、以气门位置分
2、以凸轮轴位置分
1、发动机采用的凸轮轴布置形式：上置式、中置式、下置式。
2、发动机采用的气门布置形式：气门侧置式和
气门顶置式，及其特点。
侧置式气门：气门布
置在同一侧导致燃烧室结构不紧凑，热量损失大，进气道曲折，进气阻力大，使发动机性能下降。
顶置式气门：燃烧室结
气
组成
机
构
工作过程
气门间隙
气门组
气门传动组主要由凸轮轴及其驱动装置、挺柱、推杆和摇臂总成等组成。 1.凸轮轴（1）凸轮轴的结构，凸轮轴主要由凸轮和轴颈两部分组成。凸轮轴前端装有正时齿轮或链轮。
凸轮Leabharlann 凸轮轴正时齿形带轮凸轮轴的支承方式:全支承方式和非全支承方式。
凸轮轴轴颈
凸轮轴材料：优质钢、合金铸铁、球墨铸铁
3.凸轮轴的驱动方式
