气门热量从气门座处散失)和避免受热变形。
• 有些发动机为了制造和维修方便，二者都用450。
42
锥面研磨
• 为保证良好密合，装配前应将气门头与气门座二者的 密封锥面互相研磨，研磨好的零件不能互换。
43
③气门直径
• 气门头部直径越大，气门口通道截面就越大，进、排 气阻力就越小。
44
45
(2)气门杆部
1-气门杆；2-气门弹簧； 3-弹簧座；4-锁片；5-卡环
4

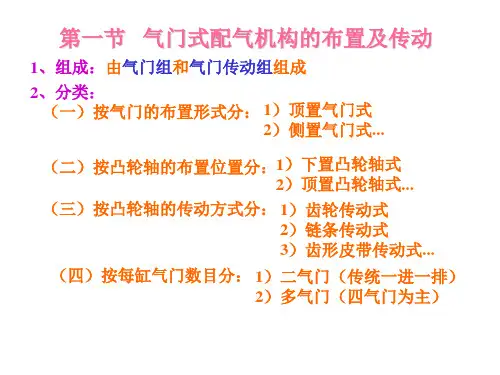

一、气门的布置形式:
1.顶置式—位于缸盖顶上
气门行程大,充气好,燃烧室紧 凑，有利于燃烧及散热，有 利于提高压缩比和改善发动 机动力性（结构复杂,零件多）
5
2.侧置式—位于缸体一侧已趋于淘汰
a. 结构简单，高度低 b. 燃烧室结构不紧凑,散热大 c. 拐弯多,阻力大,进气不充分,排气不彻
底
6
二、 凸轮轴的布置位置
（4）优点：正时精度高，传动阻力小，无需张紧机构。
12
（5）正时记号(装配时必须对齐):保证配气正时。
A—B；
1—1为配气正时记号; 2—2为喷油正时记号;
13

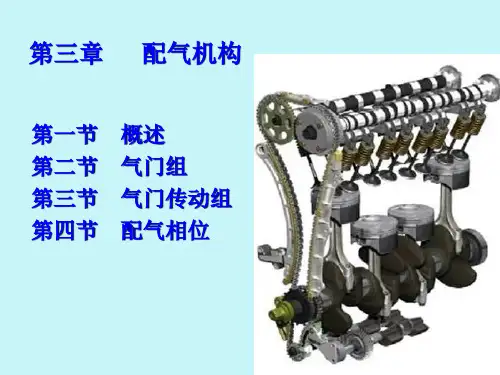

2、链条传动（凸轮轴上置或中置用）
（1）特点：噪声小,可靠性、 耐久性不如齿轮传动，传 动性取决于链条的制造质 量。
（2）防止链条抖振，设有导 链板和张紧装置。
37

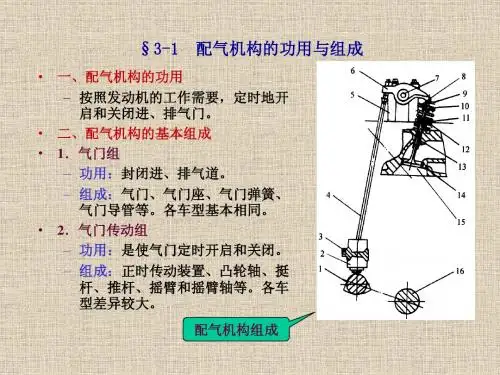

一、气门
• 作用：
• 燃烧室的组成部分； • 根据工作需要，实现燃烧室的开启与密封。

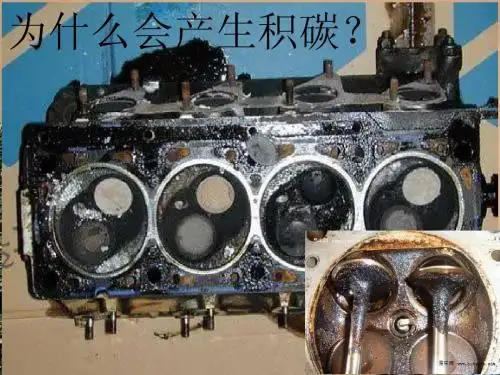

• 工作条件：
• 承受热负荷：进气门600~700K，排气门800~1100K； • 承受机械载荷：气体压力、气门弹簧力、落座惯性力等； • 作高速往复直线运动；冷却和润滑条件差； • 易被腐蚀（高温燃气中有腐蚀性的气体）。
