课题三_丰田卡罗拉前大灯电路的故障排除

汽车前灯故障排查与修理指南汽车前灯是车辆行驶时的重要照明设备，它不仅能提供充足的光源照亮道路，还起到警示其他车辆和行人的作用。

然而，在日常使用中，我们有时会遇到汽车前灯故障的情况，比如灯泡熄灭、灯光暗淡等。

本文将为您提供一份汽车前灯故障排查与修理的指南，帮助您解决这些问题。

1. 故障排查1.1. 灯泡熄灭当您发现汽车前灯熄灭时，首先排查灯泡是否烧坏。

您可以通过以下步骤进行检查：（1）关闭发动机并拔下车钥匙。

（2）打开车辆的引擎盖，并找到前灯灯泡。

（3）确定灯泡是否破损或烧坏。

如果灯泡黑糊糊或发黑，那么它很可能已经烧坏了。

如果灯泡熄灭，则需要更换新的灯泡。

您可以根据车辆的型号和生产年份购买适配的灯泡，并按照使用说明进行更换。

1.2. 灯光暗淡当您的汽车前灯发出暗淡的光线时，可能有以下原因：（1）灯泡老化或灰尘堵塞：长时间使用后，灯泡可能会变暗，同时在灯泡表面容易积聚灰尘。

这会导致灯光更暗。

解决方法：更换新的灯泡，并使用干净、柔软的布擦拭灯泡表面。

（2）电路问题：汽车前灯的电路连接可能松动或生锈，导致电流传输不畅。

解决方法：检查电路连接，并清除锈蚀的部分。

如果有必要，可以更换损坏的电线或连接器。

2. 修理指南2.1. 灯泡更换灯泡更换是修理汽车前灯故障最常见的方式。

根据汽车型号和生产年份的不同，更换灯泡的方法也会有所差异。

一般而言，您可以按照以下步骤进行：（1）打开车辆的引擎盖，并找到前灯灯泡。

（2）拔下灯泡连接器。

注意，有些连接器需要旋转扭动才能松开。

（3）移除烧坏的灯泡。

有些灯泡可能需要用旋转或推拉的方式来取出。

（4）将新灯泡插入并连接好灯泡连接器。

（5）关闭引擎盖，并测试新灯泡是否正常工作。

2.2. 电路修复如果灯泡更换后仍然存在故障，那么可能是由于电路问题引起的。

此时，您可以尝试以下修复方法：（1）检查电路连接是否正常，并确保电线没有断裂或损坏。

（2）清除连接器上的锈蚀或腐蚀物，以确保电流传输畅通。

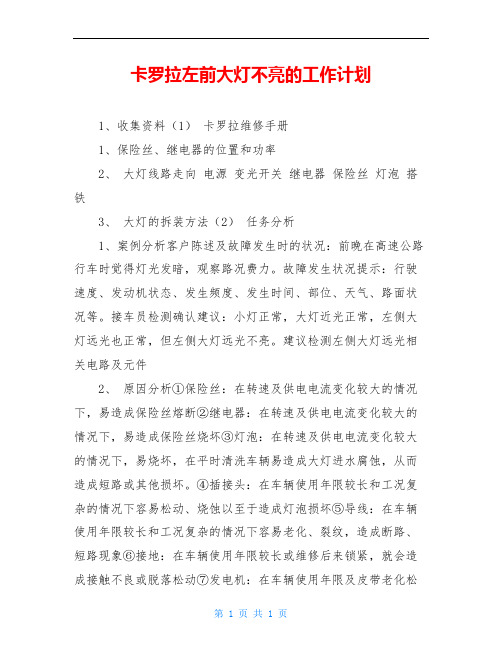

卡罗拉左前大灯不亮的工作计划1、收集资料（1）卡罗拉维修手册1、保险丝、继电器的位置和功率2、大灯线路走向电源变光开关继电器保险丝灯泡搭铁3、大灯的拆装方法（2）任务分析1、案例分析客户陈述及故障发生时的状况：前晚在高速公路行车时觉得灯光发暗，观察路况费力。

故障发生状况提示：行驶速度、发动机状态、发生频度、发生时间、部位、天气、路面状况等。

接车员检测确认建议：小灯正常，大灯近光正常，左侧大灯远光也正常，但左侧大灯远光不亮。

建议检测左侧大灯远光相关电路及元件2、原因分析①保险丝：在转速及供电电流变化较大的情况下，易造成保险丝熔断②继电器：在转速及供电电流变化较大的情况下，易造成保险丝烧坏③灯泡：在转速及供电电流变化较大的情况下，易烧坏，在平时清洗车辆易造成大灯进水腐蚀，从而造成短路或其他损坏。

④插接头：在车辆使用年限较长和工况复杂的情况下容易松动、烧蚀以至于造成灯泡损坏⑤导线：在车辆使用年限较长和工况复杂的情况下容易老化、裂纹，造成断路、短路现象⑥接地：在车辆使用年限较长或维修后来锁紧，就会造成接触不良或脱落松动⑦发电机：在车辆使用年限及皮带老化松动，容易造成发电机发电不平衡，整流器异常，输出电流变大会造成相关部件部件损坏。

3、易损件的检查方法：①保险丝目测：接脚有无松动，熔断丝有无熔断电阻：用万用表测量两接脚的阻值正常小于1欧姆，异常无穷大试灯：打开大灯开关，试灯一端搭铁，一端搭在保险丝的输入端看是否有亮，然后在检查输出端是否有亮，如果输入端亮输出端不亮，断定保险丝损坏②继电器目测：从车上取下继电器，目测四个插脚是否松动。

外加电源：从车上取下继电器，用车用电源正负极接入继电器接脚1#和2#，然后用万用表检测继电器接脚3#和5#的电阻，如果电阻为无穷大就说明继电器损坏，正常为小于一欧姆。

对换法：从车上远近光继电器对换的方法来检查继电器的好坏③灯泡目测：观察灯泡是否氧化、烧蚀，插接口是否松动。

电阻：用万用表正负表笔各接入灯泡头上的两个接脚正常阻值为1、5欧姆外加电源：用车用电源正负接入灯泡上的两插脚如果不亮就为灯泡损坏。

大灯线路故障排查方案
一、问题描述
车辆大灯无法正常点亮。

二、排查步骤
1. 检查灯泡
- 逐个检查大灯灯泡，确保灯泡没有破损或烧坏。

- 如有破损或烧坏的灯泡，更换新的灯泡。

2. 检查线路连接
- 仔细检查大灯线路连接是否松动或脱落。

- 如发现连接松动或脱落，重新连接并确保牢固。

3. 检查保险丝
- 检查大灯保险丝是否烧坏。

- 如有烧坏的保险丝，更换新的保险丝。

4. 检查开关
- 检查大灯开关是否损坏。

- 如发现开关损坏，更换新的开关。

5. 检查继电器
- 检查继电器是否正常工作。

- 如继电器无响应或故障，更换新的继电器。

6. 检查线束
- 仔细检查大灯线束是否有损坏、磨损或断裂等情况。

- 如发现损坏，修复或更换新的线束。

7. 检查电瓶
- 检查电瓶的电量是否充足。

- 如电瓶电量低，充电或更换新的电瓶。

8. 其他可能原因
- 如果以上步骤无法解决问题，可能存在其他原因。

- 可考虑以上步骤外的其他故障，如车辆电路系统问题等，
建议交由专业技术人员进行检修。

三、安全注意事项
1. 在排查过程中，务必确保车辆处于停车状态，并将车辆熄火，防止发生意外。

2. 注意排查过程中的触电风险，务必戴好绝缘手套，并谨慎操作。

3. 如果无法确保安全排查，建议寻求专业技术人员的帮助。

前照灯电控系统的故障排除计划1. 检查保险丝和电路
- 检查前照灯保险丝是否熔断或松动
- 检查前照灯电路是否有断路或短路
2. 检查灯泡
- 检查前照灯灯泡是否损坏或老化
- 更换新的前照灯灯泡
3. 检查电源
- 检查电池电压是否正常
- 检查电池接线是否松动或腐蚀
4. 检查开关和接线
- 检查前照灯开关是否工作正常
- 检查开关接线是否松动或断路
5. 检查控制模块
- 检查前照灯控制模块是否工作正常
- 更新控制模块软件或更换控制模块
6. 检查传感器
- 检查前照灯自动控制传感器是否工作正常
- 清洁或更换传感器
7. 检查地线
- 检查前照灯系统的地线是否接地良好
- 清理或更换地线
8. 咨询专业人士
- 如果无法自行解决问题，请咨询专业的汽车维修技师
通过逐步排查和解决故障原因，可以有效地修复前照灯电控系统的故障。

定期维护和检查也有助于预防故障的发生。
