四、QBZ 系列矿用隔爆型真空(可逆)电磁起动器 (一)用途及型号含义QBZ 系列矿用隔爆型真空(可逆)电磁起动器主要用于煤矿井下。
在交流50Hz 、电压1140V 、660V 的供电线路中,控制额定电流在80~200A 范围内的三相异步电动机的起动和停止,通过换向开关可以对电动机的转向进行选择。
可逆起动器配用隔爆按钮后可对三相异步电动机进行正反转控制。
(二)结构概述1、 起动器由隔爆外壳和真空本体组成,真空本体装于隔爆外壳中。
2、 起动器外壳为圆形转动式齿口结构,壳身上部为接线箱,用以引进电源电缆和引出电机电缆,且均采取隔爆措施,已达到隔爆要求。
在外壳右侧有隔离转换开关的转换手柄、起动按钮(N 型没有)、停止按钮。
其中转换手柄和停止按钮间有机械连锁,只有停止按钮按下后,才能板转手柄打开转盖。
3、 真空本体所有元件都装于底板上,其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器、远近控开关和熔断器,背面装有隔离换向开关、变压器及起动、停止按钮。
(三)型号参数、性能QBZ 系列起动器由于真空接触器、电动机综合保护器、阻容过电压吸收装置的引入,各种保护功能齐全,具有过载、短路、断相、欠压、过压、漏电闭锁等保护。
(四)工作原理QBZ系列起动器是QC83系列起动器的升级替代产品,它们之间的工作原理有很多共同之处,区别在于QBZ系列起动器引进了真空交流接触器、电动机综合保护器、过电压吸收装置。
在掌握QC83系列起动器工作原理后,再来学习QBZ系列起动器就很轻松了。
1、QBZ-80、120、200工作原理电气原理图如图1—18所示。
⑴近控(就地控制)使用起动器自身的按钮进行近方控制时,须将起动器腔内底板正面的远近控开关K掰至近控位置,既是将2#、5#线短接;将外壳接线箱内的2#、9#线可靠接地。
合上隔离换向开关GHK,控制变压器有电,二次输出36V电源,送入JDB保护器中的4、9号端,保护器工作,通过保护器上的33号线对负载端进行漏电检测,若负载端绝缘电阻符合要求,则其出口3号线端与4号端接通,为控制电路启动做好准备。

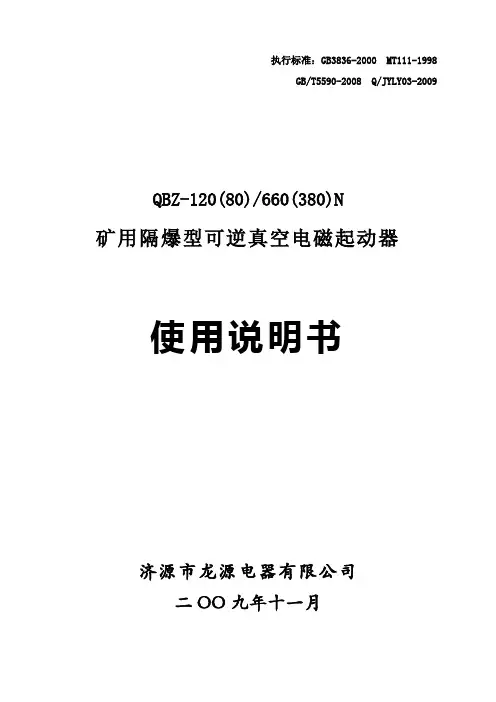

执行标准:GB3836-2000 MT111-1998GB/T5590-2008 Q/JYLY03-2009QBZ-120(80)/660(380)N矿用隔爆型可逆真空电磁起动器使用说明书济源市龙源电器有限公司二OO九年十一月目录1、产品概述 (1)2、结构特征与工作原理 (2)3、产品技术特点 (3)4、尺寸、重量 (4)5、使用与维护 (4)6、订货须知 (5)7、随机文件 (5)8、联系方式 (5)1 产品概述1.1 QBZ-120(80)/660(380)N矿用隔爆型可逆真空电磁起动器(以下简称起动器),适用于含有爆炸性气体(甲烷)和煤尘的矿井中,主要用于在交流50Hz,电压380V 或660V,控制和保护容量为100KW(660V 120A)、58KW(380V 120A)和65KW(660V 80A)、40KW(380V 80A)及以下的防爆电气设备(如:回柱绞车、调度绞车等),可实现直接起动、停止和反转。
1.2 可逆真空电磁起动器具有以下优点:(1)由前、后门组成,安装方便;(2)空间布局合理,便于维修;(3)外壳为圆形,隔爆性能好,方便了日常维护及检修。
1.3通过改换控制变压器TB的接线(380V 或660V)并改变漏电闭锁的检测端电子保护器的接头,可实现380V 和660V互换。
起动器远距离起动和停止负载,同时具有过载、断相、短路、漏地闭锁等保护功能。
可自动完成相互间的联锁等保护功能。
1.4 型号及含义1.5起动器在下列条件下应能可靠工作:(1)海拔高度不超过4500m;(2)运行环境温度为-20~+40℃;(3)在有甲烷和煤尘爆炸性混合物的矿井中;(4)周围空气的相对湿度不大于95%(+25℃);(5)与垂直面的倾斜度不超过15度;(6)无显著摇动和冲击振动的地方;(7)无足以腐蚀金属和破坏绝缘的气体和蒸气的场所;(8)在能防止水滴及雨雪侵袭的地方。
1.6 本起动器为长期工作制,其接线可以实现:(1)自动检查连接负载和起动器外壳间的接地线有无故障;(2)由于起动器的控制回路采用了36V的工作电源,可有效的保证操作人员的人身安全。
QBZ-80 QBZ-120 QBZ-200真空磁力启动器说明书(北京煤炭矿用设备厂)QBZ-80 QBZ-120 QBZ-200使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1(用途:本产品适用于井下电气设备的起、停控制和保护之用。
2(适用条件1(1海拨高度不超过2000米,环境大气压力80-110Kpa; 1(2周围介质温度为(-20?—+40?);1(3周围介质湿度不大于95?3%(25?)1(4在具有甲烷混合物及煤尘爆炸危险的工矿企业中; 1(5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中; 1(6在无剧烈震动及强热源地区;1(7在具有防水和防雨雪侵袭的地方;1(8安装位置与垂面的倾斜度不超过15度;1(9电源为交流50HZ、额定电压为660V(380V)系统中; 3(型号及意义一个一图没打3(1防暴标志:ExdI3(2防暴型式:矿用隔爆型3(3外形尺寸:QBZ—80 380×460×620(mm)QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm) 3.4重量:QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3(5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1(型号规格表1起动器型号 QBZ—80 QBZ—120 QBZ—200额定电压(V) 660(380) 660(380) 660(380)80 120 200 额定电流(A)最大控制功率(kw) 65(40) 100(60) 170(100) 注:用于380V供电系统时,应将控制变压器一次侧660V接线端子改接到380V端上。
2(保护功能2(1过载保护;2(2短路保护;2(3断相保护2(4主电路漏电闭锁保护;2(5过电压保护;3(控制变压器参数3(1额定容量:120V3(2电压比:660V(380V)/36V。
矿用QBZ-200N隔爆型可逆真空电磁起动器原理1.概述1.1用途QBZ-200(80、120)/1140(660)N系列矿用隔爆型(可逆)真空电磁起动器(以下简称起动器)主要适用于具有爆炸性气体混合物和煤尘的煤矿井下,在交流50Hz、电压至1140/660(380)V 的供电系统中,用于远距离控制相应频率和电压的矿用隔爆型三相鼠笼型感应电动机的起动、停止和反转之用。
起动器的隔离开关具有一定的分断能力。
起动器还具有过载、短路、断相、失压和漏电闭锁以及过电压吸收等保护功能。
起动器的隔爆性能按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》等标准设计、制造和检验;电气性能按照MT111-1998《矿用防爆型低交流真空电磁起动器》等标准设计、制造和检验。
1.2.起动器在下列条件下能正常工作:a.海拔不超过2000mm;b.周围空气温度一般为-5℃~+40℃;c.周围空气相对湿度不大于95%(+25℃);d.与垂直面的安装倾斜度不超过15°e.在无破坏绝缘的气体或蒸汽的环境中;f.在无显著摇动和冲击振动的地方;g.在有防雨雪及滴水的地方;h在有瓦斯、煤尘爆炸性气体混合物的环境;i污染等级:3级j.安装类别:Ⅲ类。
1.3产品分类1.3.1产品防爆型式:矿用隔爆型防爆标志:ExdⅠ1.3.2产品型号及其含义:1.4执行标准:MT111—1998《矿用隔爆型低压交流真空电磁起动器》。
企业标准QXM001-2008《QBZ系列矿用隔爆型(可逆)真空电磁起动》2.结构特征与工作原理2.1起动器由隔爆外壳及装于壳内的交流真空接触器、隔离开关、控制按钮、控制变压器、JDB保护器、熔断器及过电压保护等元件组成。
起动器外壳为圆筒形,具有凸出的底和盖,壳盖与壳身采用转盖止口式结构。
外壳上部有一接线箱作引入、引出电缆用。
外壳右侧装有操作隔离开关的手柄和就地停止按钮,并设有可靠的机械联锁装置,该装置保证当隔离开关闭合时壳盖打不开,只有按下停止按钮、分断主电路、将隔离开关手柄扳到“分”的位置时,才能用专用工具退出联锁杆,打开壳盖。
QBZ—80、120、200矿用隔爆型真空电磁起动器一、用途及工作条件QBZ—80、120、200矿用隔爆型真空电磁起动器(以下简称起动器),主要适用于煤矿井下用作直接或远距离起动和停止矿用隔爆型三项鼠笼式电动机,并可在停止时进行换向,控制频繁操作的重载荷的煤矿设备。
起动器可在下列条件下工作:1、海拔高度不超过2000 m;2、周围介质温度在-5℃~+40℃;3、周围介质相对湿度不大于95﹪(+25℃);4、在具有甲烷混合物及煤尘爆炸危险的矿井中;5、周围介质中不得含有破坏金属或绝缘的气体及蒸汽;6、没有剧烈振动、颠簸的场合;7、在具有防止水和雨雪侵袭的地方;8、安装位置与垂直的倾斜面角度不超过15度。
二、技术数据1、起动器有以下保护功能:(1)失压保护;(2)过载保护;(3)短路保护;(4)R—C过电压吸收保护;(5)断项保护;(6)主电路漏电闭锁保护。
2、控制功率:三、结构概述起动器由隔爆外壳和真空本体两部分组成,真空本体装于隔爆外壳之中。
1、起动器外壳为圆柱形,以转盖为转动式开启结构,壳身上部为接线箱,用以引进电源电缆和引出电机电缆,以达到隔爆要求。
在外壳右侧有隔离开关的转换手柄并与停止按钮有机械闭锁,只有停止按下后才能扳动手柄。
手柄处于分断电源位置时,才能打开转盖。
2、真空本体所有元件都安装于底板上,其正面安装有真空接触器、JDB电机综合保护器(或JR9热继电器)、过电压保护器、远近程开关、中间继电器和熔断器,以便于检查、调整和维修。
背面安装有转换隔离开关、控制变压器及起动器起动、停止按钮。
四、工作原理1、接通转换开关HGK,则控制变压器JYB有36V交流电输出,电机综合保护器JDB(或JR9热继电器)内继电器的常开触头3、4闭合,为给控制电路供电做好准备。
2、按下启动按钮QA,此时中间继电器ZJ线圈得电,其常开触头4、10闭合,经整流桥整流的直流电经并联电路通过真空接触器的双线圈XLC1、XLC2,使其主触头吸合而启动。
QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器
一、主要用途及适用范围
QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境(甲烷、煤尘)的煤矿井中。
在交流50HZ,电压为380V、660V或1140V的线路中,对隔爆型三相鼠笼异步电动机进行起动、停止(可逆启动器还对电机进行正反转控制)等控制,并能对本启动器所控制的负载线路和电动机进行保护,控制方式采用远方控制,并可在停机时进行换向。
二、型号含意
QBZ2---80()/660V(380)N
Q-------------启动器
B-------------隔爆型
Z-------------真空
2-------------设计序号
80()—----------额定电流A
660V(380)---额定工作电压V
N-------------可逆型
电流整定及界面说明
按以下说明进行:
1、人机界面说明:
1.1按键说明
“确认”:用于进入设置状态,确认并保存各种参数及功能设置的结果。
当出现故障后,按此键可以解除故障状态。
“移位”:用于改变当前光标的位置。
进入主菜单时下移,设定参数时右移。
“调整”:用于修改功能及参数值,进入主菜单时上移,修改参数值时用于改变当前光标所在位置的数字,按下该键一次,数字增加“1”,当增加到“9”时,再按该键则返回至“0”。
1.2界面说明
1.2.1上电后的初始化界面:
1.2.2正常工作时分两页滚动显示各项参数
初始化后的第一页显示当前负载的三相电流值及启动器的启动次数
第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数
1.2.3主菜单分为七项,移动光标进行选择,(各菜单项下还有子菜单)
“定值查询”:菜单各项显示同“定值修改”,但在此菜单下各项只能查看,不能修改。
“定值修改”菜单如下(分页显示,每按一次“确认”按键翻一页):
本菜单下主要是更改参数及功能,进入之前必须输入操作密码。
A页,此页要求输入操作密码。
B页,此页设定额定电流,起动电流为1A
C页,此页设定发生短路故障时,开始保护的额定电流倍数
D页,此页设定欠压保护时的额定倍数。
E页,当发生欠压时,延迟保护的时间。
F页,漏电闭锁电阻,按标准,根据电压等级设置。
G页,当发生漏电故障时,延迟保护时间,由于漏电闭锁不需要延迟,故一般设为0。
H页,可逆开关此项必须设在排水状态
I页,此页是上页的附加功能,在非可逆启动器中使用,在“N”型系列启动器中不用。
J页,此页和前页一样,在非可逆启动器中使用,在“N”型系列启动器中不用。
K页,此页设定要根据额定工作电压值进行设定,否则会影响到欠压保护值。
不会影响到额定工作电压。
L页,此页设定的数值是根据电流互感器的比值进行设定的。
不能随意更改!
M页,此页是通讯地址设置,同一局域网中不能重复
N页,此页是通讯波特率设置页,有1200和2400两种
O页,此页是关于电流显示值的校准参数,是生产过程中校准用的,只有厂方可以更改。
P页,此页是用户操作密码设置页。
●“出口选择”菜单如下(分页显示,每按“确认”键翻一页):
A页,在更改出口方式时要求输入用户操作密码。
B页,出口方式设置,分为“跳闸”和“不跳闸”两种,主要用于故障判断。
●“清除计数”菜单显示如下:
A页,此项功能是清除合闸次数,在清除之前要求输入密码。
密码正确后按“确认”按钮即可清除合闸次数。
●“现场测试”菜单显示如下:
A页,此项功能是专供模拟试验用的,在进入之前要求输入密码。
密码输入正确后按下“确认”按钮即可进入下一页。
B页,具有的试验项目,按“移位”键进行选择,按“确认”键进行试验。
每项试验完毕按“确认”键返回。
●“事件记录”菜单显示如下:
A页,在查询之前输入操作密码。
B页,查询结果,每按“移位”键一次翻一页共9页。
维护与故障排除
平时要保持开关内无杂物,灰尘要经常清理,以免维修时落入启动器内部,造成内部部件触头污染接触不良。
