空气源热泵设计选型和计算方法

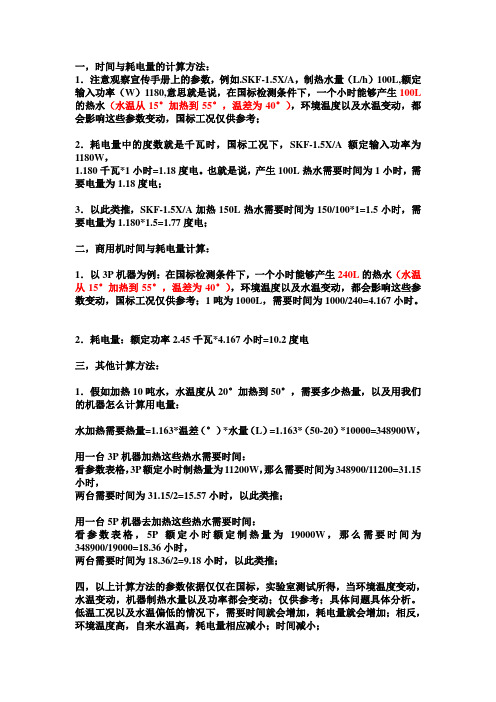

一，时间与耗电量的计算方法：1．注意观察宣传手册上的参数，例如.SKF-1.5X/A，制热水量（L/h）100L,额定输入功率（W）1180,意思就是说，在国标检测条件下，一个小时能够产生100L 的热水（水温从15°加热到55°，温差为40°），环境温度以及水温变动，都会影响这些参数变动，国标工况仅供参考；2．耗电量中的度数就是千瓦时，国标工况下，SKF-1.5X/A额定输入功率为1180W，1.180千瓦*1小时=1.18度电。

也就是说，产生100L热水需要时间为1小时，需要电量为1.18度电；3．以此类推，SKF-1.5X/A加热150L热水需要时间为150/100*1=1.5小时，需要电量为1.180*1.5=1.77度电；二，商用机时间与耗电量计算：1．以3P机器为例：在国标检测条件下，一个小时能够产生240L的热水（水温从15°加热到55°，温差为40°），环境温度以及水温变动，都会影响这些参数变动，国标工况仅供参考；1吨为1000L，需要时间为1000/240=4.167小时。

2．耗电量：额定功率2.45千瓦*4.167小时=10.2度电三，其他计算方法：1．假如加热10吨水，水温度从20°加热到50°，需要多少热量，以及用我们的机器怎么计算用电量：水加热需要热量=1.163*温差（°）*水量（L）=1.163*（50-20）*10000=348900W，用一台3P机器加热这些热水需要时间：看参数表格，3P额定小时制热量为11200W，那么需要时间为348900/11200=31.15小时，两台需要时间为31.15/2=15.57小时，以此类推；用一台5P机器去加热这些热水需要时间：看参数表格，5P额定小时额定制热量为19000W，那么需要时间为348900/19000=18.36小时，两台需要时间为18.36/2=9.18小时，以此类推；四，以上计算方法的参数依据仅仅在国标，实验室测试所得，当环境温度变动，水温变动，机器制热水量以及功率都会变动；仅供参考；具体问题具体分析。

空气源热泵设计选型与配置大全1.选择合适的热泵机型：根据需求确定热泵的制热能力、制冷能力和热水供应能力等参数。

通常，制热能力应能满足整个建筑物的供暖需求，制冷能力应能满足整个建筑物的制冷需求。

另外，还要考虑热水供应的需求，如家庭热水、游泳池热水等。

2.选择合适的热源温度：热泵的制热效果受到热源温度的影响。

一般来说，热源温度越高，制热效果越好。

但高热源温度会增加热泵的能耗，因此需要在制热效果和能耗之间进行权衡。

3.考虑周边环境条件：空气源热泵的性能也会受到周边环境条件的影响。

例如，在冷气候地区，热泵需要有较高的工作压力和供热温度，以满足低温条件下的供热需求。

另外，热泵的噪音也是一个需要考虑的因素，特别是在住宅区。

4.确定室内热水系统：根据热泵的热水供应能力，确定建筑物的热水系统的布置和容量。

例如，可以选择热水储存罐来存储热泵供应的热水，以满足高峰期的热水需求。

5.热泵的管道布置：在设计热泵系统时，需要合理布置热泵的管道系统，以减少能量损失。

管道的长度和直径要根据需要和热源的温度来确定。

另外，还需要考虑防冻措施，以防止冷气候地区的管道冻结。

6.考虑辅助能源：在一些情况下，热泵的制热效果可能不够理想，需要辅助能源来提高供暖效果。

例如，在极寒地区，可以考虑使用电辅助供暖器或地暖系统来增加热源温度。

7.安装和维护：在选型和配置之后，还要考虑热泵的安装和维护工作。

确保选择专业的安装人员进行安装，并进行定期的维护和清洁工作，以保证热泵系统的正常运行和高效性能。

综上所述，选择和配置空气源热泵需要考虑多个因素，包括热泵机型、热源温度、周边环境条件、室内热水系统、管道布置、辅助能源以及安装和维护等。

只有综合考虑这些因素，才能选型和配置出最合适的空气源热泵系统，实现高效、节能的供暖和热水供应。

4 主要设备选型计算4.1冷源设备的选择1）冷源形式：本项目冷源采用空气源热泵机组。

2）设备容量计算与配置根据项目的设备布置条件，选用5台机组，其中3台布置在201号楼5楼，2台布置在181号楼7楼。

项目计算冷负荷为2574kW，181号楼预留冷负荷1096kW，总冷负荷3670kW。

选用单台制冷量为735kW的空气源热泵机组5台。

4.2热源设备的选择1）热源形式：本项目冷源采用空气源热泵机组。

2）设备容量计算与配置项目计算热负荷为1411kW，181号楼预留热负荷768kW，总热负荷2179kW。

项目空气源热泵容量根据夏季制冷工况选择，按冬季-2.2℃工况修正校核。

根据设备厂家资料，温度修正K1=0.72；融霜修正K2=0.9；机组单台制热量为Q=735*0.72*0.9=475kW。

机组制热量可以满足冬季制热需求。

4.3水泵选型计算1）水泵流量计算2）水泵扬程计算a)最不利环路水系统简图b)扬程计算汇总表（注4.3-2）3）水系统水力平衡空调水系统各管道环路，通过设置平衡阀和调节阀使各并联环路之间的压力损失相对差额不大于15%。

（注4.3-3）4）水系统输送能效比计算（注4.3-4）5通风系统计算5.1 通风系统风量计算（注5.1）5.2通风系统水力计算与风机单位风量耗功率计算1）通风系统水力计算简图2）通风系统水力计算表（注5.2-1）3）通风系统风机单位风量耗功率计算（注5.2-2）6空调系统计算6.1 空调系统焓湿图计算（注6.1）6.2空调系统水力计算与风机单位风量耗功率计算1）空调风系统水力计算简图2）空调风系统水力计算表（注6.2-1）3）空调风系统风机单位风量耗功率计算（注6.2-2）7节能措施7.1本工程夏季计算冷负荷XX kW，冬季计算热负荷XX kW。

建筑面积为XX m2，单位面积冷负荷指标为XX W/m2，单位面积热负荷指标为XX W/m2。

7.2主要冷（热）源设备及能效比（注7.2）7.3空调水系统输送能效比详4.3，均满足相关节能规范要求。

空气源热泵水流量设计
1. 负荷计算：首先，需要确定系统的热负荷需求，包括供暖、制冷和生活热水等方面的负荷。

根据建筑的面积、气候条件、使用人数等因素，计算出总的热负荷需求。

2. 热泵容量：根据负荷计算结果，选择适当容量的空气源热泵。

热泵的容量应能够满足系统的最大热负荷需求，并考虑一定的余量，以应对极端天气条件或未来可能的负荷增加。

3. 水流量计算：根据热泵的容量和设计工况，计算所需的水流量。

水流量的大小会影响热泵的换热效率和运行稳定性。

一般来说，水流量应根据热泵的额定流量要求进行设计，并考虑系统的阻力损失和水泵的扬程。

4. 管道设计：合理设计水系统的管道布局，确保水流畅通，减少阻力损失。

选择合适的管径和管道材质，避免管道过长或弯头过多，以减小水流阻力。

5. 水泵选型：根据水流量和系统阻力，选择合适的水泵。

水泵的流量和扬程应满足系统的要求，并考虑一定的余量。

同时，要注意水泵的效率和噪音水平，以确保系统的运行安静和节能。

6. 控制系统：设计合理的控制系统，包括温度控制、水流量控制和水泵控制等。

控制系统应能够根据负荷需求自动调节水流量和热泵的运行状态，以实现高效节能的运行。

7. 调试和验证：在设计完成后，进行系统的调试和验证，确保水流量符合设计要求，系统运行正常。

通过监测水流量、温度和压力等参数，对系统进行调整和优化，以提高运行效率和舒适性。

总之，空气源热泵水流量的设计需要综合考虑负荷需求、热泵容量、水流量计算、管道设计、水泵选型和控制系统等因素。

合理的设计可以确保系统的高效运行、舒适性和节能性。

空气能热泵热水系统的设计选型随着人们生活水平的提高，热水器在各个场所使用越来越广泛。

而选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。

空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆触电等隐患，比各种锅炉、电热水器都安全。

又不像太阳能怕阴雨天和黑夜，能够全天侯工作。

机组自动运行可无人值守。

不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。

该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。

下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。

一、热泵热水机组选用要求空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：1.环境温度低于-15℃时，大部分热水机阻不能正常启动。

这就要求热水机组使用区域要求适用地区冬季环境温度最低温度高于-15℃。

2.环境温度低于10℃时，热水机组制COP值开始衰减。

这意味着要满足用户要求，系统需要辅助热源。

这就加大了热水系统的能耗。

热水用水不经济。

由此可知空气源热泵热水机组适用于夏热冬暖地区。

根据我国气候条件，推荐在长江以南地区选用空气源热泵机组。

二、热水供水系统设计（一）计算参数1.热水用水定额2.冷水温度在计算热水系统的耗热量时，冷水温度应以当地最冷月平均水温资料确定。

无水温资料时，可按表6.2.1确定。

3.用水水温采用集中热水供应系统的住宅，配水点的水温不应低于45℃。

盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3注意：集中热水供应系统中，在水加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温度差，一般不大于10℃。

（二）热水量和耗热量的计算1.日耗热量和热水量的计算全日供热水的住宅、宿舍、别墅、招待所、培训中心、旅馆、宾馆、办公楼、医院住院部、养老院、幼儿园、托儿所(有住宿) 等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：2.设计小时耗热量1 ）全日集中热水供应的居住小区的设计小时耗热量按下列情况分别计算：a.当小区的公共建筑(如餐馆、娱乐设施等) 的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算，设计小时耗热量计算见公式（6.4.2-1）b. 当小区内有与住宅的最大用水时段相同的公共建筑(如餐馆等) 和不相同的公共建筑(如办公用房等) ，则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。

·…中央热水工程方案设计及设备选型一、空调设备选型计算设计采用25P模块主机共4台（其中4台带热回收功能）。

单台制冷量65KW，制热量70KW。

总制冷量260KW。

二、热泵设备选型计算【计算公式】人(间)×总人数(间)=每天热水总用量B、设备选型1、机组每天额定供水量【公式】⑴、机组工作每小时供水量×额定工作时间=每天机组供水量⑵、机组工作每小时制热量×电能热值860千卡/度×机组工作工作时间=机组生产热量2、每天总热负荷计算(加热1升水温升1度需要1千卡热量)【公式】总用水量×需提温度=每天总热负荷3、设备选用：每天总热负≤热泵热水机组每天生产热量+空调热回收生产热量4、热回收制热能力【公式】夏季：热回收制热量=机组总的制冷量×25%×80%×860千卡/度冬季：热回收制热量=机组总的制冷量×25%×80%×75%×860千卡/度C、本工程设备选型计算该·每天总用水量约为10000L =10吨夏季：【自来水进水温度7℃时，热水出水温度55℃、即需温升48℃】假设生活热水直接由空调热回收提供，取4台PASRW250S-V模块主机带热回收。

高峰期总热负荷即1千卡/Kg. ℃×10000L×48℃=480000千卡，空调热回收总制热量即65KW/台×4台×25%×80%×11小时/天×860千卡/度=491920千卡高峰期间每天总热负荷480000千卡＜4台空调机组热回收每天产生总热负荷491920千卡故假设成立！能满足实际需求。

冬季：【自来水进水温度3℃时，热水出水温度55℃、即需温升52℃】高峰期总热负荷即1千卡/Kg. ℃×10000L×52℃=520000千卡，空调热回收总制热量即70KW/台×4台×25%×80%×75%×11小时/天×860千卡/度=397320千卡假设选择一台PASHW060S。

空气源热泵设计选型和计算方法一、空调负荷计算1.空调负荷计算的组成(QL)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。

估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。

但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。

估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。

目前空调负荷的计算还是以估算为主。

3.民用建筑空调单位面积冷负荷（qL）4.负荷计算——单位面积冷负荷法QL=qL×S式中：QL——建筑物空调房间总冷负荷 (W)QL——冷负荷 (W/m2 )S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。

其对应的风机盘管高速风量，即可确定风机盘管型号。

（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

三、采暖负荷计算1.采暖负荷计算的组成（Qn）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。
