热泵机组的选型与计算

离心地源热泵机组选型手册一、引言离心地源热泵机组是一种高效能的供热和供冷装置，可以同时满足建筑物的空调和热水需求。

本手册旨在提供离心地源热泵机组选型的相关指导，以帮助用户选择适合其需求的设备。

二、离心地源热泵机组工作原理离心地源热泵机组利用地下热能进行热泵循环，实现室内空调和热水供应。

其工作原理为：通过地下水源或地下回水井取得水，经过过滤和泵送后进入地源热交换器；地源热交换器通过与地下介质接触，吸收地热能，并传递给制冷剂，制冷剂吸收热能并被蒸发；制冷剂气体通入压缩机，被压缩并加热；热量释放到室内空气或热水供应系统，制冷剂液体再次进入地源热交换器，循环往复。

三、离心地源热泵机组选型关键因素选择适合的离心地源热泵机组需要考虑以下因素：1. 建筑物需求•建筑物的整体面积和体量•不同房间的使用需求，如办公区、会议室、餐厅等的温度要求•建筑物的朝向和隔热性能2. 地下条件•地下水资源的可利用性和水质状况•地下介质的热导率和热容量•地下水和地下介质的温度分布情况3. 设备性能•冷却和供暖能力，包括制冷量和供暖量•能效比和能源利用率，影响设备的能耗情况•噪音水平和振动情况，对于室内舒适度的影响4. 维护和运营•设备的可靠性和寿命•维护保养的成本和工作量•运营管理的自动化程度和便捷性四、离心地源热泵机组选型步骤根据以上关键因素，以下是选择离心地源热泵机组的步骤：1. 收集建筑物数据收集建筑物的面积、体积和房间用途等数据，了解建筑物的热负荷需求，为后续选型做准备。

2. 调研地下条件通过地质勘探和地下水分析，了解地下水资源、地下介质温度和热传导性能等地下条件信息，并作为选型的参考。

3. 确定热负荷需求结合建筑物数据和使用要求，计算出建筑物的冷负荷和热负荷，包括制冷量和供暖量。

4. 选择合适的机组类型根据热负荷需求和设备性能指标，选择合适的离心地源热泵机组类型，如单机组、多机组等。

5. 进行选型计算根据选定的机组类型和热负荷需求，进行选型计算，确定合适的机组规格和数量。

热泵设计选型指导首先，设计热泵时需要考虑的一个重要因素是热负荷。

热负荷是指制冷或供暖过程中需要转移的热量。

要确定正确的热负荷，需要考虑房屋或建筑物的面积、绝缘等级、气候条件以及所需的温度调节范围。

可以通过进行热负荷计算来确定正确的热负荷。

其次，热泵的能效比也是设计选型的重要考虑因素。

能效比是指热泵输出的热能与输入的电能之间的比例。

较高的能效比意味着更高的能源利用率和更低的运行成本。

因此，在选型过程中，应选择具有较高能效比的热泵。

此外，热泵的类型和工作原理也需要考虑。

常见的热泵类型包括空气源热泵、地源热泵和水源热泵。

每种类型都有其优缺点和适用场景。

例如，空气源热泵适用于所有地区，成本较低，但其性能会受到气温变化的影响。

地源热泵适用于需要大量热能的建筑物，但需要较大的土地空间。

水源热泵适用于靠近水源的地区，但对水质和流量有一定要求。

此外，还需要考虑热泵的综合成本和可靠性。

综合成本包括热泵本身的购买和安装成本，以及日常运行和维护费用。

可靠性是指热泵的寿命和运行稳定性。

在选型过程中，应选择具有较低综合成本和良好可靠性的热泵。

最后，还应考虑热泵的环境影响。

热泵是一种环保的供暖和制冷解决方案，其排放的二氧化碳减少了对环境的负担。

然而，热泵的制造和安装过程也会产生一定的环境影响。

因此，在选型过程中应选择具有较低环境影响的热泵，并合理安排其制造和安装过程。

总之，热泵的设计选型是一个复杂的过程，需要综合考虑多个因素。

在选择合适的热泵时，需要考虑热负荷、能效比、类型和工作原理、综合成本和可靠性以及环境影响等因素。

通过合理权衡这些因素，可以选择最适合需求的热泵，并在实际应用中实现高效节能的效果。

空气能热泵热水系统的设计选型随着人们生活水平的提高，热水器在各个场所使用越来越广泛。

而选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。

空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆触电等隐患，比各种锅炉、电热水器都安全。

又不像太阳能怕阴雨天和黑夜，能够全天侯工作。

机组自动运行可无人值守。

不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。

该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。

下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。

一、热泵热水机组选用要求空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：1.环境温度低于-15℃时，大部分热水机阻不能正常启动。

这就要求热水机组使用区域要求适用地区冬季环境温度最低温度高于-15℃。

2.环境温度低于10℃时，热水机组制COP值开始衰减。

这意味着要满足用户要求，系统需要辅助热源。

这就加大了热水系统的能耗。

热水用水不经济。

由此可知空气源热泵热水机组适用于夏热冬暖地区。

根据我国气候条件，推荐在长江以南地区选用空气源热泵机组。

二、热水供水系统设计（一）计算参数1.热水用水定额2.冷水温度在计算热水系统的耗热量时，冷水温度应以当地最冷月平均水温资料确定。

无水温资料时，可按表6.2.1确定。

3.用水水温采用集中热水供应系统的住宅，配水点的水温不应低于45℃。

盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3注意：集中热水供应系统中，在水加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温度差，一般不大于10℃。

（二）热水量和耗热量的计算1.日耗热量和热水量的计算全日供热水的住宅、宿舍、别墅、招待所、培训中心、旅馆、宾馆、办公楼、医院住院部、养老院、幼儿园、托儿所(有住宿) 等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：2.设计小时耗热量1 ）全日集中热水供应的居住小区的设计小时耗热量按下列情况分别计算：a.当小区的公共建筑(如餐馆、娱乐设施等) 的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算，设计小时耗热量计算见公式（6.4.2-1）b. 当小区内有与住宅的最大用水时段相同的公共建筑(如餐馆等) 和不相同的公共建筑(如办公用房等) ，则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。

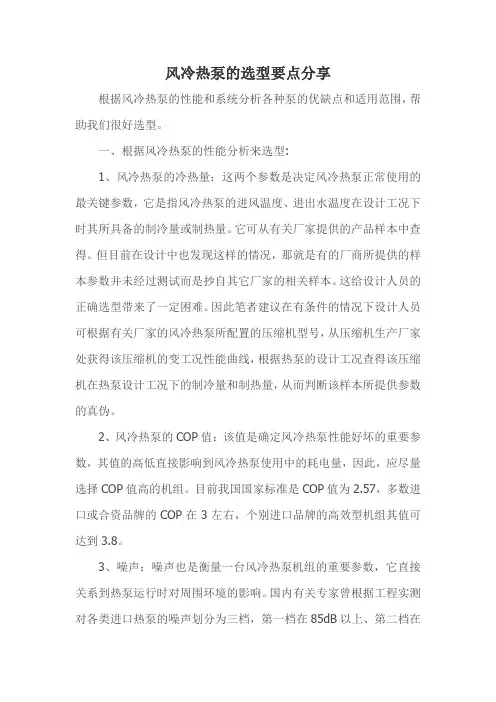

风冷热泵的选型要点分享根据风冷热泵的性能和系统分析各种泵的优缺点和适用范围，帮助我们很好选型。

一、根据风冷热泵的性能分析来选型:1、风冷热泵的冷热量：这两个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。

它可从有关厂家提供的产品样本中查得。

但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。

这给设计人员的正确选型带来了一定困难。

因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。

2、风冷热泵的COP值：该值是确定风冷热泵性能好坏的重要参数，其值的高低直接影响到风冷热泵使用中的耗电量，因此，应尽量选择COP值高的机组。

目前我国国家标准是COP值为2.57，多数进口或合资品牌的COP在3左右，个别进口品牌的高效型机组其值可达到3.8。

3、噪声：噪声也是衡量一台风冷热泵机组的重要参数，它直接关系到热泵运行时对周围环境的影响。

国内有关专家曾根据工程实测对各类进口热泵的噪声划分为三档，第一档在85dB以上、第二档在75～85dB之间、第三档在75dB以下。

我们在进行工程设计选型中应优先选择噪声在80dB以下的机组。

4、外型尺寸：风冷热泵机组大多布置在室外屋顶，它在进行设备布置时对设备与周围墙面的间距、设备之间的间距都有明确要求，因此我们在进行设备选型时必须考虑所选设备尺寸是否符合设备布置的尺寸要求。

在性能相同的前提下应优先选用尺寸较小的机组，以减小设备的占地面积。

5、运行重量：由于风冷热泵机组大多布置在屋面，因此在选型时必须考虑屋面的承重能力，必要时应与结构专业协商，增强屋面的承重能力。

但在设备选型时我们应优先选择运行重量较轻的机组。

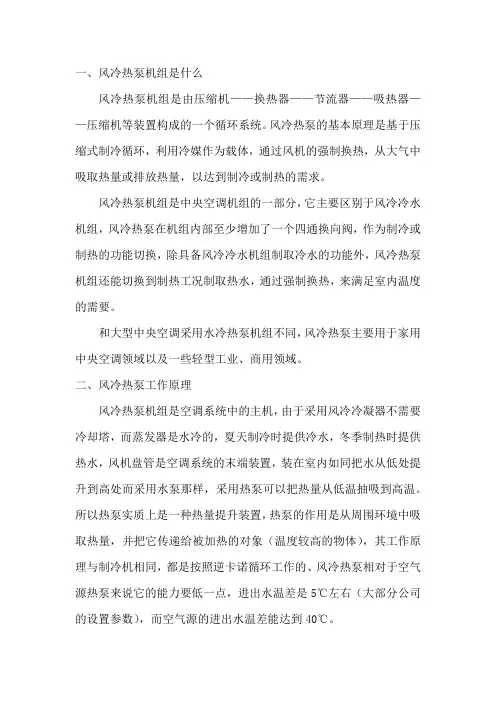

一、风冷热泵机组是什么风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。

风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒作为载体，通过风机的强制换热，从大气中吸取热量或排放热量，以达到制冷或制热的需求。

风冷热泵机组是中央空调机组的一部分，它主要区别于风冷冷水机组，风冷热泵在机组内部至少增加了一个四通换向阀，作为制冷或制热的功能切换，除具备风冷冷水机组制取冷水的功能外，风冷热泵机组还能切换到制热工况制取热水，通过强制换热，来满足室内温度的需要。

和大型中央空调采用水冷热泵机组不同，风冷热泵主要用于家用中央空调领域以及一些轻型工业、商用领域。

二、风冷热泵工作原理风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。

所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说它的能力要低一点，进出水温差是5℃左右（大部分公司的设置参数），而空气源的进出水温差能达到40℃。

风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。

我们可以形象的把风冷热泵机组比作是中央空调的大脑，如果大脑不工作了，那中央空调将丧失全部功能，系统也将停止运行。

三、风冷热泵机组的特点风冷热泵机组的特点介绍，我们对比水冷热泵机组和变频多联机(VRV系统)一起来讲。

风冷热泵机组 VS 水冷热泵机组水冷热泵机组的特点：1、应用范围广，造价较低。

2、技术最成熟，也是目前应用最广的空调系统。

3、冷、热源一般集中设置，运行及维修管理方便。

4、夏季制冷效率比较高，能效比高。

地暖循环水泵选型方法和实例计算地暖循环水泵是地暖系统中的核心设备，负责将水循环送至地暖管路，通过热交换将热量传递至室内。

选对合适的地暖循环水泵对地暖系统的性能和运行效果至关重要。

下面将介绍地暖循环水泵的选型方法，并结合实例进行计算。

1.地暖系统的总热负荷计算：根据地暖系统的设计面积、室内温度、地暖管路长度等因素，计算出地暖系统需要的总热负荷。

2.地暖管路的阻力计算：根据地暖管路的长度、直径、材质等参数，计算出地暖管路的阻力，并确定地暖系统的最大供水压力。

3.地暖循环水泵的性能参数：根据地暖系统的总热负荷和管路阻力，确定地暖循环水泵的流量和扬程要求。

一般来说，地暖循环水泵的流量应略大于地暖系统的总热负荷，加上一定的余量；扬程则应大于地暖管路的最大阻力。

4.地暖循环水泵的选择：根据地暖循环水泵的性能参数，选择合适的水泵型号。

一般来说，地暖循环水泵应具备较高的效率、低噪声、长寿命等特点。

下面结合一个实例进行地暖循环水泵的选型计算：假设一个地暖系统的设计面积为200平方米，室内温度为20℃，管路总长度为200米，管径为20mm，地暖系统的设计供水温度为40℃，回水温度为35℃。

根据地暖系统的设计参数，可以进行以下计算：1.地暖系统的总热负荷计算：2.地暖管路的阻力计算：地暖管路的阻力=管路长度×管路阻力系数=200米×0.1Pa/米=20Pa。

3.地暖循环水泵的性能参数：4.地暖循环水泵的选择：根据地暖循环水泵的性能参数，选择流量略大于1.05m³/h，扬程略大于31.5Pa的水泵型号。

需要注意的是，在实际选型过程中，还应考虑地暖循环水泵的品牌、效率、噪声、可靠性等因素，并与地暖系统的其他设备进行匹配，以确保地暖系统的正常运行。

总之，地暖循环水泵的选型方法主要包括总热负荷计算、管路阻力计算、水泵性能参数计算和水泵选择。

通过合理计算和选择，可以确保地暖系统的性能和运行效果。

风冷热泵机组的原理、选型、设计来源：暖通空调在线版权归原作者所有，侵权请联系删除一、风冷热泵机组是什么？风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。

风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒作为载体，通过风机的强制换热，从大气中吸取热量或排放热量，以达到制冷或制热的需求。

风冷热泵机组是中央空调机组的一部分，它主要区别于风冷冷水机组，风冷热泵在机组内部至少增加了一个四通换向阀，作为制冷或制热的功能切换，除具备风冷冷水机组制取冷水的功能外，风冷热泵机组还能切换到制热工况制取热水，通过强制换热，来满足室内温度的需要。

和大型中央空调采用水冷热泵机组不同，风冷热泵主要用于家用中央空调领域以及一些轻型工业、商用领域。

二、风冷热泵工作原理风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。

所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说它的能力要低一点，进出水温差是5℃左右（大部分公司的设置参数），而空气源的进出水温差能达到40℃。

风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。

我们可以形象的把风冷热泵机组比作是中央空调的大脑，如果大脑不工作了，那中央空调将丧失全部功能，系统也将停止运行。

三、风冷热泵机组的特点风冷热泵机组的特点介绍，我们对比水冷热泵机组和变频多联机(VRV系统)一起来讲。

风冷热泵机组 VS 水冷热泵机组一、水冷热泵机组的特点：1、应用范围广，造价较低。

2、技术最成熟，也是目前应用最广的空调系统。

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。

一、热泵机组分类：1．涡旋式压缩机热泵机组：涡旋式压缩机为容积式压缩机，具有运转平稳、振动小、噪音低等优点，常用的空气-空气热泵机组，适用于中、小型工程。

2．活塞式压缩机热泵机组：活塞式压缩机为容积式压缩机，结构复杂、转速低、振动大、噪音大、单机容量较小，多机头组合可拼装成100万大卡/时左右热泵机组，COP=3.0～3.5；3. 螺杆式压缩机热泵机组：螺杆式压缩机也为容积式压缩机，结构简单、运转平稳、振动小、噪音低、寿命长，COP=3.5～4.5,适用于中、小型工程，多机头热泵机组可用于较大工程。

单螺杆为平衡式单向运转，磨损小，无轴向推力，其排气效率比双螺杆略低。

二、热泵机组设计：1．选用原则：热泵机组有优点也有缺点，与同容量单冷冷水机组相比，其用电量大，造价高，冬季随室外气温下降制热量衰减严重、结霜严重等，因此，①当某工程有蒸汽源时，空调冷热源应尽量采用“单冷冷水机组加热交换器”方案。

无锡市正在形成城市蒸汽热力网，我们应优先采用以上方案。

②本人认为医院、宾馆等对冬季采暖温度要求较高的工程不适宜采用热泵机组，办公楼、饭店等工程则较适宜，因为它们一般白天使用，热泵机组制热量衰减小，就算采暖效果差些，室内人员可多穿衣服，影响小些。

2．选型方法：尽管江南地区一般工程冷负荷大于热负荷，但空调设计人员应计算出工程夏季冷负荷及冬季热负荷，按机组制冷量≥空调冷负荷来选择热泵机组型号，然后看以下不等式是否成立：热泵机组在冬季室外空调计算温度（如：无锡地区为-5℃）下的制热量≥工程冬季热负荷。

①若该不等式成立，则热泵机组选型适宜。

②若该不等式不成立，则应在空调水管上设辅助加热装置或增大热泵机组容量。

江南地区一般工程以上不等式是成立的。

3. 活塞式及螺杆式热泵机组若干性能比较：许多厂家销售人员出于商业利益，往往片面甚至恶意中伤某品牌或活塞、螺杆式热泵机组，我们设计人员不能被一叶障目，要认真细致地了解各类机型性能，作出正确的选型判断。

空气源热泵设计选型和计算方法一、空调负荷计算1.空调负荷计算的组成(QL)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。

估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。

但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。

估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。

目前空调负荷的计算还是以估算为主。

3.民用建筑空调单位面积冷负荷（qL）4.负荷计算——单位面积冷负荷法QL=qL×S式中：QL——建筑物空调房间总冷负荷 (W)QL——冷负荷 (W/m2 )S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。

其对应的风机盘管高速风量，即可确定风机盘管型号。

（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

三、采暖负荷计算1.采暖负荷计算的组成（Qn）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。

热泵机组的选型与计算机组的选型与计算本计算过程仅针对学生宿舍1、2、9栋热泵热水系统，其他系统计算过程相同。

1、日用水量：84960L/d （学生宿舍1栋18800L/d ，学生宿舍2栋17200L/d ，学生宿舍9栋48960L/d ）；2、冷水温度：10~15℃，机组出水温度：55℃；△t=45℃；3、娄底市气象参数：全年平均气温16.5～17.5℃，年极端最高气温40.1℃，年极端最低气温－12.1℃；4、机组的选型和计算4.1、最高日耗热量，按下公式（1）计算：)360024/()(?-=L r r r d t t C Q Q ρ ································ 式（1）式中：Q d ——最高日平均秒耗热量（KW ）；Q r ——最高日热水量（m 3/d ）；取84.960 m 3/d ；C ——水的比热，C=4187（kJ/kg ·℃）；ρr ——热水密度（kg/L ）；取0.9857;t r ——热水设计温度（℃）,取50℃；t L ——冷水设计温度（℃）,取10℃。

代入式（1），Q d =84.960×4187×0.9857×(50-10)/(24×3600)=162.33(KW)4.2、热泵机组制热量，按下式（2）计算，设热泵机组在最不利工况下的运行时间为每天T l =18h,则：11/24T Q k Q d g ?= ···················································· 式（2）式中：Q g ——热泵机组设计小时平均秒供热量（KW ）；T 1——热泵机组设计工作时间（h ）。

地源热泵系统设计：建筑物冷、热负荷计算在地源热泵系统选择、设备选型及进行地源热泵系统设计之前，必须对建筑冷负荷、热负荷进行计算。

计算时首先应进行空调分区，然后确定每个分区的冷、热负荷，最后计算整幢建筑的总热负荷和冷负荷。

1.建筑空调分区2.分区设计热负荷与冷负荷计算3.建筑物热负荷与冷负荷确定地源热泵设备选型：地源热泵系统类型选择为了能最好地满足项目的要求，必须合理地选择地源热泵系统类型。

在系统类型选择时应考虑一些主要问题。

1.地埋管地源热泵系统2.地下水地源热泵系统3.地表水地源热泵系统地源热泵设备选型：分区水源热泵机组选择一旦确定了地源热泵系统类型，就可以选择每个分区的水源热泵机组。

首先根据机组在分区中所要安装的位置，选择合适的机组形式，例如：落地式机组可以安装在外墙窗下；水平式机组可以安装在吊顶内；垂直式机组适合安装在壁橱或机房里等。

地源热泵系统设计：地埋管地源热泵系统设计地源热泵系统设计主要包括两大部分：一是建筑物内的空调系统设计，主要有空气处理方案确定及设备选择，水源热泵机组的选择、室内整个空调系统的风系统和水系统设计；二是室外地能换热系统的设计，即地埋管地源热泵系统中的地埋管换热器、地下水热泵系统中的水井系统以及地表水热泵系统中的地表水换热器的设计，这部分是地源热泵系统有别于其他系统之所在。

地源热泵设备选型：地埋管换热器管理形式选择地埋管换热器的埋管主要有两种形式，即水平埋管和垂直埋管。

换热器管路埋置在水平管沟内的地埋管换热器为水平埋管。

换热管路埋置在垂直钻孔内的地埋管换热器为垂直埋管。

地源热泵设备选型：地埋管换热器环路形式选择地埋管换热器中流体流动的环路形式有串联和并联两种。

在串联系统中，几个井（水平管为管沟）只有一个流动通路；并联方式是一个井（管沟）有一个流动通路，数个井有数个流动通路。

地源热泵设备选型：地埋管换热器埋管选择由于地埋管的使用场所特殊、施工较复杂，所选管材必须符合特定的性能才能保证施工顺利进行、系统才能正常运行，对管材特殊性要求如下：1.对管材质量的要求2.选择地埋管规格3.选择地埋管管径4.确定地埋管管子长度地源热泵选型和设计是地源热泵系统安装重要一环，从地源热泵主机、风机盘管、埋管的选择到整体方案设计，每一个环节都影响着地源热泵最终使用效果和使用寿命。

水源热泵设备选型⒈一般情况下按空调冷负荷确定机组型号，对于热负荷高的地区要校核采暖负荷。

传统的系统——用较大的热负荷或冷负荷选择系统。

以出水温度35℃的制冷量或以出水温度18℃的制热量作为选择水源热泵机组的依据。

⒉无锅炉系统——用冷负荷选择水源热泵机组，房间的热损耗需用足够能量的电加热型加热器加以抵消。

⒊水系统进水温度选定原则：一般制冷为15～35℃，制热为10～32℃，国标规定制造商参数标定按制冷进出水温度℃，热泵制热进出水温度20℃。

⒋水量及风量确定原则：一般每KW的水流量为0.19m3/h，风量为140～250m3/h。

⒌实际制冷量及制热量会因室内设计干、湿球温度的不同而有所变化，应根据室内设计干、湿球温度进行xx。

二、循环水系统设计水环系统通常有冷却塔、换热器、蓄热箱、辅助加热器、泵及相应管路组成。

水环水温控制范围一般为15～35℃，在此温度范围内，一般不需要开冷却塔或辅助加热器。

三、系统水流量设计水源热泵系统夏季需冷量的计算方法与其它系统相同。

根据需冷量和所需的冷却水温差，各台水源热泵装置的循环水量即可求出，在考虑到装置的同时使用系数，即可得到整个系统所要求的夏季总冷却循环水量。

一般来说，单一性质的建筑同时使用系数较高，综合性建筑则低一些。

另水源热泵装置的数量越多，同时使用系数越小，反之则越大。

同时使用系数可按以下原则来确定：⒈循环水量小于36 m3/h时，同时使用系数取0.85～0.9⒉循环水量为36～54 m3/h时，同时使用系数取0.85～0.85⒊循环水量大于54 m3/h时，同时使用系数取0.75～0.8以上原则中所提到的循环水量是指各装置所需水量的累计值，把此值乘以同时使用系数即可得到系统实际所需的总循环水量，并以此作为循环水泵、冷却塔的选型参数以及循环水总管径确定的依据。

四、系统形式水源热泵水路系统通常采用一次泵系统，运行简单、管理也比较方便。

考虑到整个系统的运行可靠，系统中必须设置备用泵。

风能热泵机组的选型与设计一、风能热泵机组的选型风能热泵冷热水机组是九十年代在我国开始应用的一种新型空调主机，此类机组既可供冷又可供热，省却了锅炉房和冷却水系统，安装灵活方便。

机组运行采用微电脑控制，可靠性较高。

因此在长江流域的许多空调工程中得以广泛采用。

但由于各地气候条件不同，再加上工程设计方面也缺少经验。

因此在使用中也发现了不少问题。

本文作者根据自己近年来的工程经验谈几点体会，以供广大同行参考。

风能热泵机冷热水机组在进行一个工程的设计过程中，如果当地气候环境允许，同时经过技术经济分析比较后确定该工程空调冷热源采用风冷热泵机组，那么设计人员应该着手对国内外相关厂家的产品进行分析比较，为用户选择一款较为经济合理的热泵产品。

选型的主要内容首先是机组的总体性能分析，它包括热泵机组的制冷量、制热量、COP值、噪声、外形尺寸、运行重量等参数。

其次，分析该类热泵的内部配置，它包括压缩机型式、冷凝器结构及布置、热力膨胀阀的配置、蒸发器型式、能量调节方式、融霜方式、安全保护及自动控制项目等等。

在进行上述分析比较后我们就可以选择一款较为理想的机组，接下来的工作就是进行设备布置，这过程中我们必须考虑设备之间的合理间距，辅助热源的配置以及多台热泵整体运行噪声对周围环境的影响等。

下面就以上几方面的问题分别加以阐述。

风能热泵的性能分析风能热泵的冷热量：这两个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。

它可从有关厂家提供的产品样本中查得。

但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。

这给设计人员的正确选型带来了一定困难。

因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。
