1、铸铁管、水煤气管、无缝钢管各适用于石油化工生产中哪些场合？铸铁管用于埋在地下的给水总管、煤气管和污水管等；水煤气管常用于压强较低的水管、暖气、煤气、压缩空气和真空管路中，也可用于压强不高的蒸汽支管和冷凝液的管路中；无缝钢管广泛应用于水压强与温度较高的物料输送中。
2、常用的石油化工管路主要有哪几部分组成?常用的石油化工管路主要有管子、管件和阀门三部分组成。
3、管件按作用不同可分为哪几类？用来改变管路的方向：如弯管；连接管路支路：如三通、四通；连接两段管道：如管箍、活接头；改变管路支路：如大小头；堵塞管路：如丝堵。
4、阀门的作用：阀门是用来控制管路内流体流量和压力的部件，操作人员通过操作各种阀门，实现对生产过程中的控制和调节。
启闭作用-截断或沟通管内流体的流动；调节作用-调节管内流体的流量；节流作用-调节阀门开度，改变压力降，达到调节压力的作用。
5、截止阀截止阀由阀芯、阀座、阀体、阀杆、填料、填料盖、手轮等构件组成。
截止阀按介质流动方向的不同可分为直通式、直流式和角式三种。
若按阀杆螺纹的位置则可分为明杆及暗杆两种。
小直径的截止阀一般为暗螺纹杆式；直径较大、工作温度较高及用于腐蚀介质的截止阀一般为明螺纹杆式。
安装截止阀时，需使介质由下向上流过阀芯与阀座之间的间隙。
截止阀的优点是结构简单，密封性能好，制造和维护方便。
其缺点是流体阻力大，阀体较长，占地较大。
截止阀广泛用来截断流体和调节流量。
6、闸阀闸阀又称闸门阀，阀体内装置一块与介质流动方向垂直的闸板，闸板升起时闸阀开启，下降时则关闭。
闸阀由手轮、阀杆螺母、压盖、阀杆、阀体、闸板、密封面等构件组成。
阀杆有明杆和暗杆之分。
明杆式闸阀一般用于腐蚀性介质及室内；暗杆式闸阀用于非腐蚀性介质和操作位置受限制的地方。
按闸板结构型式不同，可分为楔式和平行式两类。
楔式大多制成单闸板，两侧的密封面成楔形。
平行式大多制成双闸板，两侧密封面是平行的。
平行式比楔式易于制造和修理，但不宜输送含有杂质的流体，只能输送洁净流体。

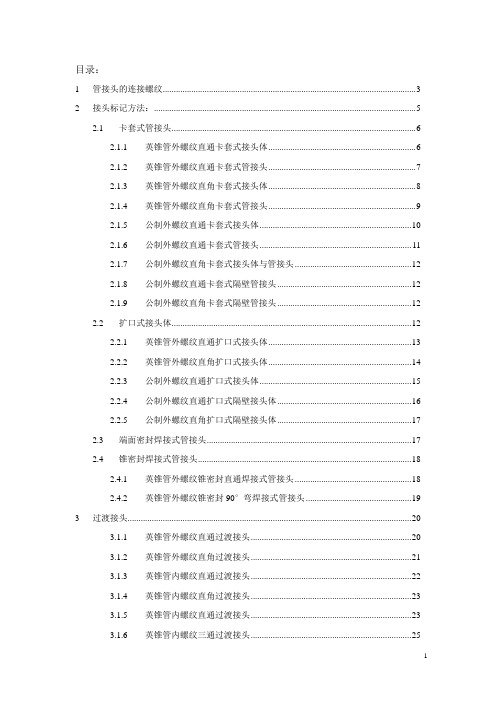

目录：1 管接头的连接螺纹 (3)2 接头标记方法： (5)2.1 卡套式管接头 (6)2.1.1 英锥管外螺纹直通卡套式接头体 (6)2.1.2 英锥管外螺纹直通卡套式管接头 (7)2.1.3 英锥管外螺纹直角卡套式接头体 (8)2.1.4 英锥管外螺纹直角卡套式管接头 (9)2.1.5 公制外螺纹直通卡套式接头体 (10)2.1.6 公制外螺纹直通卡套式管接头 (11)2.1.7 公制外螺纹直角卡套式接头体与管接头 (12)2.1.8 公制外螺纹直通卡套式隔壁管接头 (12)2.1.9 公制外螺纹直角卡套式隔壁管接头 (12)2.2 扩口式接头体 (12)2.2.1 英锥管外螺纹直通扩口式接头体 (13)2.2.2 英锥管外螺纹直角扩口式接头体 (14)2.2.3 公制外螺纹直通扩口式接头体 (15)2.2.4 公制外螺纹直通扩口式隔壁接头体 (16)2.2.5 公制外螺纹直角扩口式隔壁接头体 (17)2.3 端面密封焊接式管接头 (17)2.4 锥密封焊接式管接头 (18)2.4.1 英锥管外螺纹锥密封直通焊接式管接头 (18)2.4.2 英锥管外螺纹锥密封90°弯焊接式管接头 (19)3 过渡接头 (20)3.1.1 英锥管外螺纹直通过渡接头 (20)3.1.2 英锥管外螺纹直角过渡接头 (21)3.1.3 英锥管内螺纹直通过渡接头 (22)3.1.4 英锥管内螺纹直角过渡接头 (23)3.1.5 英锥管内螺纹直通过渡接头 (23)3.1.6 英锥管内螺纹三通过渡接头 (25)3.1.7 英锥管外螺纹压力表过渡接头 (25)3.1.8 英锥管外螺纹宝塔式直通接头(钢) (26)3.1.9 英锥管外螺纹宝塔式直通接头(铜) (26)3.2 活接头 (27)3.3 快换接头 (28)3.4 SAE对开法兰夹 (28)3.5 方形焊接法兰 (30)3.5.1 方形直通法兰 (30)3.5.2 方形直角法兰 (32)4 卡套管接头的安装说明 (34)4.1 卡套接头概述 (34)4.2 卡套接头的装配 (34)4.2.1 安装 (34)4.2.2 重复安装 (35)4.2.3 检查 (35)4.2.4 泄漏原因 (36)5 软管 (36)5.1 软管代号及技术参数表 (37)5.1.1 软管尺寸 (37)5.1.2 工作压力 (37)5.1.3 化学相容性 (37)5.1.4 弯曲半径 (37)5.1.5 摩擦 (38)5.1.6 工作温度 (38)5.2 软管通径DN(mm) (38)5.3 软管总成长度系列 (39)5.4 防护型式 (39)5.5 软管标记 (39)5.6 软管的长度和角度测量 (40)5.7 软管的正确安装 (41)5.8 接头型式 (42)5.8.1 A型接头 (43)5.8.2 B型接头(不推荐) (45)5.8.3 C型接头(主推荐) (48)5.8.4 H型接头(新瑞选轻系列) (50)5.8.5 F型接头 (52)6 钢管 (55)6.1 硬管的标记 (55)6.2 最小弯管半径 (55)6.3 推荐的管夹间距表 (55)6.4 钢管通径、外径、壁厚、连接螺纹及推荐流量表 (55)7 低压管件 (56)8 管路流速 (57)管接头及管路知识1管接头的连接螺纹M或G螺纹英制锥螺纹管接头的旋入端一般选用公制螺纹和英制锥螺纹。
