06级机类机械制图期末试卷A

2006-2007学年第二学期《 机械制图 》期末试卷（A 卷）系部 班级 学号 姓名一、 看泵体零件图，回答问题（30分，每空1分，共12分） 1、找出左视图的一个定位尺寸 和两个定形尺寸 、 2、 孔的定位尺寸是 、 。

3、零件左端的螺纹标注为G1/2是表示 (普通、梯形、管、锯齿形、矩形)螺纹。

4、尺寸 的基本尺寸是 ，基本偏差代号是 ，基本偏差大小是 ，基本偏差属于 (上，下)偏差，公差等级 ，公差大小是 。

5、画出B-B 剖视图（18分）。

B-B系部班级学号姓名二、读微动机构装配图，完成第三页试卷上的试题（70分，每空2分共28分）系部班级学号姓名读懂第二页试卷微动机构装配图，回答下面问题1、导套9与支座8之间是通过零件连接的。

2、图中φ20H8/f7是件和件之间的配合尺寸；此配合的种类；基准制是。

3、图中B-B是图,该图主要表示件、、、的装配连接关系。

4、C-C是图，该图主要表示的是结构。

5、俯视图中的尺寸82和22在装配图中属于尺寸。

6、拆画支座8的零件图，并抄注相关尺寸（按图形的大小绘图）（22分）。

7、拆画螺杆6的零件图，并标注全部尺寸（按图形的大小绘图，非抄注尺寸可以不写尺寸数字）（20分）第二学期《 机械制图 》期中试卷（A 卷）答案系部 班级 学号 姓名二、 看泵体零件图，回答问题（30分，每空1分，共12分） 1、找出左视图的一个定位尺寸 68 和两个定形尺寸 2xM6 、 R12 2、 孔的定位尺寸是 68 、 41 。

3、零件左端的螺纹标注为G1/2是表示 管 (普通、梯形、管、锯齿形、矩形)螺纹。

4、尺寸 的基本尺寸是 φ36 ，基本偏差代号是 H ，基本偏差大小是 0 ，基本偏差属于 下 (上，下)偏差，公差等级 IT8 ，公差大小是 0.039 。

5、画出B-B 剖视图（18分）。

B-B系部班级学号姓名二、读微动机构装配图，完成第三页试卷上的试题（70分，每空2分共28分）系部班级学号姓名读懂第二页试卷微动机构装配图，回答下面问题1、导套9与支座8之间是通过零件 7 连接的。

机械制图期末试卷A及答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2××职业技术学院2010—2011学年第二学期《机械制图》期末试卷（A ）一、选择题(每题3分，共15分)1.锯齿形螺纹的特征代号是( ) A. M B. G C. B2.为防止螺母松动，可选用( )防松 A.圆柱销 B.圆锥销 C.开口销3.推力球轴承适用于承受( )A. 径向载荷B.轴向载荷C.同时承受径向和轴向载荷 4.下列零件主视图采用半剖视图的是( ) A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮 5.一般轴类零件的主视图的选择原则是( )A.工作位置原则B.加工位置原则C.形状特征原则 二、填空题(每空2分，共20分)1.螺纹按用途可分为 和2.销通常用于两零件间的 和3.滚动轴承一般由外圈、内圈、 和4.弹簧中参加工作的圈数称为 ，仅起支承作用的称为5.零件图的尺寸标注的合理性是指 和 三、判断题 (对的打√，错的打×。

每题3分 共15分)1.对于非标准螺纹的牙型，可用局部视图、局部放大视图和局部剖视图来表达( )2.两齿轮啮合时，其节园相切，用细实线绘制，啮合区内的齿顶园用粗实线绘制( )3.较简单的轮盘类零件一般采用一个基本视图，不需画出左视图和俯视图( )4.轴肩根部倒圆可避免应力集中( )5.在零件图的尺寸标注中，若设计基准和工艺基准不能统一，则以保证工艺要求为主( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义图1 图22．如图3所示，试标出其尺寸基准图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由实得分34．如图5所示，根据零件图回答问题(a) (b)图4图5(1).根据结构形状，此零件属于零件，所用材料为(2).该零件共用了个基本视图，其他表达方法有45(3).012.0001.016++φ的最大极限尺寸为 ，最小极限尺寸为(4).槽2×0.5槽宽是 mm ，槽深是 mm (5).表面粗糙度数值最大是 um ，最小是 um机械制图期末试卷A 答案一．填空题（每空2分 共20）1.连接螺纹 传动螺纹2.定位 连接3.滚动体 保持架4.有效圈数 支承圈5.保证达到设计要求 符合加工和测量的工艺要求二．选择题(每题3分 共15分)1. C2. C3. B4. B5. B三．判断题(对的打√，错的打×。

2011—2012年度第一学期《机械制图》期末试卷（A）姓名: 班级:卷面分值（满分）：100分考试时间：100分钟一、填空题（本题共5小题，每空1分，满分15分）1、工程常用的投影法分为两类和，其中正投影法属于投影法。

2、比例是与相应要素的线性尺寸之比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：3为比例，5：1为比例。

无论采用哪种比例，图样上标注的应是机件的尺寸。

3、标注尺寸的三要素、和。

4、尺寸标注中的符号：R表示，Φ表示。

5、平面截割形体而产生的交线，称为。

二、选择题：（共20题，每题1.5分，满分30分，在答题区内填写正确的选1、A0图纸幅面是A3图纸幅面的（）。

A 4倍B 8倍C 16倍D 32倍2、国家标准中规定标题栏正常情况下应画在图纸的（）。

A 左上角B 右上角C 左下角D 右下角3、用下列比例分别画同一个机件，所绘图形最大的比例是（）。

A 1:1B 1:5C 5:1D 2:14、在尺寸标注中，尺寸线为（）。

A 粗实线B 点画线C 细实线D 任意线5、物体的真实大小应以图样中（）为依据，与图形的大小及绘图的准确度无关。

A 所注尺寸数据B 所画图样形状C 所标绘图比例D 所加文字说明6、标注（）尺寸时，应在尺寸数字前加注符号“R”。

A 圆弧的半径B 圆弧的直径C 圆球的半径D 圆球的直径7、投影面垂直线中垂直于H面的直线称（）。

A 水平线B 铅垂线C 正垂线D 侧垂线8、三视图中，主视图与俯视图（）。

A 长对正B 宽相等C 高平齐D 高相等9、一般位置平面，（）面投影不反映实形。

A 1B 2C 3D 410、三视图中，（）与左视图高平齐。

A 主视图B 俯视图C 左视图D 视图11、用任何位置的截面切割圆球时，其截交线都是（）。

A 椭圆B 四边形C 圆D 矩形12、平面对投影面的相对位置有（）种。

A 三种B 五种C 七种D 数种13、图样中可见轮廓线用（）绘制。

班级：_____________姓名：______________学号：____________-------------------- 密------------------------封-----------------------线---------------------- -------------------- 密------------------------封-----------------------线----------------------（A）P5-1《机械制图》考试试题（A卷）答案题目一二三四五六总分得分阅卷一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。

（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。

（15分）班级：_____________姓名：______________学号：____________（A ）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。

（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。

（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。

4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。

5. ￠40039.0 的最大极限尺寸为￠40.039, 最小极限尺寸为￠40, 公差为0.039。

6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。

订线装注意事项1、请命题教师于考试前 15天将试题交本学院， 由各学院统一保管。

2、每道大题如有若干个小 题，应注明每道小题的分数。

例如：填空（每空1分 共15分 ）。

3、在主观性试题的标准答案中，必须注明得分点的分值，分步给分。

4、书写时请在上、下、左、 右的边缘处至少留出10 毫米的空白，以免造成 制卷困难，并请注明页数。

5、用计算机打印试题，并 注意试题字体大小、色带的颜色深度（过浅制版不清）。

如有不符要求的试题，予以返回。

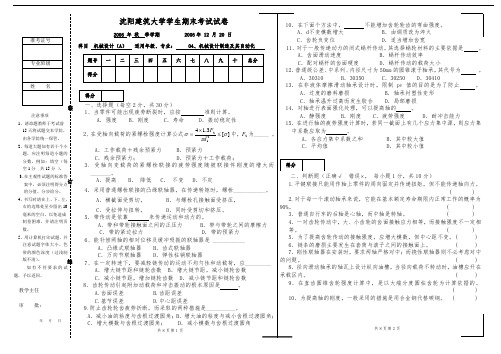

教学主任审 批：年 月 日．在下面个方法中， 不能增加齿轮轮齿的弯曲强度。

B ．由调质改为淬火D ．适当增加齿宽其选择蜗轮材料的主要依据是 。

B ．蜗杆传动效率 D ．蜗杆传动的载荷大小50mm 的圆锥滚子轴承，其代号A ．30310B ．30350C ．30250D ．30410pv 值的目的是为了防止 。

B ．轴承衬塑性变形D ．局部磨损 ．对轴进行表面强化处理，可以提高轴的 。

B ．刚度C ．疲劳强度D ．耐冲击能力 集中系数应取为 。

B ．其中较大值 D ．其中较小值订线装三、问答题(共12分)1.（42．（4分）一对圆柱齿轮传动，大、小齿轮的齿面接触应力是否相等小齿轮的接触强度是否相等? 两齿轮接触强度相等的条件是什么? 16分）(1) Ⅱ轴和Ⅲ轴的转4的螺旋线方向；(3) 蜗轮2和齿轮3所受各分力方订线装2、（6滑。

（指出六处即满分）订线装2、（10分）F r2=2100N ，轴向载荷F ae =900N 期寿命L h =2000h,中等冲击，5.1=P f 计算并选择轴承；2（e F F r a ≤/时， x=1,Y=0 ； F a /分）一压力容器内径D=160mm ，工作压力ｐ＝0~3N/mm 2，用M16螺d １＝13.835mm ），螺栓的许用应力［σ］＝250N/mm 2，要求剩余预紧1.5F （F 为工作载荷）。

试求：1）计算联接所需的螺栓的个数；2）若将。

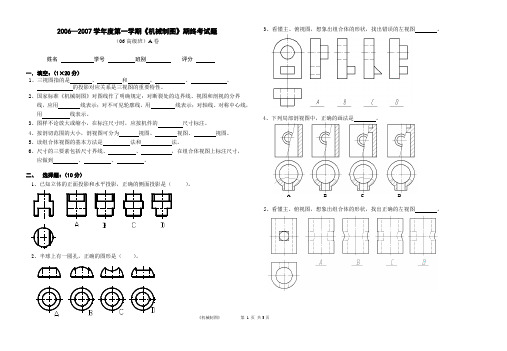

2006—2007学年度第一学期《机械制图》期终考试题
（06高级班）A 卷
姓名 学号 班别 评分
一．填空：（1×20分）
1、三视图指的是 、 和 。

、 、 的投影对应关系是三视图的重要特性。

2、国家标准《机械制图》对图线作了明确规定：对断裂处的边界线、视图和剖视的分界 线，应用 线表示；对不可见轮廓线，用 线表示；对轴线、对称中心线， 用 线表示。

3、图样不论放大或缩小，在标注尺寸时，应按机件的 尺寸标注。

4、按剖切范围的大小，剖视图可分为 视图、 视图、 视图。

5、读组合体视图的基本方法是 法和 法。

3、看懂主、俯视图，想象出组合体的形状，找出错误的左视图 。

4、下列局部剖视图中，正确的画法是 。

A B C D
5、看懂主、俯视图，想象出组合体的形状，找出正确的左视图 。

三、找出图中错误，并在右边正确标出。

（10分）
五．根据物体的三视图作正等轴测图。

（5分）
（10分）
七、补全主视图的漏线（15分）
3．
B
C
A
A
B
C-C
C
A-A
B-B。

兰州职业技术学院2016-2017学年第一学期期末《机械制图》试题A答案及评分标准一、15分评分标准：1．通用画法、特征画法正确各得4分，共8分。

2．规定画法正确共得7分。

3．错漏处酌情扣分。

答案：二、15分评分标准：1．轴、毂、键轮廓线画对各得2分，共6分。

2．画对三处剖面线各得2分，共6分。

3、投影关系正确得3分。

4、错漏处酌情扣分。

答案：三、15分评分标准：1．每画对一图得5分，共15分。

2．错漏处酌情扣分。

答案：四、30分评分标准：1．填空题每空正确得1分，共7分。

2．标注题分值分配见各题后注。

3．错漏处酌情扣分。

答案：1、视图表示：主视图的选择符合 加工（或工作）位置 原则；螺纹退刀槽用局部放大图表达。

2填写标题栏：（答案参见零件图，前三项各得1分，其余共2分，本小题总分：5分）。

3、编写技术要求：（答案见零件图，共2分）4、将键槽深的极限偏差-0.2、0标注在图样上正确的位置。

（答案见零件图，共2分）5、解释轴颈尺寸025.0087.032+-φ的含义：φ45公称尺寸 ；+0.025上极限偏差 ；-0.087下极限偏差 。

6、在图中用指引线标出长、宽、高三个方向尺寸标注的主基准。

（答案见零件图，每标出一处得1分，共3分）7、根据尺寸分类，尺寸16和32分别是键槽的定形、定位尺寸。

8、在视图上标注形位公差：（答案见零件图，本小题共5分）9、标注表面粗糙度：（答案见零件图，每标注一处得2分，共6分）注：表面粗糙度符号按新标准注出时，如答案正确，按相同分值计。

五、25分评分标准：1.每空答案正确得1分，共13分。

2.俯视图画法正确得12分。

答案：1.图中所示的螺纹联接件有：螺栓、螺母、垫圈。

2.螺纹联接件所用的画图方法是比例画法。

3.图中有关装配图的画法有：接触面画一条线；非接触面画两条线；相邻零件的剖面线方向相反；当剖切面剖过标准件时，标准件按不剖画；螺纹终止线应画在被联接件上表面之下。

共 6 页 第2页
不变 B. 减小 C. 增大 D.难以确定 ）从标准中选取。

A.传递的转矩 B.传递的功率 C. 轴的直径 D. 轮毂的长度 ）。

A.圆锥滚子轴承 B.滚针轴承 C.深沟球轴承 D.圆柱滚子轴承 ）。

液体摩擦 B.混合摩擦 C.干摩擦 D. 边界摩擦 ）。

A.随之升高
B.保持不变
C. 可能升高也可能降低
D.随之降低 p ≤[p]是为了防止发生（ ）失效。

A.过热胶合 B.过大塑性变形 C. 点蚀 D. 过度磨损
2
2)(T M M e α+=中α=）。

A.α=1 B. α=0.8 C. α=0.3 D. α=0.6 ）。

A.仅对蜗杆进行变位
B.蜗杆、蜗轮均不变位
C.蜗杆、蜗轮同时变位
D. 仅对蜗轮进行变位
）。

拉应力 B. 压应力 C.剪切应力 D. 拉应力和扭剪应力 4分）写出一维雷诺方程，并解释形成液体动压润滑的必要条件。

6分）按防松原理螺纹防松的方法可分几类？每一类各举两个具体的防松方法。

3分）带传动的主要失效形式是什么？最大应力的部位在哪里？
图1
图2
图3
共 6 页第5页。

一、选择题
1、下列零件尺寸标注中正确的是（）。

2、下图中正确的全剖主视图为（）。

3、选择正确的局部剖视图。

4、已知俯视图，选择正确的剖视图。

（）（）
5、下图正确的A向斜视图是（）。

二、改错题
1、找出下面局部剖视图中的错误，在右侧画出正确的视图。

2、分析内外螺纹连接剖视画法中的错误，把正确的画在指定位置。

3、分析图中的错误，在右方空白处画出正确的剖视图。

三、作图题
1、参考轴测图尺寸，在指定位置画出移出断面图。

2、在指定位置，将主视图画成全剖视图。

25
4
10
3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。

4、采用简化画法补画螺栓连接装配图中的漏线。

5、用相交的剖切平面，将主视图改画为全剖视图。

6、将主视图改画为全剖视图。

四、读零件图，完成填空。

（每空1分，计20分）
1．零件名称是，材料是，比例是，属于比例。

2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是，定位尺寸是圆周的六等分，其连接圆弧的半径是。

3．尺寸φ1150
的基本尺寸是，最大极限尺寸是，最小极限尺寸
0.07
是，公差是，基本偏差代号为。

4．零件上有6个直径为的圆柱孔，孔内表面粗糙度要求为。

5．该零件长度方向的尺寸基准是，宽度方向的尺寸基准是，高度方向的尺寸基准是。

6、该零件的总长是，总宽是，总高是。

重庆工学院考试试卷班级学号姓名考试科目机械制图C A 卷共 5 页····································密························封························线································学生答题不得超过此线图1是：（ D ）、平行二直线、垂直相交二直线（ C ）、相交D、垂直是：（ A ）、垂直二直线、下图中，已知立体的主视图和俯视图，其左视图应该是：（ C ）、已知立体的主视图和俯视图如下图，则其左视图应该是：（D ）10、如下图，已知立体的主视图和俯视图，其左视图应该是：（ A ）二、补画立体的俯视图，求其表面上点C、线段AB的另外两个投影，并填空。
