阅卷得 分四川核工业工程学校2011年秋季期末考试画法几何及机械制图试卷（A ）（适用于班。
满分100分，90分钟完卷。

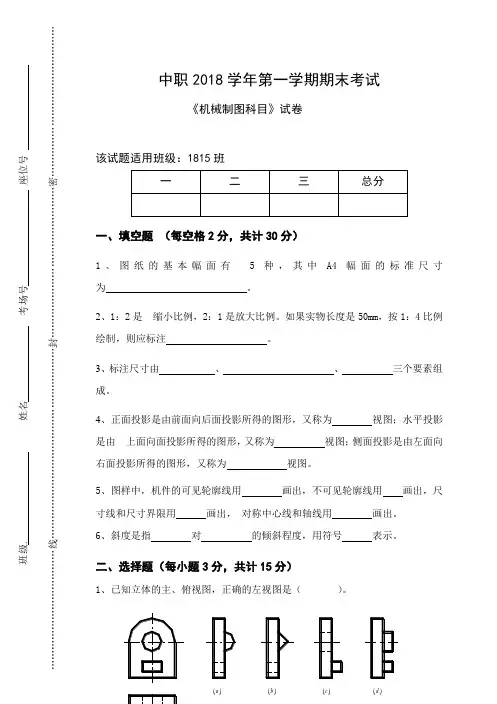

）一、填空题（每空1分，共15分。
）1、GB/T 是指 。
2、标题栏一般位于图纸的 。
3、 比例分为三种，分别是：原值比例、放大比例和 。
4、机械图样上汉字一般写成 。
5、同一张图样中，同类图线的宽度应 。
（选填一致或不一致）6、斜度是一直线对另一直线或一平面对另一平面的 程度。
7、常用的投影法有中心投影法和 。
8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。
9、 三视图的投影规律是： 、 、 。
10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。
11、 基本体分为平面体和 两类。
2、比例的含义是（ ）与（ ）之比。
3、同一张图样中，相同线型的宽度应（ ）。
（选填一致或不一致）4、绘制尺寸线、尺寸界线等时，应采用（ ）线。
5、绘制可见轮廓线时用（ ）线。
6、绘制中心线、对称线时应用（ ）线。
7、定位尺寸是指确定各组成部分之间的相对（ ）的尺寸。
8、斜度是一直线对另一直线或另一平面的（ ）程度。
9、锥度是正圆锥底圆直径与（ ）之比。
10、标注尺寸的三要素分别是尺寸界线、尺寸线、（ ）。
11、常用的投影法有中心投影法和（ ）。
12、正投影法的基本特性有真实性、积聚性、（ ）。
13、根据三视图之间的投影规律是长对正、宽相等、（ ）。
14、在物体的三视图中，俯视图反映物体的长度和（ ）； 19、基本体可分为平面立体和（ ）两类。
18、物体左右之间距离为长，前后之间为宽，上下之间的距离为（）。
20、最基本的平面立体有（）和棱锥。
22、R9是 （定 ）尺寸 。
（选填定位尺寸或 定形尺寸） 23、尺寸排 列要清晰，平行的尺寸应按“（ ）尺寸在外 ，（） ）”的原则排列，避免尺寸线与尺寸界线的交叉。
24、三视图中（ ）是最重要的视图。
1、投射线与投影面垂直的平行投影法称为（ ） A 、中心投影 B 、斜投影法 C 、正投影法2、在平行投影法中，正投影法的投射线与投影面（ ）。
A 、垂直 B 、平行 C 、相交3、一个视图只能反映物体（ ）个方向大小。
A 、一 B 、二 C 、三4、如果一个物体的长为3.6m ，那么在三视图上标注尺寸正确的是（ ） A 、3600 B 、3600mm C 、3.6m5、主视图与俯视图都反映物体的（ ） A 、长度 B 、宽度 C 、高度6、左视图与俯视图都反映物体的 （ ） 。
A 、长度 B 、宽度 C 、高度7、在机械图样中，用正投影法画出物体的图形称为（ ）。
A 、视图 B 、画图 C 、透视图 9、细实线不可以作为下列（ ）用途。
A 、相交线B 、过渡线C 、相贯线 10、图样中尺寸单位一般为（ ）。
A 、mB 、cmC 、mm 11、.俯视图在主视图的（ ）A 、 下方B 、 左方C 、 右方12、尺寸界线与尺寸线一般为（ ）关系。
A 、平行 B 、相交 C 、垂直13、在标注球面尺寸时应在直径符号和半径符号前加注（ ）。
A 、ΦB 、SC 、R14、我国国家标准的代号是（ ）。
A 、ISOB 、GBC 、JB 15、5、尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端（ ）A 、1~~2 mmB 、2~~3mmC 、3~~4 mm 16、常用图纸的基本幅面有（ ）种。
A 、3B 、4C 、5 17、标题栏一般画在图纸的（ ）。
A 、左下角B 、右下角C 左上角18、在尺寸标注中，机件的真实大小应以图样上（ ）依据。
A 、图上线段长度 B 、尺寸界限 C 、尺寸数字 19、机件的每一尺寸一般应标注 （ ）阅卷 得 分试卷编号 HFJH-AA 、一次B 、两次C 、三次20、若机件太大或太小，为看图方便，则采用缩小或放大比例画图，如5：1属于哪种比例。
（ ）A 、放大B 、缩小C 、原值23、物体有上、下、左、右、前后六个方位，左视图反映物体的（ ）相对位置。
A 、前、后和上、下 B 、上、下和左、右 C 、左、右和前、后 24、下面基本体中（ ）为平面立体。
A 、棱柱B 、长方形C 、球 25、照相、放电影属于下列（ ）。
A 、平行投影B 、斜投影C 、中心投影 27、下列事物中（ ）不属于基本体。
A 、圆环B 、长方体C 、三角形 28、球体的三视图都是（ ）。
A 、圆B 、半圆C 、等径圆30、当直线或平面垂直于投影面时，直线的投影为点，平面的投影为直线时，这是正投影法的（ ）基本特性。
A 、真实性B 、积聚性C 、类似性 31、下列立体中表面全部由曲面围成的立体是（ ）。
A 、圆锥 B 、圆柱 C 、球32、圆柱的三视图中，除了一个视图为圆外，其余两个视图为全等的（ C ）。
A 、等腰三角形 B 、等腰梯形 C 、矩形 33、下列三个选项中哪一项属于基本立体（ ）。
A 、 三角形 B 、球 C 、圆 34、主视图与（ ）高平齐A.俯视图B.左视图C.右视图36、.俯视图反映了物体的（）和（ ）的相对位置关系。
A.上下 、左右 B.左右、前后 C. 上下、前后 37、.基本体分为两大类是下面（ ）两类。
A.、棱柱体、圆柱体B 、圆柱体、圆锥体C 、平面体、曲面体39、已知圆锥的两个视图均为等腰三角形，则第三个视图是（ ）。
A 、矩形 B 、圆 C 、梯形40、当直线或平面倾斜于投影面时，直线的投影仍为直线，但小于实长，平面图形小于 真实形状，这是正投影的（ ）特性。
A 、类似性B 、真实性C 、积聚性41、在正投影法中，当直线或平面平行于投影面时，直线的投影反映实长，那么平面的投影 反映（ ）。
A 、类似性B 、真实性C 、积聚性42、在平行投影法中，如果投射线与投影面倾斜时，则该投影方法为（ ）。
A 、正投影 B 、斜投影 C 、以上都不对 48、四棱锥是属于（ ）立体。
A 、平面立体B 、曲面立体C 、以上都不对49、4、主视图和左视图都反映物体的（ ）。
A 、长度 B 、宽度 C 、高度51、如果一个物体的三个视图中有两个视图均为一个矩形，它一定不是（ ）。
A 、圆柱 B 、长方体 C 、圆台30分，每题2分）100：1属于（ ）比例。
A 、放大B 、缩小C 、原值 C 、真实 2、图线中的细点画线一般应用于 （ ）A 、对称中心线B 、不可见轮廓线C 、可见轮廓线D 、引出线 3、 对以下尺寸线描述错误的是 （ ） A 、 尺寸线用细实线绘制B 、 当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面。
C 、 在圆或圆弧上标注直径或半径尺寸时，尺寸线一般应通过圆心 4、 机件的每一尺寸一般应标注 （ ） A 、一次 B 、两次 C 、三次D 、不限5．在较小的图形上绘制点画线有困难时，可用（ ）线代替。
A 、细实线 B 、波浪线 C 、粗实线 D 、虚线 6.俯视图在主视图的（ ）A.上方B.下方C.左方D.右方 7、主视图与（ ）高平齐A.俯视图B.左视图C.右视图8、如果一个物体的三个视图中有两个视图均为一个矩形，它一定不是（ ）。

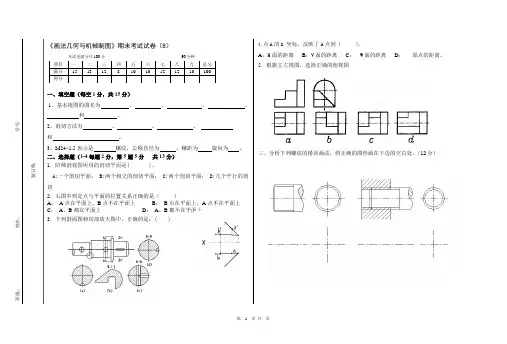

A 、圆柱 B 、长方体 C 、圆台 9、选出正确的左视图（ ） 10、三.根据三视图找出对应的轴测图（填写相对应的字母号）（共4分，每题1分）阅卷得 分阅卷得 分（ 1 ）（ 2 ）（ 3 ）（ 4 ）四、作图题（共25分，每题5分）1．将线段5等分。
2.作圆的内接正五边形。
3．用给定的尺寸作圆弧连接 （1）直线的连接（2）作圆弧外连接 （3）尺寸标注五、对照立体图完成每小题的要求 （共21分）1.对照立体图补画第三视图（5分）2.对照立体图补画第三视图（5分）3.根据轴测图填空：（6分） 比较上下：A 面在（ ），B 面在（ ）。
比较左右：C 面在（ ），D 面在（ ）。
比较前后：E 面在（ ），F 面在（ ）。

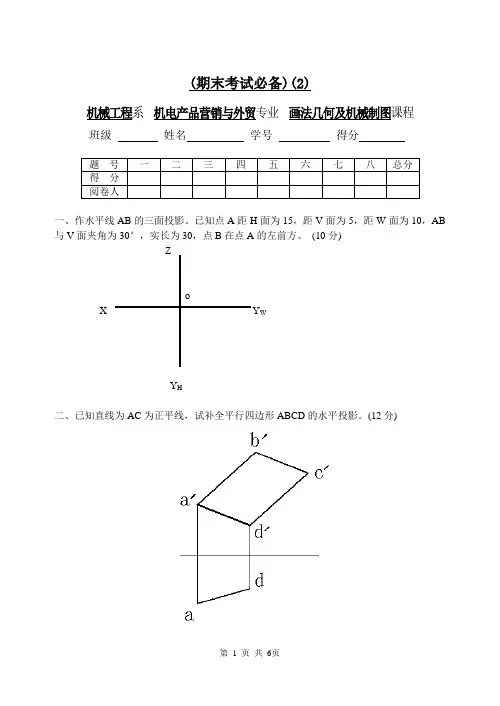

4.根据轴测图画出三视图：（尺寸从轴测图中获得）（5分）一、已知Ａ点距Ｈ面20,距Ｗ面25 ，距Ｖ面15；Ｂ点距Ｖ面10，距 Ｈ面24，距Ｗ面30，求作Ａ、Ｂ 两点的三面投影图。
（12分）一、 知A 点的坐标为（15，15，15）， B 点在A 点之左5mm ，A 点之后5mm ， A 点之下?5mm ，求作A 、B 两点的三面 投影。
（12分）一、已知A 、B 两点的一个投影和A 点距W 面30mm,B 点距H 面为0，求作A 、B 两点的另外两个投影。

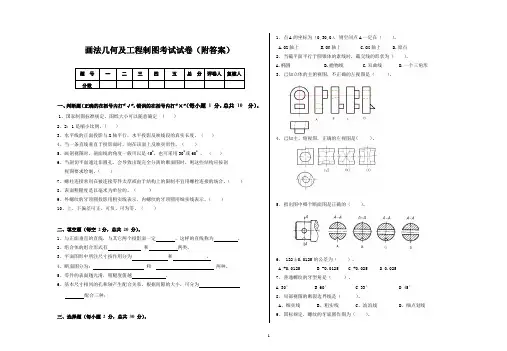

（8分）标注角度尺寸数字时，应水平方向书写。
( )（ ）1、一线段的正投影长度可小于、等于或大于该线段的实长。
（ ）2、在尺寸标注中，凡是圆弧必须注符号R 。
（ ）3、画图比例1：5，是图形比实物放大五倍。
1、点的X 坐标为零时，点在 ，点的X 、Y 坐标为零时，点在 ，点的三个坐标均为零时，点在 。
2、三视图的投影规律为：主视俯视 ，主视左视 ，俯视左视 。
1、 图样的比例无论放大或缩小，图样的尺寸应该按零件的______________标注。
确定基本几何体的大小尺寸称__________________，确定各几何形体间相对位置的尺寸称_________________。
三视图的方位关系是：主视图在( )，俯视图在主视图的( )，左视图在主视图的( )。
2、在标注圆弧尺寸时，大于半圆的圆弧应注写符号( )；小图或等于半圆的圆弧应注写符号( ) 。
、标注角度时，角度数字必须水平书写。
( ) 2、直线的水平投影平行于X 轴时，该直线一定是水平线。
( )三投影面体系由三个互相垂直的投影面所组成。
三个投影面分别为： 、 和 。
从三视图的形成过程中，可知：主视图反映物体的 ；俯视图反映物体的 ；左视图反映物体的 。

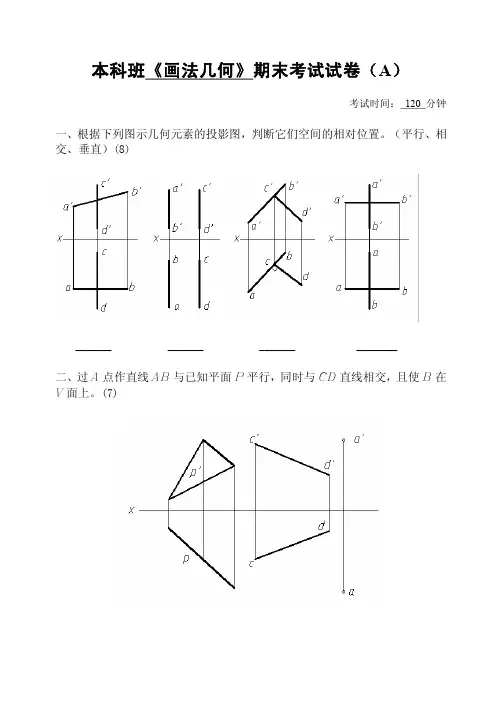

二、已知线段AB 的两面投影，求作它的第三面投影，并判断AB 是 线。
（8分）写出几何体的名称，画全三视图，并求表面点的投影。
（10分）R体四、出几何体的名称，，画全三视图，并求表面点的投影。
（10分）体6、改错（在下边图形上作出正确的标注）8、作圆内接正五边形11、根据轴测图填空：比较上下：A面在（），B面在（）。
比较左右：C面在（），D面在（）。
比较前后：E面在（），F面在（）。
用2：1作图，并标注尺寸作1：9斜度图形按照下示意图按要求完成图形8、作圆内接正五边形1、用一段圆弧光滑连接另外两条已知线段（直线或圆弧）的作图方法称为（圆弧连接）。
2、比例的含义是（图形）与（实物）之比。
3、同一张图样中，相同线型的宽度应（一致）。
（选填一致或不一致）4、绘制尺寸线、尺寸界线等时，应采用（细实线）线。
5、绘制可见轮廓线时用（粗实线）线。
6、绘制中心线、对称线时应用（细点划线）线。
