《传热学》实验一：准稳态平板导热系数测定实验一、 实验目的1．快速测量绝热材料（不良导体）的导热系数和比热，掌握其测试原理和方法。

2．掌握使用热电偶测量温差的方法。

二、 实验原理本实验是根据第二类边界条件，无限大平板的导热问题来设计的。

设平板厚度为δ2，初始温度为0t ，平板两面受恒定的热流密度c q 均匀加热（见图1）。

求任何瞬间沿平板厚度方向的温度分布()τ,x t 。

导热微分方程、初始条件和第二类边界条件如下：()()22,,xx t a x t ∂∂=∂∂τττ()00,t x t =(),0c t q x δτλ∂+=∂()0,0=∂∂x t τ方程的解为：()()()()2212002132,1cos exp 6n c n n n n q x x t x t F ατδτδμμλδδμδ∞+=⎡⎤-⎛⎫-=-+--⎢⎥ ⎪⎝⎭⎣⎦∑ (1) 式中：τ——时间；λ——平板的导热系数；α——平板的导温系数；123n n n μβδ==，，，，； 02a F τδ=——傅里叶准则； 0t ——初始温度；c q ——沿x 方向从端面向平板加热的恒定热流密度。

随着时间τ的延长，0F 数变大，式（1）中级数和项愈小。

当5.00>F 时，级数和项变得很小，可以忽略，式（1）变成：图1()20221,26c q x t x t δαττλδδ⎛⎫-=+- ⎪⎝⎭(2) 由此可见，当5.00>F 后，平板各处温度和时间成线性关系，温度随时间变化的速率是常数，并且到处相同。

这种状态称为准稳态。

在准稳态时，平板中心面0=x 处的温度为：()0210,6c q t t δαττλδ⎛⎫-=- ⎪⎝⎭平板加热面x δ=处为：()⎪⎭⎫ ⎝⎛+=-31,20δτλδτδa q t t c 此两面的温差为：()()λδττδc q t t t ⋅=-=∆21,0, (3) 如已知c q 和δ，再测出t ∆，就可以由式（3）求出导热系数：tq c ∆=2δλ (4) 实际上，无限大平板是无法实现的，实验中是用有限尺寸的试件。

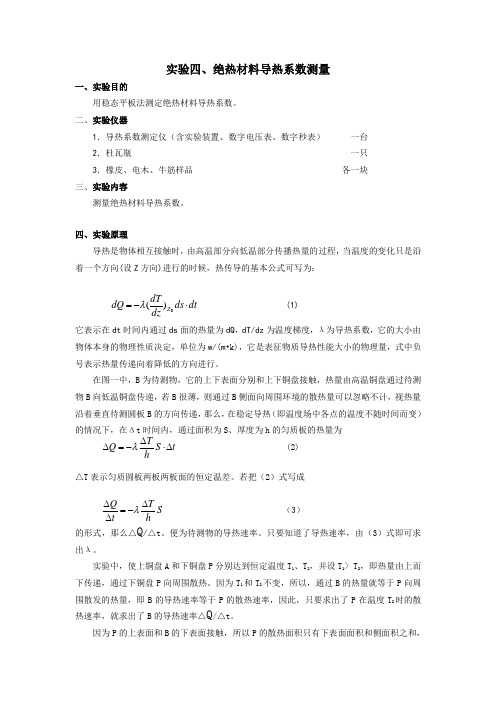

[原创]实验四、稳态平板法测保温绝热材料的热导率λ实验四、稳态平板法测保温绝热材料的热导率λ实验四、稳态平板法测保温绝热材料的热导率λ实验目的巩固和深化稳态导热过程的基本理论，学习用平板法测绝热材料热导率的实验方法和技能测定实验材料的热导率确定试验材料热导率与温度的变化关系实验原理热导率是表征材料导热能力的物理量。

对不同的材料，热导率各不相同;对同种材料，热导率会随温度、压力、含湿量、物质的结构和密度等因素而不同。

各种材料的热导率都是采用实验方法来测定的，如果分别考虑不同因素的影响，就需要对各种因素加以试验，往往不能只在一种试验设备上进行。

稳态平板法是应用一维稳态导热过程的基本原理来测定材料热导率的方法，可以用来测定材料的热导率及其与温度的变化关系实验设备是根据在一维稳态情况下通过平板的导热量Q和平板两面的温差Δt 成正比，与平板的厚度成反比δ，与热导率λ成正比的关系来设计的由一维稳态理论，通过薄壁平板(壁厚小于十分之一壁长与壁宽)的稳态导热量为EMBED Equation.3 w 测试时，如果能够测得平板两面的温差Δt=tR-tL、平板厚度δ、垂直热流方向的导热面积A和通过平板的热流量Q，即可根据下式计算得出热导率λ:EMBED Equation.3 W/m.? 上式计算得出的热导率是当时平均温度下材料的热导率值，此平均温度为EMBED Equation.3 ?在不同的温度和温差条件下测出相应的热导率λ，将λ值标在λ— EMBED Equation.3 坐标图内，就可得出λ=f( EMBEDEquation.3 )的关系曲线实验装置及测量仪表稳态平板法测绝热材料热导率的实验装置如图1和图2所示。

被试验材料做成二块方形薄壁平板试件，面积300x300[mm2],实际导热计算面积A为200x200[mm2],板的厚度为δ[mm]。

平板试件被夹紧在加热器的上下热面和上下水套的冷面EMBED PowerPoint.Show.8EMBED PowerPoint.Show.8图1 实验台主体示意图(循环冷却水的水箱与水泵未示出)之间。

常功率热源法测定导热系数实验报告传热学实验报告周浩工物52 2015011685实验日期：2017年12月21日常功率平面热源法导热系数及热扩散率测试实验一、实验目的1.巩固和深化对非稳态导热理论的理解，更直观地认识非稳态导热过程中温度的变化；2.学习用常功率平面热源法同时测定绝热材料的导热系数λ和热扩散率a 的实验方法和技能；3.掌握获得非稳态温度场的方法；4.加深理解导热系数λ和热扩散率a 对温度场的影响。

二、实验装置及原理图1实验装置及原理图图2实验装置简图非稳态导热基本理论，在初始温度分布均匀的半无限大的物体中，从起，半无限大的物体表面受均匀分布的平面热源的作用，在常物性条件下，离表面x处的温度升高式中和是材料的导热系数和热扩散率，是变量的高斯误差补偿函数的一次积分，可以查表得出数值。

且在时，有于是有：分别测定时刻处与时刻处的温升，根据上式就有：上式左边是可以测量的量，通过查表就可以的到的值，进而算出相当于在平均温度的热扩散率。

再代入式子，可求出导热系数λ。

三、实验方法及步骤1.测出试材的厚度x1 [mm]；2.安装热电偶及试材。

将热电偶1 贴在加热片与试材□ 之间的中间位置处，热电偶2 贴在试材□ 的上表面中间位置处，热电偶3 和4 贴在试材□ 上表面和试材□ 下表面的中间位置处。

组装好试材，关闭试材罩；3.仔细检查各接线线路和热电偶测量线路；4.记录实验箱编号、加热面积F 以便计算平面热源功率。

记录t2测点距热源距离x1,记录初始时刻的t1、t2、t3、t4；四、实验数据及处理1.材料I海绵的厚度加热功率热流密度2.、、、记录数据表1实验数据记录根据上表1计算容易得到:3.根据实验结果画图:图3温度和随时间的变化曲线图4导热系数随时间的变化曲线图5热扩散系数随时间的变化曲线分析图4、5:实验中由于加热功率恒定，所以热流密度,由图3可知随时间不断变大，后趋于稳定，由可知，随着时间不断变小，后趋于稳定。

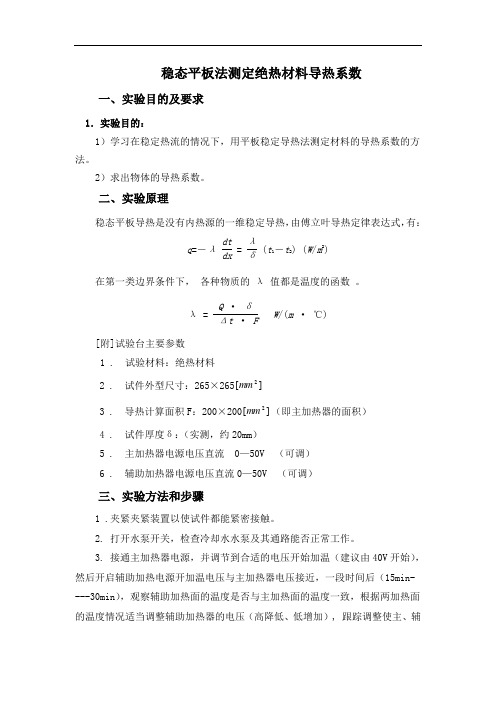

稳态平板法测定绝热材料导热系数一、实验目的及要求1．实验目的：1）学习在稳定热流的情况下，用平板稳定导热法测定材料的导热系数的方法。

2）求出物体的导热系数。

二、实验原理稳态平板导热是没有内热源的一维稳定导热，由傅立叶导热定律表达式，有：q=－λdtdx=λδ(t1－t2) (W/m2)在第一类边界条件下，各种物质的λ值都是温度的函数。

λ = Q · δΔt· FW/(m· ℃)[附]试验台主要参数1 . 试验材料：绝热材料2 . 试件外型尺寸：265×265][2mm3 . 导热计算面积F：200×200][2mm（即主加热器的面积）4 . 试件厚度δ：（实测，约20mm）5 . 主加热器电源电压直流 0—50V （可调）6 . 辅助加热器电源电压直流0—50V （可调）三、实验方法和步骤1 .夹紧夹紧装置以使试件都能紧密接触。

2. 打开水泵开关，检查冷却水水泵及其通路能否正常工作。

3. 接通主加热器电源，并调节到合适的电压开始加温（建议由40V开始），然后开启辅助加热电源开加温电压与主加热器电压接近，一段时间后（15min----30min），观察辅助加热面的温度是否与主加热面的温度一致，根据两加热面的温度情况适当调整辅助加热器的电压（高降低、低增加）, 跟踪调整使主、辅加热温度相一致。

在加温过程中，可通过各测温点的测量来控制和了解加热情况。

4 . 一个工况试验后，可以将设备调到另一工况，调节主加热器功率后，再按上述方法进行测试得到另一工况的稳定测试结果。

每次增加的电功率不宜过大，一般在2～3V 为宜。

5. 根据实验要求，进行多次工况的测试。

（工况以从低温到高温为宜）。

6. 测试结束后，先切断加热器电源，经过10分钟左右再关闭水泵。

五、实验结果处理实验数据取实验进入稳定状态后的连续三次稳定结果的平均值。

导热量（即主加热器的电功率）：Q = W = I U [W]W — 主加热器的电功率值 [W]I — 主加热器的电流值 [A]U — 主加热器的电压值 [V]由于设备为双试件型，导热量向上下两个试件（试件1和试件2）传导，所以 ）21（或2221U I W Q Q Q ⋅==== [W] 试件两面的温差：L R t t t -=∆ ][C ︒t R —试件的热面温度（即t 1或t 2） ][C ︒t L —试件的冷面温度（即t 3或t 4） ][C ︒导热系数为： ))(2()(2Ft t U I F t t W L R L R -⋅⋅-⋅=δδλ或 [C m w ︒⋅/] 将不同工况下测定的材料导热系数λ求平均值：n ····n21λλλλ+++=。

实验二材料导热系数的测定一、实验目的1、巩固和深化不稳定导热过程的基本理论，学习用常功率平面热源法测定材料导热系数和导温系数的实验方法和技能。

2、测定试材的导热系数λ和导温系数α。

二、实验原理：稳态导热问题，即忽略温度随时间的变化，只考虑温度的空间分布。

即θ（x,y,z）而非稳态导热问题温度不仅在空间上有分布，而且随时间变化。

即θ（x,y,z,τ）根据不稳定导热过程的基本理论，初始温度均匀并为t0的半无限大均质物体，当表面边界被常功率热流q w加热时，同样引进过余温度θ=t-t0 ，温度场由以下导热微分方程求解：经过求解和变换，得出如下的关系式：(1)函数B(y)值()B y =（2）导温系数根据B(y)值查表得y 2值，则224d a y τ=' （m 2/h ）d :薄试件的厚度 m (3)导热系数λ=（w/mk ）上述各式中：(,)x θτ'' 经过时间τ'薄试件上表面过余温度; 1(0,)θτ 经过时间1τ薄试件下表面(热源面)过余温度;3(0,)θτ 经过时间3τ降温过程中下表面(热源面)过余温度; 2τ 关闭热源的时间;Q 加热器的功率 W/m 2Q=(V 标/10)2*A=I 2*A A=R/S式中: V 标 –与加热器串连的0.01Ω标准电阻两端的电压降 mv R 、S 分别为加热器的电阻及面积。

三、实验装置DRM-1型导热系数测定仪 适用于测定均质板状、粉末状材料的导热系数、导温系数和比热。

测试范围：3.5×10-2～1.7 W/mk ；电热烘干箱；秒表两只；干燥器；天平；卡尺（精度为0.02毫米）。

DRM-1型导热系数测定仪分三部分：1、试件部分：包括试件，试件台及夹具。

2、加热系统：包括晶体管稳压电源、加热器、0.01Ω标准电阻、电位差计和检流计。

3、温度测量系统：温度测量用铜-康铜热电偶，电偶产生的电信号用电位差计测出，通过查表得出温度值。
