机械制图—期末考试试题卷

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

一、选择题（共20分，每小题1分）1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。

A．1:1 B．1:5C．5:1D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（）。

A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有（）种。

A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示（）。

A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中，尺寸线为（）。

A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是（）。

A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位（）。

A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择一种正确的答案。

（）A．AB是水平线，BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线，BC是一般位置直线，CD是水平线D ．AB 是正平线，BC 是侧平线，CD11、垂直于H 面且与V 面、W 面倾斜的平面称为（ ）。

A ．正垂面B ．铅垂面C ．侧垂面D ．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（ ）A 细实线B 粗实线C 细虚线D 波浪线13、一机件真实长为50，宽为30.，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ ）A 100，30B 50，30C 25,15D 100 ，6014、选择正确的左视图。

（ b ）(d)(c)(b)(a)17、选择正确的左视图。

（ c ）18、选择正确的左视图。

（ b ）(d)(c)(b)(a)19 （ c ）20(d)(b)(a)(c)二、填空题（20分，每空1分）1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例。

机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。

2．试简要说明尺寸基准的概念。

如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。

5．简述平面体与平面体相贯线的特点及基本作图方法。

6．机械制图中剖面图的主要包括哪些种类。

7.简述在机械图样中粗实线的主要用途（至少列出五个）。

8. 根据所学的知识，试阐述组合体读图和画图的相互关系。

9．试说明机械制图中剖面图的主要包括哪些种类，并解释。

10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。

2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。

4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。

5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。

按比例1：1绘制。

6．读懂下列投影图，试将正面投影图绘制为全剖视图。

7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。

8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。

10．已知组合体的正面和侧面水平投影，试完成其水平投影图。

11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。

12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。

答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。

答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。

??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。

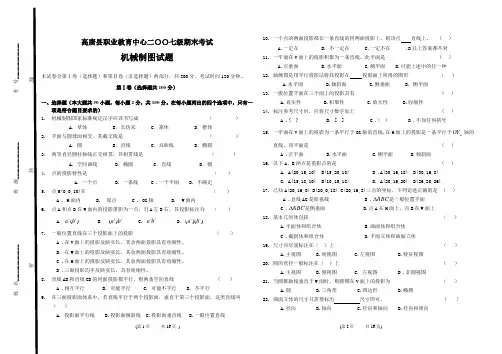

高唐县职业教育中心二〇〇七级期末考试机械制图试题200分。

考试时间120分钟。

第Ⅰ卷（选择题共100分）50小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项是符合题目要求的） 机械制图国家标准规定汉字应该书写成 （ ）A ．草体B ．长仿宋C ．篆体D ．楷体平面与圆球面相交，其截交线是 （ ）A ．圆B ．直线C ．双曲线D ．椭圆两等直径圆柱轴线正交相贯，其相贯线是 （ ）A ．空间曲线B ．椭圆C ．直线D ．圆点的投影特性是 （ ）A. 一个点B. 一条线 C .一个平面 D. 不确定点M(0,0,10)在 （ ）A . H 面内 B. 原点 C . OZ 轴 D. W 面内点A 和点B 在W 面内的投影重影为一点，且A 左B 右，其投影标注为 （ ）A. )(""b aB. "")(b aC. ""b a D. ))((""b a一般位置直线在三个投影面上的投影 （ ）A .在V 面上的投影反映实长，其余两面投影具有收缩性。

B. 在W 面上的投影反映实长，其余两面投影具有收缩性。

C .在H 面上的投影反映实长，其余两面投影具有收缩性。

D .三面投影均不反映实长，具有收缩性。

直线AB 和直线CD 的同面投影都平行，则两条空间直线 ( )A .相互平行 B. 可能平行 C. 可能不平行 D. 不平行在三面投影面体系中，若直线平行于两个投影面，垂直于第三个投影面，这类直线叫 （ ）A. 投影面平行线B.投影面倾斜线C.投影面垂直线D.一般位置直线10. 一个点的两面投影都在一条直线的同两面投影上，则该点 直线上。

( )A.一定在B. 不一定在C.一定不在 .D 以上答案都不对 11. 一平面在V 面上的投影积聚为一条直线，此平面是 ( ) A.正垂面 B.水平面 C.侧平面D.可能上述中的任一种 12. 轴测图是用平行投影法将其投影在 投影面上所得的图形 （ ）A.水平面B.倾斜面C.侧垂面D. 侧平面13. 一般位置平面在三个面上的投影具有 ( )A.真实性B.积聚性C.放大性D.收缩性14. 标注参考尺寸时，应将尺寸数字加上 ( )A .{ } B. [ ] C .( ) D .不加任何括号15. 一平面在V 面上的投影为一条平行于OZ 轴的直线，在H 面上的投影是一条平行于H OY 轴的直线，该平面是 ( ) A .正平面 B.水平面 C.侧平面 D.倾斜面16. 以下A 、B 两点是重影点的是 ( )A. A(20,15,10) B(15,20,10) B .A(30,16,18) B(30,16,8) C. A(15,18,10) B(10,15,18) D. A(20,16,20) B(26,20,26)17. 已知A(20,16,0) B(20,0,18) C(20,16,8)三点的坐标，下列论述正确的是 ( )A .直线AC 是铅垂线B .ABC ∆是一般位置平面 C .ABC ∆是侧垂面 D.点A 在H 面上，点B 在W 面上18. 基本几何体包括 （ ）A.平面体和组合体B.曲面体和组合体 C .截割体和组合体 D.平面立体和曲面立体19. 尺寸应尽量标注在（ ）上 （ ）A.主视图B.俯视图C.左视图D.特征视图20. 圆的直径一般标注在（ ）上 （ ）A.主视图B.俯视图C. 左视图 D .非圆视图21. 当圆锥轴线垂直于W 面时，则圆锥在V 面上的投影为 （ ）A.圆B.三角形C.四边形D.椭圆22. 曲面立体的尺寸只需要标出 尺寸即可。

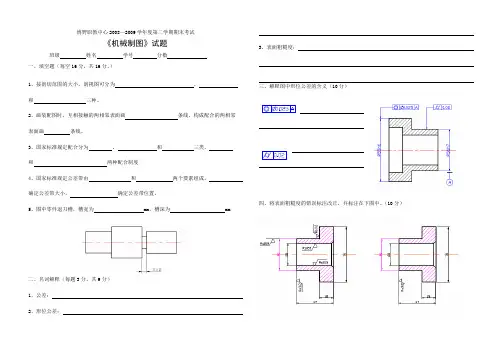

博野职教中心2008—2009学年度第二学期期末考试《机械制图》试题班级姓名学号分数一、填空题（每空16分，共16分。

）1、按剖切范围的大小，剖视图可分为、和三种。

2、画装配图时，互相接触的两相邻表面画条线，构成配合的两相邻表面画条线。

3、国家标准规定配合分为、和三类，和两种配合制度4、国家标准规定公差带由和两个要素组成，确定公差带大小，确定公差带位置。

5、图中零件退刀槽，槽宽为 mm，槽深为 mm二、名词解释（每题3分，共9分）1、公差：2、形位公差：3、表面粗糙度：三、解释图中形位公差的含义（10分）四、将表面粗糙度的错误标注改正，并标注在下图中。

（10分）五、根据零件图的标注，在装配图上注出配合代号，并回答问题（15分）轴与轴套孔是制配合轴套与零件孔是制配合六、读零件图并填空（25分）1、结构分析座体在铣刀头部件中起支承轴、V带轮和铣刀盘的功用。

座体的结构部分形状可分为两部分：上部是圆筒状，两端的轴孔支承滚动轴承，其轴孔直径与轴承的一致，两侧外端制有与连接的螺纹孔，座体中间部分孔的直径大于两端孔的直径，是为了座体的重量，座体下部是带圆角的形底板，有个安装孔，将铣刀头安装在铣床上，为了接触平稳和减少，底板下面的中间部分做成，座体的上、下两部分用支承板和肋板连接。

2、表达分析座体的主视图按工作位置放置，采用图，表达座体的形体特征和内部的空腔结构。

左视图采用图，表示底板和肋板的，以及底板上沉孔和通槽的形状。

在圆筒端面上表示了的位置。

由于座体的前后对称，俯视图采用A向图，表示底板的圆角和的位置。

3、尺寸分析选择座体的为高度方向的主要基准，圆筒的左或右为长度方向的主要基准，前后为宽度方向的主要基准。

直接注出设计要求的结构尺寸和有配合要求的尺寸，如主视图中的尺寸115是确定圆筒轴线的尺寸，φ80k7是与配合的尺寸，40是两端孔长度方向的尺寸。

左视图和A向局部视图中的尺寸150和155是四个的定位尺寸。

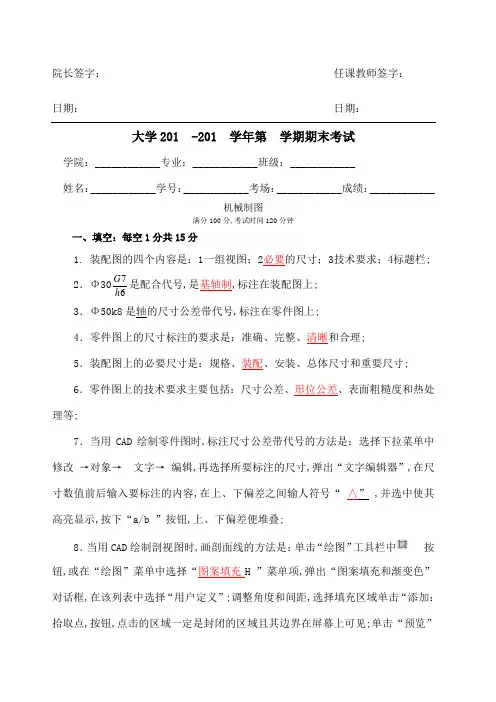

院长签字： 任课教师签字：日期： 日期：大学201 -201 学年第 学期期末考试学院：____________专业：____________班级：____________姓名：____________学号：____________考场：____________成绩：____________机械制图满分100分,考试时间120分钟一、填空：每空1分共15分1. 装配图的四个内容是：1一组视图；2必要的尺寸；3技术要求；4标题栏;2．Φ3067h G 是配合代号,是基轴制,标注在装配图上; 3．Φ50k8是轴的尺寸公差带代号,标注在零件图上;4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理;5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸;6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等;7．当用CAD 绘制零件图时,标注尺寸公差带代号的方法是：选择下拉菜单中修改 →对象→ 文字→ 编辑,再选择所要标注的尺寸,弹出“文字编辑器”,在尺寸数值前后输入要标注的内容,在上、下偏差之间输人符号“ ∧” ,并选中使其高亮显示,按下“a/b ”按钮,上、下偏差便堆叠;8．当用CAD 绘制剖视图时,画剖面线的方法是：单击“绘图”工具栏中 按钮,或在“绘图”菜单中选择“图案填充H ”菜单项,弹出“图案填充和渐变色”对话框,在该列表中选择“用户定义”;调整角度和间距,选择填充区域单击“添加：拾取点,按钮,点击的区域一定是封闭的区域且其边界在屏幕上可见;单击“预览”满意后单击“确定”按钮,结束命令,从而绘制剖面线;9．当用CAD 绘制零件图时,标注形位公差带代号的方法是： 在标注工具栏中单击“快速引线”按钮,在要标注处画好引线后,再按“公差”按钮;系统自动弹出“形位公差”对话框,单击黑色框会自动弹出符号或选项,白色文本框中可输入数字或文字;10.国家标准规定公差带由标准公差和基本偏差组成,标准公差决定公差带的大小,基本偏差决定公差带相对零线的位置;11．根据配合的松紧程度,配合类别可分为间隙配合、过渡配合和过盈配合;12．配合尺寸7750f H Φ和7750h H Φ的松紧程度不同; 13．为了避免装配时表面互相干涉,两零件在同一方向上只应有一个接触面;14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置;二、选择题：每小题1分共10分1．局部视图的断裂边界应以D 来表示;A.点画线B.粗实线C. 虚线D. 波浪线2．剖切符号可以用 C 命令绘制;A.直线B.构造线C. 多段线D.样条曲线3．对称或基本对称的视图,可以采用 C 视图来表示外形和内部结构、形状;A.全剖B. 局部剖C.半剖D.任意剖4．下列断面图中错误的一个是B ;5．孔的基本尺寸为ф30,上偏差为+,下偏差为+,则下列叙述正确的是BA. 最终加工后测得尺寸为ф,则该零件为合格品；B. 最终加工后测得尺寸为ф,则该零件为不可修复废品；C. 最终加工后测得尺寸为ф,则该零件为可修复不合格品；D. 以上答案均不对;6．国家标准规定基本偏差共有 C 种;A. 20B. 24C. 287．下列内螺纹的画法中正确的是CABCD8．下面那种螺纹的标注是：普通外螺纹,公称直径为12,螺距为,右旋,中等旋合长度,中顶径公差为6h; B ;A. Tr12×B. M12×C. M12×D. M12×9.齿轮的齿面是A ;A.渐开线B.圆弧线C.双曲线D.延伸线10. 斜二测轴测图的轴向伸缩系数为C ;A. 2p=q=r=1B. p=q=2r=1C. p=2q=r=1D. p=q=r=1三、判断题：每小题1分共10分1．箱体类零件比较复杂,所以只要画两个视图就可以画清楚零件的形状和结构;╳2．零件图中根据基准的作用不同,分为设计基准、工艺基准和测量基准;√3．普通螺纹标记中的公称直径是指螺纹外径的基本尺寸; ╳4．我国标准齿轮的压力角为20°;√5．形位公差共有12个项目,分别为直线度、圆度、圆柱度、平面度、平行度、垂直度、倾斜度、对称度、同轴度、位置度、圆跳动、全跳动; ╳6．当齿数一定时,模数越大,分度圆直径越大,承载能力越大; √7．某配合尺寸为7850k H Φ,不用查表可断定为间隙配合; ╳8．在零件图上,某配合尺寸标注为7850s H Φ,则该配合为基孔制的过盈配合; √9．现行的极限与配合标准中,标准公差分为28个等级; ╳ 10．标准公差数值即与公差等级有关也与基本尺寸有关; √四、补漏线： 共10分1．补画主视图上的漏线;4分2．补漏线,并标注尺寸粗牙普通螺纹,1:1测量6分五、补视图：每题5分共10分1．已知主视图与俯视图补画左视图2．参考轴侧图补画第三视图六、剖视图： 10分3．将主视图画成旋转剖视图七、分析题：共25分1．完成齿轮啮合的主、左视图;5分,采用基轴制,轴的公差等级是IT6,上偏差为2．已知轴与孔的基本尺寸为350,下偏差为；孔的公差等级是IT7,偏差代号为N,上偏差为,公差为0.025mm;要求在零件图上注出基本尺寸和极限偏差,在装配图上注出基本尺寸和配合代号;5分3．已知孔和轴的配合为φ35H7/n6,基本尺寸在>30~40mm 时,IT7=0.025mm,IT6=0.016mm,偏差代号n的基本偏差为下偏差,其值为+画出轴和孔的公差带图,并判断配合性质;8分公差带图：孔的上下偏差为：ES=+,EI=0轴的上下偏差为：es=+,ei=+ 由公差带图可知,该配合为过渡配合4．根据装配图上的尺寸标注,分别在零件图上注出相应的基本尺寸和极限偏差,并解释配合代号的意义;7分八、读零件图回答问题：10分1.1用箭头分别注出零件长度、高度和宽度方向的主要尺寸基准；2主视图采用剖视图,俯视图采用剖视图;3本零件中所用螺纹使粗牙还是细牙螺纹是标准螺纹吗4该零件的表面粗糙度共有几种要求,其中最高的表面Ra值为 , 其中最低的表面Ra值为 , Φ35H7的下偏差为 ;1用箭头分别注出零件长度、宽度和高度方向的主要尺寸基准；2主视图采用全剖剖视图,俯视图采用局部剖剖视图;3本零件中所用螺纹使粗牙还是细牙螺纹是标准螺纹吗是粗牙、标准螺纹4该零件的表面粗糙度共有 5要求,其中最高的表面Ra值为 , 其中最低的表面Ra值为不用去除材料方法得到的表面 , Φ35H7的下偏差为 0 ;。

2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d15．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影6．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

二、填空题7．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.8．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.9．断面图的类型分为移出断面图和重合断面图两种.10．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.13．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.16．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.17．允许尺寸的变动量称为尺寸公差.18．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.19．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.20．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.21．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件24．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.25．轴一般用来支承传动零件并传递动力.26．套一般是装在轴上,起轴向定位,传动或联接等作用.27．叉架类零件包括各种用途的拔叉和支架.。

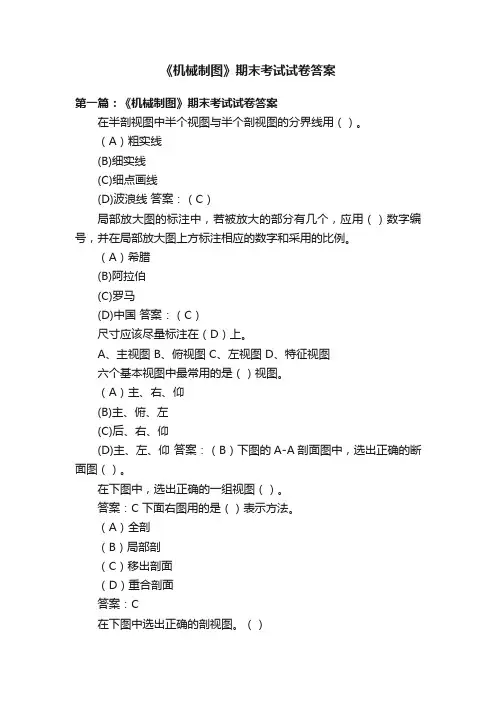

《机械制图》期末考试试卷答案第一篇：《机械制图》期末考试试卷答案在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）尺寸应该尽量标注在（D）上。

A、主视图B、俯视图C、左视图D、特征视图六个基本视图中最常用的是（）视图。

（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）下图的A-A剖面图中，选出正确的断面图（）。

在下图中，选出正确的一组视图（）。

答案：C 下面右图用的是（）表示方法。

（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C在下图中选出正确的剖视图。

（）答案：C在下图中选出正确的局部剖视图。

（）答案：B在下图中选出正确的剖视图。

（）答案：C求作立体的相贯线。

（12分）一.标注尺寸（数值从视图中量取，比例1:1）（13分）分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

（8分）(×)(√)(×)(×)选择正确的移出剖面图（将正确的答案序号填入括号内）（6分）(b)读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。

（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。

2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。

3．指出图中的工艺结构：它有2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为2×2。

模数其余218齿数压力角精度等级齿厚配对齿数8-7-7-3.142图号齿数齿轮轴制图校核比例数量材料第二篇：2018机械制图答案一、填空【每小题3分，共39分】1B ,2 B, 3A ,4 B, 5 B, 6D ,7 C, 8 D,9 A, 10B 11 A, 12 A, 13 C二、在下列视图中填写三视图的方位。

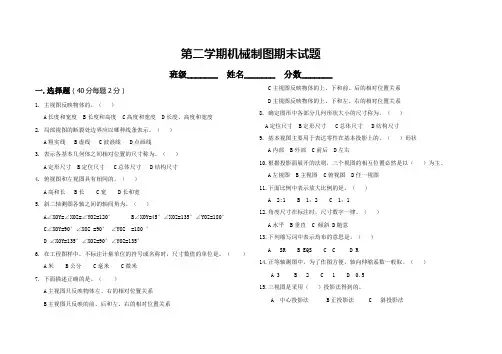

第二学期机械制图期末试题班级_______ 姓名_______ 分数_______一.选择题（40分每题2分）1.主视图反映物体的。

（）A长度和宽度 B长度和高度 C高度和宽度 D长度、高度和宽度2.局部视图的断裂处边界应以哪种线条表示。

（）A粗实线 B虚线 C波浪线 D点画线3.表示各基本几何体之间相对位置的尺寸称为。

（）A定形尺寸 B定位尺寸 C总体尺寸 D结构尺寸4.俯视图和左视图具有相同的。

（）A高和长 B长 C宽 D长和宽5.斜二轴测图各轴之间的轴间角为。

（）A∠XOY=∠XOZ=∠YOZ=120° B∠XOY=45°∠XOZ=135°∠YOZ=180°C∠XOY=90°∠XOZ =90°∠YOZ =180 °D ∠XOY=135°∠XOZ=90°∠YOZ=135°6.在工程图样中，不标注计量单位的符号或名称时，尺寸数值的单位是。

（）A米 B公分 C毫米 C微米7.下面描述正确的是。

（）A主视图只反映物体左、右的相对位置关系B主视图只反映的前、后和左、右的相对位置关系C主视图反映物体的上、下和前、后的相对位置关系D主视图反映物体的上、下和左、右的相对位置关系8.确定图形中各部分几何形状大小的尺寸称为。

（）A定位尺寸 B定形尺寸 C总体尺寸 D结构尺寸9.基本视图主要用于表达零件在基本投影上的。

（）形状A内部 B外部 C前后 D左右10.根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A左视图 B主视图 C俯视图 D任一视图11.下面比例中表示放大比例的是。

（）A 2:1B 1：2C 1：112.角度尺寸在标注时，尺寸数字一律。

（）A水平 B垂直 C 倾斜 D随意13.下列缩写词中表示均布的意思是。

（）A SRB EQSC CD R14.正等轴测图中，为了作图方便，轴向伸缩系数一般取。

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)3．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm4．管螺纹的代号是（ C ）A. BB.TrC.GD. M5．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图6．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面7．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右8．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；10．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

2010-2011年第一学期《机械制图》期末考试试卷（满分100分，120分钟完卷)班级________ 姓名________一、填空题（每空1分，共20分）1、工程常用的投影法分为两类和，其中正投影法属于投影法。

2、（1）说明Ф20f7的含义：Ф20为，f7是。

（2)说明含义：符号⊥表示，数字0.03是 ,A 是。

3、正投影法是指投射线与投影面的投影方法.用正投影法得到的投影能够表达物体的真实。

4、三视图的投影规律可归纳为、、九个字。

5、直线的投影特性可归纳为:直线倾斜于投影面，具有、直线平行于投影面,具有、直线垂直于投影面，具有。

6、已知点A（1。

2.3）,则点A到V面的距离为,到H面的距离为，到W 面的距离为。

7、标准图纸基本幅面有种。

二、选择题（每题2分，共10分）1、三视图中,把产生于H面的投影称作_____________。

A 、俯视图B、后视图 C 、左视图D、主视图2、下列不属于回转体的是_______________.A、棱柱B、棱锥C、圆柱D、圆环3、M20-6H中,H的含义是_____________.A、右旋B、公差带带号C、基本偏差带带号D、中等旋合4、下列关于公差的叙述中正确的是________________。

A、公差=最大极限尺寸—基本尺寸B、公差=最小极限尺寸—基本尺寸C、公差=最大极限尺寸—上偏差D、公差=上偏差-上偏差5. 图样中的尺寸以( ）为单位时，不需标注单位的符号（或名称)。

A．厘米B．毫米C．米D。

分米三、判断题(将判断结果填入括号中。

正确的填“√”，错误的填“×".每题2分满分10分。

）1、中心投影法是投射线相互平行的投影法。

（)2、平行投影法分为正投影法和斜投影法两种。

（)3、主、俯视图等宽；俯、左视图等长。

( ）4、垂直于V面的直线，称为水平线。

( ）5、当两点在H面投影重合时，X坐标大者为可见.（）四、已知线段AB为正平线，求作AB的水平投影。
