贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了2.3倍。
适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2m，双车道桥面净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7MPa。
弹性模量E＝98.5×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。

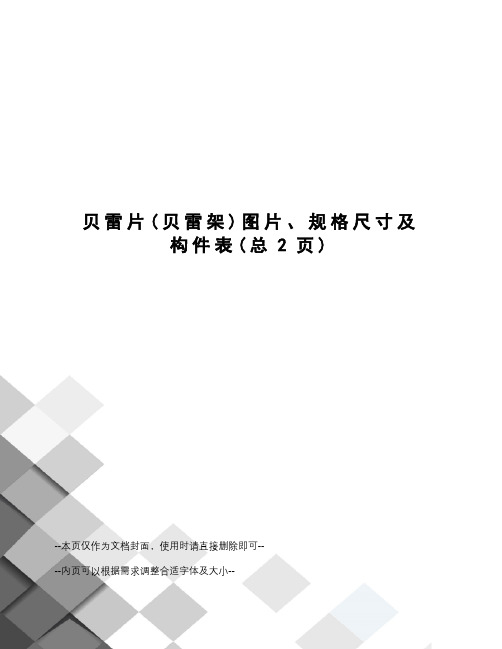

贝雷片(贝雷架)图片、规格尺寸及构件表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了倍。
适用范围单车道桥面净宽，组合跨径，双车道桥面净宽，组合跨径。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为；受弯时顺木纹剪应力为。
弹性模量E＝×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为×210＝273MPa；剪应力为×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为×1300＝1105MPa；剪应力为×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。

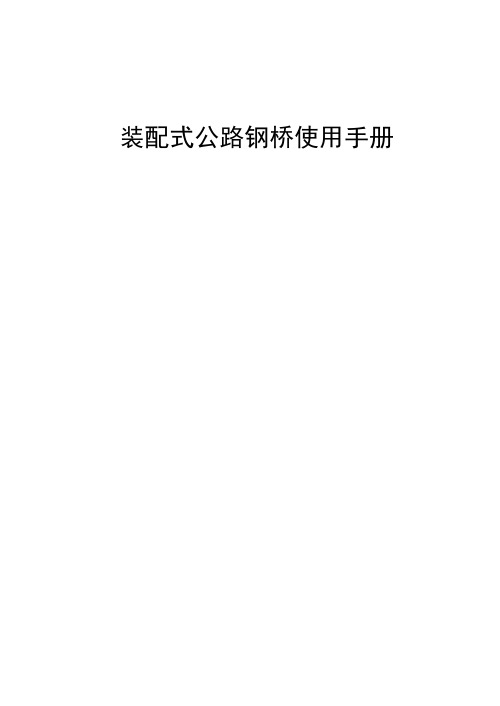

装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (23)五、架设准备作业 (27)六、桥梁架设作业 (31)七、桥梁的撤收 (41)八、桥梁的使用与维护 (41)九、器材的管理 (42)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门架图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
桥型
几何特性
J(cm4)
3
W(cm)
桥
型
几何特性
J(cm4)
3
W(cm)
说明
321型钢桥几何特性表（一）
不加强型
单排单层双排单层三排单层双排双层三排双层（ SS）（DS）（TS）（DD）（ TD）250497.2500994.4751491.62148588.83222883.2 3578.57157.110735.614817.922226.8
加强型
单排单层双排单层三排单层双排双层三排双层（SSR）（DSR）（TSR）（ DDR）（TDR）
577434.41154868.81732303.24596255.26894382.8 7699.115398.323097.430641.745962.6表中数值为半边桥之值，全桥时应乘以2；
结构形
式
内力
桁架弯矩（KN.m）
桁架剪力
(KN)
结构形
式
内力
桁架弯矩（KN.m）
桁架剪力
(KN)
说明
321型桁架容许内力表（二）
不加强型
单排单层双排单层三排单层双排双层三排双层（ SS）（DS）（TS）（DD）（TD）
788.21576.42246.43265.44653.2 245.2490.5698.9490.5698.9
加强型
单排单层双排单层三排单层双排双层三排双层（SSR）（DSR）（TSR）（DDR）（TDR）
1687.53375.04809.46750.09618.8 245.2490.5698.9490.5698.9表中数值为半边桥之值，全桥时应乘以2；。
装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (23)五、架设准备作业 (27)六、桥梁架设作业 (29)七、桥梁的撤收 (38)八、桥梁的使用与维护 (39)九、器材的管理 (39)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (23)五、架设准备作业 (30)六、桥梁架设作业 (33)七、桥梁的撤收 (41)八、桥梁的使用与维护 (42)九、器材的管理 (42)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
贝雷片构件表1、目前较常用的321型贝雷桥桁高1.4m，节点间距3.0m。
弦杆采用双槽钢，弦杆可用同样的槽钢加强。
腹杆为工型，米字型结构。
槽钢为槽100*48*5.3工型钢为工80*80*50*4.52、主承重力构件桁架的尺寸为3000mm x 1500mm x 176mm序号构件名称构件重量构件轮廓尺寸（mm）单位Kg01 杵架片270 3115 x 176X 150002 销子个 3 55 x 20003 加强弦杆根80 3115 x 176X 10004 横梁根245 5850 x 122x 37005 横梁夹具个 3 238 x 50 x 35406 有扣纵梁片107 2990 x 753 x 13807 无扣纵梁片105 2990 x 753 x 10008 阳头端柱根69 168 x 185x 170609 阴头端柱根70 281 x 185x 170610 斜撑根11 1040 x 83 x 10011 支撑架片21 1270 x 540 x 8012 联板块 4 360 x 90 x 3413 抗风拉桥根33 30x 480914 桥面板块40 3960 x 190x 7015 护轮木根44 2990 x 140x 14016 U型标准钢桥面板块210 2996 x 800 x 104.517 U型中央钢桥面桥块130 2996 x 482 x 104.518 钢路缘根24 2996 x 70 x 20019 支座个38 450 x 450 x 14520 支座板块184 1344 x 900 x 20021 搭板支座块46 645 x 450 x 30022 有扣拾板片143 2990 x 772 x 15823 无扣搭板片141 2990 x 772 x 12024 桁架螺栓个 3 38 x 27025 弦杆螺栓个 2 38 x 20026 斜撑螺栓个7.4 22 x 12827 撑架螺栓个 6.9 22 x 11828 护木螺栓个9.8 20 x 23829 U型钢桥头搭板块220 2996 X 800 X30 挂钩螺栓个 5.6 50 X 30 X 10031 路缘连接螺栓个 2 20 X 42.532 摇滚个102 1020 X 350 X 25533 平滚个60 650 X 290 X 19034 摇滚样盘个19 1090 X 600 X 7535 平滚样盘个23 1588 X 450 X 8036 阳头斜面弦杆根31 1187 X 176X 10037 阴头斜面弦杆根27 1185 X 176X 10038 弦杆接头个 6 300 X 176X 10039 菱形千斤顶个21 510 X 480 X 12040 座架个8 410 X 100X 7841 阴头垫铁块 2 55 X 120X 11042 托梁根8 863 X 70 X 100。
支架拼设方案检算说明1、该方案采用贝雷片拼设的支架进行现浇梁体的施工。
2、贝雷片上方铺设工字钢作为分配梁，工字钢上方直接铺设定型钢模板。
3、现浇梁内模支架通过底板泄水孔内安放Φ80mm的实体铁棒或填筑满砼的钢管伸出铁板层，然后在铁柱上安放纵向的工字钢，在工字钢上拼设内模支架。
4、为确保模板顺利拆除，在钢管桩顶设置Φ=500mm的钢砂箱。
5、为加快支架安装的速度，所有分配梁、钢管桩、砂箱均统一使用同一规格。
6、在确定是否采用单支墩还是双支墩，主要从以下几方面考虑：（1）如果采用单支墩，为保证贝雷梁的[Q]、[M]满足要求，需增加贝雷片、分配梁等材料的数量。
（2）如果采用双支墩，虽然增加了基底处理的工程量，但减少了贝雷梁、分配型钢的数量而且从控制挠度、支架受力等方面均比设单支墩效果好。
设2排钢管桩立柱结构拼设检算成果书一、检算过程中用到的各种参数钢材E=2.1×105MPa=2.1×108KPa单排单层贝雷片I=250497.2cm4, W=3578.5 cm3[M]=788.2KN.m; [Q]=245.2KN贝雷片自重305/3=102kg/m=1.02KN/m22号工字钢I=3400cm4, W=309 cm3, 每延米自重q=42kg/m。
20号工字钢I=2370cm4, W=239 cm3, 每延米自重q=27.9kg/m。
28号工字钢I=7110cm4, W=508 cm3, 每延米自重q=43.4kg/m。
32号工字钢I=11620cm4, W=726 cm3, 每延米自重q=57.7kg/m。
二、腹板部分，设3排贝雷片钢材E=2.1×105MPa=2.1×108KPa3排单层贝雷片力学参数I=250497.2×3=751491.6cm4，W=10735.5 cm3[M]=2364.6KN.m; [Q]=735.6KN检算过程所应考虑的各种荷载:1、贝雷片自重q1=915/3=305kg/m=3.05KN/m2、施工人员荷载q2=2.5×2.75×1=6.875 KN/m3、振捣荷载q3=2.0×2.75=5.5KN/m4、模板荷载(在腹板附近处)q4=腹板处模板重量+内模标准架+内模绗架+内模模板系+内模支架系+底模系=(81.08×4.0/2/32/(2.5+3.3)+0.1+0.11+0.312(内模暂考虑30t)+0.3+24.779/32/5×2.75)×10=20.21KN/m5、梁体自重腹板q5=(2.5+2.5+0.4)×0.45×1/2×25=30.375KN/m顶板q6=(0.65×0.45×1+(0.65+0.3)/2×2.75)×25=39.97KN/m底板q7=1×0.28×2.75×25=19.25KN/m6、分配型钢(暂按2根32号工字钢间距2m)q8=5×2×0.042×2.75/2=0.5775KN/m贝雷片所受荷载q= q1+ q2 + q3 + q4 + q5 + q6 + q7 + q8 =(6.875+5.5)×1.4+(3.05+20.21+30.375+39.97+19.25+0.5775)×1.2=153.447KN/m，贝雷梁跨径按6.5m进行检算,检算时按三跨连续梁受均布荷载进行简化计算M=0.1×ql2=0.1×153.447×6.52=648KN.m<[M]=2364.6KN.m满足要求Q=0.6ql=0.6×153.447×6.5=598.44<[Q]×1.2=882.72KN(剪力在临时结构中可不考虑荷载分项系数,而且可考虑应力提高系数1.2,在进行Q检算过程中如果将荷载分项系数不进行考虑,即能满足结构受力特性,不需考虑应力提高系数)满足要求f=0.677ql4/(100EI)=0.677×153.447 ×6.54/(100×2.1×108×500994.4×10-8)=0.0018m＝1.8mm<[f]=l/400=6500/400=16.25mm三、底板箱梁中心位置处设双排贝雷片双排单层贝雷片I=500994.4cm4, W=7157 cm3[M]=1576.4KN.m; [Q]=490.4KN检算过程所考虑的荷载:1、贝雷片自重q1=710/3=203.3kg/m=2.033KN/m2、施工人员荷载q2=2.5×2.75×1=6.875 KN/m3、振捣荷载q3=2.0×2.75=5.5KN/m4、模板荷载q4=底板荷载+内模标准架+内模绗架+内模模板系+内模支架系=(24.779/32/5×2.75+0.1+0.11+0.312(内模暂考虑30t)+0.3)×10=20.21KN/m6、梁体自重顶板q5=(0.65+0.3)/2×2.75)×25=32.66KN/m底板q6=1×0.28×2.75×25=19.25KN/m7、分配型钢(2根32号工字钢间距2m)q7=5×2×0.042×2.75/2=0.5775KN/m贝雷片所受荷载q= q1+ q2 + q3 + q4 + q5 + q6 + q7 =(6.875+5.5)×1.4+1.2×(2.03+20.21+32.66+19.25+0.5775)=106.3KN/m，贝雷梁跨径按9m进行检算,检算时按三跨连续梁受均布荷载进行简化计算M=0.1×ql2=0.1×106.3×6.52=449.1KN.m<[M]=1576.4KN.m满足要求Q=0.6ql=0.6×106.3×6.5=414.57<[Q]×1.2=588KN(剪力在临时结构中可不考虑荷载分项系数,而且可考虑应力提高系数1.2,在进行Q检算过程中如果将荷载分项系数不进行考虑,即能满足结构受力特性,不需考虑应力提高系数)满足要求f=0.677ql4/(100EI)=0.677×106.3 ×6.54/(100×2.1×108×751491.6×10-8)=0 .0012m＝1.2mm<[f]=l/400=6500/400=16.25mm四、翼缘板距箱梁中心6.75m的位置处设双排贝雷片钢材E=2.1×105MPa=2.1×108Kpa， I=500994.4cm4, W=7157 cm3[M]=1576.4KN.m; [Q]=490.4KN贝雷片自重305/3=102kg/m=1.02KN/m检算过程所考虑的荷载:1、贝雷片自重q1=710/3=203.3kg/m=2.033KN/m2、施工人员荷载q2=2.5×2.0×1=5 KN/m3、振捣荷载q3=2.0×2.0=4.0KN/m4、模板荷载q4=侧模=(81.08×4/5.85)×10=55.44KN/m5、梁体自重顶板q5=(0.2+0.3)/2×2×25=12.5KN/m6、分配型钢(2根32号工字钢间距2m)q6=5×2×0.042×2.0/2=0.42KN/m贝雷片所受荷载q= q1+ q2 + q3 + q4 + q5 + q6 =(5+4)×1.4+1.2×(55.44+2.033+12.5+0.42)=97.071KN/m 贝雷梁跨径按9m进行检算,检算时按三跨连续梁受均布荷载进行简化计算M=0.1×ql2=0.1×97.071×6.52=410.1KN.m<[M]=1576.4KN.m满足要求Q=0.6ql=0.6×97.071×6.5=378.6<[Q]×1.2=588KN(剪力在临时结构中可不考虑荷载分项系数,而且可考虑应力提高系数1.2,在进行Q检算过程中如果将荷载分项系数不进行考虑,即能满足结构受力特性,不需考虑应力提高系数)满足要求f=0.677ql4/(100EI)=0.677×97.071 ×6.54/(100×2.1×108×500994.4×10-8)=0.0011m＝1.1mm<[f]=l/400=6500/400=16.25mm五、钢管立柱顶横梁各种参数设计1、跨中检算跨中的钢管立柱尽量布置在纵向贝雷梁的附近,以减少工字钢横梁上弯矩和剪应力,具体检算如下：将作用在工字钢上的荷载简化为集中荷载，根据现场实际受力情况，横梁简化成4跨不等跨连续梁，将钢管立柱尽量布置在贝雷梁在下方，除箱梁中心线处和距箱梁中心线4.75m处对横梁跨中有弯矩外，其他位置的贝雷梁均在钢管立柱正上方。
贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了2.3倍。
适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2m，双车道桥面净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7MPa。
弹性模量E＝98.5×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。
