贝雷片理重表

桥型
几何特性
J(cm4)
3
W(cm)
桥
型
几何特性
J(cm4)
3
W(cm)
说明
321型钢桥几何特性表（一）
不加强型
单排单层双排单层三排单层双排双层三排双层（ SS）（DS）（TS）（DD）（ TD）250497.2500994.4751491.62148588.83222883.2 3578.57157.110735.614817.922226.8
加强型
单排单层双排单层三排单层双排双层三排双层（SSR）（DSR）（TSR）（ DDR）（TDR）
577434.41154868.81732303.24596255.26894382.8 7699.115398.323097.430641.745962.6表中数值为半边桥之值，全桥时应乘以2；
结构形
式
内力
桁架弯矩（KN.m）
桁架剪力
(KN)
结构形
式
内力
桁架弯矩（KN.m）
桁架剪力
(KN)
说明
321型桁架容许内力表（二）
不加强型
单排单层双排单层三排单层双排双层三排双层（ SS）（DS）（TS）（DD）（TD）
788.21576.42246.43265.44653.2 245.2490.5698.9490.5698.9
加强型
单排单层双排单层三排单层双排双层三排双层（SSR）（DSR）（TSR）（DDR）（TDR）
1687.53375.04809.46750.09618.8 245.2490.5698.9490.5698.9表中数值为半边桥之值，全桥时应乘以2；。

贝雷片构件表1、目前较常用的321型贝雷桥桁高1.4m，节点间距3.0m。

弦杆采用双槽钢，弦杆可用同样的槽钢加强。

腹杆为工型，米字型结构。

槽钢为槽100*48*5.3工型钢为工80*80*50*4.52、主承重力构件桁架的尺寸为3000mm x 1500mm x 176mm序号构件名称构件重量构件轮廓尺寸（mm）单位Kg01 杵架片270 3115 x 176X 150002 销子个 3 55 x 20003 加强弦杆根80 3115 x 176X 10004 横梁根245 5850 x 122x 37005 横梁夹具个 3 238 x 50 x 35406 有扣纵梁片107 2990 x 753 x 13807 无扣纵梁片105 2990 x 753 x 10008 阳头端柱根69 168 x 185x 170609 阴头端柱根70 281 x 185x 170610 斜撑根11 1040 x 83 x 10011 支撑架片21 1270 x 540 x 8012 联板块 4 360 x 90 x 3413 抗风拉桥根33 30x 480914 桥面板块40 3960 x 190x 7015 护轮木根44 2990 x 140x 14016 U型标准钢桥面板块210 2996 x 800 x 104.517 U型中央钢桥面桥块130 2996 x 482 x 104.518 钢路缘根24 2996 x 70 x 20019 支座个38 450 x 450 x 14520 支座板块184 1344 x 900 x 20021 搭板支座块46 645 x 450 x 30022 有扣拾板片143 2990 x 772 x 15823 无扣搭板片141 2990 x 772 x 12024 桁架螺栓个 3 38 x 27025 弦杆螺栓个 2 38 x 20026 斜撑螺栓个7.4 22 x 12827 撑架螺栓个 6.9 22 x 11828 护木螺栓个9.8 20 x 23829 U型钢桥头搭板块220 2996 X 800 X30 挂钩螺栓个 5.6 50 X 30 X 10031 路缘连接螺栓个 2 20 X 42.532 摇滚个102 1020 X 350 X 25533 平滚个60 650 X 290 X 19034 摇滚样盘个19 1090 X 600 X 7535 平滚样盘个23 1588 X 450 X 8036 阳头斜面弦杆根31 1187 X 176X 10037 阴头斜面弦杆根27 1185 X 176X 10038 弦杆接头个 6 300 X 176X 10039 菱形千斤顶个21 510 X 480 X 12040 座架个8 410 X 100X 7841 阴头垫铁块 2 55 X 120X 11042 托梁根8 863 X 70 X 100。

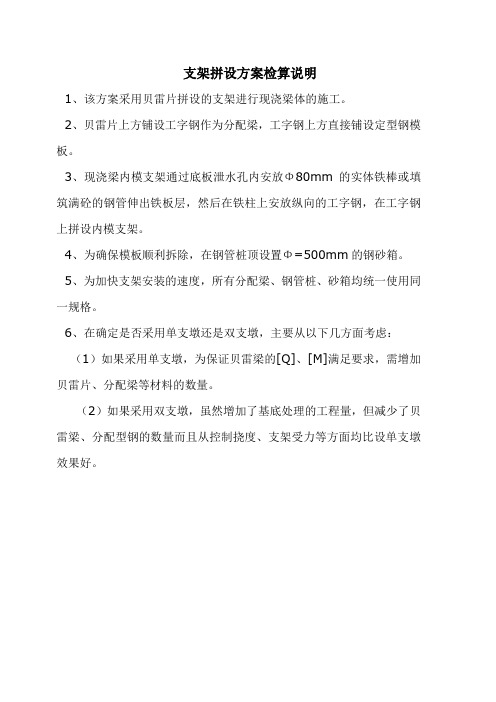

支架拼设方案检算说明1、该方案采用贝雷片拼设的支架进行现浇梁体的施工。

2、贝雷片上方铺设工字钢作为分配梁，工字钢上方直接铺设定型钢模板。

3、现浇梁内模支架通过底板泄水孔内安放Φ80mm的实体铁棒或填筑满砼的钢管伸出铁板层，然后在铁柱上安放纵向的工字钢，在工字钢上拼设内模支架。

4、为确保模板顺利拆除，在钢管桩顶设置Φ=500mm的钢砂箱。

5、为加快支架安装的速度，所有分配梁、钢管桩、砂箱均统一使用同一规格。

6、在确定是否采用单支墩还是双支墩，主要从以下几方面考虑：（1）如果采用单支墩，为保证贝雷梁的[Q]、[M]满足要求，需增加贝雷片、分配梁等材料的数量。

（2）如果采用双支墩，虽然增加了基底处理的工程量，但减少了贝雷梁、分配型钢的数量而且从控制挠度、支架受力等方面均比设单支墩效果好。

设2排钢管桩立柱结构拼设检算成果书一、检算过程中用到的各种参数钢材E=2.1×105MPa=2.1×108KPa单排单层贝雷片I=250497.2cm4, W=3578.5 cm3[M]=788.2KN.m; [Q]=245.2KN贝雷片自重305/3=102kg/m=1.02KN/m22号工字钢I=3400cm4, W=309 cm3, 每延米自重q=42kg/m。

20号工字钢I=2370cm4, W=239 cm3, 每延米自重q=27.9kg/m。

28号工字钢I=7110cm4, W=508 cm3, 每延米自重q=43.4kg/m。

32号工字钢I=11620cm4, W=726 cm3, 每延米自重q=57.7kg/m。

二、腹板部分，设3排贝雷片钢材E=2.1×105MPa=2.1×108KPa3排单层贝雷片力学参数I=250497.2×3=751491.6cm4，W=10735.5 cm3[M]=2364.6KN.m; [Q]=735.6KN检算过程所应考虑的各种荷载:1、贝雷片自重q1=915/3=305kg/m=3.05KN/m2、施工人员荷载q2=2.5×2.75×1=6.875 KN/m3、振捣荷载q3=2.0×2.75=5.5KN/m4、模板荷载(在腹板附近处)q4=腹板处模板重量+内模标准架+内模绗架+内模模板系+内模支架系+底模系=(81.08×4.0/2/32/(2.5+3.3)+0.1+0.11+0.312(内模暂考虑30t)+0.3+24.779/32/5×2.75)×10=20.21KN/m5、梁体自重腹板q5=(2.5+2.5+0.4)×0.45×1/2×25=30.375KN/m顶板q6=(0.65×0.45×1+(0.65+0.3)/2×2.75)×25=39.97KN/m底板q7=1×0.28×2.75×25=19.25KN/m6、分配型钢(暂按2根32号工字钢间距2m)q8=5×2×0.042×2.75/2=0.5775KN/m贝雷片所受荷载q= q1+ q2 + q3 + q4 + q5 + q6 + q7 + q8 =(6.875+5.5)×1.4+(3.05+20.21+30.375+39.97+19.25+0.5775)×1.2=153.447KN/m，贝雷梁跨径按6.5m进行检算,检算时按三跨连续梁受均布荷载进行简化计算M=0.1×ql2=0.1×153.447×6.52=648KN.m<[M]=2364.6KN.m满足要求Q=0.6ql=0.6×153.447×6.5=598.44<[Q]×1.2=882.72KN(剪力在临时结构中可不考虑荷载分项系数,而且可考虑应力提高系数1.2,在进行Q检算过程中如果将荷载分项系数不进行考虑,即能满足结构受力特性,不需考虑应力提高系数)满足要求f=0.677ql4/(100EI)=0.677×153.447 ×6.54/(100×2.1×108×500994.4×10-8)=0.0018m＝1.8mm<[f]=l/400=6500/400=16.25mm三、底板箱梁中心位置处设双排贝雷片双排单层贝雷片I=500994.4cm4, W=7157 cm3[M]=1576.4KN.m; [Q]=490.4KN检算过程所考虑的荷载:1、贝雷片自重q1=710/3=203.3kg/m=2.033KN/m2、施工人员荷载q2=2.5×2.75×1=6.875 KN/m3、振捣荷载q3=2.0×2.75=5.5KN/m4、模板荷载q4=底板荷载+内模标准架+内模绗架+内模模板系+内模支架系=(24.779/32/5×2.75+0.1+0.11+0.312(内模暂考虑30t)+0.3)×10=20.21KN/m6、梁体自重顶板q5=(0.65+0.3)/2×2.75)×25=32.66KN/m底板q6=1×0.28×2.75×25=19.25KN/m7、分配型钢(2根32号工字钢间距2m)q7=5×2×0.042×2.75/2=0.5775KN/m贝雷片所受荷载q= q1+ q2 + q3 + q4 + q5 + q6 + q7 =(6.875+5.5)×1.4+1.2×(2.03+20.21+32.66+19.25+0.5775)=106.3KN/m，贝雷梁跨径按9m进行检算,检算时按三跨连续梁受均布荷载进行简化计算M=0.1×ql2=0.1×106.3×6.52=449.1KN.m<[M]=1576.4KN.m满足要求Q=0.6ql=0.6×106.3×6.5=414.57<[Q]×1.2=588KN(剪力在临时结构中可不考虑荷载分项系数,而且可考虑应力提高系数1.2,在进行Q检算过程中如果将荷载分项系数不进行考虑,即能满足结构受力特性,不需考虑应力提高系数)满足要求f=0.677ql4/(100EI)=0.677×106.3 ×6.54/(100×2.1×108×751491.6×10-8)=0 .0012m＝1.2mm<[f]=l/400=6500/400=16.25mm四、翼缘板距箱梁中心6.75m的位置处设双排贝雷片钢材E=2.1×105MPa=2.1×108Kpa， I=500994.4cm4, W=7157 cm3[M]=1576.4KN.m; [Q]=490.4KN贝雷片自重305/3=102kg/m=1.02KN/m检算过程所考虑的荷载:1、贝雷片自重q1=710/3=203.3kg/m=2.033KN/m2、施工人员荷载q2=2.5×2.0×1=5 KN/m3、振捣荷载q3=2.0×2.0=4.0KN/m4、模板荷载q4=侧模=(81.08×4/5.85)×10=55.44KN/m5、梁体自重顶板q5=(0.2+0.3)/2×2×25=12.5KN/m6、分配型钢(2根32号工字钢间距2m)q6=5×2×0.042×2.0/2=0.42KN/m贝雷片所受荷载q= q1+ q2 + q3 + q4 + q5 + q6 =(5+4)×1.4+1.2×(55.44+2.033+12.5+0.42)=97.071KN/m 贝雷梁跨径按9m进行检算,检算时按三跨连续梁受均布荷载进行简化计算M=0.1×ql2=0.1×97.071×6.52=410.1KN.m<[M]=1576.4KN.m满足要求Q=0.6ql=0.6×97.071×6.5=378.6<[Q]×1.2=588KN(剪力在临时结构中可不考虑荷载分项系数,而且可考虑应力提高系数1.2,在进行Q检算过程中如果将荷载分项系数不进行考虑,即能满足结构受力特性,不需考虑应力提高系数)满足要求f=0.677ql4/(100EI)=0.677×97.071 ×6.54/(100×2.1×108×500994.4×10-8)=0.0011m＝1.1mm<[f]=l/400=6500/400=16.25mm五、钢管立柱顶横梁各种参数设计1、跨中检算跨中的钢管立柱尽量布置在纵向贝雷梁的附近,以减少工字钢横梁上弯矩和剪应力,具体检算如下：将作用在工字钢上的荷载简化为集中荷载，根据现场实际受力情况，横梁简化成4跨不等跨连续梁，将钢管立柱尽量布置在贝雷梁在下方，除箱梁中心线处和距箱梁中心线4.75m处对横梁跨中有弯矩外，其他位置的贝雷梁均在钢管立柱正上方。
