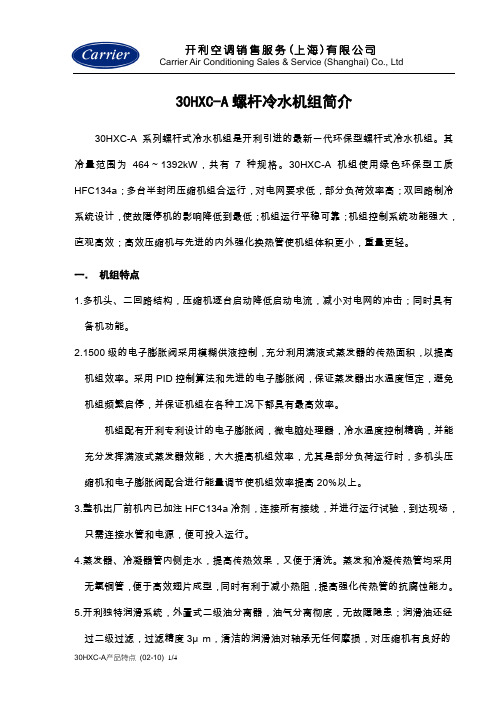

30HXC-A螺杆冷水机组简介30HXC-A系列螺杆式冷水机组是开利引进的最新一代环保型螺杆式冷水机组。
其冷量范围为464～1392kW，共有7种规格。
30HXC-A机组使用绿色环保型工质HFC134a；多台半封闭压缩机组合运行，对电网要求低，部分负荷效率高；双回路制冷系统设计，使故障停机的影响降低到最低；机组运行平稳可靠；机组控制系统功能强大，直观高效；高效压缩机与先进的内外强化换热管使机组体积更小，重量更轻。
一．机组特点1.多机头、二回路结构，压缩机逐台启动降低启动电流，减小对电网的冲击；同时具有备机功能。
2.1500级的电子膨胀阀采用模糊供液控制，充分利用满液式蒸发器的传热面积，以提高机组效率。
采用PID控制算法和先进的电子膨胀阀，保证蒸发器出水温度恒定，避免机组频繁启停，并保证机组在各种工况下都具有最高效率。
机组配有开利专利设计的电子膨胀阀，微电脑处理器，冷水温度控制精确，并能充分发挥满液式蒸发器效能，大大提高机组效率，尤其是部分负荷运行时，多机头压缩机和电子膨胀阀配合进行能量调节使机组效率提高20%以上。
3.整机出厂前机内已加注HFC134a冷剂，连接所有接线，并进行运行试验，到达现场，只需连接水管和电源，便可投入运行。
4.蒸发器、冷凝器管内侧走水，提高传热效果，又便于清洗。
蒸发和冷凝传热管均采用无氧铜管，便于高效翅片成型，同时有利于减小热阻，提高强化传热管的抗腐蚀能力。
5.开利独特润滑系统，外置式二级油分离器，油气分离彻底，无故障隐患；润滑油还经过二级过滤，过滤精度3μm，清洁的润滑油对轴承无任何摩损，对压缩机有良好的保护作用，延长压缩机使用寿命。
6.经济器采用板式换热器，制冷剂采用一级节流形式，提高机组运行可靠性。
7.机组宽度为1015mm，节省机房占用面积，便于安装、使用。
8.一般保养无须抽出冷媒，维修机组时，冷媒可置于冷凝器或蒸发器中，减少维护保养工作量。
二．压缩机特点1.唯一为R134a设计的螺杆压缩机，采用了许多先进的技术和压缩机结构，体现了最新一代螺杆压缩机的技术水平。
开利螺杆压缩机制冷压缩机的构造1.开利螺杆制冷压缩机的工作过程开利螺杆制冷压缩机工作过程由吸气、压缩、排气三个过程组成。
转子的具体工作过程件图十一。
单级开利螺杆制冷压缩机内装有一对转子，主动转子为4个齿，从动转子为6个齿。
两个转子装入机体中，由主动转子带动从动转子相互啮合而转动图十一A未涂阴影部分表明机体上开设的吸气口和排气口位子，可以看到吸气到排气成对角线方向。
当转子转动时，一对相互啮合的槽相通，途中B、C、D表明进入吸气状态，并且可以看到D为吸气完了，齿槽进入封闭状态。
当转子继续转动时，如图中E、F所示，一对想啮互合的齿槽容积逐渐减少，使压力升高，形成了压缩过程。
如图G所示，当压缩的齿槽与排出口相通时，压缩机开始进图排挤状态，直到排气完了为止。
这样王府循环，开利螺杆制冷压缩机完成了吸气、压缩、排气的工作过程。
2.开利螺杆制冷压缩机的主要零部件开利螺杆制冷压缩机由集体、转子、滑阀、轴封和联轴器五个部分组成。
见图二十二。
1）.机体：由吸气端盖、吸气端座、机体排气端座和排气端盖所组成，这些零件均有HT200铸铁铸成。
与主动和从动转子配合的机体内孔加工形成8字形。
排气端座上直接加工出轴向排气孔口，孔口大小满足设计机器容积比的要求，吸、排气端座平面与机体平面间的密封是采用密封胶成O形圈来达到的。
2）转子：有主动的转子（阳转子）和从动转子（阴转子）之分。
它们都是由QT600—3球墨铁铸铁铸成，由专用铣床加工而成。
主动转子直接与电动机相连，转速为2960转/分，从动转子在主动转子推动下转动，其转速为1937转/分。
结构见图十二。
3.能量调节机构滑阀，结构见图十三滑阀由HT200铸铁铸成，其上面凹圆柱面按工艺要求经行加工。
压缩机的径向排气口设在滑阀上，根据使用工况不同（即内容积比不同）分别设置机组滑阀，其上所开径向排气开口与各工况下的容积相对应（即与各工况相对应），用户可根据使用工况选用其中一组滑阀装入机器上即可。
严格测试品质可靠３０ＸＡ是开利整合全球技术资源历时数年研制而成，巨大的研发投入和对产品质量的苛求成就了今日产品的高度可靠。
３０ＸＡ机组的可靠品质不仅是开利专业研发的成果，更是按照全球标准生产流程控制产品质量的成果。
从设计到运输、从安装调试到日常运行，３０ＸＡ机组将呈现出一流品质的表现。
－ 每一个系统部件均在专业实验室内进行了实验验证。
－ 数十台样机在全球各种极端气候条件下进行了运转试验。
（耐风沙、耐腐蚀及极限温度）－ ３０ＸＡ机组在军工标准的振动平台上进行了模拟运输测试。
Ｐ－３０ＸＡ－０６０５－０２（Ｌ）ｗｗｗ．ｃａｒｒｉｅｒ．ｃｏｍ．ｃｎ３０ＸＡ技术参数表螺杆式风冷冷水机组30X A动力 效率先锋滑阀连续无级卸载安装简单操作便捷人性化设计节省安装检修时间一体化设计的内置式水力模块（选项），包含了水泵、过滤器、膨胀水箱、流量开关、流量调节阀等所有必要水力组件，且出厂前已完成所有水力组件的安装测试，运输至工地现场后只需简单地连接水管，接通电源即可投入使用。
这意味着用户安装时间、安装费用的大幅节省。
专为风冷冷水机组优化设计的Ｐｒｏ－Ｄｉａｌｏｇ Ｐｌｕｓ微电脑控制系统，将简单快捷的操作与先进复杂的中央空调控制理念完美结合。
该系统实时监控机组的所有运行参数和安全装置，精确管理压缩机、电子膨胀阀、风扇以及水泵（内置水力模块选项）在最佳的能量利用效率下运行。
压缩机被安装于滑轨上以方便于现场检修，从而减少设备停机维护时间，为用户提供更多人性化服务。
微电脑控制操作更简单一体化设计帮您轻松搞定３０ＸＡ。
开利30HXC螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。
（电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据范围内。
具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式：注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。
下列例子中，机组处于停止状态，用户将以本地模式启动机组。
“t ”表示已选择了运行模式。
如确认键按得不够快，控制器将退出更改环境仍使用原来运行模式当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。
如果油泵能建立起足够的油压，压缩机就能顺利启动。
一旦压缩机开始运行，油泵将停止运行。
如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息。
1-4 在本地模式下停车机组可以在任何时候通过按启动/停止按钮，在本地模式下停车。
机组停车按键操作第一区显示第二区显示按启动/停止按钮一下（时间小C LOFF于4秒）t LOFF当按键释放后，机组停车，不需要任何进一步动作。
高效与静音的典范- 开利“雷霆”系列30XA螺杆式风冷冷水机组开利新近推出了30XA螺杆式风冷冷水机组，冷量范围跨越460至1518kW，采用了HFC-134a环境领先制冷剂、高性能双螺杆压缩机、电子膨胀阀、第四代“飞鸟TM”低噪声轴流风扇、满液式蒸发器、经济器和Pro-Dialog Plus自适应控制等诸多最新技术，成功打造了中央空调产品高效与静音的典范。
21世纪是经济飞速发展的时代，同时也是全球能源日益枯竭的时代，时间证明，只有节约能源的科技创新才能真正符合时代的需求。
30XA产品从压缩方式、传热、控制等全方位采用节能设计，满负荷制冷效率高达3.2以上，同时部分负荷工况也具有极佳的制冷性能。
作为制冷设备的动力源泉，压缩机的性能是影响机组能效表现的最为重要的因素。
集数十年研究双螺杆压缩机的成功经验，开利新近开发了专为HFC-134a 制冷剂设计的06T高效双螺杆压缩机，专利的螺杆转子外形设计、压缩机与电机直联传动、高精度的加工装配，06T压缩机满负荷制冷效率高达3.65。
此外，30XA 采用了多压缩机、多制冷回路设计，在控制系统的精确调节下，部分负荷工况仅有必不可少的压缩机投入高效运转，同时06T压缩机的滑阀无级调节也确保了压缩机制冷输出与外界负荷的精确匹配。
换热设备方面，30XA蒸发器采用满液式结构设计并选用了新型高效传热管，铜管浸润在制冷剂液体中，传热效率高。
此外，调节等级高达3770级的电子膨胀阀精确控制蒸发器出口过热度，这使得蒸发器在各种负荷条件下均可保持极佳的换热效率。
风冷冷凝器方面，30XA产品也进行了创新设计，除继续提供铜/铝翅片盘管以外还可以选配采用微槽传热技术的MCHX冷凝器，该技术被广泛运用于航天和汽车领域，开利业内首次将其成功推广运用于中央空调产品。
相较铜/铝翅片盘管，MCHX冷凝器耐腐蚀能力提高3.5倍，传热性能提高10%而空气阻力降低一半，制冷效率进一步提升。
控制方面，30XA运用了专利的Pro-Dialog Plus自适应控制，该系统除实时监控机组各项运行参数和安全装置、精确管理压缩机、电子膨胀阀、风扇等运动部件以外还可根据外界负荷变化自动调节出水温度，确保过渡季节的节能与舒适。
474~1715kW名义制冷量（kW ）水冷螺杆式冷水机组开利产品序号30XW 0552注：1、机组水侧标准设计压力为1.0MPa 。
2、A/B 回路电源单独进线。
3、蒸发器、冷凝器两流程设计。
压缩机蒸发器冷凝器电机外形尺寸型号名义制冷量最小冷量机组重量（含冷媒和包装箱）运行重量回路A回路B进、出水 温度流量水压降进出口径进、出水 温度流量水压降进出口径电源回路额定输入功率额定工况电流最大工况电流（星/三角）最大启动电流长宽高kW USRT %数量数量˚C m 3/h kPa Dg ˚C m 3/h kPa Dg kW A A A kg kg mm mm mm30XW 04520552070208521002115213521452150216621702474539709829100911351305143815081649171513515320223628732337140942946948815151515888888811111111111----111111112/78192122142173195224247259283294384850637172808189707512512515015015020020020020020020030/35961101441682052292632903053333464759594459487269764245125125150200200200200200200200200 380V-3Ph-50Hz 380V-3Ph-50Hz (一路进线）(两路进线）A A A A A B A B A B A B A B A B A B 8710213215299881021021281031281281411281521411521521491762282601681491761762181762182182402182602402602602282553353702552282552553102553103103353103703353703703933935585583933933933935583935585585585585585585585582946303237703958545457817164764776648838885325802666348637115161555369957549756689388953274627463056278040084008469546954695476047609709701119108510501050118812311231196519651693169318491900184618962064206420641537153730XW高效螺杆式冷水机组是开利最新推出的产品，汇集了无氯制冷剂HFC-134a，新一代高性能双螺杆压缩机，新一代Pro-Dialog中文触摸屏微电脑控制等最新科技成就，具有结构紧凑、高可靠性、易维护、低运行成本等特点。
