风冷式冷热水机组是以空气作为冷(热)源，以水作为传热介质的中央空调机组。
传统的风冷热泵机组在制冷时将大量冷凝热作为废热排放到大气中，造成较大的能源浪费，并且存在对周围环境的热污染。
从节能角度来看，建筑物本身需要大量的生活热水供应，如果能将冷凝热全部或部分回收来加热生活热水，不但可以减少冷凝热对环境的污染，而且还可以节省能源。
热回收机组就是利用换热器来实现这一功能。
由于风冷热回收机组冷凝温度高，可以得到较高温度的回收水温，可广泛应用于：医院、酒店、宾馆、工厂、洗浴中心、会所等。
作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。
MHS 便是针对中国市场需求，推出的新型风冷热泵机组。
麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。
同时，麦克维尔建有大型1600kW全性能试验室，确保每台机组的质量和性能。
低噪声、低振动麦克维尔热回收机组采用整体式机组设计，结构紧凑，机座均衡负担压缩机、风侧换热器、干式壳管式水侧换热器、板式热回收侧换热器、油分离器及连接管的重量，出厂外配弹簧减振器，消除振动和噪声。
专利新型单螺杆压缩机， 运动部件少， 载荷平衡， 振动小 ；风侧换热器风扇采用翼状镰形高效螺旋式风机，直接驱动，噪声小； MCS/MHS100.1F~MCS/MHS380.2F 机组标准配置压缩机隔声箱， 有效降低压缩机运行噪声。
防腐防锈、适应性强麦克维尔热回收机组外壳采用优质钢板并经静电粉末防腐喷涂，有效防止锈蚀，可适应各种室外恶劣条件；机组能适应宽广的气温范围。
机组直接与大气进行热交换，没有环境污染，满足环保要求。
安装方便、操作简单麦克维尔热回收机组只需要用户通电供水便可运行使用。
不需要重建机房或购置冷却塔等其它辅助设备。

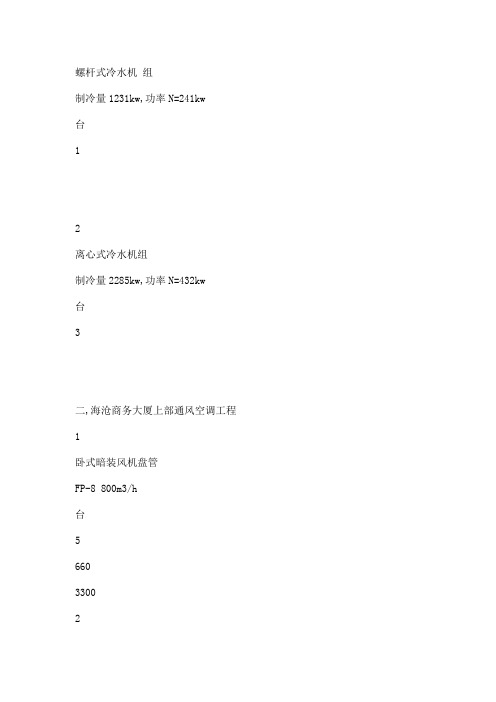

螺杆式冷水机组制冷量1231kw,功率N=241kw台12离心式冷水机组制冷量2285kw,功率N=432kw台3二,海沧商务大厦上部通风空调工程1卧式暗装风机盘管FP-8 800m3/h台566033002卧式暗装风机盘管FP-10 1050m3/h 2.57KW 0.08KW4757203卧式暗装风机盘管FP-14 1400m3/h 7.79KW 0.11KW台40711204立柜式新风机组(六排管)10000m3/h 160K W 300Pa ≤69dB(A) N=4KW 台312156364685立柜式新风机组(六排管)8000m3/h 125KW 300Pa ≤61dB(A) N=3KW111110111106立柜式新风机组(六排管) 6000m3/h 94KW 300Pa N=2.2KW 台1856085607立柜式新风机组(六排管) 5000m3/h 79KW 250Pa N=1.5KW 台1574108立柜式新风机组(六排管) 3000m3/h 47KW 250Pa N=1.1KW 台420025200三,海投大厦上部通风空调工程1卧式暗装风机盘管FP-8 800m3/h台566033002卧式暗装风机盘管FP-10 1050m3/h 2.57KW 0.08KW 4757203卧式暗装风机盘管FP-14 1400m3/h 7.79KW 0.11KW 台4074立柜式新风机组(六排管)10000m3/h 160KW 300Pa ≤69dB(A) N=4KW 台312156364685立柜式新风机组(六排管)8000m3/h 125KW 300Pa ≤61dB(A) N=3KW 台111110111106立柜式新风机组(六排管)6000m3/h 94KW 300Pa N=2.2KW台185607立柜式新风机组(六排管)5000m3/h 79KW 250Pa N=1.5KW台1574108立柜式新风机组(六排管)3000m3/h 47KW 250Pa N=1.1KW台6420025200四合计附件三《材料设备品牌推荐表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共3页,第1页名称规格,型号,技术参数等特殊要求推荐品牌品牌一品牌二品牌三备注1高分子防水涂料按设计要求日尔圣龙冶建2600X600地砖按设计要求603花岗岩(2CM厚)3地砖踢脚线按设计要求603花岗岩(2CM厚)4石膏板按设计要求拉法基龙牌可耐福5龙骨按设计要求拉法基龙牌可耐福6乳胶漆按设计要求华润建田漆业 (鱼尾狮) 厦门固克7挤塑保温板按设计要求欧文斯科宁舒泰龙天晟820厚聚苯保温板按设计要求北京敬业达北京振利上海亚达9木质防火门按设计要求厦门三恒漳州长安厦门铜宁10密闭门按设计要求厦门欣工苑上海人防浙江钱江11防护密闭门按设计要求厦门欣工苑上海人防浙江钱江12钢制防护密门按设计要求厦门欣工苑上海人防浙江钱江13防爆波门按设计要求厦门欣工苑上海人防浙江钱江14民防设备民防设备需经民防部门认可的产品15防火门防火门需经消防部门认可的产品16配电箱,动力箱按设计要求省安电控厂新二开ABB箱内应提供智能化系统接口接线端子排,详见各配电箱/动力箱系统控制原理图.17箱内微断按设计要求施耐德C65穆勒L7ABBS26018塑壳,双电源按设计要求常熟开关CM1人民电器RMM宏美电子UEM/T519电缆桥架长江华威大鹏20KBG管按设计要求凯必吉三星盛超凯越《材料设备品牌推荐表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共3页,第2页序号名称规格,型号,技术参数等特殊要求推荐品牌品牌一品牌二品牌三备注21开关插座奇胜E2000 施耐德U86 松下隹典22电线电缆按设计要求广东南光南平太阳江苏宝胜23灯具按设计要求通士达飞利蒲鸿联24灯桥按设计要求华辉合肥雅科鸿联母线槽及配件按设计要求施耐德I-LINE ABB CNT系列美商实快CP系列26火灾自动报警系统按设计要求西门子S1151爱德华EST3松下FRZ27喷淋头按设计要求川消金盾广东胜捷28消火栓按设计要求白沙天广29湿式报警阀,雨淋阀按设计要求川消金盾广东胜捷30消防水泵按设计要求上海凯泉熊猫陕西华宇31玻璃钢水箱(内胆为不锈钢) 按设计要求厦门华宇厦门鑫三角杏林双全钢塑复合管按设计要求宁波西迪杭州欣达苏州华丰33UPVC塑料管按设计要求南亚河北宝硕湖北凯乐34塑铝稳态管按设计要求武汉金牛北京兴泰德宁波波尔管业35生活水泵(不锈蚀材料制作) 按设计要求陕西华宇南京古尔兹凯士比KSB 36排污泵按设计要求上海连成南京蓝深沈阳飞力37冷却塔按设计要求良机誉美高马利38冷水泵按设计要求格兰富威乐ITT39风机按设计要求中欣正野BNN40镀锌钢板按设计要求上海宝钢武钢鞍钢41镀锌钢管按设计要求天津银泽河北华歧唐山增州《材料设备品牌推荐表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共3页,第3页序号名称规格,型号,技术参数等特殊要求品牌一品牌二品牌三备注42水阀门(包括闸阀,蝶阀,水过滤器,止回阀,软接等) 按设计要求宁波埃美柯天津瓦特斯上海冠龙43平衡阀按设计要求瑞典"TA"Honey well美国"英维思"44电动二通阀,比例积分按设计要求江森Honey well45冷量计按设计要求广州艾科西门子广州"柏城"46冷凝水管按设计要求南亚湖北宝硕湖北凯乐47风口,风阀按设计要求兴青云正野上海科泰48电子水处理仪按设计要求多元上海同济浙江安康49排气扇,风幕机按设计要求BNN正野艾美特50保温按设计要求凯门富乐斯阿乐斯莫比乌斯51人防设备按设计要求厦门欣工苑上海人防浙江钱江52过滤吸收器,油网除尘器按设计要求要求厦门人防办同意使用的品牌1,材料质量如无特殊规定,均为中档及以上档次产品.2,技术参数及规格等除表内具体要求外,还应根据图纸要求.3,投标人选用材料品牌时应考虑选用同一品牌(或系列)产品投标,使材料配套.4,项目实施过程中,可能存在投标人在投标文件中填报的品牌无生产(或停产或无货或无相对应系列产品),招标人可从《推荐材料设备品牌》其他备选的二种品牌中选择使用,中标单位不得拒绝且不得提出调价要求.如果以上《推荐材料设备品牌》中某材料设备三种品牌均无生产(或停产或无货或无相对应系列产品),招标人可选择其他同等档次品牌产品使用,中标单位不得拒绝且不得提出调价要求.5,本工程承包范围由承包人采购的材料,设备,不得低于招标文件规定和投标文件承诺的合格产品,且在使用之前必须经发包人,监理,设计单位共同确认后方可使用.6,其中序号10,11,12,13,51应选同种系列.附件四《主要工程材料设备项目与最低控制单价一览表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共20页,第1页序号项目名称规格型号要求最低限价备注土建部分1特级防火卷帘门m24502FMDB6030(6) 樘123373GHSFM4030(6) 樘4HLF6030(6)樘62765HLF5030(6)61796MH8000(6)樘38467HLF4030(6)樘67588HFM1020(6)樘75359反HFM1020(6) 樘753510反HFM1520(6) 樘8978HFM1520(6)樘897812HM1020樘713713反HM1020樘713714HM1520樘849415反HM1520樘84941630厚挤塑保温层18175束(1*7)φs15.2 1860级低松弛钢绞线t585018纸面石膏(防火板)m2121912厚全频带高效无机纤维吸声板m22520甲级木质防火门m224021丙级木质防火门m2220乙级木质防火门m22302320厚603#花岗岩板m2302450mm厚岩棉隔音板m335025电动装置套60026印华地砖m25027地砖3028泵送防水抗渗(水泥42.5)碎石混凝土Ф20 P8 C35 m3214.56安装部分1Ф110阻火圈个15.32Ф160阻火圈个25.53KBG16管m1.514KBG20管m5KBG25管m2.866KBG32管m3.837KBG40管m5.5《主要工程材料设备项目与最低控制单价一览表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共20页,第2页序号项目名称规格型号要求单位最低限价备注8无缝钢管φ32×3.5 m9.619无缝钢管φ38×3.5 m12.5610无缝钢管φ45×3.5 m15.111无缝钢管φ57×3.5 m21.1412无缝钢管φ76×3.5 m26.413无缝钢管φ89×4 m28.5214无缝钢管φ108×4 m40.0915无缝钢管φ133×4.5 m60.1416无缝钢管φ159×4.5 m82.6217无缝钢管φ219×6 m143.6618无缝钢管φ273×8 m220.4619无缝钢管φ325×8 m285.0520无缝钢管φ377×9 m344.4521无缝钢管φ480×10 m488.8022波纹伸缩节(DN25) 个59.5023波纹伸缩节(DN40) 个80.7524波纹伸缩节(DN50) 个99.4525波纹伸缩节(DN70) 个110.526波纹伸缩节(DN100) 个168.327波纹伸缩节(DN150) 个23828金属软接(DN20) 个21.2529橡胶软接(DN40) 个44.230橡胶软接(DN50)个5231橡胶软接(DN65)个66.332不锈钢波纹软管(DN200) 个36033不锈钢波纹软管(DN250) 个45134半硬塑料管 DN20m1.135半硬塑料管 DN25m1.7836UPVC排水管 DN50m3.9537UPVC排水管 DN75m6.6538UPVC排水管 DN100m13.8639UPVC排水管 DN150m27.4140硬聚氯乙烯给水管 DN20 m2.2741硬聚氯乙烯给水管 DN25m3.5442硬聚氯乙烯给水管 DN32m5.7543硬聚氯乙烯给水管 DN40m8.64《主要工程材料设备项目与最低控制单价一览表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共 20页,第3页序号项目名称规格型号要求单位最低限价备注44硬聚氯乙烯给水管 DN50m13.7345塑铝稳态管 DN20 m10.3446塑铝稳态管 DN40 m36.5947塑铝稳态管 DN50 m57.5748钢塑管 DN40m21.149钢塑管 DN50m26.7550钢塑管 DN65m35.6251钢塑管 DN75m46.6252钢塑管 DN100m60.1553钢塑管 DN125m72.1854可曲挠橡胶接头 DN40 个46.6555可曲挠橡胶接头 DN50 个57.9456可曲挠橡胶接头 DN65 个75.5857可曲挠橡胶接头 DN75 个93.1658可曲挠橡胶接头 DN100 个115.8959可曲挠橡胶接头 DN125 个173.9660可曲挠橡胶接头 DN150 个20961可曲挠橡胶接头 DN250个48362沟槽式管件弯头 DN100个29.0663沟槽式管件三通 DN100个40.4864沟槽式管件四通 DN100个66.4665沟槽式管件异径 DN100个18.466沟槽式管件三通 DN100*70 个37.467沟槽式管件弯头 DN125个47.868沟槽式管件三通 DN125个66.6169沟槽式管件四通 DN125个104.3170沟槽式管件三通 DN125*70 个47.3171沟槽式管件异径 DN125个25.1672沟槽式管件弯头 DN150个53.7873沟槽式管件三通 DN150个88.0974沟槽式管件四通 DN150个139.4675沟槽式管件异径 DN150个33.3476沟槽式管件三通 DN150*125 个57.4577沟槽式管件三通 DN150*70 个50.9278沟槽式管件异径 DN150个35.5279沟槽式法兰 DN100个37.2《主要工程材料设备项目与最低控制单价一览表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共20页,第4页序号项目名称规格型号要求单位最低限价备注80沟槽式法兰 DN125个42.7581沟槽式法兰 DN150 个5482闸阀 Z41H-16 DN40 个15383闸阀 Z41H-16 DN50 个17984闸阀 Z41H-16 DN70 个23685闸阀 Z41H-16 DN80 个33186闸阀 Z41H-16 DN100 个40387闸阀 Z41H-16 DN125 个59788闸阀 Z41H-16 DN150 个77189闸阀 Z41H-16 DN250 个146290蝶阀 D71X-16 DN70 个9391蝶阀 D71X-16 DN80 个10792蝶阀 D71X-16 DN100 个13493蝶阀 DN125个17794蝶阀 DN150个25395蝶阀 DN200个44296蝶阀 DN250个65597蝶阀 DN300个83698蝶阀 DN350个104699蝶阀 DN450个3716100电动蝶阀 DN200 个2788101电动蝶阀 DN250 个3046102电动蝶阀 DN300 个3749103消声止回阀 HC41X(B型)DN40 个128104消声止回阀 HC41X(B型)DN50 个155105消声止回阀 HC41X(B型) DN100 个268106静音止回阀 DN200个1012107静音止回阀 DN250个1462108止回阀 DN75个233109电动二通阀 DN20个383110电动二通阀+比例积分 DN40 个5525111电动二通阀+比例积分 DN50 个5695112电动二通阀+比例积分 DN65 个6630113Y型过滤器 DN65个122114Y型过滤器 DN150个485115Y型过滤器 DN200个691《主要工程材料设备项目与最低控制单价一览表》工程名称:未来海岸商务中心海沧商务大厦及海投大厦共 20,第5页序号项目名称规格型号要求单位最低限价备注116Y型过滤器 DN250个1326117减压稳压阀 ZF200X DN150个。
注明：
1.测试工况：制冷：使用侧进水温度12℃，出水温度7℃；冷源侧进水温度30℃，出水温度35℃
制热：使用侧进水温度40℃，出水温度45℃；热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型，余热回收量为制热量的30％.全热回收量为制热量的95%左右.
注明：
1.测试工况：制冷：使用侧进水温度12℃，出水温度7℃；冷源侧进水温度30℃，出水温度35℃
制热：使用侧进水温度40℃，出水温度45℃；热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型,余热回收量为制热量的30％.全热回收量为制热量的95%左右.
注明：
1.测试工况：制冷：使用侧进水温度12℃，出水温度7℃；冷源侧进水温度30℃，出水温度35℃
制热：使用侧进水温度40℃，出水温度45℃；热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型，余热回收量为制热量的30％.全热回收量为制热量的95%左右.
热源塔热泵机组性能修正系数
当冷热源侧工作介质温度或你要求的冷热水温度与技术参数表不同时，请按下表修正
说明：因用户地区热源塔热泵冷热源受各种因素影响，可能与本样本提供参数不尽相同，请订货前先与我公司确认相关技术参数。
螺杆式水源热泵机组介绍惠康螺杆式水源热泵机组是引进美国技术，同中国国情相结合，而开发的一种种高效、节能、冷暖两用且无污染的中央空调系统，它以电作为动力，以水作为换热介质，使机组能效比大大提高，让用户可以节省大笔的运行开支。
机组广泛应用于高级公寓、写字楼、宾馆、银行、学校、体育馆以及商业大厦等场所。
性能特点：★压缩机：采用意大利莱富康新型号压缩机，通过适合产品的压缩比及油分系统，确保螺杆压缩机在机组上能够实现高效率长期稳定运行：阳螺杆旋转带动阴螺杆向内旋转，比例为5：6非对称尺型的螺杆相互啮合产生压缩空间的不断变化而实现对制冷剂气体的压缩。
通过滑阀可以不间断的对压缩机的输气量进行调节，同时改变机组的耗电量和制冷量，确保部分负荷实的机组高效稳定运行，绝对不会发生喘振等情况。
因采用极少的运动部件，且每分钟排气约为15000次，几乎感觉不到任何排气脉动，机组振动很小，完全不需要容易出问题的避震管和避震弹簧。
★机组一级油分内置，确保在满负荷工作条件下仅有小于2％的润滑油随制冷剂气体排出压缩机，其余润滑油在压缩机内部循环，确保压缩机在最小的摩擦阻力下运行，是真正的节能产品。
独立的外置油分确保在部分负荷下最小的排油量，使机组能够在多种工况下运行而不产生任何多余的摩擦热。
★较高的效率指标，制冷性能系数≥5.47，制热性能系数≥4.5，保证机组降低能量消耗；★新型的冷凝器与蒸发器采用高效螺纹换热铜管制作，降低了水系统的压力降，蒸发器水侧阻力损失≤60，冷凝器水侧阻力损失≤60，节省了水泵的运行费用；★压缩机的轴承、密封圈及转动部件可在正常寿命期间内更换，其他的材料和部件在正常情况下至少运行25年；★所有型号的主机均采用PLC进行智能控制，电气元件选用国内外知名品牌产品；★机组的各部件达到最佳匹配，可靠的滑阀调节机构，多级调节机组的负荷，这样，在需要部分负荷运行时，就可以发挥极大的节能效果，为用户节省维护和运行的费用、开支。
第五部分螺杆机系列第一章LM系列螺杆式风冷冷（热）水机组一、产品概述1、产品特点格力LM系列模块化螺杆式风冷冷(热)水机组（简称模块化风冷螺杆机组）是夏天提供冷水，冬天提供热水的制冷设备，与风柜或组合式空调柜等末端空气处理设备组成各种大型集中式空调系统。
风冷式设计可为用户省去冷却塔、冷却水泵，特别适合于缺水的地区。
机组可安装于屋顶、室外地面等地方，无需专用机房。
模块化风冷螺杆机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
模块化风冷螺杆机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同。
共有270kW、385kW和500kW三个基本单元模块。
通过组合1～8个相同或不同的单元模块，机组可形成制冷量为270～4000kW范围内的系列产品。
1)模块化设计◆任意模块主控设计(国家专利)连接在一起的单元模块，任何一台接上手操器，都可以作为主模块协调整个系统工作。
其中任何一台单元模块进行维修保养时，不会影响其他机组的正常使用。
◆组合灵活不但同一型号可以组合，不同型号之间也可以任意组合，极大方便了用户的设计选型。
◆可扩展性强原有系统增加新的单元模块即可扩大机组容量，为系统的改造带来一定的方便。
2)节能环保◆能量调节可根据负荷大小自动调节机组的运行能力，使机组保持较高的部分负荷能效比。
◆智能化霜打破传统的定期化霜方式，根据不同工况下结霜对系统的影响，通过大量数据分析，开发出全新的智能化霜模式：能够智能判断蒸发器上结束与否，有霜化霜，无霜不化；采用智能化霜模式大大加强了低温高湿工况下制热的可靠性，同时可以将低温无霜工况的平均制热量相对于传统定期除霜模式提高10％以上。
◆热气直通结构蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发器在低温工况下的蒸发量，提高机组的低温制热性能。
该项技术在保证机组低温制热的稳定性的同时，拓宽了机组低温制热的工况范围。
