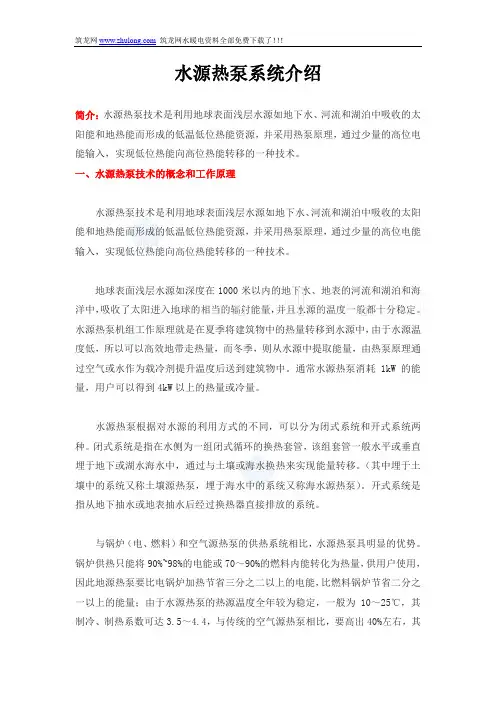

水源热泵系统设计介绍

水源热泵系统介绍简介：水源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。

一、水源热泵技术的概念和工作原理水源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。

地球表面浅层水源如深度在1000米以内的地下水、地表的河流和湖泊和海洋中，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。

水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。

通常水源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。

水源热泵根据对水源的利用方式的不同，可以分为闭式系统和开式系统两种。

闭式系统是指在水侧为一组闭式循环的换热套管，该组套管一般水平或垂直埋于地下或湖水海水中，通过与土壤或海水换热来实现能量转移。

（其中埋于土壤中的系统又称土壤源热泵，埋于海水中的系统又称海水源热泵）。

开式系统是指从地下抽水或地表抽水后经过换热器直接排放的系统。

与锅炉（电、燃料）和空气源热泵的供热系统相比，水源热泵具明显的优势。

锅炉供热只能将90%~98%的电能或70～90%的燃料内能转化为热量，供用户使用，因此地源热泵要比电锅炉加热节省三分之二以上的电能，比燃料锅炉节省二分之一以上的能量；由于水源热泵的热源温度全年较为稳定，一般为10～25℃，其制冷、制热系数可达3.5～4.4，与传统的空气源热泵相比，要高出40%左右，其运行费用为普通中央空调的50～60％。

因此，近十几年来，尤其是近五年来，水源热泵空调系统在北美如美国、加拿大及中、北欧如瑞士、瑞典等国家取得了较快的发展，中国的水源热泵市场也日趋活跃，可以预计，该项技术将会成为21世纪最有效的供热和供冷空调技术。

水源热泵系统设计一、水源热泵设备选型⒈一般情况下按空调冷负荷确定机组型号，对于热负荷高的地区要校核采暖负荷。

传统的系统——用较大的热负荷或冷负荷选择系统。

以出水温度35℃的制冷量或以出水温度18℃的制热量作为选择水源热泵机组的依据。

⒉无锅炉系统——用冷负荷选择水源热泵机组，房间的热损耗需用足够能量的电加热型加热器加以抵消。

⒊水系统进水温度选定原则：一般制冷为15～35℃，制热为10～32℃，国标规定制造商参数标定按制冷进出水温度30/35℃，热泵制热进出水温度20℃。

⒋水量及风量确定原则：一般每KW的水流量为0.19m3/h，风量为140～250m3/h。

⒌实际制冷量及制热量会因室内设计干、湿球温度的不同而有所变化，应根据室内设计干、湿球温度进行修正。

二、循环水系统设计水环系统通常有冷却塔、换热器、蓄热箱、辅助加热器、泵及相应管路组成。

水环水温控制范围一般为15～35℃，在此温度范围内，一般不需要开冷却塔或辅助加热器。

三、系统水流量设计水源热泵系统夏季需冷量的计算方法与其它系统相同。

根据需冷量和所需的冷却水温差，各台水源热泵装置的循环水量即可求出，在考虑到装置的同时使用系数，即可得到整个系统所要求的夏季总冷却循环水量。

一般来说，单一性质的建筑同时使用系数较高，综合性建筑则低一些。

另水源热泵装置的数量越多，同时使用系数越小，反之则越大。

同时使用系数可按以下原则来确定：⒈循环水量小于36 m3/h时，同时使用系数取0.85～0.9⒉循环水量为36～54 m3/h时，同时使用系数取0.85～0.85⒊循环水量大于54 m3/h时，同时使用系数取0.75～0.8以上原则中所提到的循环水量是指各装置所需水量的累计值，把此值乘以同时使用系数即可得到系统实际所需的总循环水量，并以此作为循环水泵、冷却塔的选型参数以及循环水总管径确定的依据。

四、系统形式水源热泵水路系统通常采用一次泵系统，运行简单、管理也比较方便。

建筑节能水源热泵系统设计方案随着人们对环境保护和能源效率的重视程度不断提高，建筑节能技术成为了当前建筑设计中的重要考虑因素。

水源热泵系统作为一种高效能源利用技术，已经在各种建筑类型中得到了广泛应用。

本文旨在探讨建筑节能水源热泵系统设计方案，以提供给相关从业人员和决策者参考和借鉴。

一、概述建筑节能水源热泵系统是一种利用地下水、湖泊、河流等水源作为冷热源，通过热泵循环系统实现建筑空调供热和供冷的技术。

该系统可以有效利用自然水体的稳定温度，实现可持续能源的利用，提高建筑的能源利用效率。

二、系统设计原则1. 系统能耗分析：在设计过程中需要进行详细的能耗分析，以确定最佳的水源热泵系统配置。

通过对建筑的能源需求进行评估和计算，确定系统的运行参数，包括水源的温度、流量等。

2. 设备选型：根据建筑的规模、使用需求和环境条件等因素，选择合适的水源热泵设备。

设备的选用应考虑效能、功率控制、噪音、维护与管理等方面的要求。

3. 系统布局：根据建筑的特点和空间布局，设计合理的水源热泵系统布局。

主要包括水源井、水管道、水泵、热交换器、水系统以及控制系统等组成部分。

4. 管道设计：合理的管道设计能够提高系统的运行效率，减少能源损耗。

需要考虑管道的绝热性能、径流压力损失、材料选择等因素。

三、水源热泵系统实施方案1. 水源选址：在选择水源的时候，需要考虑水体的稳定性和水质的适宜性。

一般情况下，地下水温度相对稳定，因此地下水是建筑节能水源热泵系统的常用选择。

2. 井场设计：根据地下水位和工程需求，确定井场的位置和井深。

井场应具备良好的井水质量和供水能力，同时确保井场的结构牢固、防渗漏。

3. 管道布置：根据建筑平面布局和空间限制，合理布置冷水管道和热水管道。

冷水管道和热水管道应采用合适的材料，保证管道的传热效果和工程的可持续运行。

4. 热泵设备：根据建筑的热负荷和冷负荷需求，选择合适的水源热泵设备。

考虑到节能性能和系统的可靠性，建议选择具备高能效等级的热泵设备。

水源热泵方案1. 方案概述水源热泵是一种以水体作为换热介质的热泵系统。

它利用水体中的热量进行换热，通过压缩制冷剂的相变过程实现热量传递，从而实现供暖、供冷和热水的需求。

本文将介绍水源热泵的工作原理、优势以及应用场景，以帮助读者更好地了解水源热泵方案。

2. 工作原理水源热泵系统由室外机组、水源热泵主机和室内机组组成。

室外机组通过水源泵将水抽入主机，主机利用压缩制冷剂的相变过程，从水体中吸收热量并压缩，然后将热量释放到室内空气或供热系统中。

室内机组通过风机将热量传递给室内空气，实现供暖或供冷。

同时，室内机组还可以与供热系统连接，为供热水提供热量。

3. 优势3.1 节能高效水源热泵系统利用水体的稳定温度作为换热介质，具有稳定的工作性能。

由于水的比热容大，热传递效果良好，系统能够在较低的温差下实现高效换热，从而使能耗降低。

3.2 环保节能水源热泵系统不需要燃料燃烧，减少了空气污染和温室气体排放。

由于水源热泵利用可再生能源（水体）进行换热，具有较高的能源利用率，可以实现节能环保的目标。

3.3 灵活多样的应用场景水源热泵系统可以适用于不同的应用场景，包括住宅、商业建筑、学校、医院等。

无论是供暖、供冷还是供热水，水源热泵都能够提供稳定可靠的供应。

4. 应用场景4.1 住宅对于住宅小区来说，水源热泵系统可以集中供暖、供冷，减少每户住宅的设备投资成本，并提高整个小区的能源利用效率。

同时，水源热泵也能为住宅提供热水需求，满足居民的生活需求。

4.2 商业建筑商业建筑通常有较大的冷热负荷变化范围，水源热泵系统可以根据需求自动调节运行，实现高效率供热和供冷。

此外，水源热泵系统还可以与其他系统集成，如太阳能系统、空气净化系统等。

4.3 学校和医院学校和医院是大型建筑群体，其对供暖、供冷和热水的需求量大。

水源热泵系统可以满足这些需求，并且可以根据实际使用情况进行智能调节，提高能源利用效率，节约运行成本。

5. 结论水源热泵技术是一种环保节能的供暖、供冷和供热水方案。

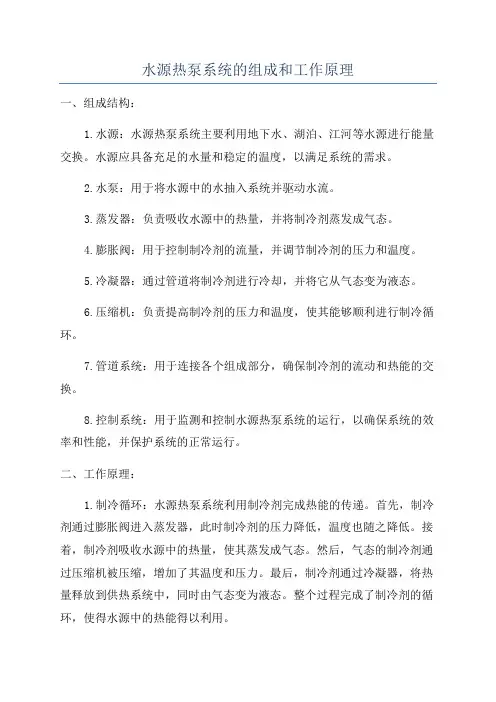

水源热泵系统的组成和工作原理一、组成结构：1.水源：水源热泵系统主要利用地下水、湖泊、江河等水源进行能量交换。

水源应具备充足的水量和稳定的温度，以满足系统的需求。

2.水泵：用于将水源中的水抽入系统并驱动水流。

3.蒸发器：负责吸收水源中的热量，并将制冷剂蒸发成气态。

4.膨胀阀：用于控制制冷剂的流量，并调节制冷剂的压力和温度。

5.冷凝器：通过管道将制冷剂进行冷却，并将它从气态变为液态。

6.压缩机：负责提高制冷剂的压力和温度，使其能够顺利进行制冷循环。

7.管道系统：用于连接各个组成部分，确保制冷剂的流动和热能的交换。

8.控制系统：用于监测和控制水源热泵系统的运行，以确保系统的效率和性能，并保护系统的正常运行。

二、工作原理：1.制冷循环：水源热泵系统利用制冷剂完成热能的传递。

首先，制冷剂通过膨胀阀进入蒸发器，此时制冷剂的压力降低，温度也随之降低。

接着，制冷剂吸收水源中的热量，使其蒸发成气态。

然后，气态的制冷剂通过压缩机被压缩，增加了其温度和压力。

最后，制冷剂通过冷凝器，将热量释放到供热系统中，同时由气态变为液态。

整个过程完成了制冷剂的循环，使得水源中的热能得以利用。

2.系统运行：水源热泵系统的运行过程可以分为制冷和制热两个周期。

在制冷周期中，制冷剂吸收水源中的热量，然后通过冷凝器将热量释放到室内空间中，起到制冷作用。

而在制热周期中，制冷剂吸收室内空间中的热量，通过蒸发器将热量释放到水源中，起到供热作用。

系统的运行通过控制系统进行监测和调节，以确保制冷和制热的顺利进行。

3.能量交换：水源热泵系统通过水源和室内空间之间的热量交换，实现了能源的高效利用。

在制冷周期中，系统从水源中吸收低温的热量，然后将高温的热量释放到室内空间中，实现了自然冷却。

而在制热周期中，则相反，系统从室内空间中吸收低温的热量，然后将高温的热量释放到水源中，实现了空间的供热。

总体来说，水源热泵系统的组成主要包括水源、水泵、蒸发器、膨胀阀、冷凝器、压缩机、管道系统和控制系统；其工作原理是通过制冷循环实现热能的传递和能量的交换，从而实现空间的制冷和供热。

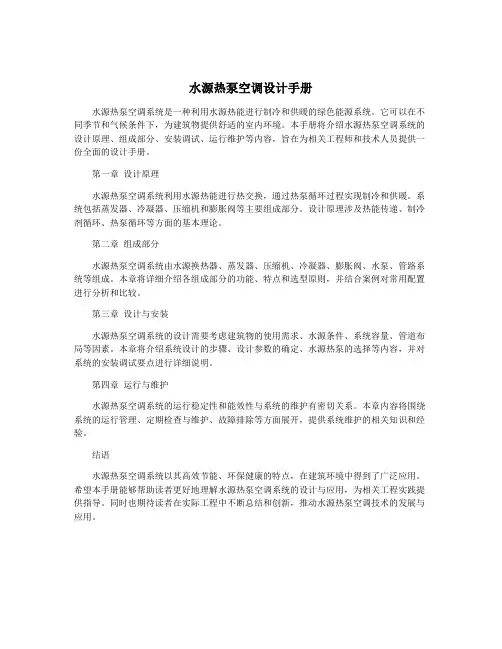

水源热泵空调设计手册
水源热泵空调系统是一种利用水源热能进行制冷和供暖的绿色能源系统。

它可以在不同季节和气候条件下，为建筑物提供舒适的室内环境。

本手册将介绍水源热泵空调系统的设计原理、组成部分、安装调试、运行维护等内容，旨在为相关工程师和技术人员提供一份全面的设计手册。

第一章设计原理
水源热泵空调系统利用水源热能进行热交换，通过热泵循环过程实现制冷和供暖。

系统包括蒸发器、冷凝器、压缩机和膨胀阀等主要组成部分。

设计原理涉及热能传递、制冷剂循环、热泵循环等方面的基本理论。

第二章组成部分
水源热泵空调系统由水源换热器、蒸发器、压缩机、冷凝器、膨胀阀、水泵、管路系统等组成。

本章将详细介绍各组成部分的功能、特点和选型原则，并结合案例对常用配置进行分析和比较。

第三章设计与安装
水源热泵空调系统的设计需要考虑建筑物的使用需求、水源条件、系统容量、管道布局等因素。

本章将介绍系统设计的步骤、设计参数的确定、水源热泵的选择等内容，并对系统的安装调试要点进行详细说明。

第四章运行与维护
水源热泵空调系统的运行稳定性和能效性与系统的维护有密切关系。

本章内容将围绕系统的运行管理、定期检查与维护、故障排除等方面展开，提供系统维护的相关知识和经验。

结语
水源热泵空调系统以其高效节能、环保健康的特点，在建筑环境中得到了广泛应用。

希望本手册能够帮助读者更好地理解水源热泵空调系统的设计与应用，为相关工程实践提供指导。

同时也期待读者在实际工程中不断总结和创新，推动水源热泵空调技术的发展与应用。

水源热泵系统施工设计方案I. 引言水源热泵系统是一种使用地下水或湖水等水源作为热源或冷源的供暖和制冷系统。

本施工设计方案旨在提供水源热泵系统施工的详细步骤和要求，以确保系统建设的质量和可靠性。

II. 工程概述本工程计划在XXX（具体位置）建设一座水源热泵系统，供应该区域的供暖和制冷需求。

该系统将由以下关键组件构成：水源井，水泵，换热器，温度控制装置和传输管道。

III. 施工步骤1. 水源井建设- 进行地质勘测，确定水源井开凿的最佳位置。

- 使用适当的机械设备，按照设计要求开凿水源井。

- 安装井筒、过滤器和抽水设备，确保地下水能够流入后续处理系统。

2. 换热器安装- 根据设计方案，在建筑物内部选择适当的位置安装换热器。

- 确保换热器与水源井之间的传输管道长度最小化，有效减少能量损失。

- 安装并连接换热器的进、回水管道，确保流体循环顺畅。

3. 水泵系统建设- 根据需求，选择合适的水泵类型和规格，确保水源从水井流入换热器的稳定供应。

- 安装水泵和管道，保证水源能够流入系统，并稳定运行。

4. 温度控制装置安装- 针对建筑物的需求，选择适当的温度控制装置，如温控阀或温度传感器。

- 安装温度控制装置，并设置合适的温度范围，以确保系统能够自动调节水源温度。

5. 传输管道建设- 根据系统布局设计，铺设合适的传输管道，并确保良好的隔热性能。

- 安装管道支架和接头，保证管道的牢固连接和稳定性。

IV. 安全与质量控制1. 施工安全- 所有施工人员必须严格遵守相关的安全规范和操作规程，佩戴个人防护装备。

- 施工现场必须设置明显的安全警示标志，并定期进行安全检查和巡视。

2. 质量控制- 施工过程中必须严格按照设计图纸和规范要求进行操作。

- 所有材料必须符合相关标准，质量要求严格控制，确保施工质量。

- 进行必要的检测和测试，如压力测试、温度测试等，确保系统的运行性能和安全性。

V. 环境保护1. 垃圾处理- 施工过程中产生的垃圾必须妥善处理，分类回收可回收物品，严禁乱倒乱扔。

浅谈湖水源热泵系统方案清晨的阳光洒在湖面上，波光粼粼，微风拂过，带来一丝丝湿润的空气。

我站在湖边，思考着如何将这湖水的温度转化为我们需要的能量。

于是，湖水源热泵系统方案在我脑海中逐渐浮现。

我们要了解湖水源热泵系统的工作原理。

简单来说，就是通过提取湖水中的低温热量，经过热泵的压缩机进行压缩，将低温热量转化为高温热量，再通过末端设备将热量传递给建筑物，达到供暖和供热水的作用。

与此同时，湖水吸收了热量，温度降低，再排放回湖中，形成一个良性循环。

我们来看看湖水源热泵系统的优势。

湖水温度相对稳定，不受季节和气候的影响，可以为热泵系统提供稳定的热源。

湖水源热泵系统运行过程中，无燃烧、无排放，对环境友好。

再次，湖水源热泵系统投资回报期短，运行成本低，经济效益显著。

那么，如何设计一个优秀的湖水源热泵系统方案呢？一、项目背景及需求分析1.项目背景本项目位于某湖泊附近，占地面积1000亩，建筑物总面积50万平方米。

湖泊水质清澈，水量充足，具有较高的利用价值。

项目旨在利用湖水源热泵系统为建筑物提供供暖和供热水，实现绿色、环保、高效的目标。

2.需求分析（1）供暖：冬季供暖面积为50万平方米，供暖时间为4个月。

（2）供热水：全年供热水量为1000吨/天。

二、系统设计1.热源选取根据项目背景和需求分析，本项目选用湖水作为热源。

湖水源热泵系统采用闭式环路，以防止湖水污染和生物入侵。

2.热泵机组选型根据供暖和供热水需求，本项目选用高效、稳定的湖水源热泵机组。

机组采用多台并联方式，以满足不同负荷需求。

3.管网设计4.末端设备本项目末端设备包括散热器、风机盘管和热水系统。

散热器选用高效、美观的钢制散热器；风机盘管选用低噪音、高效的风机盘管；热水系统选用高效、节能的太阳能热水器。

三、投资估算及经济效益分析1.投资估算本项目总投资约为1.2亿元，其中设备购置费用占60%，土建费用占20%，安装费用占10%，其他费用占10%。

2.经济效益分析四、结论一、湖水水质保护事项：长时间抽取湖水可能会影响水质，甚至导致湖水生态失衡。

水源热泵设计完整方案
项目背景
某公司要在新建办公楼中安装空调，为了减少能源消耗并满足
环保要求，决定使用水源热泵。

方案概述
本方案旨在为该公司提供水源热泵设计方案，满足新办公楼空
调需求。

设计要点
1. 采用水源热泵系统，通过水循环来完成热的传递，减少能耗。

2. 风机盘管宜选用静压小、风量大的品牌，结合水泵组成系统。

3. 管道宜采用热传导性能较好的材料，如钢材、铜材等，以保
证系统的热传递效率。

4. 综合考虑气候条件，建议选择散热面积适合的散热器。

设计步骤
1. 确定冷热水温度范围及负荷流量。

2. 选定合适的水源热泵型号和组合。

3. 根据选型结果，确定空调末端设备数量和型号，如风机盘管、新风机组等。

4. 设计管道布局方案，确定管径和绝缘层厚度等。

5. 设计散热器，确定散热面积和材料等。

6. 绘制水源热泵系统图。

7. 编写设计说明，包括建议型号、技术参数、维护要求等。

设计效果
本方案基于水源热泵系统，配合其他末端设备和散热器，可为
新办公楼提供舒适的室内空气环境，同时减少能源消耗，满足环保
要求。

总结
水源热泵系统具有能耗低、环保等优点，在新建办公楼中应用
前景广阔。

本方案提供完整的设计方案，并严格按照设计流程进行
操作，保证最终设计效果的高质量和高效率。

水源热泵设计方案介绍水源热泵（Water Source Heat Pump，WSHP）是一种利用地下水或湖泊水体作为热源或热泵系统排热的热泵系统。

本文将介绍水源热泵的基本原理和设计方案，以实现高效、节能的供暖和制冷。

基本原理水源热泵利用热力循环的原理，通过不同温度工质之间的传热来实现能量转换。

其基本原理如下：1.蒸发换热器：地下水或湖泊水体通过蒸发换热器吸收热量，使水体温度降低。

2.压缩机：通过压缩机提高蒸发压力，使蒸发温度升高，进一步增加系统的热效率。

3.冷凝换热器：经过压缩后的蒸汽或气体通过冷凝器释放热量，使水体温度升高。

4.膨胀阀：膨胀阀控制系统的压力，使压力降低，从而降低蒸发温度，循环继续。

设计方案水源热泵设计方案需要考虑以下几个关键因素：1. 热负荷计算在确定水源热泵的型号和容量之前，需要进行热负荷计算。

热负荷计算包括室内外温度差、建筑外墙材料、建筑面积、建筑朝向等因素。

通过计算得到的热负荷可以帮助选用适当容量的水源热泵。

2. 地下水或湖泊水体的选择水源热泵需要从地下水或湖泊水体中吸收热量或排热。

选择合适的水源需要考虑水体的温度、流量和水质等因素。

水源温度越高，系统的热效率越高，但也需要注意水体的可持续性和环境保护。

3. 设备布局和管道设计水源热泵系统的设备布局和管道设计对系统性能和效率有重要影响。

设备应该放置在通风良好、易于维护的位置，同时要注意避免设备之间的相互干扰和噪音传递。

管道设计应合理布置，减少压力损失和能量损失。

4. 控制系统设计水源热泵的控制系统设计应考虑系统的自动化程度和能耗控制。

通过合理设置温度控制器、压力传感器和流量计等设备，可以实现系统的智能控制和优化调节，提高能源利用效率。

5. 维护与保养水源热泵系统需要定期检查和保养，以确保其良好的运行状态。

定期清洁和更换过滤器、检查管道是否漏水、清除水垢等工作可以保证系统的正常运行，并延长设备的使用寿命。

结论水源热泵是一种高效、节能的供暖和制冷系统。

水源热泵系统
水源热泵系统是一种利用地下水、湖水、江河水等水源进
行能量交换的热泵系统。

其工作原理是通过水源热泵将水
源中的低温热能吸收并利用，提供供暖、制冷、热水等功能。

水源热泵系统由水源热泵机组、水源井或水池、水泵及管
道等组成。

水源热泵机组通过水泵将水源中的水抽入机组，然后通过换热器将水源中的低温热能转移到制冷剂上。

制
冷剂在压缩机的作用下被压缩、升温，释放高温热能，然
后通过换热器将热能传递给供暖或制冷系统。

水源热泵系统的优点包括高效节能、环保、可调节性强等。

由于水源热泵系统利用了地下水、湖水、江河水等水源中
的低温热能，能够在较低的外界温度下工作，同时因为水
的热容量较大，导热性好，传热效果较好，因此能效比较高。

另外，水源热泵系统不需要燃烧能源，不产生废气、
废水、废温等污染物，具有较好的环保性。

同时，水源热
泵系统还具有较强的可调节性，可以根据需求随时调节供
暖或制冷的温度和风量。

但水源热泵系统也存在一些限制和挑战。

首先，对于一些地区没有适合的水源供给的情况下，无法采用水源热泵系统。

其次，水源热泵系统的安装需要较大的空间和一定的建设投资。

最后，水源热泵系统在运行过程中需要注重水源的保护和管理，避免污染和水源的枯竭。

总的来说，水源热泵系统是一种有效的利用水源热能的热泵系统，可以提供高效节能的供暖、制冷、热水等服务，具有较好的环保性和可调节性。

然而，其安装和运行也需要考虑一些限制和挑战。

水源热泵设计方案单位：空调有限公司日期： 2011年06月目录一、水源热泵工程设计方案说明二、水源热泵报价一览表三、水源热泵机组简介及配置清单四、水源热泵机组部分销售业绩一览表五、售后服务承诺六、公司资质水源热泵方案设计说明一、工程概况本工程为北京市通州宋庄镇北寺生态园，建筑面积约5100平米，其中生态园建筑面积3100平方米，办公和住宿2000平方米。

二、设计范围水源热泵机房、水井和末端系统。

三、设计依据1. 《采暖通风与空气调节设计规范》（GB50019-2003）2. 《实用供热空调设计手册》3. 《建筑设计防火规范》GBJ16-874. 《通风与空调工程施工质量验收规范》GB50243-20025. 《建设工程设计常用技术措施·暖通》四、室外设计气象参数名称单位夏季冬季空调室外计算干球温度℃ 33.8-12空调室外平均不保证50h 的湿球温度℃26.5-空气调节日平均温度℃29-空调室外计算相对湿度%7741通风室外计算干球温度℃ 30-5通风室外计算%62-相对湿度室外风速m/s 1.9 3大气压力mmHg 751 767最大冻土深度cm -85五、 空调冷热负荷计算建筑用途建筑面积冷负荷指标热负荷指标 冷量计算热量计算 M2 W/M2 W/M2 KW KW生态园 3100 260 180 806 558办公/住宿2000220180440360合计 5100 1246 918经计算系统总冷负荷为1246KW，总热负荷为918KW。

考虑到实际的使用率与使用情况，冷负荷选择860kw；六、冷热源设备选型空调系统工程选用何种设计方案主要从以下几个方面来考虑：A、能源状况：考虑工程所在地的环境因素，电力、水资源、城市煤气、天然气等的供应与价格；B、室外气象参数；C、建筑物的用途、工艺和使用特点；D、空调设备质量和运行效果；E、系统方案的优化设计，整个工程的初投资与运行费用、日常维护等方面的费用减少；F、鉴于以上原因，我公司在设备的选型设计上考虑采用水源热泵（水源侧为供回水井）。

水源热泵空调设计手册水源热泵空调系统是一种通过水源进行热交换的空调系统，它利用地下水、湖泊水或近地表水来进行热交换，从而实现空调和供暖的效果。

本手册将介绍水源热泵空调系统的原理、设计要点、安装调试和维护等内容，以提供相关工程师和技术人员参考和学习。

一、水源热泵空调系统原理水源热泵空调系统利用水源进行热交换，通过热泵工作原理，将地下水或湖泊水中的低温热量吸收并转化为高温热量，然后传递给建筑内部的热交换器，实现供暖或空调的效果。

其工作原理主要包括蒸发、压缩、冷凝和膨胀等过程，通过这些过程实现热量的传递和转换。

二、水源热泵空调系统设计要点1.水源选址：选择合适的水源是水源热泵系统设计的首要考虑因素，一般选择地下水、湖泊水或近地表水，需进行水质分析和水量评估。

2.热泵选型：根据建筑的需求和水源的特点，选择适合的热泵型号和规格。

3.循环水系统设计：设计循环水系统的管道布局、泵站设置和加热器等设备，保证水源与热泵之间的热交换效果。

4.控制系统设计：设计可靠的控制系统，实现对水源热泵系统的监控、调节和保护，确保系统的稳定运行。

三、水源热泵空调系统安装调试1.系统安装：根据设计图纸和规范要求，进行水源热泵系统的安装施工，包括设备安装、管道连接、电气接线等。

2.系统启动调试：进行系统的初次启动和调试，包括各设备的功能调试、参数设置和系统联调。

3.性能检测：对系统进行性能测试，检测热泵的制热制冷效果、能耗情况和系统运行稳定性等。

四、水源热泵空调系统维护管理1.定期检查：定期对水源热泵系统进行检查，包括设备运行状态、水质情况和循环水系统的清洗保养。

2.故障处理：及时处理系统故障，保证系统的稳定运行并避免损坏设备。

3.能耗监测：对系统的能耗进行监测，并根据监测情况进行节能优化措施。

总结：水源热泵空调系统是一种环保、高效的供暖和空调方式，但在设计、安装和运行过程中需要综合考虑水源的选择、热泵的选型和系统的运行管理等因素，才能确保系统的安全、稳定和节能运行。

水源热泵系统设计水源热泵系统是利用地下水、湖水、江河等水体作为热源的一种热泵系统。

本文将介绍水源热泵系统设计的相关内容。

一、水源热泵系统的原理水源热泵系统利用水体的稳定温度来提供供暖和制冷的要求。

系统的主要组成部分包括热泵机组、水源热井（或水源热泵换热器）、水泵和循环水管道等。

其工作原理如下：①供暖模式热泵机组从水源热井中取得温度较高的水，通过换热器与系统内的供暖设备（如暖气片）进行换热，将热能传输给室内空气，实现供暖效果。

②制冷模式热泵机组从水源热井中取得温度较低的水，通过换热器与系统内的制冷设备（如冷凝器）进行换热，将热能传输给外部环境，实现制冷效果。

二、水源热泵系统设计的注意事项1.选址和井设计在进行水源热泵系统设计时，需要对选址和井的设计进行充分考虑。

选址应选择水体资源丰富、水质优良的地点，避免容易受到污染的地区。

井的设计应满足热泵机组的热量需求，并考虑水源的补给量和水质的要求。

2.管道设计管道设计要合理布置，避免过长的管道和不必要的转弯，以减少能量损失。

同时，在管道设计时要考虑对水源的影响，避免对水源环境产生不良的影响。

3.机组选择在选择热泵机组时，要根据实际需求确定所需的制热和制冷功率，并考虑机组的效果和可靠性等因素，选择适合的机组。

4.能源利用水源热泵系统设计应充分利用水源的热能，避免能源的浪费。

可以采用回灌技术，将冷水回灌至井中，以维持水源的稳定温度。

5.系统运行控制为了确保水源热泵系统的有效运行，需要进行系统运行控制的设计。

可以通过安装传感器、控制器和阀门等设备，实现系统的自动控制和调节，以达到节能和舒适性的要求。

三、水源热泵系统设计案例以某办公楼为例，该办公楼位于市区，地下水资源丰富。

根据设计要求，该办公楼的供暖和制冷需求分别为500kW和200kW。

设计方案如下：1.选址和井设计在办公楼附近选址，充分考虑水体资源和水质情况，选择一处适合建设井的地点。

设计井的深度为100米，直径为1.5米，确保满足热泵机组的热量需求。

水源热泵
水源热泵系统是以水为载体进行冷热交换，通过水源热泵机组，冬季将水体中的热量“取”出来，供给室内采暖；夏季把室内热量“释放”到水体中。

根据热交换系统形式不同，可分为水环式水源热泵系统、地表水式水源热泵系统、地下水式水源热泵系统和地下环路式水源热泵系统。

水环式水源热泵系统：
夏季通过冷却塔将水系统的热量散发出去，冬季通过锅炉加热循环水，提供辅助热量。

该系统投资较低，但冬季制热时系统能耗较高。

地表水式水源热泵系统：
将换热管路安装于靠近建筑物的湖水、池塘、河流等地表水中，通过地表水提供建筑物热量或散热。

湖水的深度及面积非常重要，必须核定是否满足建筑物负荷的需求。

根据换热的形式该系统分为取水式系统和抛管式系统。

取水式系统是从地表（湖水、池塘、河流等）中抽取水后经过换热器进行热交换的系统；抛管式系统是以水为介质通过闭式循环的换热盘管与地表水（湖水、池塘、河流等）换热来实现能量转移。

地下水式水源热泵系统：
系统直接用地下水提供水系统的负荷，最大的好处是环路水温恒定，通常在12-15℃。

适用于土壤可以回灌的地区。

地下环路式水源热泵系统：
在地下打孔并埋入换热管，与土壤进行热量交换为空调系统提供冷/热源。

通常具有立式或水平式两种，立式适用于可利用面积小，水平式适用于具有较大利用面积的场合。

空调系统负荷通过地埋管和土壤交换，初投资大，运行费用低。
