2.1.6 35kV 真空断路器预防性试验作业指导书范本

目录1、编制依据及引用标准 (2)2、工程概况与工程量 (2)3、施工作业人员配备与人员资格及职责分工 (2)4、施工所需试验设备及工器具量具、安全防护用品配备 (2)5、施工条件及施工前准备工作 (3)6、作业程序、方法及要求 (3)7、质量控制及质量验收 (4)8、危险/危害因素及控制措施一览表 (5)9、环境因素及控制措施一览表 (7)此文件于年月日生效。

批准人：真空断路器试验1. 编制依据及引用标准:1.1《电气设备安装工程电气设备交接试验标准》（GB50150-2006）1.2《高压电气设备试验方法》1.3《电业安全工作规程（发电厂和变电所电气部分）》1.4《电力工业技术监督标准汇编----电气绝缘分册》1.5厂家技术资料；1.6 作业指导书适用范围:本作业指导书适用于电力系统中6-10kV真空断路器的交接试验。

1.7 试验目的:准确客观地反映真空断路器本体的安装质量，以使之符合应用标准及相关的技术规定；检验真空断路器的绝缘性能、机械动作性能及其操作回路接线正确与动作可靠性2.工程概况与工程量2.1工程概况：华电长沙电厂一期2×600MW工程，#1机组由湖南省火电建设公司承担，#2机组由山东电力建设承担。

主厂房6kV厂用电系统采用真空断路器和F-C混合供电的方式，生产厂家为镇江伊顿。

2.2主要工作量：真空断路器计26台，F-C开关计35台。

3、施工作业人员配备与人员资格及职责分工3.1试验时至少有两人参加；3.2试验人员应熟悉相关仪器的使用，并理解各试验的基本原理，有相应的高压试验理论知识；3.3试验人员应具备实际工作经验和相关的安全知识。

4. 施工所需试验设备及工器具量具、安全防护用品配备：5、施工条件及施工前准备工作5.1厂家资料、设计院图纸已到齐并已审核无误；5.2真空断路器已安装就位；5.3真空断路器经过安装人员清查完毕，并经验收合格；5.4作业环境安全设施可靠、完善；5.5试验电源应准备好，照明充足。

35kV隔离开关预防性试验标准化作业指导书2016.1.8目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4试验前准备 (1)4.1准备工作安排 (1)4.2劳动组织及人员要求 (1)4.3工器具与仪器仪表 (2)4.4技术资料 (3)4.5危险点分析与预防控制措施 (3)5安全措施 (3)6试验流程图 (4)7试验程序及工艺标准 (4)7.1开工 (4)7.2试验电源的使用 (4)7.3试验前准备工作安排 (5)7.4试验人员分工 (5)7.5作业内容 (5)7.6竣工 (6)8验收记录 (6)附录A（规范性附录）报告样式 (7)前言本标准化作业指导书是规范xxx35kV隔离开关预防性试验标准化作业而制定。

制定本标准化作业指导书的目的是指导35kV隔离开关预防性试验标准化作业的全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由xxx标准化委员会提出。

本标准化作业指导书由xxx运维检测部负责起草。

本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司运维检测部归口并负责解释。

35kV隔离开关预防性试验标准化作业指导书1范围本标准化作业指导书规定了35kV隔离开关预防性试验标准化作业的试验前准备、工作内容、验收等要求。

本标准化作业指导书适用于35kV隔离开关预防性试验标准化作业。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DL/T596-1996电力设备预防性试验规程Q/GDW168-2008输变电设备状态检修试验规程Q/GDW643-2011配网设备状态检修试验规程3术语和定义下列术语和定义适用于本标准化作业指导书。

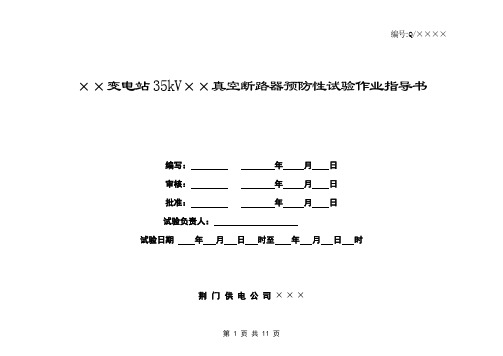

编号:Q/××××××变电站35kV××真空断路器预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
荆门供电公司×××
1适用范围
本作业指导书适用于××变电站35kV×#真空断路器现场预防性试验工作。

2规范性引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL/T596—1996 电力试验预防性试验规程
国家电网公司电力安全工作规程（变电站和发电厂电气部分）国家电网安监[2005]83号文
3试验前准备工作安排
3.1准备工作
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
试验记录：
35kV真空断路器试验记录。

开关设备常规预防性试验第一节测量绝缘电阻一、试验目的检查开关设备主回路整体对地、断口之间绝缘状况，判定开关设备各部分对地绝缘电阻是否满足运行需要。

二、试验周期真空断路器：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、必要时。

负荷开关：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。

自首次预防性试验起，其后最长以6年为一个周期进行试验。

3、必要时。

三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定开关设备具备试验条件：落实安全措施，停电并验明无电。

3、测量各相整体对地绝缘电阻：将各相用短接线短接，用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器其中一相，“E”端测试线接开关设备金属外壳。

4、测量断口间绝缘电阻：将开关上部三相用短接线短接，下部三相用短接线短接后接地。

用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器上部其中一相，“E”端测试线接开关设备金属外壳。

5、放电：所测三相开关分别对地进行充分放电。

6、拆除短接线、接地线：拆除所有短接线和接地线。

7、整理仪器：收拾整理仪表。

四、合格标准1、用兆欧表2500V档位测量，绝缘电阻6kV、10kV真空断路器断口绝缘电阻A级检修后大于等于1000MΩ，运行中或B级检修后大于等于300MΩ。

2、负荷开关二次回路用兆欧表1000V档位测量，二次回路绝缘电阻不低于2MΩ。

五、注意事项1、开关设备停电，并将开关设备与有电部分隔离2、拆除出线高压电缆，防止反送电。

3、气体绝缘开关设备应检查气体密度计指示正常。

4、开关设备试验用全部短接线应登记，试验完成后要全部拆除。

第二节测量导电回路电阻一、试验目的检查开关设备动、静触头之间的接触电阻，判定开关设备三相导电回路电阻是否平衡，是否能够满足运行需求。

编号: Q/2015
变电站35kV真空断路器交接试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
赣县供电有限责任公司
1适用范围
本作业指导书适用于变电站35kV真空断路器现场交接试验或年度试验。

2引用文件
GB 1984--1989 交流高压断路器
GB 50150--1991 电气装置安装工程电气设备交接试验标准JB 3855--1996 3.6～40.5kV户内交流高压真空断路器
3试验前准备工作安排
3.1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图：
图1合、分闸时间及同期性试验接线图图2 工频耐压试验接线图
图中：T
y
调压器；T 试验变压器；R 限流电阻；r 球隙保护电阻
G 球间隙；Cx 被试品；C
1、C
2
电容分压器；V 电压表
b.试验记录：。

筑龙网WW W.ZH UL ON G.CO M编号:W —320—El--版本号：1.0真空断路器试验 作业指导书状态： 执行目 录1. 目的2. 适用范围与编制依据3. 试验项目4. 试验人员5. 试验准备6. 试验程序7. 试验方法、测试数据分析及计量要求8. 危险点分析9. 环境因素分析 10. 附录文件修改记录：版本号修改说明修改人审核人批准人筑龙网WW W.ZH UL ON G.CO M1. 目的：为了确定阜阳某电厂一期工程（2×600MW 机组）A 、B 、C 及烟塔标段真空断路器制造和安装质量符合有关规程规定，保证真空断路器的安全投运。

2. 适用范围：2.1. 适用于阜阳某电厂一期工程（2×600MW 机组）A、B、C 及烟塔标段真空断路器交接试验。

2.2. 编制依据：2.2.1.华东电力设计院设计图纸2.2.2.各厂家提供的真空断路器试验报告2.2.3.《电力建设安全工作规程》 （火力发电厂部分）2.2.4.《电气装置安装工程电气设备交接试验标准》 （GB50150—91）3. 试验项目： 3.1.测量绝缘电阻3.2.测量每相导电回路的接触电阻3.3.测量分、合闸线圈的直流电阻和绝缘电阻3.4.断路器操动机构试验3.5.测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间 3.6.断口交流耐压试验 3.7.整体交流耐压试验4. 试验人员：4.1.试验负责人 1名 4.2.试验人员 3名5. 试验准备：5.1.开关柜安装工作结束，柜体接地良好可靠。

5.2.开关已就位，进退开关和开关手动操作正常。

5.3.开关手动和电动储能正常。

5.4.试验现场已清理干净，照明良好。

6. 试验准备：见附图一。

7. 试验方法、测试数据分析及计量要求 7.1.测量绝缘电阻筑龙网WW W.ZH UL ON G.CO M7.1.1. 试验接线：按仪器要求接线。

7.1.2. 试验仪器：2500V 兆欧表。

真空断路器预防性试验作业指导书编码：LSKYS-05二○一七年十月作业指导书签名页目录1.适用围 (1)2.编写依据 (1)3.作业流程 (1)4.安全风险辨析与预控 (1)5.作业准备 (2)5.1 人员配备 (2)6.作业方法 (3)6.1作业条件检查 (3)6.2外观检查 (3)6.3元件检查 (3)6.4．主导电回路绝缘电阻测量 (3)6.5测量每相导电回路的直流电阻 (3)6.6．断路器的特性试验： (4)6.7．交流耐压试验： (4)7. 质量控制措施及检验标准 (4)7．1质量控制措施 (4)7．2检验标准 (4)8验收记录 (5)9调试记录 (5)1.适用围本作业指导书适用于真空断路器。

2.编写依据3.作业流程作业（工序）流程图4. 安全风险辨析与预控施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

5.作业准备5.1 人员配备5.2工器具及仪器仪表配置6.作业方法6.1作业条件检查6.1.1检查开关安装完毕，符合试验条件。

6.1.2现场条件满足试验要求。

6.1.3检查工作票完善，工作安全措施完善。

6.1.4试验人员符合要求，熟悉相关资料和技术要求。

6.1.5相关试验仪器已准备，并保证其完好。

6.2外观检查6.2.1检查开关安装完好，无机械损伤。

6.2.2检查开关柜无杂物，元器件无受潮现象。

6.2.3柜体接地已完善可靠。

6.2.4柜二次接线完善，牢固。

6.2.5柜体型号，铭牌参数与设计一致。

6.3元件检查6.3.1测量分、合闸线圈的绝缘电阻和直流电阻，用500V摇表分别测量分闸线圈和合闸线圈对地的绝缘电阻，要求不低于10MΩ，用万用表或单臂电桥分别测量分闸线圈和合闸线圈的直流电阻。

6.3.2储能电机检查：用500V摇表测量电机的绝缘电阻；检查储能电机额定电压与设计相符，通入电机额定的电源，检查电机运转是否正常和储能机构工作是否正常。

真空断路器预防性试验作业指导书编码： LSKYS-05二○一七年十月作业指导书署名页项目名称作业容批准年月日审核年月日编写年月日注目录1.合用围 (1)2.编写依照 (1)3.作业流程 (1)4. 安全风险辨析与预控 (1)5.作业准备 (2)5.1 人员装备 (2)6.作业方法 (3)6.1 作业条件检查. (3)6.2 外观检查 (3)6.3 元件检查 (3)6.4 ．主导电回路绝缘电阻丈量 (3)6.5 丈量每相导电回路的直流电阻 (3)6.6 ．断路器的特征试验： (4)6.7 ．沟通耐压试验： (4)7. 质量控制举措及查验标准 (4)7． 1 质量控制举措 (4)7． 2 查验标准 (4)8 查收记录 (5)9 调试记录 (5)1.合用围本作业指导书合用于真空断路器。

2.编写依照表 2-1 引用标准及规名称序号标准及规名称颁发机构1DL/T 596-1996电力设施预防性试验规程中华人民国电力工业部2Q/CSG114002-2011 电力设施预防性试验规程中国南方电网有限责任企业3DL 408-1991电业安全工作规程（发电厂和变电中华人民国能源部站电气部分）3.作业流程作业（工序）流程图开始外观检查元件检查绝缘电阻丈量试验记录沟通耐压试验开关特征试验导电回路直阻丈量结束4.安全风险辨析与预控表 4-1 安全风险辨析及预控举措检查表序号安全风险预控举措检查结果1安全举措不完美，隔绝不要求严格电力安全工作规程，严当格工作票制度，人员安全培训2走错间隔在试验地区应设置安全围栏注意仪器的使用，注意四周的带3电击电设施，防备感觉电对人员的伤害4未办理工作票严格工作票制度5试验地区没设置安全围凡试验地区应设置安全隔绝围栏；栏，没关人员不得进入6接线错误仔细检查试验接线7试验设施未接地或接地检查接地优秀不良8感觉电触电邻近设施做好接地防备感觉触电工作进入施工现场应正确穿好工9工作人员未穿绝缘鞋作服，电气作业人员应穿绝缘鞋，使用绝缘手套10高温闷热天气进行调试做好遮阳防中暑举措或停止作业工作11作业区夜间照明不足增添照明，做好必需防备举措12电气设施超负荷使用电气设施一定在额定负荷使用13把有故障的试验设施带检查试验设施能否齐全、完满，到现场或遗漏设施能否在有效期。

真空断路器试验作业指导书一围本作业指导书适用于真空断路器试验作业，包括交接验收试验、预防性试验。

大修后试验项LI的引用标准、仪器设备要求、作业程序和作业方法、试验结果判断方法和试验注意事项等。

该试验的LI的是判定真空断路器的情况，能否投入使用或继续使用。

制定本指导书的L1的是规试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

二规性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡不注日期的引用文件，其最新版本适用于本作业指导书。

GB 1984交流高压断路器JB 3855 3.6~40.5kV户交流高压断路器GB 50150电气装置安装工程电气设备交接试验标准三安全措施为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电：在进行交流耐压试验等高电压试验时，要求必须在试验设备及试品周围设围栏并有专人监护，负责升压的人要随时注意周圉的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

四工作程序4.1试验项目真空断路器试验包括以下试验项U：a）真空断路器整体和断口间绝缘电阻；b）导电回路电阻；c）合、分闸时间及同期性及合闸弹跳时间；d）合分闸速度及分闸反弹幅值；e）灭弧室的触头开距及超行程；0合闸接触器及合、分闸电磁铁的最低动作电压；g）断路器主回路对地、断口间及相间交流耐压。

4.2试验方法及主要设备要求4.2.1真空断路器整体和断口绝缘电阻4.2.1.1使用仪器测量真空断路器整体和断口间绝缘电阻使用2500V兆欧表。

4.2.1.2试验结果判断依据a）对整体绝缘电阻参照制造厂规定或自行规定。

b）断口和有机物制成的提升杆的绝缘电阻（MQ）不应低于表1数值（20C 时）。

表1真空断路器断口和提升杆的绝缘电阻值MQ4.2.1.3注意事项试验时应记录环境温度4.2.2导电回路电阻4.2.2.1使用仪器回路电阻测试仪（要求不小于100A）或双臂直流电桥。

断路器预防性试验作业指导书1. 断路器预防性试验项目1.1导电回路电阻的测量。

1.2绝缘电阻1 试验准备 1.1人员组织表11.2仪器、仪表及材料配置表22 操作程序 2.1试验流程图2.2试验接线图～220V回路电阻仪图1 回路电阻测试仪测量回路电阻接线图3 试验步骤3.1试验准备该项试验应在被试品安装就位后进行。

试验准备按表1、表2进行。

3.2选择仪器选择回路电阻测试仪进行试验。

3.3仪器检查试验前必须对测试仪器进行检查,确保测试仪器状态良好。

首先检查外观，应完好无损,然后通电检查。

用标准电阻进行自检，检查无误后方可投入使用。

3.4接线测量导电回路电阻，应按图1接线3.5测试（1）测量前应先分合几次断路器，以破坏触头上的金属氧化膜，减少因此产生的测量误差；（2）接通测试仪电源，启动“开始”按钮，待出现“ok”字样，读取数据，关机；（3）测试结束后打印测试结果。

3.6记录测试时应作详细记录。

记录内容包括：仪器型号、编号、被试设备铭牌、测试数据。

记录使用墨水笔，字迹清晰。

记录本采用专门的原始记录本。

记录测试数据时应复述，操作人确认后方可记录。

3.7测试完毕测试完毕后，工作负责人应对原始记录进行审核，内容包括：记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整，检查无误后，审核人方可签字。

3.8填写报告测试完毕后，应及时填写试验报告。

试验报告应用计算机打印，妥善保存磁盘。

试验报告应由技术负责人签发。

并保存试验报告发放记录。

4 试验标准1)大修后应符合制造厂规定。

2）运行中自行规定，建议不大于1.2倍出厂值。

5 注意事项5.1接线时应用弹性较大的线夹，牢固夹在触头最近端，且用力反复拧错线夹，以破坏线夹与断路器接线端接触面的氧化膜，减小接触电阻。

5.2采用本测试仪在进行测试过程中，未出现“ok”，不可断开测试线，以防损坏仪器。
