避雷器预防性试验作业指导书

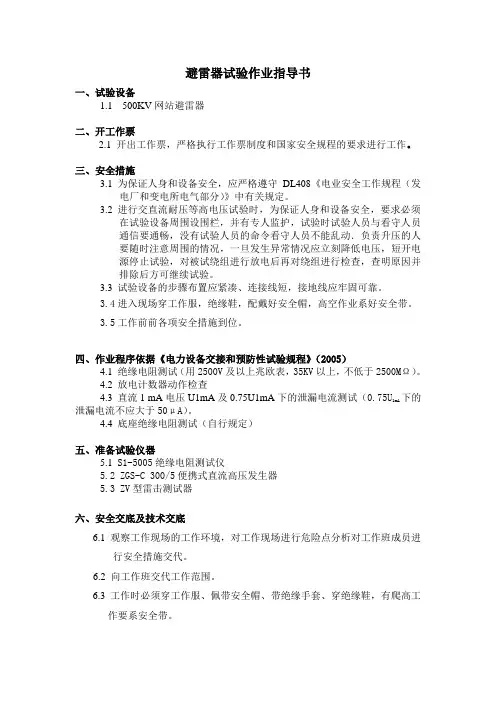

避雷器试验作业指导书一、试验设备1.1 500KV网站避雷器二、开工作票2.1 开出工作票，严格执行工作票制度和国家安全规程的要求进行工作。

三、安全措施3.1 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

3.2 进行交直流耐压等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏，并有专人监护，试验时试验人员与看守人员通信要通畅，没有试验人员的命令看守人员不能乱动．负责升压的人要随时注意周围的情况，一旦发生异常情况应立刻降低电压，短开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。

3.3 试验设备的步骤布置应紧凑、连接线短，接地线应牢固可靠。

3.4进入现场穿工作服，绝缘鞋，配戴好安全帽，高空作业系好安全带。

3.5工作前前各项安全措施到位。

四、作业程序依据《电力设备交接和预防性试验规程》（2005）4.1 绝缘电阻测试（用2500V及以上兆欧表，35KV以上，不低于2500MΩ）。

4.2 放电计数器动作检查4.3 直流1 mA电压U1mA及0.75U1mA下的泄漏电流测试（0.75U1mA下的泄漏电流不应大于50μA）。

4.4 底座绝缘电阻测试（自行规定）五、准备试验仪器5.1 S1-5005绝缘电阻测试仪5.2 ZGS-C 300/5便携式直流高压发生器5.3 ZV型雷击测试器六、安全交底及技术交底6.1 观察工作现场的工作环境，对工作现场进行危险点分析对工作班成员进行安全措施交代。

6.2 向工作班交代工作范围。

6.3 工作时必须穿工作服、佩带安全帽、带绝缘手套、穿绝缘鞋，有爬高工作要系安全带。

6.4 测量开始前应将被试设备充分放电。

6.5 检查试验仪器接地是否可靠，接线是否正确。

6.8 测量结束后将被试设备充分放电七、工作完成后撤离工作现场8.1 检查短路接地线是否拆除。

8.2清理工作现场工完料尽场地清。

避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料：2. 预防性试验所需仪器及设备材料：四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1. 绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。

1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。

1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。

1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。

1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。

应采用屏蔽线和绝缘屏蔽棒作连接。

将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。

开路时，兆欧表转速达额定转速其指针应指“∞”。

然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。

然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。

1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。

Q/YNDWQ/YNDW 113.2.1952005 Q/YNDW 113.2.195-20051^*^^ •••••••••为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作 方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司 的金属氧化物避雷器预防性试验作业指导书。

编写中遵循了我国标准化、规范化和 国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

本指导书主编人：陈宇民本指导书主要起草人：陈宇民 本指导书主要审核人：郑易谷 本指导书审定人：赵建宁 本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。

Q/YNDW 1132195-2005..... 1 2适用范 围 .......... 1 3引用标准.....……1 4支持性文...............…1 5技术术^语 .. ..... 16安全措施..... ……1 7作业准...............……2 8作业周期.....……3 9工期定额.......... 3 10设备主要技术参现的主要异常现象及对策……14作业后的验收与交接..... 金属氧化物避雷器预防性试验原始记录；..Q/YNDW 1132195-2005金属氧化物避雷器预防性试验作业指导书3 11作业流程.....……3 12作业项目、工艺要求及质量标准..... 3 13作业中可能出 (8)7附录为规范云南电网公司的供电企业金属氧化物避雷器的预防性试验作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业的500kV及以下电压等级金属氧化物避雷器的现场高压预防性试验。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时, 所示版本均为有效。

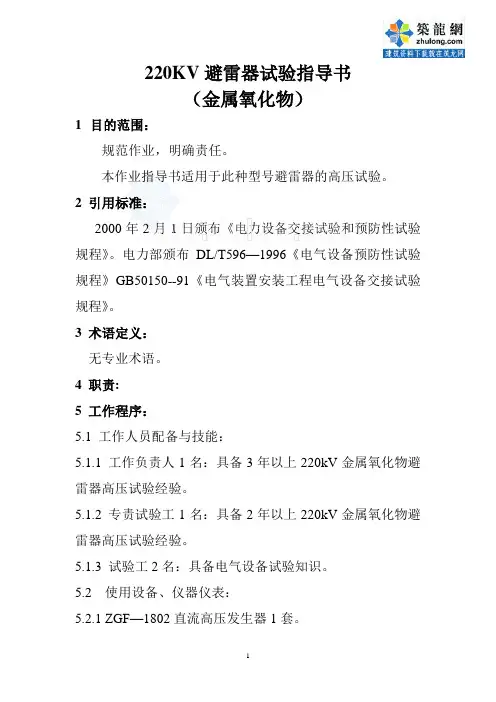

220KV避雷器试验指导书（金属氧化物）1目的范围：规范作业，明确责任。

本作业指导书适用于此种型号避雷器的高压试验。

2 引用标准：2000年2月1日颁布《电力设备交接试验和预防性试验规程》。

电力部颁布DL/T596—1996《电气设备预防性试验规程》GB50150--91《电气装置安装工程电气设备交接试验规程》。

3 术语定义：无专业术语。

4 职责:5 工作程序：5.1 工作人员配备与技能：5.1.1 工作负责人1名：具备3年以上220kV金属氧化物避雷器高压试验经验。

5.1.2 专责试验工1名：具备2年以上220kV金属氧化物避雷器高压试验经验。

5.1.3 试验工2名：具备电气设备试验知识。

5.2 使用设备、仪器仪表：5.2.1 ZGF—1802直流高压发生器1套。

5.2.2 JDC—1兆欧表1套。

5.2.3 温度计1只。

5.2.4 绝缘杆2根。

5.2.5 电源盘1个、刀闸盒。

5.2.6 遮栏一套。

5.2.7 绝缘绳一卷。

5.2.8 地线若干。

5.2.9 计算机一台。

5.2.10 电容器。

5.3 消耗性材料：5.3.1 砂纸一张。

5.3.2 1.5伏5号电池16节。

5.4 工作流程：工作前准备安全组织技术措施绝缘电阻底座绝缘电阻直流1mA电压V1Ma及0.75V1MA下的泄露电流放电计数器动作检查运行电压下的交流泄露电流5.5 工作项目及工作要求：5.5.1 工作前准备：5.5.1.1 工作前由工作负责人组织学习试验规程和本指导书。

5.5.1.2工作负责人及成员查看历史试验报告。

5.5.2 安全组织技术措施：5.5.2.1 被试验具备试验条件后由变配电通知高压班试验，全部试验由高压班负责，变配电配合。

5.5.2.2 试验所需试验人员不少于4人。

5.5.2.3 进入工作现场时，试验负责人必须交代试验现场安全注意事项，在现场试验准备工作完成后，对所有参试人员必须有明确的责任分工。

5.5.2.4 各参试人员必须按其分工认真履行自己的职责，不得从事其它的工作。

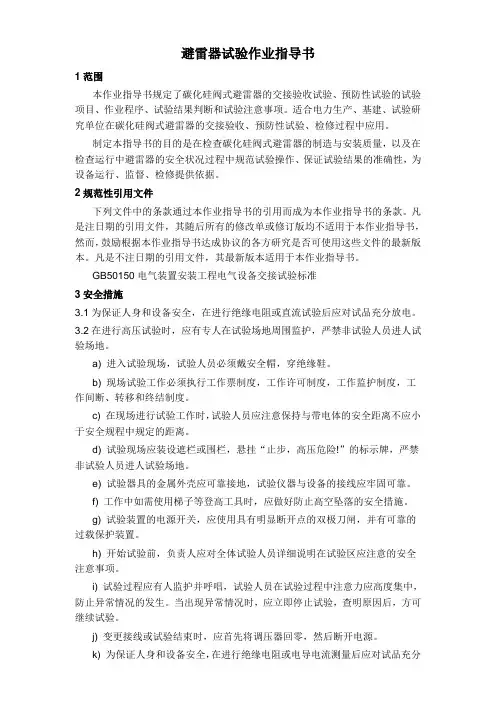

避雷器试验作业指导书1范围本作业指导书规定了碳化硅阀式避雷器的交接验收试验、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。

适合电力生产、基建、试验研究单位在碳化硅阀式避雷器的交接验收、预防性试验、检修过程中应用。

制定本指导书的目的是在检查碳化硅阀式避雷器的制造与安装质量，以及在检查运行中避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB50150电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。

3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进人试验场地。

a) 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。

b) 现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。

c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。

d) 试验现场应装设遮栏或围栏，悬挂“止步，高压危险!”的标示牌，严禁非试验人员进人试验场地。

e) 试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。

f) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。

g) 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。

h) 开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。

i) 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。

当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。

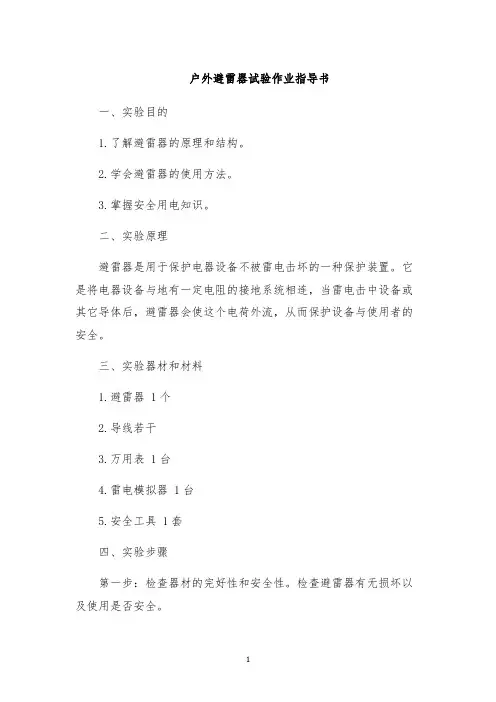

户外避雷器试验作业指导书一、实验目的1.了解避雷器的原理和结构。

2.学会避雷器的使用方法。

3.掌握安全用电知识。

二、实验原理避雷器是用于保护电器设备不被雷电击坏的一种保护装置。

它是将电器设备与地有一定电阻的接地系统相连，当雷电击中设备或其它导体后，避雷器会使这个电荷外流，从而保护设备与使用者的安全。

三、实验器材和材料1.避雷器 1个2.导线若干3.万用表 1台4.雷电模拟器 1台5.安全工具 1套四、实验步骤第一步：检查器材的完好性和安全性。

检查避雷器有无损坏以及使用是否安全。

第二步：准备实验条件，使用安全工具保证实验安全。

第三步：使用万用表检测避雷器的电阻值，记录下来。

第四步：使用雷电模拟器模拟雷电，确认避雷器能够抵御雷电的攻击。

第五步：检查避雷器的保护效果是否满足要求，如果不能满足要求，需要更换避雷器。

第六步：将实验记录整理，包括实验现象和数据等信息。

第七步：清理实验现场，安全存放器材。

五、实验注意事项1.实验期间需要戴好安全工具，确保人身安全。

2.仔细阅读使用说明书，了解并掌握使用方法和安全用电知识。

3.避雷器需定期检查并更换，以确保其保护效果。

4.雷电模拟器只能由专业人员操作，不得随意尝试。

5.实验过程中如有异常情况，应及时停止实验并采取紧急措施。

六、实验结果分析避雷器是可以有效保护电器设备不被雷电击坏的一种保护装置。

通过实验可以清楚地了解到避雷器的原理和结构，并掌握使用方法和安全用电知识。

实验结果需要结合实验现象和数据等信息进行分析，如果避雷器不能完全抵御雷电的攻击，需要及时更换避雷器。

金属氧化物避雷器预防性试验（电气部分）作业指导书1.范围本作业指导书适用于金属氧化物避雷器周期性预防性试验（电气部分）工作。

2.规范性引用文件GB 50150 2006 电气装置安装工程电气设备交接试验标准DL/T 474.5—2006现场绝缘试验实施导则第5部分:避雷器试验DL 408 1991 电业安全工作规程（发电厂和变电站电气部分）3.支持文件避雷器使用说明书（包括附件的使用说明书）避雷器出厂试验报告避雷器交接试验报告历次预防性试验报告4.安全及预控措施4.1 安全措施4.1.1 试验应填写第一种工作票。

4.1.2 试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。

4.1.3 试验需要断开设备接头时，拆前应做好标记，接后应进行检查。

4.1.4 试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。

4.1.5 试验现场应装设遮拦或围栏，向外悬挂“止步，高压危险！”的标示牌，并派人看守。

4.1.6 试验需加高压时，加压前必须认真检查试验接线与仪表的开始状态，正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。

4.1.7 变更接线或试验结束时，应首先断开试验电源，放电，并将升压设备的高压部分短路接地。

4.1.8 进行绝缘试验时，被试品温度不应低于＋5°C，应在良好的天气下进行，且空气相对湿度一般不高于 80％。

4.1.9 试验结束时，试验人员应拆除自装的接地短路线，并对被试设备进行检查和清理现场。

4.2 危险点及预控措施危险点及预控措施见表1。

表1 危险点及预控措施序号工作内容危险点预控措施1 试验前准备把有故障的试验设备带到现场或遗漏设备出发工作前应检查试验设备是否齐备、完好，是否在有效期内，对所需工器具应逐一清点核对1）现场安全措施不能满足要求2）工作负责人对工作任务和安全措施交代不详尽、不清晰3）非试验人员进入试验现场4）走错间隔1）工作负责人应在运行人员的带领下核实工作地点、任务，确定现场安全措施满足工作要求2）试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”的标示牌，并派人看守，严禁非工作人员进入工作现场3）工作负责人应在开始工作前向全体工作成员交代清楚工作地点、工作任务、已拉开的隔离开关和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔搬运仪器、工具、材料时，与带电设备安全距离不够1）工作人员应注意现场环境，严禁跨越安全围栏2）搬运仪器、工具、材料时与带电设备应保持足够的安全距离1）误接非检修电源2）放置电源线时触及带电设备3）电源电压过高1）检查电源是否为独立检修电源，防止误跳运行设备2）收放电源线时严禁将电源线抛掷、甩动，放置完成后电源线必须固定3）在接上检修电源前用万用表测量电源电压是否符合试验要求2 拆、接高压引线1）感应电伤人2）高空坠落3）操作不当碰坏电气设备4）高压引线摆动触及带电设备5）恢复接线时，引线紧固不好6）恢复接线后，临时接地线未拆除1）工作前被试设备挂接地线2）登高人员必须使用安全带3）使用专用拆线工具，采取措施防止工具脱落4）将高压引线绑紧，缓缓放下，并在恰当的地方固定，防止引线摆动5）接线恢复后，认真检查引线紧固情况6）接线恢复后，拆除临时接地线3 测量避雷器本体绝缘电阻测量避雷器试验电压及残余电荷伤人测试线应使用良好绝缘的导线、屏蔽线工作人员应将试验引线绑在绝缘杆上接触被试品，严禁徒手握持试验引线测试结束后，应降压并切断电源，对试品充底座绝缘电阻测量直流1mA参考电压测量75%直流1mA参考电压下泄漏电流检查避雷器放电计数器动作情况分放电并接地后再更换试验引线或接触被试品接线时高压引线感应电伤人接线前确保测试仪工作或保护接地良好高压引线与测试仪器高压端可靠连接，在经绝缘杆挂接到被试避雷器操作时操作人员应戴绝缘手套误碰带电体造成人员触电绝缘杆脱落、滑倒对工作组成员交代安全注意事项防止无关人员进入试验现场加压过程中加强监护并呼唱移动绝缘杆和试验引线时，必须加强监护，注意与临近带电体保持足够的安全距离高压试验导线与绝缘杆固定良好，防止试验引线松脱触碰带电体带电移动试验设备，造成触电伤人必须将电源切断后方可移动试验设备4 试验现场清理1）拆接引线未恢复2）临时接地线未拆除3）现场遗留工具工作负责人在试验工作结束后进行认真检查，确认临时接地线已拆除，现场无遗留工具和杂物5.作业准备5.1 工作人员的准备5.1.1 电气试验人员不少于4人，其中工作负责人应由具有中级工及以上职称资质、有从事相关工作3年及以上经验的人员担任。

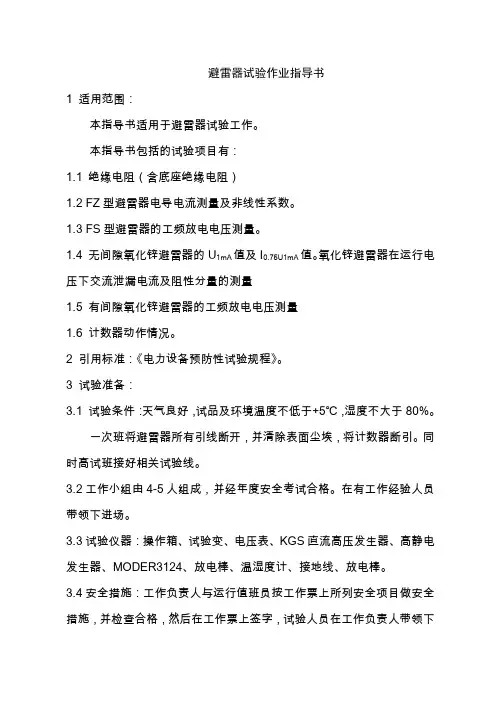

避雷器试验作业指导书1 适用范围：本指导书适用于避雷器试验工作。

本指导书包括的试验项目有：1.1 绝缘电阻（含底座绝缘电阻）1.2 FZ型避雷器电导电流测量及非线性系数。

1.3 FS型避雷器的工频放电电压测量。

1.4 无间隙氧化锌避雷器的U1mA值及I0.75U1mA值。

氧化锌避雷器在运行电压下交流泄漏电流及阻性分量的测量1.5 有间隙氧化锌避雷器的工频放电电压测量1.6 计数器动作情况。

2 引用标准：《电力设备预防性试验规程》。

3 试验准备：3.1 试验条件：天气良好，试品及环境温度不低于+5℃，湿度不大于80%。

一次班将避雷器所有引线断开，并清除表面尘埃，将计数器断引。

同时高试班接好相关试验线。

3.2工作小组由4-5人组成，并经年度安全考试合格。

在有工作经验人员带领下进场。

3.3试验仪器：操作箱、试验变、电压表、KGS直流高压发生器、高静电发生器、MODER3124、放电棒、温湿度计、接地线、放电棒。

3.4安全措施：工作负责人与运行值班员按工作票上所列安全项目做安全措施，并检查合格，然后在工作票上签字，试验人员在工作负责人带领下进场，试验现场设遮拦派专人监护。

3.5记录铭牌和出厂值。

4 绝缘电阻：4.1试验接线：MODER3124“L”端子接于避雷器的高压端，“E”接于避雷器的另一端，将避雷器表面屏蔽后接与“G”端。

4.2试验步骤：4.2.1在具备试验安全条件下，将避雷器接地放电。

4.2.2检验MODER3124工作状况正常。

4.2.3底座绝缘兆欧表电压为1KV。

主绝缘兆欧表电压为2.5KV4.2.4试验结束或重复试验前，须将避雷器对地充分放电。

4.2.5与历年试验结果和同类避雷器相比较，应无明显变化。

4.2.6记录当时的气象条件等。

4.3注意事项：4.3.1在潮湿的天气时不应测量。

一般在干燥，晴天，环境温度不低于5℃，湿度不大于80%时进行测量。

4.3.2MODER3124的“L”和“E”端子接线不能对调。

避雷器试验作业指导书编制：审核：批准：年月日发布年月日实施前言为进一步加强XXX有限公司中心试验室质量管理工作，促进和提高整体管理水平，完善作业流程，规范作业操作方法，特编写了避雷器试验作业指导书。

该作业指导书的编写遵循了我国标准化、规范化和国际通用的贯标模式要求。

该作业指导书纳入中心试验室管理体系管理。

本作业指导书由XXX有限公司中心试验室提出。

本作业指导书由XXX有限公司中心试验室归口管理。

本作业指导书编写人：XXX本作业指导书审核人：XXX本作业指导书批准人：XXX目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 安全措施 (1)5 人员设备和要求 (2)6 试验方法和判断方法 (2)7 危险点分析及预防措施 (5)8 原始记录与正式报告的要求 (6)9 安全技术交底表格 (7)避雷器试验作业指导书1 目的制定本指导书的目的是在检查金属氧化物避雷器的制造与安装质量以及检查运行中的避雷器的安全状况过程中规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 适用范围本作业指导书规定了金属氧化物避雷器的作业程序、试验结果判断和试验注意事项。

适用于电力生产、基建、试验研究单位在金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。

3 引用标准下面的文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596—1996 电力设备预防性试验规程4 安全措施4.1 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋；4.2 现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度；4.3 试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”标识牌，严禁非试验人员进入试验现场；4.4 为保证人身和设备安全，在进行绝缘电阻和直流泄露试验后应对试品充分放电；4.5 在现场试验工作时，根据带电设备的电压等级，试验人员应注意与带电体的安全距离不应小于《安规》中规定的距离；4.6 试验器具的金属外壳应可靠接地，试验设备与仪器的接线应牢固可靠；4.7 工作中如需使用梯子等攀高工具时，应做好防止高攀的安全措施；4.8 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠地过载保护装置；。

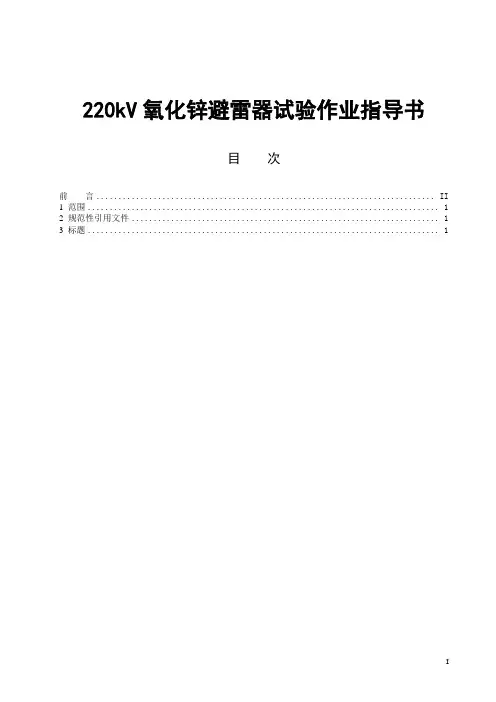

220kV氧化锌避雷器试验作业指导书
目次
前言 (II)
1 范围 (1)
2 规范性引用文件 (1)
3 标题 (1)
I
前言
为了进一步搞好分公司生产、经营工作，提高技术管理和现场操作水平，促进分公司三个文明建设健康协调发展，根据中国集团公司标准化管理相关规定和公司标准化工作的需要，结合分公司实际，按照GB/T 15497-2003《企业标准体系技术标准体系》、DL/T 800—2001《电力企业标准编写规则》，制定本标准。

本标准由分公司标准化委员会提出并归口。

本标准起草单位：试验金工部。

II
220kV氧化锌避雷器试验
1 范围
本标准规定了220kV氧化锌避雷器的试验方法。

本标准适用于额定电压为220kV及以下。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 596-1996 《电力设备预防性试验规程》
《龚（铜）站绝缘监督规程》
3 发电机定子交流耐压
1
2
3
4
附录J
220kV氧化锌避雷器试验试验
5
6
7
8。

避雷器试验作业指导书和试验标准1000字一、避雷器试验作业指导书避雷器是一种用于保护电气设备免受雷击或过电压的设备，其工作原理是在电气系统中引入额外的路径，以保护其他设备不受到损坏。

为确保避雷器正常工作，需要进行试验作业。

以下是避雷器试验作业指导书。

1. 试验前准备：确认避雷器型号、技术参数和试验标准；检查试验设备是否正常工作，试验工具是否齐全；工作区域需符合安全要求，确保试验人员的安全。

2. 试验方式：按照试验标准进行试验，包括直流击穿电压试验、雷电冲击试验、短路电流试验、剩余电压试验等。

3. 操作步骤：（以直流击穿电压试验为例）（1）将避雷器与高压直流试验设备连接。

（2）逐步增加试验电压至规定值，保持一段时间（一般为10s），并记录下击穿的电压值。

（3）更换避雷器，重复试验。

（4）重复试验多次，取平均值，确保试验结果准确可靠。

4. 试验记录：将试验结果记录详细，包括型号、试验日期、试验人员、试验方法、试验结果等。

5. 试验后维护：试验后应及时拆卸试验设备、清洁工作现场，避免遗漏。

二、避雷器试验标准下面是有关避雷器试验标准的概述。

1. GB311.1-1997《避雷器第1部分：避雷器的选用和安装》该标准规定了避雷器的选用和安装，要求选择和安装避雷器时需要考虑有关电气系统和设备的规范，保证避雷器可以有效保护电气设备免受损伤。

2. GB11032-2010《高压避雷器》该标准详细规定了高压避雷器的分类、技术参数、试验方法及试验结果等方面的内容。

避雷器按其结构、动作原理和使用领域分为几种类型，比如悬挂式避雷器、耐野外环境避雷器等。

3. IEC60099-4《高压避雷器第4部分：避雷器试验方法》该标准主要涉及避雷器的试验内容，包括雷电冲击试验、直流击穿电压试验等，也规定了各种试验的具体操作步骤和试验结果的评价方法。

总之，避雷器试验标准的制定和遵守，是保障避雷器的正常工作和延长使用寿命的关键。

在进行避雷器试验时，一定要遵守试验标准，确保试验结果准确可靠。

避雷器试验作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1本标准适用于避雷器预防性试验和交接性试验工作。

1.2本标准规定了避雷器预防性试验和交接性试验工作的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）2.3 《西安铁路局机务供电电力专业管理规范》2.4 《电力设备预防性试验规程》（DL/T596-1996）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。

3.1.2 作业班组对作业区段进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。

考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。

3.2 由各单位调度或工区（检修车间）按照相关规定时间将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准：未通知用户减2分。

3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。

工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（7人以上，包括2名试验人员）。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。

考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分。

3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开班前预想会，进行技术交底和安全交底，并分配工作任务。

避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化,保证避雷器安全可靠运行,特制定本规范.第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性,对设备进行修理或部件更换。

第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。

第二章引用标准第五条以下列出了本规范应用的标准、规程和导则，但不限于此.GB7327－1987 交流系统用碳化硅阀式避雷器GB11032－2000 交流无间隙金属氧化物避雷器GB2900。

12－1989 电工名词术语避雷器GB50150－1991 电气装置安装工程电气设备交接试验标准GB/T16927.1－1997 高电压试验技术第一部分:一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范DL/T596－1996 电力设备预防性试验规程DL/T804－2002 交流电力系统金属氧化物避雷器使用导则DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》(试行)国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66）kV～750kV避雷器技术标准》国家电网公司《110（66）kV～750kV避雷器运行管理规范》国家电网公司《110（66）kV～750kV避雷器技术监督规定》国家电网公司《预防110（66）kV～750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定，检修工作一般是在发现缺陷或发生事故后有针对性的开展。

避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作.二、引用的标准和规程DL/T596—1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料：序号试验所用设备(材料）数量序号试验所用设备（材料) 数量1 高压直流发生器1台7 绝缘板1块2 泄漏电流测试仪1套8 温湿度计1个3 工频升压设备1只9 小线箱（各种小线夹及短线1个4 兆欧表(2500V) 1只10 常用工具1套5 放电计数器测试棒1套11 常用仪表（电压表、万用表) 1套6 电源盘及刀闸板2副12 前次试验报告1本2. 预防性试验所需仪器及设备材料：序号试验所用设备（材料) 数量序号试验所用设备（材料）数量1 高压直流发生器1台7 温湿度计1个2 工频升压设备1套8 小线箱（各种小线夹及短线1个3 兆欧表（2500V）1只9 常用工具1套4 放电计数器测试棒1只10 常用仪表（电压表、万用表) 1套5 电源盘及刀闸板1套11 前次试验报告1本6 绝缘板1块四、安全工作的一般要求1。

必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1. 绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。

1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。

1。

3试验时使用的仪器35kV及以下的用2500V兆欧表;对35kV及以上的用5000V兆欧表;低压的用500V 兆欧表测量。

1.4测量步骤1.4.1断开被试品的电源,拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

10kV氧化锌避雷器预防性试验标准化作业指导书2016.1.8目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4试验前准备 (1)4.1准备工作安排 (1)4.2劳动组织及人员要求 (1)4.3工器具与仪器仪表 (2)4.4技术资料 (3)4.5危险点分析与预防控制措施 (3)5安全措施 (3)6试验流程图 (4)7试验程序及工艺标准 (4)7.1开工 (4)7.2试验电源的使用 (4)7.3试验前准备工作安排 (5)7.4试验人员分工 (5)7.5作业内容 (5)7.6竣工 (6)8验收记录 (6)附录A（规范性附录）报告样式 (7)前言本标准化作业指导书是规范xxx10kV氧化锌避雷器预防性试验标准化作业而制定。

制定本标准化作业指导书的目的是指导10kV氧化锌避雷器预防性试验标准化作业的全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由xxx标准化委员会提出。

本标准化作业指导书由xxx运维检测部负责起草。

本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司运维检测部归口并负责解释。

10kV氧化锌避雷器预防性试验标准化作业指导书1范围本标准化作业指导书规定了10kV氧化锌避雷器预防性试验标准化作业的试验前准备、工作内容、验收等要求。

本标准化作业指导书适用于10kV氧化锌避雷器预防性试验标准化作业。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

国家电网生〔2012〕352号国家电网公司十八项电网重大反事故措施（修订版）国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）DL/T596-1996电力设备预防性试验规程Q/GDW168-2008输变电设备状态检修试验规程3术语和定义下列术语和定义适用于本标准化作业指导书。
