双质量飞轮工作原理

双质量飞轮工作原理
双质量飞轮是一种用于减振和平衡引擎扭矩的装置。

它由两个相互连接的飞轮组成，其中一个被称为主质量飞轮，另一个被称为从质量飞轮。

主要原理是利用主质量飞轮和从质量飞轮的相互作用来平衡动力系统中的扭矩变化。

当引擎产生扭矩时，主质量飞轮将储存一部分能量；当扭矩变化时，主质量飞轮会释放储存的能量，从而平衡引擎输出的扭矩。

具体工作原理如下：
1. 引擎传递扭矩：当引擎工作时，它会向主质量飞轮传递扭矩。

主质量飞轮是直接连接到引擎曲轴的部件，它会接收并转移引擎产生的扭矩。

2. 能量储存：主质量飞轮会将一部分来自引擎的扭矩能量储存起来。

它通常由高密度金属制成，如钢铁，具有较大的转动惯量。

3. 从质量飞轮的作用：主质量飞轮和从质量飞轮通过一系列弹性元件（例如弹簧）相互连接。

当主质量飞轮储存扭矩能量时，从质量飞轮处于相对静止状态。

4. 扭矩平衡：当引擎产生的扭矩发生变化时，主质量飞轮会释放储存的能量并开始旋转，从而平衡扭矩。

主质量飞轮的旋转会导致从质量飞轮相对于主质量飞轮进行相反的旋转运动，从
而抵消扭矩变化。

通过这种方式，双质量飞轮能够减小引擎输出扭矩的波动，并提高整个动力系统的平稳性和舒适性。

它常用于高转速或高扭矩输出的引擎，如柴油发动机和高性能汽车引擎。

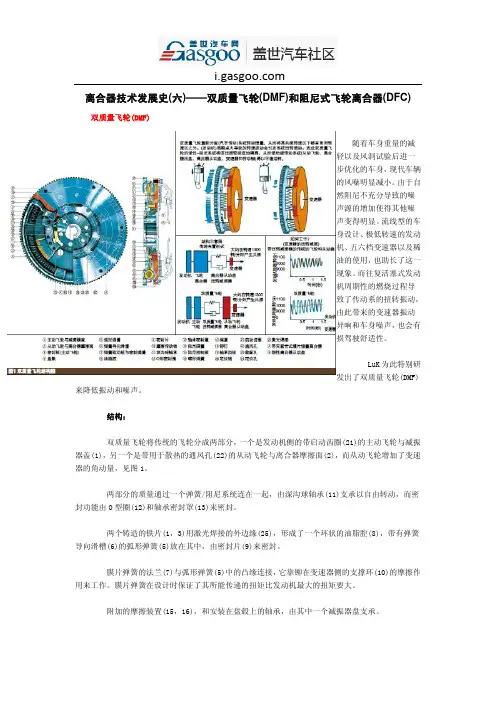

离合器技术发展史(六)——双质量飞轮(DMF)和阻尼式飞轮离合器(DFC) 双质量飞轮(DMF)随着车身重量的减轻以及风洞试验后进一步优化的车身，现代车辆的风噪明显减小。

由于自然阻尼不充分导致的噪声源的增加使得其他噪声变得明显。

流线型的车身设计、极低转速的发动机、五六档变速器以及稀油的使用，也助长了这一现象。

而往复活塞式发动机周期性的燃烧过程导致了传动系的扭转振动，由此带来的变速器振动异响和车身噪声，也会有损驾驶舒适性。

LuK为此特别研发出了双质量飞轮(DMF)来降低振动和噪声。

结构：双质量飞轮将传统的飞轮分成两部分，一个是发动机侧的带启动齿圈(21)的主动飞轮与减振器盖(1)，另一个是带用于散热的通风孔(22)的从动飞轮与离合器摩擦面(2)，而从动飞轮增加了变速器的角动量，见图1。

两部分的质量通过一个弹簧/阻尼系统连在一起，由深沟球轴承(11)支承以自由转动，而密封功能由O型圈(12)和轴承密封罩(13)来密封。

两个铸造的铁片(1，3)用激光焊接的外边缘(25)，形成了一个环状的油脂腔(8)，带有弹簧导向滑槽(6)的弧形弹簧(5)放在其中，由密封片(9)来密封。

膜片弹簧的法兰(7)与弧形弹簧(5)中的凸缘连接，它靠铆在变速器侧的支撑环(10)的摩擦作用来工作。

膜片弹簧在设计时保证了其所能传递的扭矩比发动机最大的扭矩要大。

附加的摩擦装置(15，16)，和安装在盘毂上的轴承，由其中一个减振器盘支承。

由于弹簧/阻尼系统集成在双质量飞轮中，所以与之配合的离合器从动盘(B)便不再需要扭转减振装置。

通常，带夹紧舌的膜片弹簧离合器被用作离合器盖(A)，夹紧舌由定位销(20)固定。

功能研究表明，可以通过改变角动量的分布来改变发动机的共振转速范围。

LuK开发了一系列的双质量飞轮产品，可将发动机共振振幅保持在极低的水平。

带有双质量飞轮的发动机角动量在扭转减振器之前是下降的，而在其后是增加的。

由此可见，发动机的角动量是由主动飞轮来调整的，而变速器的角动量受到从动飞轮、离合器压盘以及从动盘的影响。

双质量飞轮工作原理
双质量飞轮工作原理是指由两个飞轮组成的机械系统，其中一个是主飞轮，另一个是从飞轮。

主飞轮和从飞轮通过离合器连接在一起。

主飞轮一般由金属材料制成，其重量较大，转动惯量也相对较大。

从飞轮通常由纤维材料制成，重量较轻，转动惯量也相对较小。

在正常工作时，车辆的发动机会通过传动系统将动力传输给主飞轮，主飞轮通过转动将动力传递给从飞轮。

从飞轮通过离合器连接到传动系统，以便将动力传递给车辆的轮胎。

主飞轮的转动惯量使得转速的变化较为缓慢，从而减轻了发动机的负荷变化。

同时，从飞轮的轻量化设计使得转速的变化更为灵活，可以更好地适应车辆的加速、减速以及换挡等操作。

双质量飞轮的工作原理基于转动惯量的概念，通过合理安排主、从飞轮的质量和转动惯量，能够减少发动机的振动和噪声，并提高车辆的行驶平稳性和驾驶舒适性。

需要注意的是，双质量飞轮并非所有车辆都配备，一般用于高性能车辆或涡轮增压发动机。

在车辆维护保养过程中，双质量飞轮也需要进行定期检查和更换，以确保其正常工作。

双质量飞轮原理衰减振动和噪音的双质量飞轮PotBy：2007-8-209:31:59双质量飞轮可以平衡在发动机中产生的振动，使发动机工作更加平稳。

发动机周期性的工作过程会产生巨大的振动和噪音，同时，发动机的振动还会传递到汽车的驱动系统，引起变速器和车架等其他部件产生振动和噪音，而ZMS双质量飞轮的应用可以衰减这些振动以及随之而产生的噪声。

双质量飞轮的工作原理是依据于它分离的物体质量：一部分飞轮质量用于传递发动机的转动惯量，而另一部分飞轮质量则用于提高变速器的转动惯量。

两部分飞轮质量经一套弹簧减振系统连接为一个整体，次级飞轮质量与变速器之间的摩擦片用来完成两部分飞轮质量的离合，这样就可以衰减发动机的旋转振动，减轻变速器的负荷。

GAT的双质量飞轮GAT公司研发的用于1.6L汽油发动机的双质量飞轮ZF公司与GIF公司合资的GAT驱动技术公司为1.6L汽油发动机研发并生产了被称之为“MTD”的机械式扭矩减振器。

这种减振器的主减振器外圈均匀地分布着5个传动元件，可隔离发动机产生的高频振动，从而有效防止变速器和车架的振动和噪声。

在深冲压板件与塑料楔块之间，涂有硅油基的油脂使这一对摩擦副有着极小的摩擦滞后，再加上两个质量块之间很小的相对旋转角度，所以发动机在进行质量鉴定时表现出了从未有过的安静和平稳。

当发动机启动与停止时，也包括汽车行驶中发动机低速工作负载变化时，MTD机械式扭矩减振器使发动机的振动情况大为改观，因为它能够根据发动机转速自动地啮合，并与主减振器一样，通过几何形状的变化和润滑介质的变化很好地满足车辆行驶的稳定性要求。

轴向和径向的干式滑动配合可以使两个飞轮质量很好地相互匹配。

LuK的双质量飞轮离合器的专业生产厂商LuK公司也生产双质量飞轮，并为宝马1系列轿车配套。

Luk公司的新型双质量飞轮由3块厚度尺寸不同的飞轮片组成。

飞轮片材料的强度对弯曲振动和轴向振动有着很大的影响，而新研发的飞轮材料强度比传统的材料要高出30%左右。

发动机双质量飞轮工作原理宝子们，今天咱们来唠唠发动机双质量飞轮这个超有趣的玩意儿的工作原理哈。

咱先得知道啥是双质量飞轮呢？简单说啊，它就像是发动机和变速器之间的一个超级协调员。

传统的飞轮就一个大块头，但是双质量飞轮呢，它分成了两部分，就像两个小伙伴一样。

一部分是和发动机紧紧相连的，这部分就像是发动机的小跟班。

发动机一转，它就跟着转起来啦。

发动机的运转有时候就像个调皮的小孩，它的转速会忽高忽低的，还会产生各种震动呢。

这个时候，和发动机相连的那部分双质量飞轮就开始发挥作用啦。

它就像一个小海绵，吸收着发动机传来的那些不规律的震动。

比如说发动机突然加速的时候，它就会把那些突然增加的冲击力给缓冲一下，不让这些冲击力一下子就传到后面去。

另一部分双质量飞轮呢，是和变速器连着的。

这就像是连接发动机和变速器的一座小桥梁。

它的任务可重要啦。

它要把从发动机那传来的动力，经过自己的处理，平稳地送到变速器里去。

你想啊，如果没有这个双质量飞轮，发动机那些乱糟糟的震动和不平稳的动力，就直接冲进变速器，那变速器可受不了，就像一个文静的小姑娘突然被一群调皮的小男孩冲撞一样，肯定会出问题的。

这两个部分的双质量飞轮中间是有一些特殊的结构连接着的。

这个结构就像是它们俩之间的小秘密通道。

这个通道可以让它们在一定程度上相对转动。

比如说，当发动机的震动特别大的时候，这两个部分就可以稍微有点不同步地转动。

就像两个人跳舞，有时候一个人脚步快一点，另一个人脚步慢一点，但是整体还是在配合着把舞跳下去。

这种相对转动就可以更好地吸收震动，让动力传递得更平稳。

而且啊，双质量飞轮在整个发动机的工作过程中，就像一个贴心的小管家。

在发动机怠速的时候，它能让发动机安静地运转，不会把那些多余的震动和噪音传到驾驶舱里来。

咱坐在车里的时候，就感觉很舒服，不会听到那种嗡嗡嗡的烦人的声音。

当我们踩油门加速的时候，它又能保证动力顺畅地从发动机跑到变速器，再到车轮上。

就像一个接力赛，它把每一棒都传递得稳稳当当的。

双质量飞轮工作原理
双质量飞轮是一种用于汽车发动机传动系统的设备，包括两个相互连接的飞轮。

其工作原理如下：
1. 动力输入：当发动机运行时，传动系统将动力传递给主质量飞轮。

主质量飞轮是一个较大且较重的金属盘状物，它连接到引擎的曲轴上。

2. 质量分离：主质量飞轮内部有一系列的离心离合器，它们与一些离心重物相连接。

这些离心离合器将一部分飞轮的质量分离出来形成次质量飞轮。

次质量飞轮也是一个金属盘状物，它通过轴向弹簧与主质量飞轮相连。

3. 储能：当发动机产生扭矩时，主质量飞轮和次质量飞轮同时旋转。

由于次质量飞轮较轻且与主质量飞轮之间有弹簧连接，主质量飞轮会带动次质量飞轮进行旋转。

而离心离合器会使部分重物相对于次质量飞轮位置固定，形成储能。

4. 能量释放：当发动机扭矩需求增加时，储存在次质量飞轮中的能量会被释放出来，通过传动系统传递给车辆。

次质量飞轮的旋转惯量较小，因此能够更快地响应发动机扭矩需求的变化。

通过使用双质量飞轮，发动机扭矩传递的响应性得到了改善。

它可以减少引擎的扭矩波动，提高车辆的驾驶舒适性和平顺性，并且可以有效地减少离合器的磨损和损坏。

双质量飞轮还可以提高车辆的燃油经济性，降低排放。

总之，它是一种在汽车传动系统中广泛应用的技术。

双质量飞轮工作原理双质量飞轮是一种用于汽车发动机的动力传输系统，它可以提高发动机的性能和燃油经济性。

在这篇文章中，我们将深入探讨双质量飞轮的工作原理，以及它是如何影响发动机性能的。

首先，让我们来了解一下传统的单质量飞轮是如何工作的。

在汽车发动机中，发动机的输出轴通过离合器和变速箱连接到传动系统。

传统的单质量飞轮安装在发动机的输出轴上，它的作用是平衡发动机的振动和提供一定的惯性负载，以便顺利地传递动力到传动系统。

然而，随着汽车发动机的性能不断提高，传统的单质量飞轮已经无法满足发动机的需求。

因此，双质量飞轮应运而生。

双质量飞轮由两个质量不同的部分组成，其中一个部分连接到发动机输出轴，另一个部分连接到离合器和变速箱。

两个部分之间通过一组弹簧和减震器连接在一起。

双质量飞轮的工作原理如下，当发动机产生扭矩时，发动机输出轴上的部分会产生一定的角加速度，而连接到离合器和变速箱的部分则会产生相对滞后的角加速度。

这种相对滞后的运动会导致弹簧和减震器产生一定的变形，从而吸收和减缓发动机输出的冲击力。

这样一来，双质量飞轮就可以平衡发动机的振动，减少传动系统的冲击负荷，提高传动系统的寿命。

此外，双质量飞轮还可以提供额外的惯性负载，使发动机在换挡时更加平稳。

在高速行驶时，双质量飞轮可以提供更大的惯性负载，使发动机更加稳定，提高燃油经济性。

总的来说，双质量飞轮通过其独特的工作原理，可以提高发动机的性能和燃油经济性，减少传动系统的冲击负荷，延长传动系统的使用寿命。

因此，它已经成为现代汽车发动机的重要组成部分，受到了广泛的应用。

希望通过本文的介绍，读者们对双质量飞轮的工作原理有了更加深入的了解。
