如何区分直流继电器与交流继电器

热继电器的分类热继电器是一种用于控制电路的电器设备。

它的工作原理是利用电热效应，使继电器的触点开合，从而控制电路的通断。

根据其结构和工作原理的不同，热继电器可以分为多种类型。

本文将介绍几种常见的热继电器分类。

一、按结构分类1. 直流热继电器直流热继电器是用于直流电路的一种热继电器。

它的结构与交流热继电器类似，但是由于直流电流的特殊性，直流热继电器的触点材料和结构需要特殊设计。

2. 交流热继电器交流热继电器是用于交流电路的一种热继电器。

它的结构分为开关型和控制型两种。

开关型交流热继电器只有一个触点，可以实现通断控制。

控制型交流热继电器有两个触点，一个用于控制，一个用于输出。

3. 电磁式热继电器电磁式热继电器是一种利用电磁力作用的热继电器。

它的结构分为直接动作型和间接动作型两种。

直接动作型电磁式热继电器的触点直接受电磁力作用，开合速度快，但是寿命较短。

间接动作型电磁式热继电器通过杠杆机构将电磁力转化为机械力，开合速度较慢，但是寿命较长。

4. 热敏式热继电器热敏式热继电器是一种利用热敏元件作为控制元件的热继电器。

它的结构简单，价格便宜，但是精度较低，只适用于一些简单的控制场合。

二、按功用分类1. 过载保护热继电器过载保护热继电器是一种用于保护电路的热继电器。

当电路中的电流超过额定值时，过载保护热继电器会自动断开电路，从而保护电路设备不受损坏。

2. 温度控制热继电器温度控制热继电器是一种用于控制温度的热继电器。

它可以根据设定的温度范围，自动控制电路的通断，从而实现温度的控制。

3. 时间延迟热继电器时间延迟热继电器是一种可以实现时间延迟控制的热继电器。

它可以根据设定的时间参数，延迟开合触点，从而实现时间控制的功能。

4. 电流控制热继电器电流控制热继电器是一种可以根据电流大小进行控制的热继电器。

它可以根据电流的大小，自动控制电路的通断，从而实现电流的控制。

三、应用场合分类1. 交流接触器交流接触器是一种用于控制交流电路的热继电器。

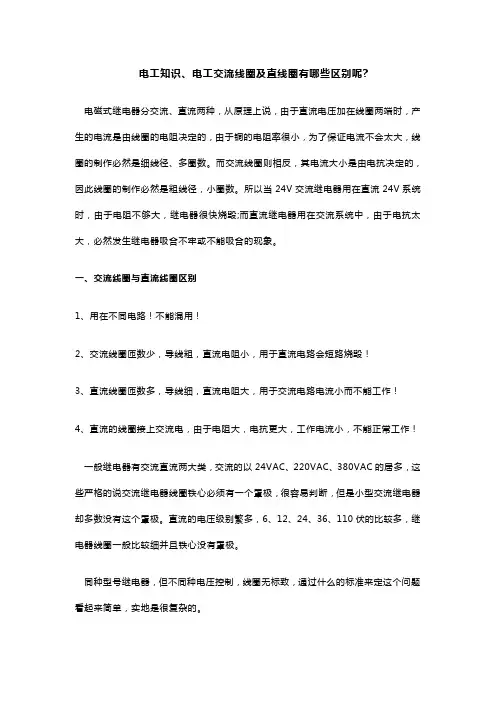

电工知识、电工交流线圈及直线圈有哪些区别呢?电磁式继电器分交流、直流两种，从原理上说，由于直流电压加在线圈两端时，产生的电流是由线圈的电阻决定的，由于铜的电阻率很小，为了保证电流不会太大，线圈的制作必然是细线径、多圈数。

而交流线圈则相反，其电流大小是由电抗决定的，因此线圈的制作必然是粗线径，小圈数。

所以当24V交流继电器用在直流24V系统时，由于电阻不够大，继电器很快烧毁;而直流继电器用在交流系统中，由于电抗太大，必然发生继电器吸合不牢或不能吸合的现象。

一、交流线圈与直流线圈区别1、用在不同电路！不能混用！2、交流线圈匝数少，导线粗，直流电阻小，用于直流电路会短路烧毁！3、直流线圈匝数多，导线细，直流电阻大，用于交流电路电流小而不能工作！4、直流的线圈接上交流电，由于电阻大，电抗更大，工作电流小，不能正常工作！一般继电器有交流直流两大类，交流的以24VAC、220VAC、380VAC的居多，这些严格的说交流继电器线圈铁心必须有一个罩极，很容易判断，但是小型交流继电器却多数没有这个罩极。

直流的电压级别繁多，6、12、24、36、110伏的比较多，继电器线圈一般比较细并且铁心没有罩极。

同种型号继电器，但不同种电压控制，线圈无标致，通过什么的标准来定这个问题看起来简单，实地是很复杂的。

要判断是那种电压的继电器可以使用判断电阻法和接入电压法测试，逐渐提高线圈电压直到吸合，一般情况下测量这个电压然后乘以1.3左右就是额定电压了。

直流线圈与交流线圈在结构上不一定都有区别，但由于所用电源不同，其匝数、线径甚至漆包线的型号（不一定都是QZ型漆包线）都不同，设计原理和参数更是不同。

直流线圈的阻抗，就是它本身电阻，I=U/R交流线圈的阻抗，就是它本身电阻+交流阻抗，I=U/R+XL直流线圈由于发热较大，一般外型细而长，以利于散热，交流线圈由于主要是电抗大于电阻，发热量比直流线圈小，所以它的外型区短而粗同样功率的线圈，直流线圈比交流线圈体积大。

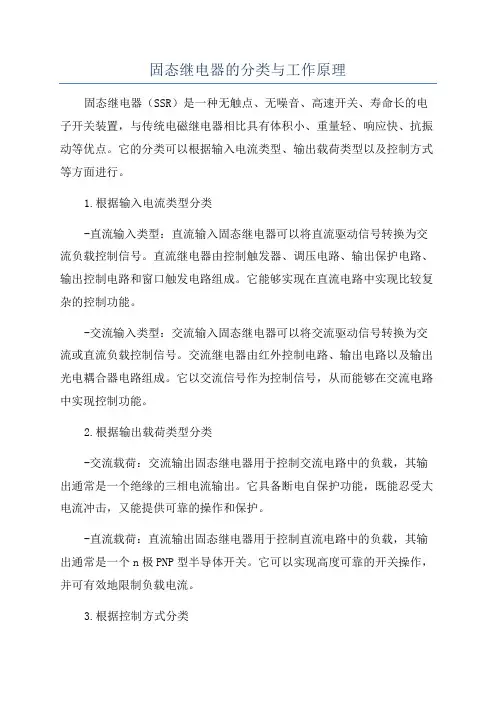

固态继电器的分类与工作原理固态继电器（SSR）是一种无触点、无噪音、高速开关、寿命长的电子开关装置，与传统电磁继电器相比具有体积小、重量轻、响应快、抗振动等优点。

它的分类可以根据输入电流类型、输出载荷类型以及控制方式等方面进行。

1.根据输入电流类型分类-直流输入类型：直流输入固态继电器可以将直流驱动信号转换为交流负载控制信号。

直流继电器由控制触发器、调压电路、输出保护电路、输出控制电路和窗口触发电路组成。

它能够实现在直流电路中实现比较复杂的控制功能。

-交流输入类型：交流输入固态继电器可以将交流驱动信号转换为交流或直流负载控制信号。

交流继电器由红外控制电路、输出电路以及输出光电耦合器电路组成。

它以交流信号作为控制信号，从而能够在交流电路中实现控制功能。

2.根据输出载荷类型分类-交流载荷：交流输出固态继电器用于控制交流电路中的负载，其输出通常是一个绝缘的三相电流输出。

它具备断电自保护功能，既能忍受大电流冲击，又能提供可靠的操作和保护。

-直流载荷：直流输出固态继电器用于控制直流电路中的负载，其输出通常是一个n极PNP型半导体开关。

它可以实现高度可靠的开关操作，并可有效地限制负载电流。

3.根据控制方式分类-零电压传导型：零电压传导型固态继电器与零电压交流开关相连，控制开关管的导通和关断。

它在交流负载开关过程中的开关过渡状态几乎没有噪音，对负载有较好的保护作用。

-非零电压传导型：非零电压传导型固态继电器在交流负载开关过程中有电压过渡状态，可能会产生一定噪音。

它的响应速度比零电压传导型快，并且能承受更高的负载电流。

具体的工作过程如下：1.输入信号检测：输入信号可以是电压、电流或其他形式的信号。

固态继电器的输入端对这个信号进行检测，并将其转换为控制信号。

2.控制信号输出：控制信号被传递到触发电路，触发电路根据控制信号的特性来产生控制电流或电压。

3.开关控制：控制电流或电压被输入到开关电路，开关电路对负载进行控制。

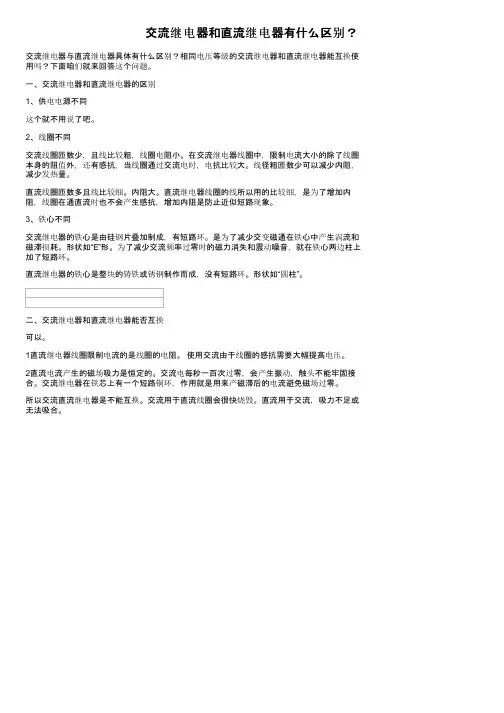

交流继电器和直流继电器有什么区别？交流继电器与直流继电器具体有什么区别？相同电压等级的交流继电器和直流继电器能互换使用吗？下面咱们就来回答这个问题。

一、交流继电器和直流继电器的区别
1、供电电源不同
这个就不用说了吧。

2、线圈不同
交流线圈匝数少，且线比较粗，线圈电阻小。

在交流继电器线圈中，限制电流大小的除了线圈本身的阻值外，还有感抗，当线圈通过交流电时，电抗比较大。

线径粗匝数少可以减少内阻，减少发热量。

直流线圈匝数多且线比较细。

内阻大。

直流继电器线圈的线所以用的比较细，是为了增加内阻，线圈在通直流时也不会产生感抗，增加内阻是防止近似短路现象。

3、铁心不同
交流继电器的铁心是由硅钢片叠加制成，有短路环。

是为了减少交变磁通在铁心中产生涡流和磁滞损耗。

形状如“E”形。

为了减少交流频率过零时的磁力消失和震动噪音，就在铁心两边柱上加了短路环。

直流继电器的铁心是整块的铸铁或锈钢制作而成，没有短路环。

形状如“圆柱”。

二、交流继电器和直流继电器能否互换
可以。

1直流继电器线圈限制电流的是线圈的电阻。

使用交流由于线圈的感抗需要大幅提高电压。

2直流电流产生的磁场吸力是恒定的。

交流电每秒一百次过零，会产生振动，触头不能牢固接合。

交流继电器在铁芯上有一个短路铜环，作用就是用来产磁滞后的电流避免磁场过零。

所以交流直流继电器是不能互换。

交流用于直流线圈会很快烧毁。

直流用于交流，吸力不足或无法吸合。

第八章8.1 从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.因为直流电磁铁不存在电涡流的现象.8.2 为什么交流电弧比直流电弧容易熄灭？因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.8.3 若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题？若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏. 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.8.4 交流接触器动作太频繁时为什么会过热？因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.8.5 在交流接触器铁心上安装短路环为什么会减少振动和噪声？在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动.和噪声,因此要安装短路环.8.6 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行？为什么？若是直流接触器情况又如何？为什么？两个相同的110V交流接触器线圈不能串联接于220V 的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁.若是直流接触器,则可以.8.7 电磁继电器与接触器的区别主要是什么？接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.8.8 电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.8.9 过电流继电器与热继电器有何区别？各有什么用途?过电流继电器是电流过大就断开电源,它用于防止电动机短路或严重过载. 热继电器是温度升高到一定值才动作.用于过载时间不常的场合.8.10为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？因为热继电器的发热元件达到一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏.而熔短期,电源一旦短路立即动作,切断电源.8.11自动空气断路器有什么功能和特点？功能和特点是具有熔断器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱扣器,也可以作长期过载保护的热脱扣器.8.12时间继电器的四个延时触点符号各代表什么意思？8.13机电传动装置的电器控制线路有哪几种？各有何用途？电器控制线路原理图的绘制原则主要有哪些？电器控制线路有1:启动控制线路及保护装置.2正反转控制线路.3:多电动机的连锁控制线路.4:电动控制线路.5:多点控制线路.6:顺序控制线路.7:多速异步电动机的基本控制线路.8:电磁铁.电磁离合器的基本控制线路.电器控制线路原理图的绘制原则主要有1:应满足生产工艺所提出的要求.2:线路简单,布局合理,电器元件选择正确并得到充分.3操作,维修方便4设有各种保护和防止发生故障的环节.5能长期准确,稳定,可靠的工作.8.14为什么电动机要设有零电压和欠电压保护？零电压和欠电压保护的作用是防止当电源暂时供电或电压降低时而可能发生的不容许的故障.,8.15在装有电器控制的机床上，电动机由于过载而自动停车后，若立即按钮则不能开车，这可能是什么原因？有可能熔短器烧毁,使电路断电.或者是热继电器的感应部分还未降温,热继电器的触点还处于断开状态.8.16要求三台电动机1M、2M、3M按一定顺序启动：即1M启动后，2M才能启动；2M启动后3M才能启动；停车时则同时停。

如何区分直流与交流直流（DC）和交流（AC）是电流传输的两种形式，它们在电力系统和电子设备中具有重要的应用。

为了区分直流和交流，我们需要了解它们的性质、传输方式、应用等方面的差异。

直流是电流在一个方向上流动的形式。

直流电源通常由电池或者直流发电机提供，电流的极性保持不变。

在一个直流电路中，电流会从电源的正极流向负极，形成一个闭合回路。

与此不同，交流电流会交替改变方向。

交流电源通常由发电厂产生，通过变压器进行转换和传输。

在一个交流电路中，电流会以正弦波的形式在正负方向间交替流动。

直流和交流有以下几个区别：1.电压和电流的波形：直流电压和电流是恒定的，不发生周期性变化；而交流电压和电流是周期性变化的，正弦波的形式。

2.传输方式：直流电流只能通过导线传输，并且在传输过程中，电流的大小基本保持不变；而交流电流能够通过变压器进行转换和输送，可以在长距离传输时通过改变电压实现能量传输效率的提高。

3.能量传输方式：直流电流的能量传输是单向的；而交流电流的能量传输是由发电厂产生，并通过输电网进行分配与传输，能量在传输过程中由高压输送，再由变压器转换成低压供给用户。

4.电子器件的适用性：直流电压适合用于电池和电子器件，例如电子计算机、电子钟表等；而交流电压适合用于电力系统、大型电机等。

5.安全性：直流电流相对于交流电流而言较为安全，因为直流电流对人体的影响较小。

直流和交流在不同的应用中具有其各自的优势和不足。

直流电源具有恒定的电压和较好的可控性，适合用于电子设备和精密仪器。

而交流电源可以通过变压器进行变压传输和分配，适用于长距离输电和大功率设备。

在实际应用中，电力系统中的输电和配电多采用交流电流，而电子器件通常采用直流电压。

综上所述，直流和交流是两种不同形式的电流传输方式，它们在电路、能源传输和应用领域具有不同的特点和优势。

了解这些区别有助于我们更好地理解和应用电力和电子技术。

继电器负载种类及介绍继电器是一种电器元件，用于控制开关电路的通断。

它由电磁驱动机构和电触点组成，当电磁驱动机构得到激励电流时，电触点可以实现通断操作，从而控制电路的通断状态。

继电器广泛应用于各个领域，也存在着不同种类的负载。

继电器的负载种类主要包括：交流负载、直流负载、感性负载和电容性负载。

1.交流负载：交流负载是继电器中最常见的一种负载。

它指的是继电器控制的电路中流过的电流是交流电流。

交流负载的特点是电流大小和方向会随着时间周期性变化。

交流负载有不同的电压等级，例如低压交流负载（如家庭电器）、高压交流负载（如电力系统）等。

继电器在控制交流负载时，需要考虑交流电流的方向和频率。

2.直流负载：直流负载是继电器中另一种常见的负载。

它指的是继电器控制的电路中流过的电流是直流电流。

直流负载的特点是电流的大小和方向保持不变。

直流负载有不同的电压等级和电流大小，例如低电压直流负载（如电子设备）、高电压直流负载（如电力系统）等。

继电器在控制直流负载时，需要考虑直流电流的大小和保持通断状态的稳定性。

3.感性负载：感性负载是指继电器控制的电路中负载元件是电感器件。

电感器件的特点是在电流改变时会产生电磁感应，从而产生电压峰值。

感性负载可能是交流负载，也可能是直流负载。

继电器对于感性负载的控制需要考虑电感器件的电感值和对电流变化的响应速度。

4.电容性负载：电容性负载是指继电器控制的电路中负载元件是电容器件。

电容器件的特点是在电压改变时会产生电压峰值。

电容性负载可能是交流负载，也可能是直流负载。

继电器对于电容性负载的控制需要考虑电容器件的电容值和对电压变化的响应速度。

除了以上四种负载种类外，继电器还可以控制其他类型的负载，例如电阻性负载、灯负载、电机负载等。

每种负载都有其独特的特点和控制要求，继电器的选型和使用需要根据具体的负载类型来确定。

总的来说，继电器是一种通用的电器元件，它可以控制各种不同种类的负载。

继电器的类型和规格需要根据负载的特点来选择，以确保继电器能够稳定可靠地控制负载。

《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。

交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。

电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。

1-2 三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。

三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120o，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。

1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。

直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。

1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。

对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。

1-5 接触器的主要技术参数有哪些？其含义是什么？答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。

6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。

电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。

下面介绍几种常用的继电器。

1. 中间继电器中间继电器是用来转换和传递控制信号的元件。

他的输入信号是线圈的通电断电信号，输出信号为触点的动作。

它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。

中间继电器的图形符号如图6.28所示，其文字符号用KA表示。

中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。

选用时要注意线圈的电压种类和规格应和控制电路相一致。

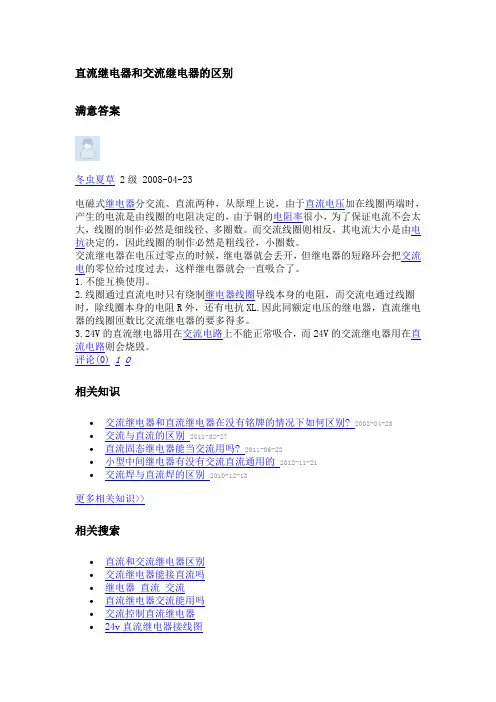

直流继电器和交流继电器的区别满意答案冬虫夏草 2级 2008-04-23电磁式继电器分交流、直流两种，从原理上说，由于直流电压加在线圈两端时，产生的电流是由线圈的电阻决定的，由于铜的电阻率很小，为了保证电流不会太大，线圈的制作必然是细线径、多圈数。

而交流线圈则相反，其电流大小是由电抗决定的，因此线圈的制作必然是粗线径，小圈数。

交流继电器在电压过零点的时候，继电器就会丢开，但继电器的短路环会把交流电的零位给过度过去，这样继电器就会一直吸合了。

1.不能互换使用。

2.线圈通过直流电时只有绕制继电器线圈导线本身的电阻，而交流电通过线圈时，除线圈本身的电阻R外，还有电抗XL.因此同额定电压的继电器，直流继电器的线圈匝数比交流继电器的要多得多。

3.24V的直流继电器用在交流电路上不能正常吸合，而24V的交流继电器用在直流电路则会烧毁。

评论(0)10相关知识∙交流继电器和直流继电器在没有铭牌的情况下如何区别? 2008-04-23∙交流与直流的区别2011-02-27∙直流固态继电器能当交流用吗? 2011-06-22∙小型中间继电器有没有交流直流通用的2012-11-21∙交流焊与直流焊的区别2010-12-13更多相关知识>>相关搜索∙直流和交流继电器区别∙交流继电器能接直流吗∙继电器直流交流∙直流继电器交流能用吗∙交流控制直流继电器∙24v直流继电器接线图∙直流固态继电器∙直流继电器等待您来回答∙直流与交流是怎样区分有区别吗？4回答快速回答匿名∙直流跑步机和交流跑步机的区别？0回答快速回答匿名∙中间继电器和热继电器的区别1回答快速回答匿名∙PIC与继电器的区别是什么0回答快速回答匿名如何灭中间继电器交流弧0回答快速回答匿名。

24Vol.27 No.2NEW PRODUCTS最近，将电流通过直流方式向各种电子设备供电，即所谓的直流供电颇受世人关注。

从以基础设施类服务器为首的IT设备到家用AV设备，大部分的电子电器都是通过直流电源驱动的。

由于商用电为交流电，因此需要将交流电变为直流后才能使用，而在此转换过程中，转换损耗就会变成热能流失。

直流供电则可将上述转换损耗降低至零，从而达到有效利用电力的目的。

此外，为了构建可持续发展社会，有效使用IT技术和设备必不可少，基础设施类服务器或其相关设备的增设也无可避免，因此，现在业界已经开始商讨如何开发出能够降低转换损耗的供电系统。

服务器或其相关设备等由蓄电设备构成的常备不停电电源装置，以备商用电停电、瞬断和电压过低时的不时之需。

数据中心等设施中的交流直流转换至少需要进行三次，因此，一次即可达到目的的高压直流供电系统，自然备受关注。

图1表示数据中心电力转换的示意图。

通过继电器接点开合交流电时，如图2所示，由于有零交叉部位，因此接点分开点即使为交流峰值，交流电压也要几毫秒后才能为零。

由于继电器接点开合时的电弧零交叉部位灭弧，即使处于高压状态也很容易开合。

而直流供电无零交叉部位，因此拥有接点分开时产生的电弧会持续这一特质。

这些电弧有高达3,000℃的温度，若持续一段时间会引起接点与接点周围的异常发热，造成故障或次生灾害。

因此，以往直流高压电路中利用的开关元件接点间隙很宽，电磁开关或电磁式接触器体积也很大，导致印刷电路板无法容纳。

直流高压继电器FTR-J2 / FTR-K2W系列继电器在为推动社会发展作出贡献的同时，在降低CO 2排放量、减缓地球变暖方面的作用也越来越受到人们的重视，富士通实现了继电器直流供电系统关键元件的产品系列化。

此次推出的继电器有两个系列，分别是面向数据中心服务器供电时使用的直流高压继电器“FTR-J2系列”，以及用来保护通信基站电池使用的中压大电流继电器“FTR-K2 W系列”。

直流固态继电器与交流固态继电器的区别是什么？固态继电器在现代电气控制系统中广泛使用，其不仅具有机械继电器的功能，还具有更高的可靠性、可控性和寿命。

但在选择固态继电器时，需要注意选择正确的类型，其中一个重要的考虑因素是其工作方式，包括AC（交流）和DC（直流）固态继电器。

本文将探讨直流固态继电器和交流固态继电器之间的区别。

直流固态继电器直流固态继电器是一种设备，其输出信号具有开放式状态，直到触发电气信号之后才能关闭。

它们通常具有以下特征：•只能用于直流电源•使用半导体器件作为开关来控制电路的启停•由于缺乏交流电流的周期性，无法自行断开电路•其结构更紧凑，价格较高但可靠性较高直流固态继电器的五种常见型号：•电流型：用于开启和关闭固体开关的电路，通常搭配发光二极管或其他这样的光电器件以便传递外接触发电信号。

•电压型：用于开启和关闭低压电源，其通常具有高电隔离等级，可以在高电位区域安全地工作。

•高电压型：用于开启和关闭高压电源，具有更高的电压和电流承受能力。

•低电压型：用于开启和关闭低电源，通常用于需要大电流和高电压的电路。

•大功率型：用于开启和关闭需要大功率的电路，通常用于需要大电流和高电压的应用。

交流固态继电器交流固态继电器使用半导体器件来开启和关闭电路，其与直流固态继电器的主要区别在于，它们可以接受交流电源并自动断开，具有以下特征：•可用于交流电源•可以根据电流周期在正反半周之间自行断开电路•可以以较低的价格获得较高的可靠性交流固态继电器的五种常见型号：•零过电压触发型：在电压为零的时候自动断开电路，通常用于精密较高的应用。

•非零过电压触发型：在电压非零的时候自动断开电路，通常用于需要大电流的应用。

•零强迫触发型：在电源电压过零时关闭，可克服交流负载的发射问题。

•逆变型：可将直流电源转换为交流电源，用于电源驱动，如马达驱动等应用。

•快速型：特点是启动和断开速度快，保持时间较短，通常用于需要快速动作的应用。

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1。

电气图中，断路器的符号为( )。

（A)K （B）D（C）L （D)DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A)自耦变压器降压（B）星形一三角形换接（C）延边三角形(D)在转子电路中串联变阻器3。

中小容量异步电动机的过载保护一般采用（）.（A）熔断器（B）磁力启动器（C）热继电器 (D)电压继电器4。

笼型异步电动机的延边三角形启动方法,是变更（ )接法。

（A）电源相序（B）电动机端子（C)电动机定子绕组 (D）电动机转子绕组5。

属双速异步电动机接线方法的是( ）.（A）YY/YY （B）YY/△(C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序 (D)电源频率7.异步电动机的能耗制动采用的设备是( ）装置.(A)电磁抱闸（B）直流电源（C）开关与继电器 (D）电阻器8。

在电动机的连续运转控制中,其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9。

下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12。

表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13。

交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14。

对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B)改变定子极对数（C）改变转子电路中电阻（D)改变转差率15。

一台三相异步电动机，其铭牌上标明额定电压为220V/380V,其接法应是（）。

（A)Y/△（B）△/Y（C）△/△（D)Y/Y二．不定项选择题1. 低压断路器具有保护。

继电器的触点交流电流和直流电流的关系
继电器是一种常用的电气控制元件，它在电路中起到一个开
关的作用。

继电器的触点可以分为两种类型：交流触点和直流
触点。

交流触点适用于交流电路，其主要特点是可以承受比较大的
电流和电压。

交流电流是周期性变化的，具有正负方向的交变，其频率通常为50Hz或60Hz。

交流触点在每个电流周期中都
会有数次的触点开闭操作，因此需要具备较好的电弧灭除能力
和触点的机械强度。

直流触点适用于直流电路，其主要特点是可以承受较小的电
流和电压。

直流电流是单向流动的，没有周期性的交变。

直流
触点在闭合时容易形成电弧并带有一定的回弹力，因此在设计
直流触点时需要考虑电弧灭除和触点弹跳的问题。

额定电流是继电器能够稳定工作的最大电流值，通常由制造
商标定并印在继电器上。

额定电流一般以交流电流为基准，如
果需要在直流电路中使用继电器，其额定电流需要根据具体情
况进行修正。

一般来说，继电器的交流额定电流大于直流额定
电流。

断开电流是继电器能够正常断开电路的最大电流值。

由于电
弧的存在，继电器在断开电路时会受到电弧的腐蚀和磨损，因
此断开电流一般比额定电流要小。

在交流电路中，断开电流约
为额定电流的1倍左右；而在直流电路中，断开电流约为额定电流的0.5倍左右。

综上所述，继电器的触点交流电流和直流电流存在差异。

在交流电路中使用继电器时，可以参考其额定电流值；而在直流电路中使用继电器时，需要注意修正额定电流值并考虑断开电流的影响。

直流继电器与交流继电器的原理与区别一、直流继电器继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

本文主要介绍一下直流继电器和交流继电器的区别，首先来了解一下直流继电器交流继电器的结构特点、如何区分交流继电器与直流继电器，跟随小编一起来了解一下。

直流继电器的结构特点直流继电器由于通以直流时不会产生电抗，所以直流继电器的线圈线径比较细，主要是为了增大内阻，防止近似短路现象，因为工作时发热量较大，所以继电器做的较高，较长，主要是为了散热效果好。

直流继电器的工作原理直流继电器由线圈、铁芯和几组常开、常闭触点组成。

当继电器线圈接通额定电压的直流电时，线圈产生磁场，吸引铁芯动作，与铁芯相连的常开触点闭合，同时，常闭触点断开。

当继电器线圈断电时，线圈失去磁场，被吸引的铁芯在弹簧的作用下回复原位，与铁芯相连的常开触点断开，同时，常闭触点闭合。

继电器就是通过控制线圈的通/断电，实现触点的接通与断开，从而达到对设备的逻辑控制。

二、交流继电器交流电磁继电器的工作原理和直流电磁继电器基本相同，交流电磁继电器工作在交流电路中，当交流电流通过线圈时，在铁芯中产生交变磁通，由于牵引力（电磁吸力）是和磁通φ的平方成正比，所以当电流改变方向时，牵引力并不改变方向，永远朝一个方向将衔铁吸向铁芯。

但是由于交变的电流在铁芯中产生交变的磁通，所以交流电磁继电器在特性和结构上有它特殊的地方。

交流继电器的结构交流继电器的线圈较短，而且线径较粗，主要是因为线圈通以交流电后，电抗较大，线径粗可以减小内阻，减少发热量，另外由于交流电过零时会造成线圈电磁力减少，吸合不牢，产生振动现象，所以在磁铁吸合面的部分加短路环，在磁场发生变化时，在短路环时形成涡流，进而形成与磁场变化方向相反的电磁力，滞后磁场变化，使电磁铁可以较好吸合。

《辨别继电器的类型》教学设计方案（第一课时）一、教学目标：1. 了解继电器的类型及其基本特性。

2. 掌握不同类型的继电器在平时应用中的区别。

3. 学会如何根据具体需求选择合适的继电器。

二、教学重难点：1. 教学重点：各类继电器的实际操作演示及比照，包括电气特性、应用环境等。

2. 教学难点：结合实际应用途景，根据需求选择合适的继电器，需要学生具备一定的实践经验和理论知识。

三、教学准备：1. 准备各类继电器样品，包括固态继电器、电磁继电器、温度继电器等。

2. 准备教学PPT和相关视频，用于演示和讲解。

3. 准备实物电路板，以便学生亲手操作和体验。

4. 设定相应的实验和讨论环节，引导学生掌握知识和技能。

四、教学过程：（一）导入新课1. 简述继电器在生活和工业中的应用，以及在电路中的重要作用。

2. 介绍继电器的类型和基本结构。

（二）继电器基础知识1. 继电器的工作原理：通过控制输入信号（如电流、电压、温度等）来改变输出电路的状态。

2. 继电器的分类：按输入信号类型分类（如温度继电器、压力继电器、电流继电器等），按输出电路类型分类（如固态继电器、电磁继电器等）。

3. 继电器的结构特点：如继电器线圈需要通电，触点具有一定弹性和寿命等。

（三）学生实验操作1. 学生分组进行实验操作，模拟不同类型的继电器在特定输入下的工作情况。

例如，用电磁继电器进行实验，控制不同的输入电流，观察触点的开闭情况。

2. 在实验过程中，引导学生讨论和记录实验结果，并与理论知识相结合，加深对继电器类型和原理的理解。

（四）教学讨论与答疑1. 鼓励学生提出对继电器类型和应用的疑问，教师进行解答。

2. 引导学生讨论在实际应用中如何选择合适的继电器类型，以满足不同的需求。

（五）安置作业1. 预习下一节内容，了解不同类型的固态继电器和光继电器的工作原理和特点。

2. 完成一份关于继电器在实际应用中选择的课后作业。

（六）教学延伸1. 推荐学生阅读相关继电器的科普文章或书籍，增加对继电器知识的了解。

如何区分交直流空开如何区分交直流空开首先的话和普通的起到控制和调节作用的按钮开关不太一样，这种空气开关主要是起到一个安全保护和保障方面的效果以及目的，而且直流空气开关以及交流空气开关之间的区别在于它们的电弧方面。

交流空气开关灭弧能力相对更加低，而直流开关的话更胜一筹空气开关是一种低压保护电器起短路和过载和掉压保护常用于建筑电气配电歧路末尾用作电念头保护断路器和配电保护断路器。

是经由过程脱扣器的动作起保护感化的而脱扣器是根据电磁铁的机能工作的。

直流的线圈的电抗大年夜电流小。

接上交换电是不会破坏的时应时放但最多不克不及跨越2h.交换的线圈的电抗小电流大年夜接上直流电就会破坏线圈。

总之两者不克不及交换。

主要是电弧方面交流空气开关灭弧装置灭弧能力较直流空气开关低，直流线路中由于直流电流的大小和方向是不随着时间而变化故而分断的时候产生的电弧要大在看似相同电压等级的直流空开在用于交流电时侯的灭弧能力是绰绰有余的，而看似相同电压等级的交流空气开关在断开直流电路时灭弧能力显然不足，一旦过载跳闸，空气开关不能有效灭弧，不但因电弧的作用不能立即有效的断电，而且空气开关也会烧坏，这样不但起不到保护作用，还会造成严重后果直流空气开关与交流空气开关的区别一、直流空气开关与交流空气开关的区别：区别主要是电弧方面，交流空气开关灭弧装置灭弧能力较直流空气开关低，直流线路中由于直流电流的大小和方向是不随着时间而变化故而分断的时候产生的电弧要大，在看似相同电压等级的直流空开在用于交流电时侯的灭弧能力是绰绰有余的，而看似相同电压等级的交流空气开关在断开直流电路时灭弧能力显然不足，一旦过载跳闸，空气开关不能有效灭弧，不但因电弧的作用不能立即有效的断电，而且空气开关也会烧坏。

所以，电动车最好使用直流空气开关，尤其是72V以上电路。

当然，交流空气开关也可以用。
