继电器主要技术指标参数继电器是一种电气控制设备，用于控制大功率电路的开关，具有隔离和放大信号的作用。
在实际应用中，继电器的性能参数对于其可靠性和稳定性起着重要的影响。
下面将介绍继电器的主要技术指标参数。
1. 额定电压（Rated Voltage）继电器的额定电压是指继电器在设计和制造过程中确定的能够正常工作的电压范围。
继电器的额定电压决定了其在不同电压条件下的可靠性和稳定性。
2. 额定电流（Rated Current）继电器的额定电流是指继电器在额定电压下能够承受的最大电流值。
继电器的额定电流决定了其在电路中能够承受的负载能力。
3. 接触电阻（Contact Resistance）继电器的接触电阻是指继电器导通状态下接点之间的电阻。
接触电阻的大小直接影响继电器的导通能力和能耗，低接触电阻可以减少能耗和热量产生，提高继电器的效率。
4. 绝缘电阻（Insulation Resistance）继电器的绝缘电阻是指继电器绝缘材料之间的电阻。
绝缘电阻的大小反映了继电器的绝缘性能，高绝缘电阻可以有效阻止电流泄漏，保障继电器的安全性。
5. 机械寿命（Mechanical Life）继电器的机械寿命是指继电器在额定负载下能够正常工作的次数。
机械寿命的长短直接关系到继电器的使用寿命和可靠性，高机械寿命可以延长继电器的使用寿命。
6. 电气寿命（Electrical Life）继电器的电气寿命是指继电器在额定负载下能够正常导通和断开的次数。
电气寿命的长短直接关系到继电器的可靠性和稳定性，高电气寿命可以保证继电器在长时间使用中的稳定性。
7. 响应时间（Response Time）继电器的响应时间是指继电器从接收到控制信号到实际动作的时间间隔。
响应时间的短长直接影响继电器的实时控制能力，短响应时间可以提高继电器的控制精度。
8. 工作温度范围（Operating Temperature Range）继电器的工作温度范围是指继电器能够正常工作的温度范围。

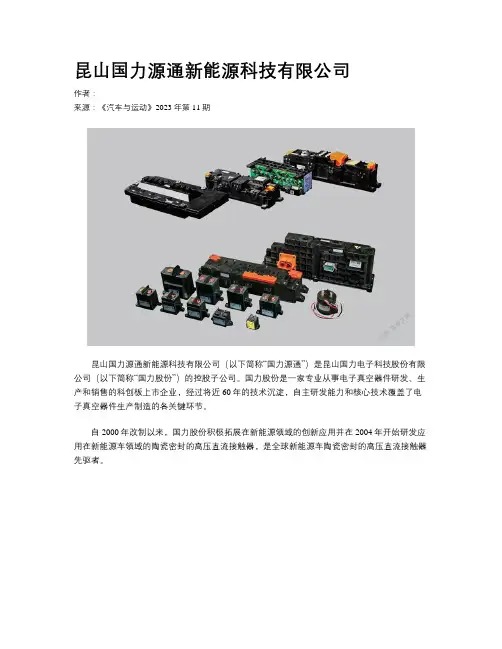

昆山国力源通新能源科技有限公司
作者：
来源：《汽车与运动》2023年第11期
昆山国力源通新能源科技有限公司（以下简称“国力源通”）是昆山国力电子科技股份有限公司（以下简称“国力股份”）的控股子公司。
国力股份是一家专业从事电子真空器件研发、生产和销售的科创板上市企业，经过将近60年的技术沉淀，自主研发能力和核心技术覆盖了电子真空器件生产制造的各关键环节。
自2000年改制以来，国力股份积极拓展在新能源领域的创新应用并在2004年开始研发应用在新能源车领域的陶瓷密封的高压直流接触器，是全球新能源车陶瓷密封的高压直流接触器先驱者。
国力源通从高压直流接触器的产品研发开始为新能源车定制开发多种高压直流接触器。
拥有控制盒核心器件接触器的开发和制造能力，掌握高压直流接触器生产制造关键工艺和自主研发、设计能力。
并且在国内率先进行无线化控制盒的开发设计，能够为客户提供性能匹配，外形接口定制产品。
继电器的主要技术参数摘要：一、引言二、继电器概述三、继电器的主要技术参数1.额定工作电压2.直流电阻3.吸合电流4.额定工作电流5.释放电流6.额定触点负荷7.绝缘电阻8.耐电压9.抗电强度四、继电器技术参数的重要性五、结论正文：继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
一、引言继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
二、继电器概述继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
它由线圈、铁芯、触点等组成。
继电器的工作原理是：当线圈通电后，产生磁场，吸引铁芯，使得触点发生闭合或断开，从而实现电路的控制。
三、继电器的主要技术参数1.额定工作电压：额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2.直流电阻：直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3.吸合电流：吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
4.额定工作电流：额定工作电流是指继电器正常工作时线圈所需要的电流。
根据继电器的型号不同，可以是交流电流，也可以是直流电流。
5.释放电流：释放电流是指继电器产生释放动作的最小电流。
在正常使用时，给定的电流必须略大于释放电流，这样继电器才能稳定地工作。
6.额定触点负荷：额定触点负荷是指继电器的触点能够承受的最大负荷。
在选择继电器时，应根据实际需要选择合适的触点负荷。
7.绝缘电阻：绝缘电阻是指继电器的绝缘材料对电流的阻抗能力。
绝缘电阻越大，说明继电器的绝缘性能越好。
8.耐电压：耐电压是指继电器在正常使用条件下，能够承受的最大电压。
耐电压越高，说明继电器的抗干扰能力越强。

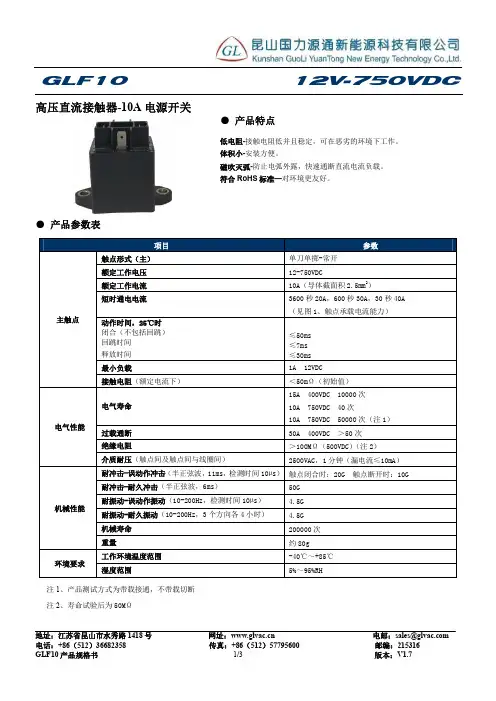

GLF1012V-750VDC高压直流接触器-10A 电源开关● 产品特点低电阻-接触电阻低并且稳定，可在恶劣的环境下工作。
体积小-安装方便。
磁吹灭弧-防止电弧外露，快速通断直流电流负载。
符合RoHS 标准—对环境更友好。
● 产品参数表项目参数触点形式（主） 单刀单掷-常开 额定工作电压 12-750VDC额定工作电流 10A（导体截面积2.5mm 2）短时通电电流3600秒20A，600秒30A，30秒40A （见图1、触点承载电流能力） 动作时间，25℃时 闭合（不包括回跳） 回跳时间 释放时间≤50ms ≤7ms ≤30ms 最小负载1A 12VDC 主触点接触电阻（额定电流下） ＜50mΩ（初始值） 电气寿命15A 400VDC 10000次 10A 750VDC 40次10A 750VDC 50000次（注1）过载通断 30A 400VDC ＞50次 绝缘电阻＞100MΩ（500VDC）（注2） 电气性能介质耐压（触点间及触点间与线圈间）2500VAC，1分钟（漏电流≤10mA）耐冲击-误动作冲击（半正弦波，11ms，检测时间10µs） 触点闭合时：20G 触点断开时：10G 耐冲击-耐久冲击（半正弦波，6ms）50G 耐振动-误动作振动（10-200Hz，检测时间10µs）4.5G 耐振动-耐久振动（10-200Hz，3个方向各4小时） 4.5G 机械寿命 200000次 机械性能重量约80g 工作环境温度范围 -40℃～+85℃ 环境要求湿度范围5%～95%RH注1、产品测试方式为带载接通，不带载切断 注2、寿命试验后为50MΩ● 触点承载电流能力图1、触点承载电流能力● 线圈参数参数线圈序列号 B C 线圈工作电压 12VDC 24VDC线圈电压（最大值） 16VDC 32VDC 动作电压，25°C（最大值） 9VDC 18VDC 释放电压，25°C（最小值） 0.6VDC 1.2VDC 额定工作电流（25℃） 0.23A 0.12A 线圈电阻（25℃时±5%Ω） 53Ω 213Ω 线圈功率2.7W 2.7W 吸合电压，85℃（最大值）9.6VDC19.2VDC● 产品编号规则● 外形图注：1、G标记为重要管控尺寸。
高压直流继电器工作原理高压直流继电器是高压直流系统中重要的开关设备，被广泛应用于直流输电、电力电子、航空航天、矿山等领域中。
本文将详细介绍高压直流继电器的工作原理。
一、高压直流继电器的结构高压直流继电器的主要结构包括静触头、动触头、驱动系统和压缩气体系统。
静触头和动触头是关键部件，起到了开关电流的作用。
驱动系统用于控制动触头的位置，压缩气体系统用于增加开关速度和延长继电器寿命。
静触头是由多个铜箔片堆叠而成的，每层铜箔片之间有绝缘材料隔开。
静触头的数量和堆叠方式根据需要确定，一般采用“V”型、反“V”型或多边形等形式。
动触头是由导电材料制成的，由绝缘材料包裹，通过机构固定在导电轴上。
动触头可在静触头上进行运动，通过机械力或电磁力控制。
驱动系统包括电磁驱动和机械驱动两种方式。
电磁驱动通过激活电磁铁产生磁场，使动触头运动。
机械驱动通过弹簧或气体压力等机械方式，使动触头运动。
压缩气体系统可以通过增加气压使动触头的运动速度加快，延长继电器的寿命。
二、高压直流继电器的工作原理高压直流继电器的工作原理基于磁力和机械原理。
当电流通入静触头时，静触头产生磁力吸引动触头，使动触头与静触头接触，形成通路，电流得以通过。
当电流停止流动时，静触头的磁力消失，动触头回到原位，断开电路。
当需要切换电路时，可以通过控制驱动系统来移动动触头的位置。
当动触头移动到静触头的另一侧时，静触头的磁力不再吸引动触头，动触头脱离静触头，形成断路。
在电流大于一定阈值的情况下，高压直流继电器的开关速度非常快，可以达到几微秒级别，远比机械开关快得多。
这种性能在高压直流输电领域中尤为重要。
三、高压直流继电器的应用高压直流继电器在高压直流输电和电力电子领域中具有重要应用。
在高压直流变电站中，高压直流继电器被用于切换直流输电线路和地线之间的连接。
在电力电子设备中，高压直流继电器被用于切换高压直流电源和负载之间的连接。
高压直流继电器在航空航天、矿山和重电机械等领域也有应用。
继电器参数详解范文继电器是一种电气控制设备，它用电流或电压的变化来控制电磁机械开关。
继电器的参数是描述其性能和特点的重要指标，下面将对继电器的参数进行详细解析。
1. 额定电压（Rated Voltage）：继电器能够正常工作的电压范围，通常以交流电压或直流电压来表示。
额定电压的选择应符合实际应用场景的电气系统电压要求。
2. 额定电流（Rated Current）：继电器在额定电压下的最大电流。
它表示继电器能够承受的最大负载电流，超过额定电流可能会导致继电器损坏或工作不稳定。
3. 继电器类型（Relay Type）：继电器根据其工作原理和结构可以分为多种类型，如电磁继电器、固态继电器、保护继电器等。
不同类型的继电器适用于不同的电气控制应用场景。
4. 动作时间（Operating Time）：继电器从受控电路收到信号到触点动作完成所需的时间。
动作时间是判断继电器快速响应能力的重要指标，通常以毫秒为单位。
5. 释放时间（Release Time）：继电器从终止控制信号到触点恢复至初始状态所需的时间。
释放时间与动作时间类似，也是评估继电器性能的重要参数。
6. 动作次数（Operating Cycles）：继电器的可靠性通常通过其能够支持的动作次数来衡量。
动作次数越高，继电器的使用寿命越长。
7. 最大负载电压（Maximum Load Voltage）：继电器在不会损坏的情况下能够承受的最大电压。
超过最大负载电压可能引发触点的击穿或损坏。
8. 最大负载电流（Maximum Load Current）：继电器在不会损坏的情况下能够承受的最大电流。
超过最大负载电流可能导致触点过载烧坏。
9. 绝缘电阻（Insulation Resistance）：继电器在绝缘状态下的电阻值。
较高的绝缘电阻可以确保继电器在正常工作条件下不会因绝缘性能问题导致电路故障。
10. 介质耐压（Dielectric Strength）：继电器触点和线圈之间的绝缘强度，通常以耐压值表示。

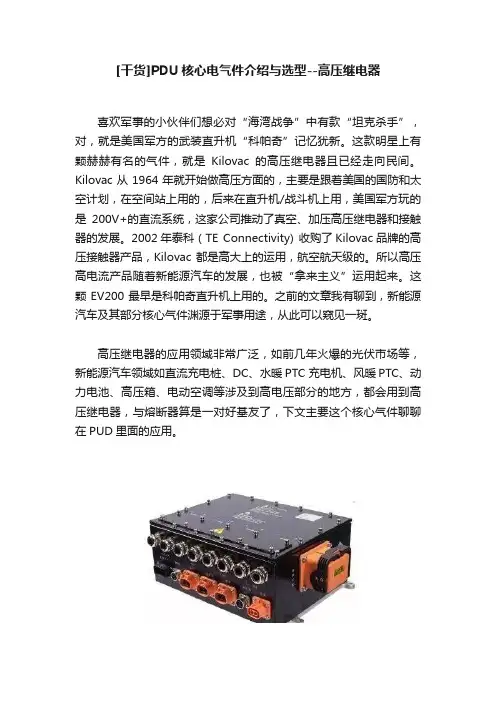

![[干货]PDU核心电气件介绍与选型--高压继电器](https://uimg.taocdn.com/f79be6337275a417866fb84ae45c3b3567ecdd9a.webp)
