继电器的定义、分类、命名一、继电器的定义1、继电器的定义继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件2、继电器的继电特性继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载.二、继电器的分类1、按继电器的工作原理或结构特征分类（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。
（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
（3）温度继电器：当外界温度达到给定值时而动作的继电器。
（4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。
干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。
湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。
剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。
舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。
（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。

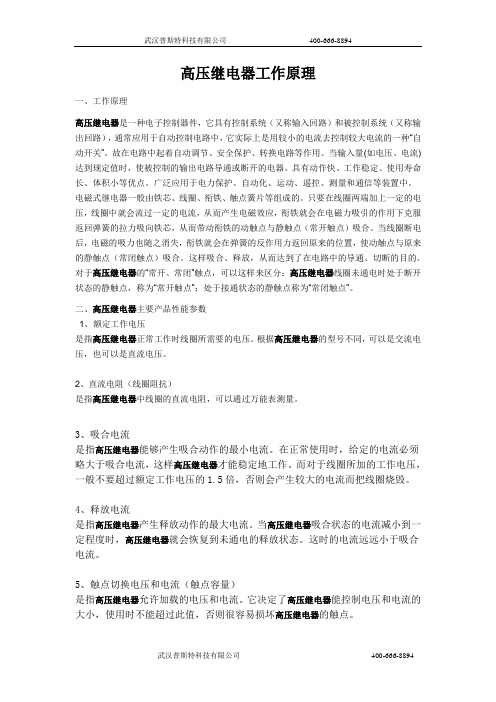

武汉普斯特科技有限公司400-666-8894高压继电器工作原理一、工作原理高压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
当输入量(如电压、电流)达到规定值时，使被控制的输出电路导通或断开的电器。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于高压继电器的“常开、常闭”触点，可以这样来区分：高压继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
二、高压继电器主要产品性能参数1、额定工作电压是指高压继电器正常工作时线圈所需要的电压。
根据高压继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻（线圈阻抗）是指高压继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指高压继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样高压继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流是指高压继电器产生释放动作的最大电流。
当高压继电器吸合状态的电流减小到一定程度时，高压继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
继电器及二次回路知识一、继电器常识继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足的情况下关闭或者开启。
继电器的开关特性在很多的控制系统尤其是离散的控制系统中得到广泛的应用。
从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。
最常见的继电器要数热继电器，通常使用的热继电器适用于交流50Hz、60Hz、额定电压至660V、额定电流至80A的电路中，供交流电动机的过载保护用。
它具有差动机构和温度补偿环节，可与特定的交流接触器插接安装。
时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至380V、直流至220V的控制电路中作延时元件，按预定的时间接通或分断电路。
可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系统中起时间控制作用。
在控制中常用的中间继电器通常用作继电控制、信号传输和隔离放大等用途。
此外还有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动机保护继电器等等。
正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出控制，完成一个完整的控制系统。
除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。
该技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。
是直接代替双金属片式热继电器的更新换代的先进电子产品。
继电器详细知识汇总继电器是一种电工电子设备，它是以电信号来控制电路的通断动作的。
继电器由电磁部分和触点部分组成，通过外加电流产生的磁场作用于电磁铁上，使之磁化或去磁，从而达到通断电路的目的。
以下将对继电器的原理、结构、分类以及应用进行详细的介绍。
1.原理：继电器基于电磁感应原理工作。
当电流通过继电器的线圈时，线圈产生电磁场，使得铁心受到磁力作用而产生吸引力。
吸引力使得触点关闭或打开，从而控制电路的通断。
当线圈电流消失时，电磁场消失，铁心恢复原位，触点也相应恢复。
2.结构：继电器的结构主要由线圈、铁心、触点和外壳组成。
线圈是继电器的主要部分，通过线圈来产生电磁场。
铁心作为线圈的磁导体，通过磁力吸引触点以完成通断功能。
继电器的触点分为常开触点和常闭触点，分别用于控制电路的断开和闭合。
外壳则是继电器的保护外壳，用于防护继电器内部结构。
3.分类：继电器可以根据工作原理、触点类型以及应用领域进行分类。
根据工作原理，继电器可分为电磁继电器、固态继电器和热继电器等。
电磁继电器是最常见的类型，它以电磁感应原理工作。
固态继电器则是通过半导体材料进行电信号的控制。
热继电器则是利用电流通过线圈时产生的热量来触发动作。
根据触点类型，继电器可分为单刀单掷、单刀双掷、双刀双掷等多种形式，用于不同类型的控制需求。
根据应用领域，继电器可分为小功率继电器、大功率继电器、汽车继电器等。
4.应用：继电器在各行各业有着广泛的应用。
在工业自动化中，继电器被用于控制电机启停、开关控制以及安全控制等功能。
在电力系统中，继电器被用于电力保护及控制系统中，例如过载保护、电流保护和接地保护等。
在交通领域中，继电器被广泛应用于交通信号灯的控制与调度。
此外，继电器也常用于家电、通信设备、电子产品等领域。
总结：继电器是一种以电磁感应原理为基础的电子设备，通过线圈产生的电磁场来控制触点的关闭和打开，从而实现电路的通断功能。
继电器的结构包括线圈、铁心、触点和外壳。
高压直流继电器工作原理高压直流继电器是高压直流系统中重要的开关设备，被广泛应用于直流输电、电力电子、航空航天、矿山等领域中。
本文将详细介绍高压直流继电器的工作原理。
一、高压直流继电器的结构高压直流继电器的主要结构包括静触头、动触头、驱动系统和压缩气体系统。
静触头和动触头是关键部件，起到了开关电流的作用。
驱动系统用于控制动触头的位置，压缩气体系统用于增加开关速度和延长继电器寿命。
静触头是由多个铜箔片堆叠而成的，每层铜箔片之间有绝缘材料隔开。
静触头的数量和堆叠方式根据需要确定，一般采用“V”型、反“V”型或多边形等形式。
动触头是由导电材料制成的，由绝缘材料包裹，通过机构固定在导电轴上。
动触头可在静触头上进行运动，通过机械力或电磁力控制。
驱动系统包括电磁驱动和机械驱动两种方式。
电磁驱动通过激活电磁铁产生磁场，使动触头运动。
机械驱动通过弹簧或气体压力等机械方式，使动触头运动。
压缩气体系统可以通过增加气压使动触头的运动速度加快，延长继电器的寿命。
二、高压直流继电器的工作原理高压直流继电器的工作原理基于磁力和机械原理。
当电流通入静触头时，静触头产生磁力吸引动触头，使动触头与静触头接触，形成通路，电流得以通过。
当电流停止流动时，静触头的磁力消失，动触头回到原位，断开电路。
当需要切换电路时，可以通过控制驱动系统来移动动触头的位置。
当动触头移动到静触头的另一侧时，静触头的磁力不再吸引动触头，动触头脱离静触头，形成断路。
在电流大于一定阈值的情况下，高压直流继电器的开关速度非常快，可以达到几微秒级别，远比机械开关快得多。
这种性能在高压直流输电领域中尤为重要。
三、高压直流继电器的应用高压直流继电器在高压直流输电和电力电子领域中具有重要应用。
在高压直流变电站中，高压直流继电器被用于切换直流输电线路和地线之间的连接。
在电力电子设备中，高压直流继电器被用于切换高压直流电源和负载之间的连接。
高压直流继电器在航空航天、矿山和重电机械等领域也有应用。

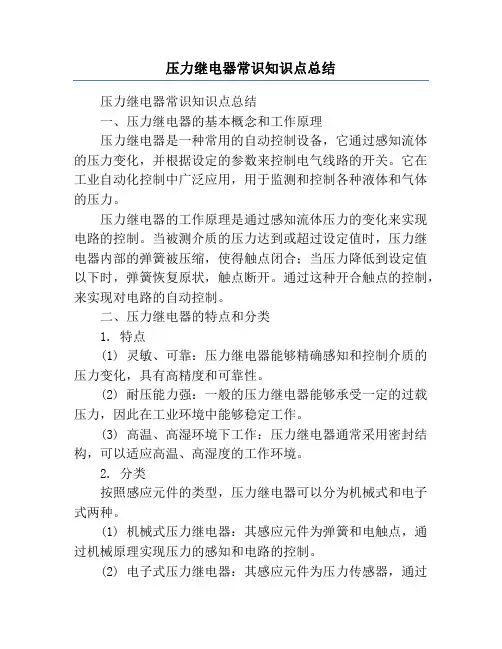

压力继电器常识知识点总结压力继电器常识知识点总结一、压力继电器的基本概念和工作原理压力继电器是一种常用的自动控制设备，它通过感知流体的压力变化，并根据设定的参数来控制电气线路的开关。
它在工业自动化控制中广泛应用，用于监测和控制各种液体和气体的压力。
压力继电器的工作原理是通过感知流体压力的变化来实现电路的控制。
当被测介质的压力达到或超过设定值时，压力继电器内部的弹簧被压缩，使得触点闭合；当压力降低到设定值以下时，弹簧恢复原状，触点断开。
通过这种开合触点的控制，来实现对电路的自动控制。
二、压力继电器的特点和分类1. 特点(1) 灵敏、可靠：压力继电器能够精确感知和控制介质的压力变化，具有高精度和可靠性。
(2) 耐压能力强：一般的压力继电器能够承受一定的过载压力，因此在工业环境中能够稳定工作。
(3) 高温、高湿环境下工作：压力继电器通常采用密封结构，可以适应高温、高湿度的工作环境。
2. 分类按照感应元件的类型，压力继电器可以分为机械式和电子式两种。
(1) 机械式压力继电器：其感应元件为弹簧和电触点，通过机械原理实现压力的感知和电路的控制。
(2) 电子式压力继电器：其感应元件为压力传感器，通过电子元器件实现压力的感知和电路的控制。
三、压力继电器的应用领域压力继电器广泛应用于各个工业领域中的流体系统监测和控制。
以下是其中的几个应用领域：1. 水处理行业：压力继电器可用于水泵系统的压力调节和过压保护。
2. 石油化工工业：压力继电器可用于监测管道中的流体压力，及时发现和解决压力异常问题。
3. 制药工业：压力继电器可用于监测反应釜中的压力变化，保证制药过程的安全性和稳定性。
4. 汽车制造业：压力继电器可用于汽车发动机的油压检测和控制。
四、压力继电器的选型和安装注意事项1. 选型注意事项(1) 根据工作环境的压力范围和要求，选择合适的压力继电器型号。
(2) 根据被测介质的性质和工作温度，选择适合的材质和密封材料。
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
高压继电器*概述
压继电器，用于交直流操作的各种保护和自动控制装置中以增加触点的数量及容量。
部分型号增加一副带机械保持的动合信号触点并带有动作信号指示器。
高压继电器均采用空气绝缘式绝缘负载、安全泄量与安全接地，符合OSHA及其它安全标准，且在高压、大电流等苛刻条件下仍具有常规继电器所无法比拟的可靠性及使用寿命长等特点，被广泛应用于不同领域，包括医疗仪器(心脏起搏器、肾结石排除装置、核磁共振成像)、航空和军用设备(高频天线耦合装置、多路模式雷达、激光测距仪、空间和卫星应用、闪电保护)、商业应用(电动车辆和快速运输、海底电缆分叉系统、科学和检测设备、深井油田应用、电池备份和不间断电源系统)。
高压继电器*结构
典型的高压继电器包含四个基本部分：
密封的灭弧室，接触点位于灭弧室内部，达到耐高压的目的;
带动动触点运动的衔铁机构;
提供动力的线圈部分;
便于使用方安装与连接的附加部分。
高压继电器*工作原理
当继电器线圈施加激励量等于或大于其动作值时衔铁被吸向导磁体同时衔铁压动触点弹片使触点接通、断开或切换被控制的电路。
当继电器的线圈被断电或激励量降低到小于其返回值时衔铁和接触片返回到原来位置。
高压继电器*介质
高压直流继电器主要采用两种不同的介质，一种是真空介质，另一种是高压气体介质。
真空介质的特点：
由于在真空中只有非常少的气体分子，这使得真空中不容易产生电弧，在理想的状态下，真空有可能达到每0.1毫米10000V的介电强度。
另外，由于没有空气的存在，真空中触点不会氧化，因此真空型继电器的接触电阻较小而且较稳定。
特别适合应用于射频场合。
高压气体介质的特点：
纯净的高压气体介质能使继电器保持良好的耐压并保护触点不被氧化，它在继电器进行热开关时可以避免触点高温烧损。
这种继电器用于ESD测试设备、电缆测试设备和心脏起搏器，是理想的电容器快速充电或放电的开关元件。
在对电流波动很敏感的应用中，充气继电器具有低而稳定的泄漏电流，特别是在断开触点间，可以长时间保持很低的泄漏电流
高压继电器*技术指标

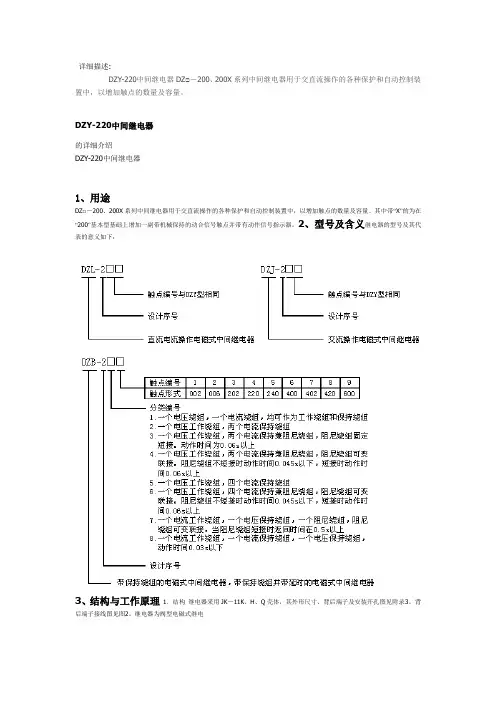

1 继电器的型号、触点形式、绕组类型及额定数据见表
2 动作值：继电器动作电压为额定电压的30%-70%。
DZJ—200、200X的动作电压不大于额定电压值的80%。
DZK—200、200X的动作电压为额定电压值的50%-70%。
3 保持值：保持电压不大于额定保持电压的70%。
保持电流不大于额定保持电流的80%。
4 返回值：返回值不小于额定值的5%。
DZB—200、200X及DZS—200、200X不小于额定值的3%。
5 动作时间：返回时间。
6 功率消耗：继电器在额定值时功率消耗见表9。
7 介质强度继电器各导电电路连在一起与外露的非带电金属部分及外壳之间 以及线圈电路与触点电路之间应能承受2kV，有效值 、50Hz的交流试验电压 历时1min的试验，而无绝缘击穿或闪络现象。
8 热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃。
电流绕组能耐受3倍额定电流，历时5s。
9 触点断开容量：在直流有感τ=5ms回路U≤250V，I≤1A
继电器主触点的断开容量为50W 在交流cosφ=0.4回路U≤250V，I≤3A为250V A。
10 触点的接通能力
a 继电器主触点长期允许通过电流为5A。
b 继电器信号触点长期允许通过电流3A。
11 继电器的电寿命及机械寿命见表10。
12 重量约为1.5kg。
高压继电器*特点
膜片结构设计，及其节省空间非常适用于组合继电器;
专为射频设计，体积小，功率大;
耐磨钨触点，适用于频繁操作场合;
断开负载时，真空介质能有效灭弧;
可以在任何位置安装使用;
符合或超过MIL-R-83725 标准;
高压继电器*应用案例
一、惰性气体电介质
并非所有的高压继电器都是真空型的。
惰性气体电介质也用于高压元件和系统中。
通过改变气体混合的比例和(或者)气压就可控制受压外壳中的击穿电压，因而使用灵活。
气体加压灭弧是它的另一个优点，因为通常在几微秒的时间内就可以完成灭弧。
充气式继电器用于高压功率开关，其功能是关闭常开触点。
原因之一是气体混合物和气压可以事先设定，在关闭触点之前电弧放电。
此外，如果电路电压高于3500伏，即使由于触点抖动使得电路切断，电弧是仍然稳定，足以维持电流。
这有助于延长充气继电器的使用寿命，有关这一点可在电容性放电电路里得到印证。
当切断电路时电离作用是有害的。
实际上，它延长了电弧并增强了触点的腐蚀。
试验表
明：真空继电器更适用于功率切断，因为它能抑制电弧(灭弧)。
灭弧减小了腐蚀并延长了触点寿命。
传统继电器的接触电阻是随使用次数而变化的，但真空继电器的接触电阻是恒定的且阻值低，在整个使用寿命期间其典型值为0.015欧姆。
这是因为使用标准的清洁部件，无氧化或污染，在触点部位使用纯金属。
由于触点是密封在真空管内的，在易爆或腐蚀性的环境中可实现安全通断操作。
充气式继电器的接触电阻一般也很低，但要比真空继电器的电阻要高，稳定性也差。
随着测试方法的不同接触阻值也不同。
在大容量和大电流的测试电路里测得的阻值较低。
触头镀金会提高充气式继电器的稳定性、降低接触电阻。
二、射频应用场合
好的绝缘质量和低且稳定的接触电阻是在射频转换中应用高压真空继电器的两个重要因素，然而任何继电器在射频应用中都必须注意电流和电压的限制。
由于“集肤效应”的影响，也就是说随着频率的增加，电流将由导体的中心向表面移动，即随着频率的增加，传导的导体表面的有效厚度却在减小，这样会使更多的电流通过更小的截面。
因而会导致导体的局部表面受热升温。
高温会影响继电器的密封性。
当继电器用作绝缘体时，将会在继电器的常开触点两端和(或)是在触点与地端之间存在射频电压。
在所有的实际应用中，继电器存在一个高电压电容，其范围是在1PF到2PF之间。
流经该电容的漏电流致使绝缘体的损耗部分发热，进而限制了加在其上的射频电压。
电流和电压的限制使得在射频应用有必要降低电流和电压的指标，同时其工作频率也要限制在32 MHz以下。
在选用某一个专用继电器时，这些限制因素是必须要考虑的。
三、电力开关应用
术语“电力开关”和“热开关”指的是利用继电器来断开电源或是接通电源。
当继电器当作电力开关使用时，在触点开始闭合瞬间以及之后的触点抖动中都产生电弧。
电弧会使触点腐蚀，若不采取一定的预防措施，可能会导致触点熔结，轻则也会引起相当严重的触点损伤。
因此，电弧的持续时间以及电流电压的等级都是决定继电器寿命和可靠性的决定因素。
高电压电力开关继电器触点通常是由钨或钼制成，因为这些金属硬度大且熔点高，可以耐受电弧高温作用。
一些毫安级的高压继电器使用铜制触点，它们通常只作为“中继”来用。
在选择合适的继电器时，电路负载的类型是一个很重要的因素，电路通常分为电容性、电感性和电阻性负载。
电阻性负载——对于直流电阻性负载而言，当开关断开时，会在触点分开的瞬间产生电弧，并且将持续到触点彻底分开为止。
在一定电压和电流下，电弧的持续时间取决于触点断开的速度，同样也与触点的冷却速度和通过自感及分布电容的消电离作用有关。
在相同电压下，交流负载比直流负载更容易断开，因为交流在每半个周期会自行断开一次，极性转换会
防止金属一直朝同一个方向转移;而对于直流负载而言，则会较早导致触点故障。
电感性负载–直流电感性负载的断开比电阻性负载更不容易。
因为在电感中存储的能量(1/2 LI2)能感应出阻止电流变化的电动势((-L [di/dt]))，直到电感中所存储的能量耗尽才消失。
如果不采用专用快速断路触点或其他方式来切断电感性负载的话，电弧的持续时间将直接取决于负载的时间常数(L/R)。
然而，交流感性负载并不会出现这种问题，因为每半周期结束时会发生极性翻转迫使电流过零。
同时，电流与电压存在相位差，并且供电电压在电流后半周期反相于自感电动势。
电容性负载–直流电路中为电容充放电而闭合触点将会产生大浪涌电流。
对于触点的影响取决于初始峰值电流幅值及电路的时间常数。
类似情况在交流电路中是不常见的。
要得到最佳效果，继电器应置于负载的接地端;否则，在触点与壳体间会出现大电流电弧，旁路负载。
电源是对浪涌电流的唯一限制。
在实际应用中，通常这三种成分都会存在，但是具有大电容或大电感负载的电路由于其储能作用，所以更难实现电路通断。
比这种情况更糟的是，某些电路存在大浪涌电流。
在大浪涌电流的情况下，触点试图在触点抖动期间断开极高的电流，结果会出现强电弧致使触点金属熔化，最终导致触点的熔结。
正弦交流电会使得这种情况变得更糟，因为对于相同交流负载电压电流峰值分别比同等直流情形高41%。
